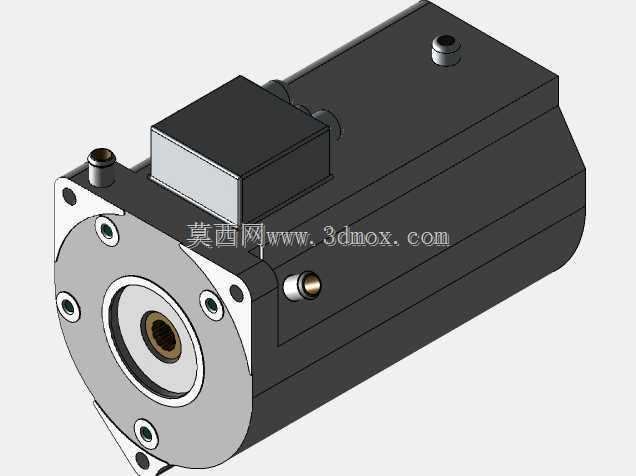

西门子BEV传动系伺服电机结构模型

　　这款电机主要面向纯电动乘用车的传动系统集成场景，作为电驱总成的核心动力输出部件，承担着将电能转化为旋转机械能、直接驱动减速机构传递轮端扭矩的核心作用，在BEV车型的前驱、后驱单电机架构以及四驱双电机架构中都可适配，也可拓展应用在小型工业伺服驱动、专用作业车的辅助动力单元场景中。从结构设计来看，这款电机采用方形机壳布局，区别于传统圆形机壳的伺服电机，方形壳体在整车底盘的有限安装空间内拥有更高的空间利用率，壳体侧面预留的接线盒采用一体化凸台设计，既可以保证高压线束接插件的安装防护等级，也能避免线束走线与周边悬置、冷却管路产生干涉。前端安装面采用标准止口配合的法兰结构，法兰端面上均匀分布的安装孔位经过同轴度公差约束，

　　能保证电机输出轴与减速器输入轴的对中精度，减少轴系运转过程中的偏载磨损，输出端采用空心轴结构，可直接与减速器输入轴通过花键配合传递扭矩，省去了额外的联轴器结构，进一步压缩了电驱总成的轴向尺寸。设计过程中，机壳的散热筋布局经过热场仿真优化，壳体表面的平整区域可直接贴合整车冷却回路的水冷板，保证持续高负荷工况下的绕组温度处于合理区间，接线盒的位置设置在机壳侧上方，既满足整车装配时的线束插拔操作空间要求，也能避免车辆行驶过程中路面积水对接线部位的侵蚀。从安装边界来看，电机的轴向总长度控制适配紧凑型电驱舱的布局要求，法兰端的止口直径、安装孔节圆尺寸都匹配主流乘用车减速器的安装接口，机壳顶部的吊环安装位可满足产线装配过程中的吊装对位需求，

　　侧面预留的传感器安装孔可直接适配旋转变压器、温度传感器的安装，无需额外加工改制。在实际选型应用中，这款电机的结构参数可直接用于电驱悬置支架的设计校核，支架设计时可直接依托该模型的安装孔位、重心位置、机壳外形轮廓进行拓扑优化，保证悬置的隔振率同时避免支架与电机本体、周边底盘部件产生运动干涉，轴系的配合尺寸也可直接用于密封结构、轴承选型的匹配计算，减少前期方案设计阶段的测绘工作量。
