凯勒H500型315千瓦卷扬机配套齿轮变速箱

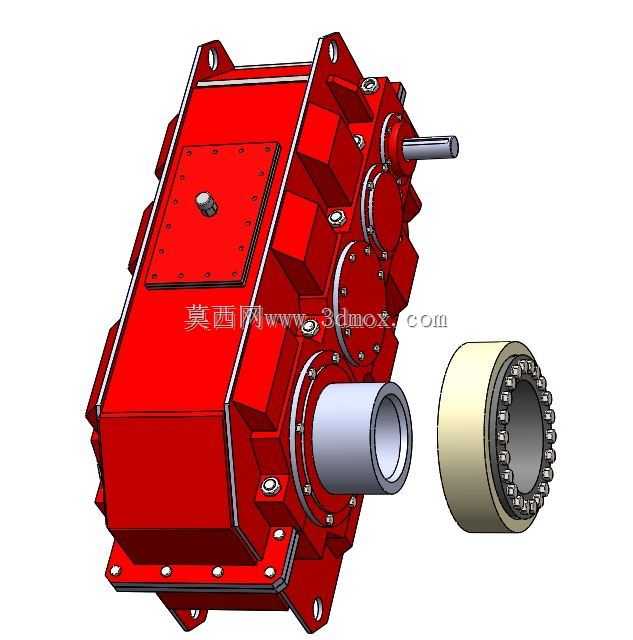

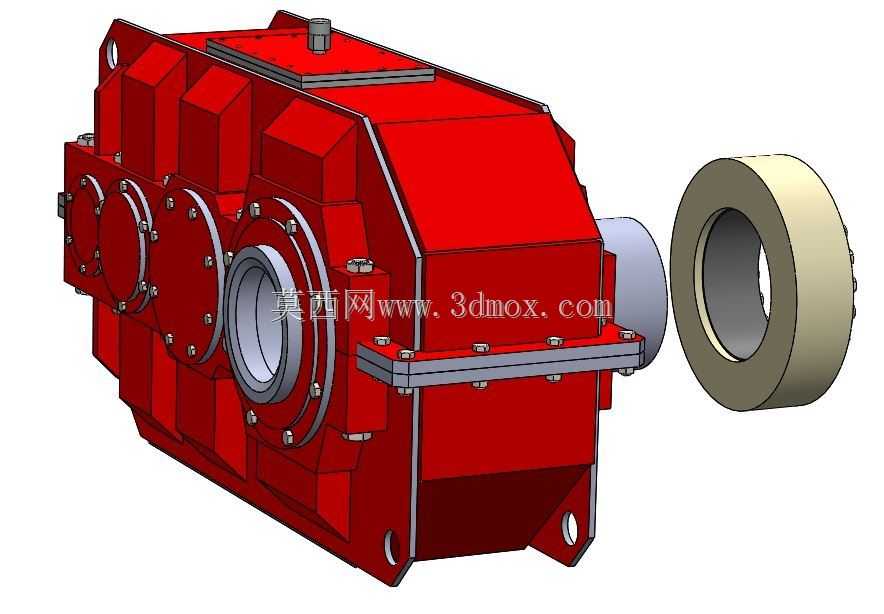

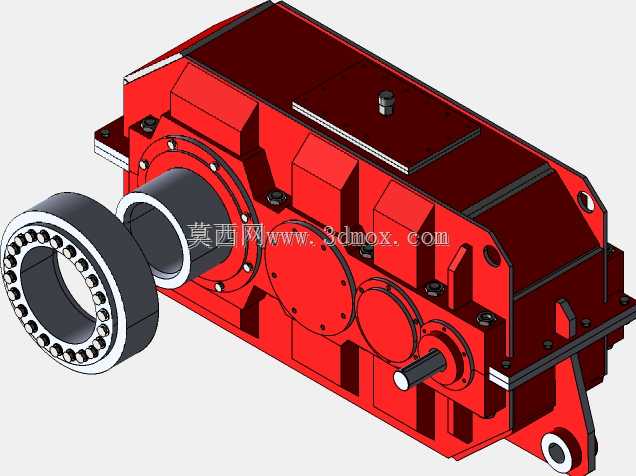

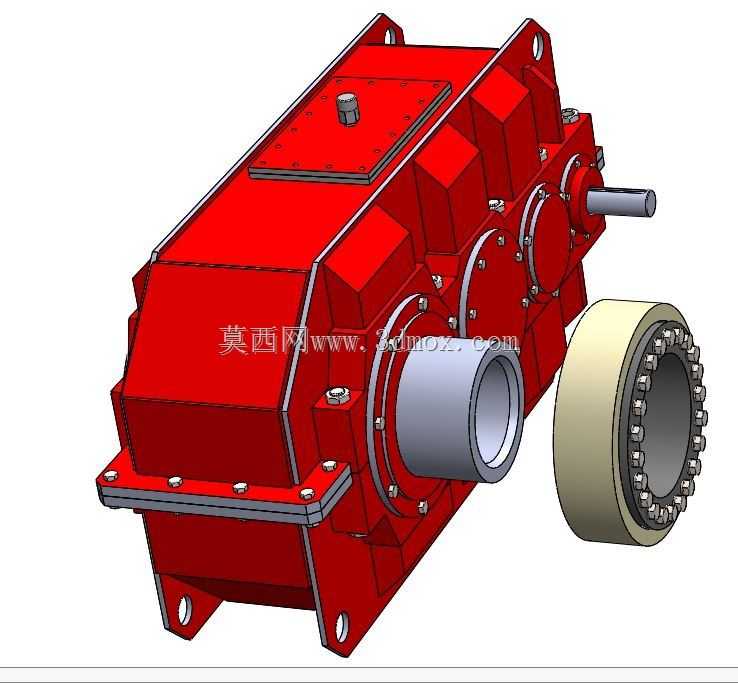

这款齿轮变速箱主要面向起重作业场景的动力传输需求，适配63吨开式卷扬机的电机轴连接工况，是起重绞车动力传递链路中的核心减速增扭部件，能够将电机输出的高转速低扭矩动力，通过多级齿轮组的啮合传动转换为低转速大扭矩的输出动力，满足重载起升作业对牵引力的硬性要求。在实际作业场景中，该变速箱承担着动力匹配、载荷承载与运行稳定的核心作用，其输出端可直接对接卷扬机的卷筒轴系，无需额外加装过渡连接结构，大幅简化了起重设备的动力端装配流程。产品采用无钥匙收缩盘的轴系连接设计，在设备检修或部件更换时，无需额外拆卸周边紧固结构，即可快速将齿轮箱轴从对接端拉出，有效降低了现场运维的操作难度与作业时长，适配工地、港口、重型物料堆场等复杂作业环境下的快速维保需求。从设计思路来看，该变速箱整体采用重载型箱体结构，外壳采用加厚铸钢材质打造，外部布置多道加强筋结构，既能够承受大扭矩输出时的箱体形变应力，也可抵御作业现场的磕碰、落物冲击，提升设备在恶劣工况下的使用寿命。箱体侧面设置多组端盖结构，分别对应不同传动级的齿轮轴安装位，端盖与箱体之间采用密封胶条加紧固螺栓的密封结构，可有效阻挡外部粉尘、水汽进入箱体内部，同时避免箱体内润滑油渗漏，保障齿轮组长期处于良好的润滑工况。输入端与输出端的轴伸位置均配置重载型轴承支撑，可同时承受径向载荷与一定的轴向载荷，适配起升作业中载荷波动带来的轴系受力变化，避免轴系偏磨、窜动等问题影响传动精度。从安装边界来看，该变速箱底部设置带安装孔的一体式安装法兰，可直接通过螺栓固定在卷扬机的机架安装位上，安装孔位的间距与孔径均匹配对应吨位卷扬机的标准安装尺寸，现场安装时无需对机架进行二次加工即可完成对位装配。箱体顶部设置带观察窗的检修盖板，日常运维时可直接打开盖板观察内部齿轮的啮合磨损情况，也可通过该位置完成润滑油的加注与更换，无需拆解整个箱体结构。输出端配套的锁紧轴承组件采用满装滚子结构，具备更高的径向承载能力，可承受卷筒起吊重载时产生的巨大径向力，保障大载荷起升过程中轴系的运转稳定性。整体传动结构采用斜齿轮多级传动布局，相比直齿轮传动具备更低的运行噪音与更高的传动效率，传动过程中的啮合冲击更小，可有效降低齿轮齿面的疲劳磨损，延长设备的大修周期，适配长时间连续重载作业的使用需求。
