气动驱动180度直线运动旋转臂结构

这款气动驱动的旋转臂结构，主要面向轻工装配、物料周转、工装夹具配套等生产场景，可作为小型工位的工件翻转、工位间短距离移载、工装压紧切换的执行部件使用，适配需要将工件在水平与竖直姿态间切换、或是在两个夹角180度的工位间完成直线推送加旋转动作的生产环节，常见于电子零部件装配线、小型五金件加工工位、包装线的工件翻面工序，能够替代人工完成重复性的姿态调整动作，降低操作人员的重复劳动强度，同时保证动作节拍的一致性，提升工位作业的稳定性。

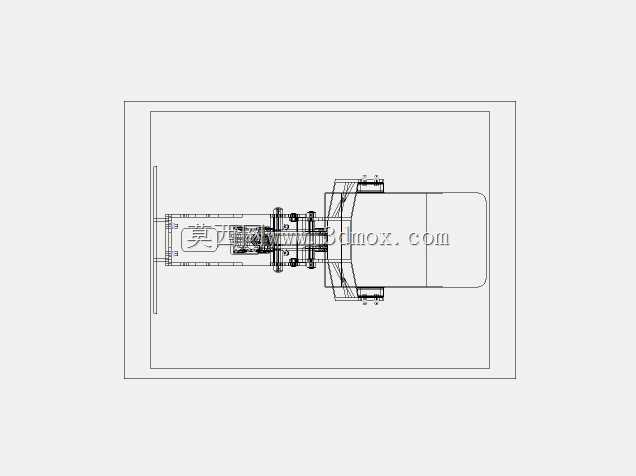

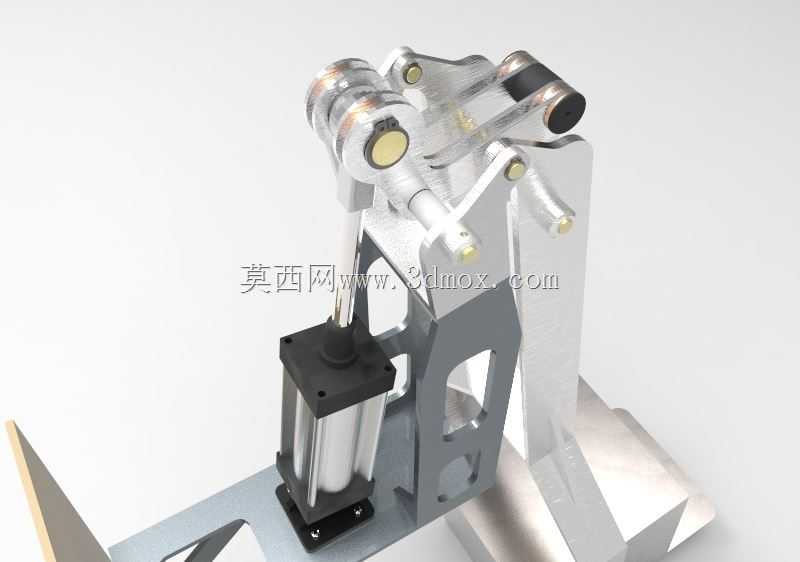

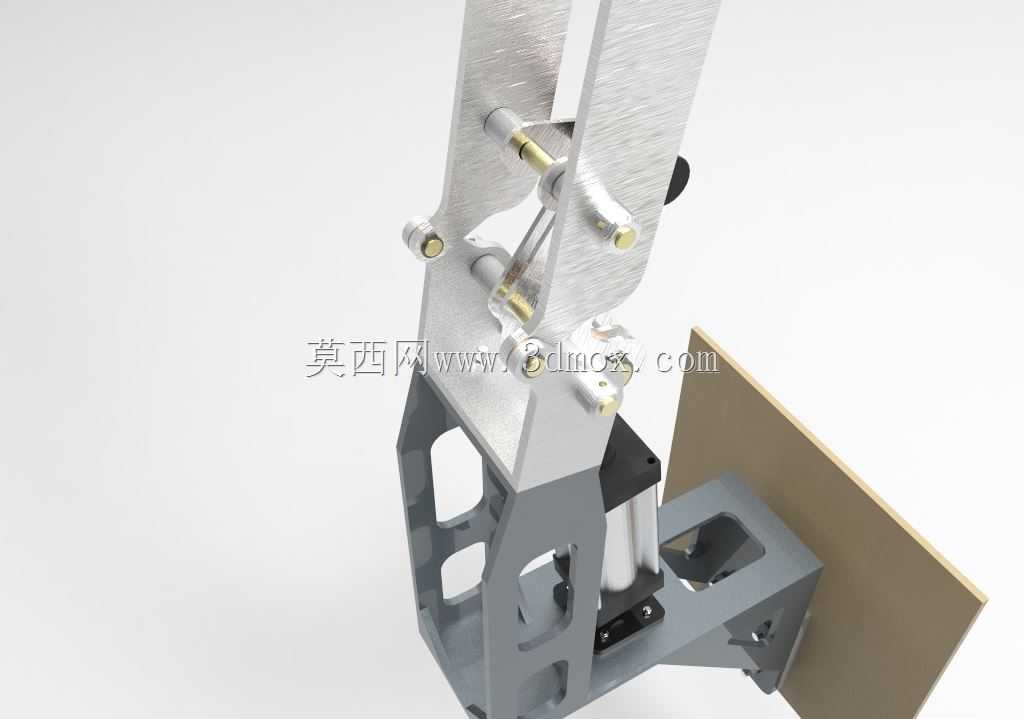

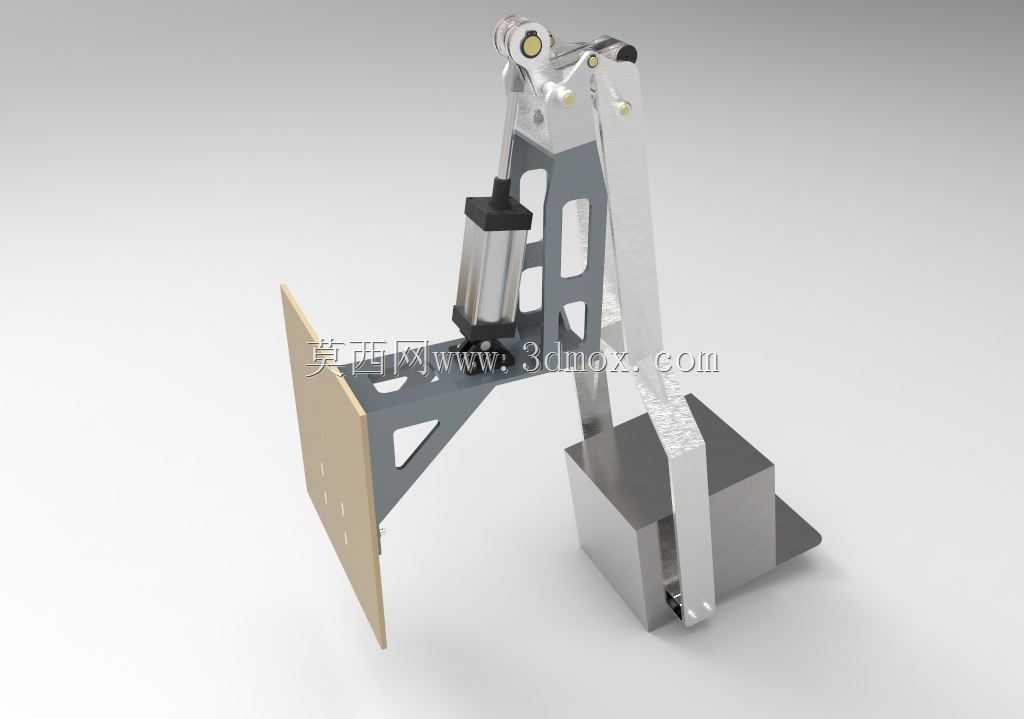

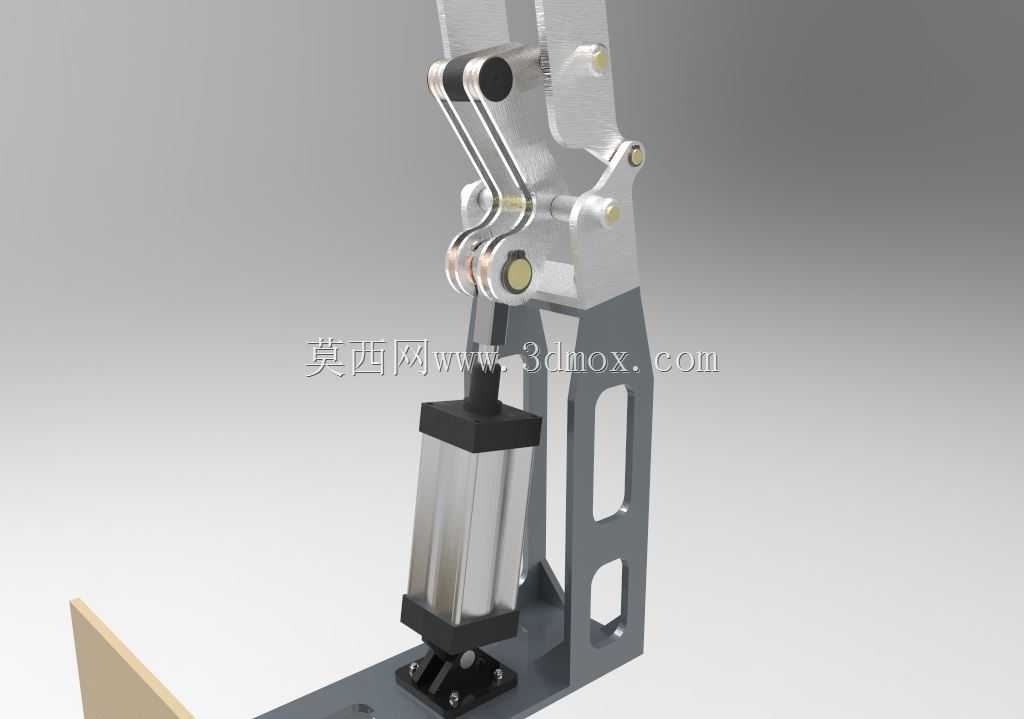

该结构以标准气动缸作为直线动力输出源，通过多组铰接连杆的传动设计，将气动杆的直线伸缩运动转化为摆臂端的180度回转动作，整套传动链路采用硬铝材质作为主体支撑结构，关键铰接位置配置耐磨衬套与销轴，减少长期往复动作带来的磨损间隙，保证动作精度的长期稳定性。结构设计上采用了镂空式的支撑立架，在保证整体结构刚性、承受气动动作冲击载荷的前提下，尽可能降低整体自重，减少安装基座的承载负担；气动缸采用下置式安装布局，缸体尾部与底座铰接，可随动作过程小幅摆动补偿运动轨迹偏差，避免传动过程中出现卡滞问题。

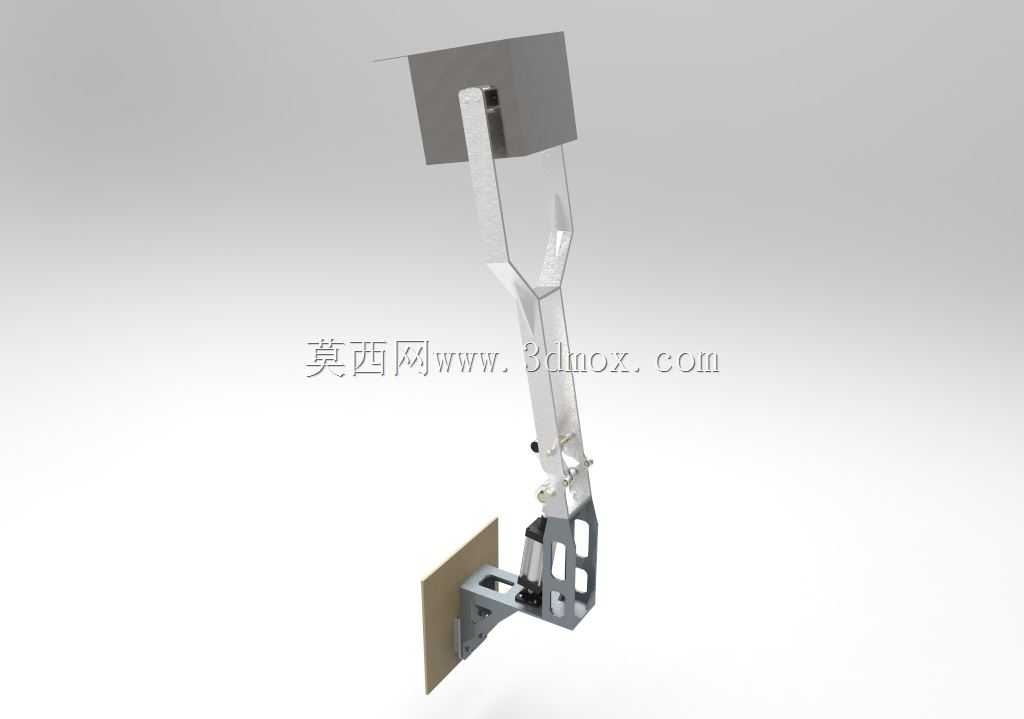

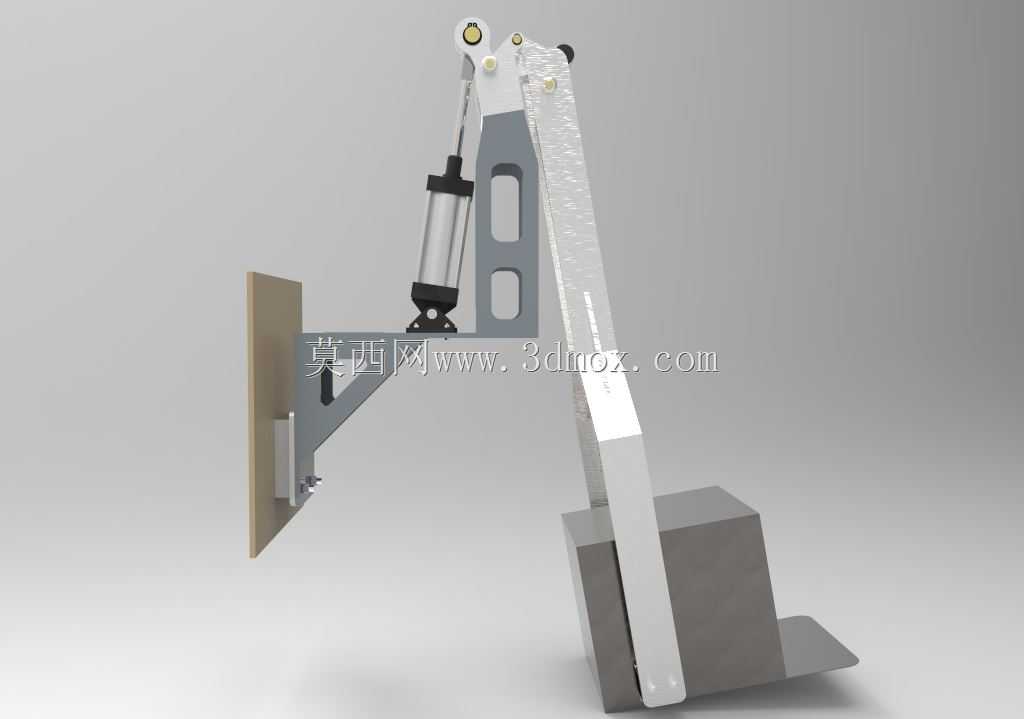

从安装边界来看，该旋转臂的底座采用平板式安装设计，预留了对应规格的螺栓固定孔位，可直接固定在标准铝型材工作台面或是专用工装基座上，整体安装占用的横向空间紧凑，不会过度占用工位的操作区域；摆臂末端预留了标准的工装接口，可根据实际使用需求加装夹爪、真空吸盘、压头或是工件定位工装，适配不同类型工件的作业需求。动作逻辑上，当气动缸伸出时，连杆组带动摆臂完成从初始位置到180度终止位置的回转，同时伴随直线方向的顶升推送，到位后可保持稳定的支撑力，满足工件加工或装配过程中的姿态保持需求；当气动缸缩回时，摆臂沿原轨迹复位，回到初始等待位置，整套动作的行程固定，无需额外设置复杂的行程开关即可保证到位精度，接入常规的气动控制阀组即可实现动作控制，配套门槛较低，适合中小规模生产工位的快速改造配套。

设计过程中充分考虑了日常维护的便捷性，所有铰接销轴均采用可拆卸设计，磨损后可快速更换，气动缸采用标准安装接口，后续维护更换无需对整体结构进行二次加工，整体结构无复杂的异形曲面加工件，常规的机加工设备即可完成所有零部件的加工制作，加工成本可控，适合小批量定制配套使用。
