双线性驱动可调节医用超声诊查床结构

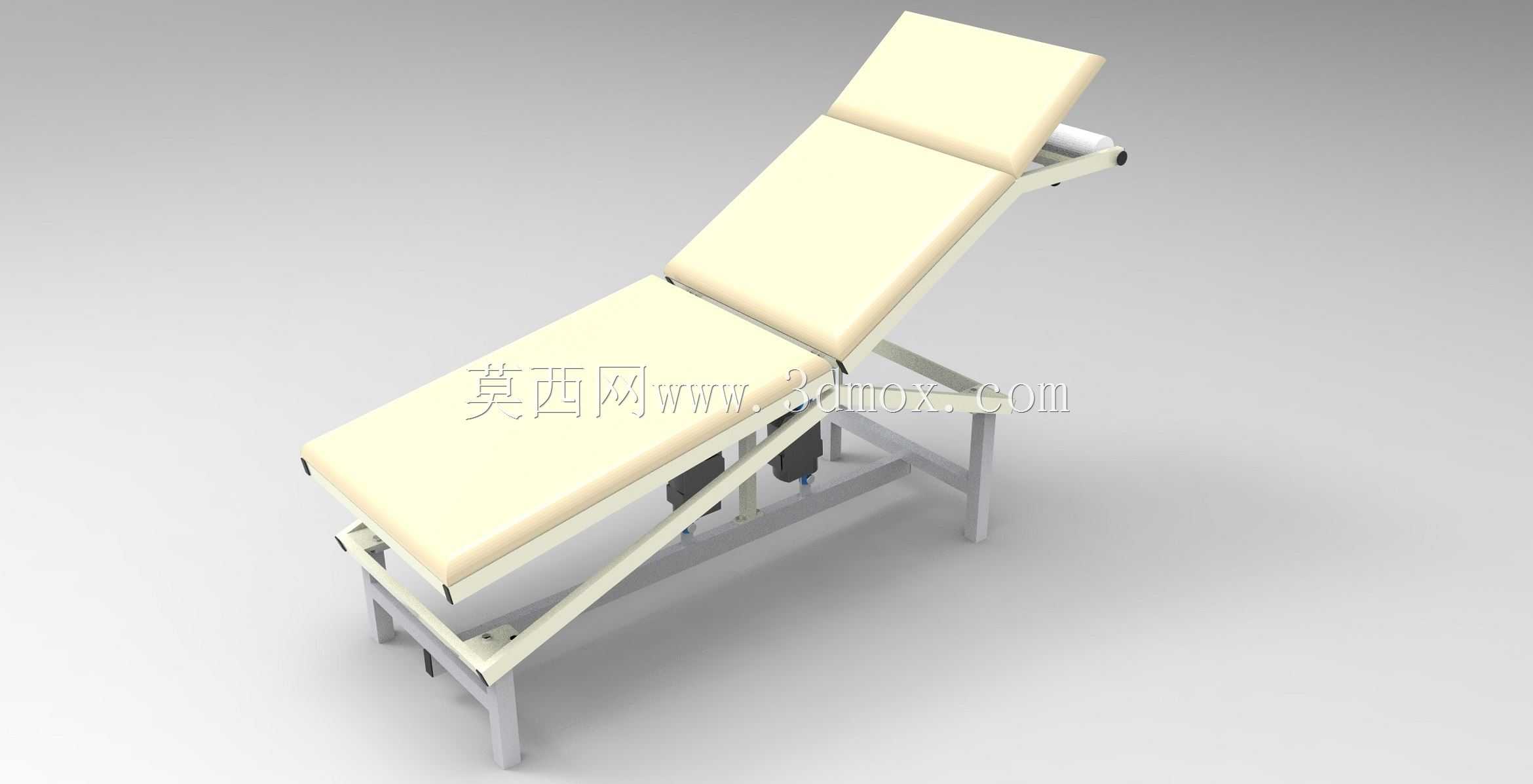

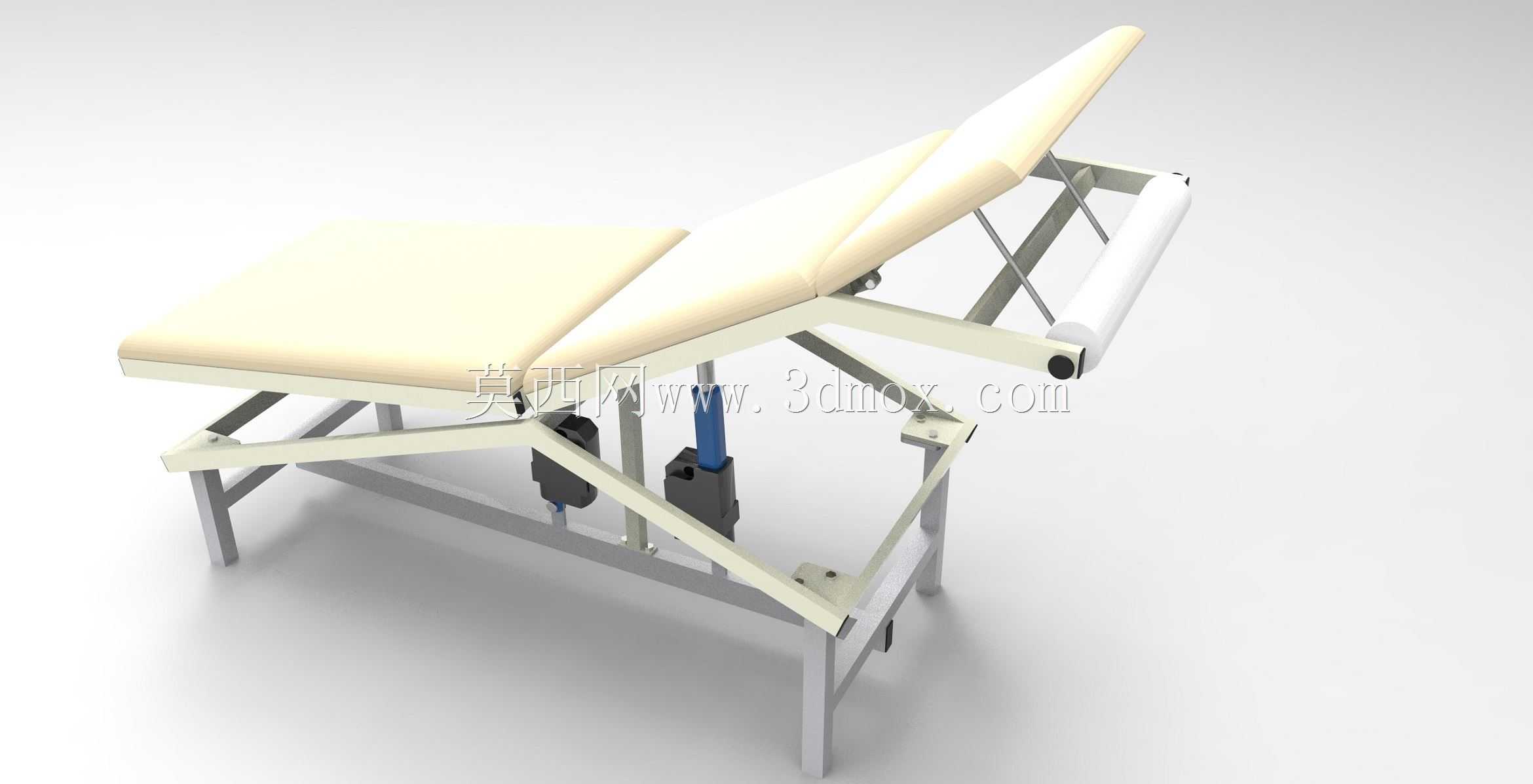

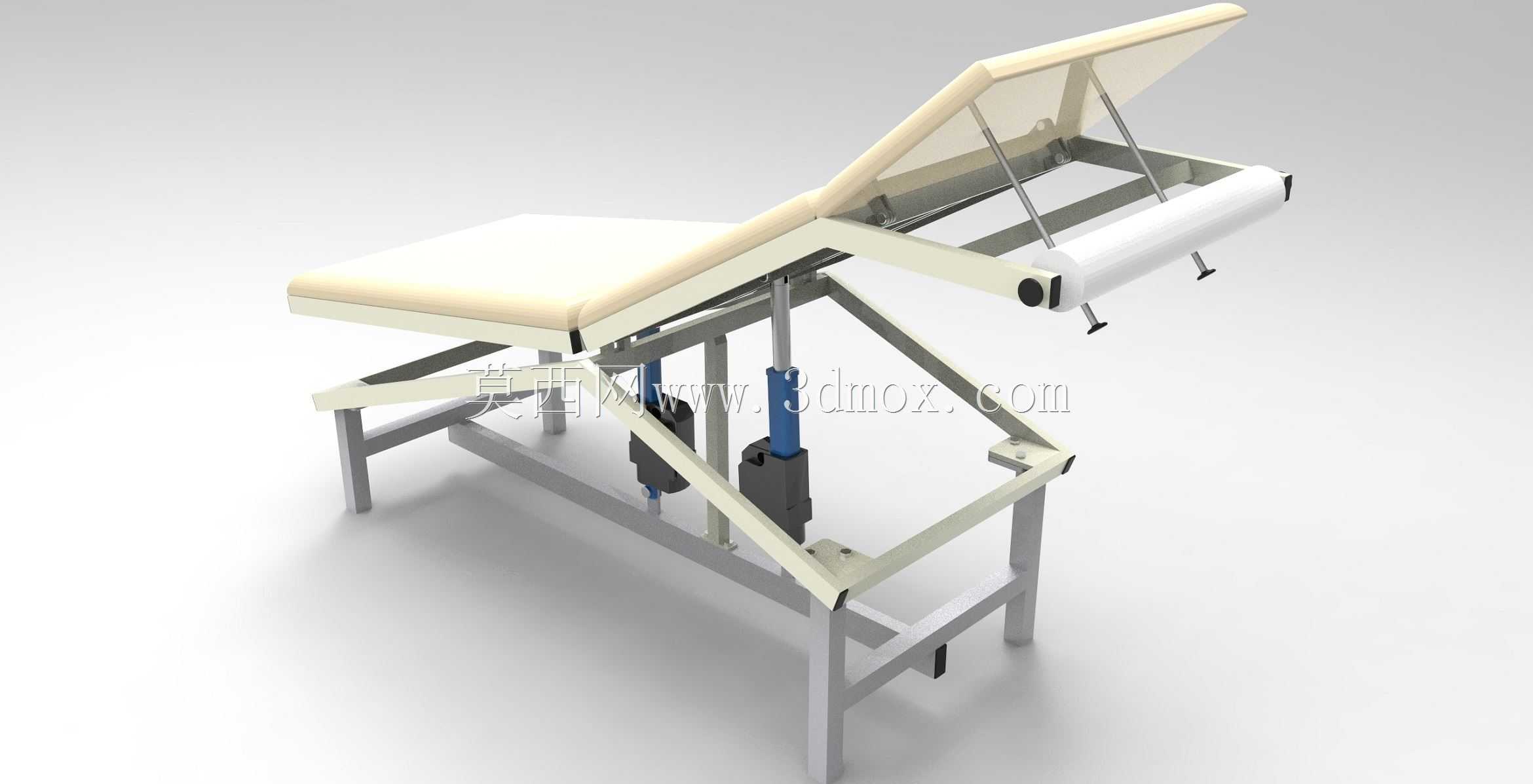

这款超声检查台的结构设计，核心围绕超声科日常诊疗的实际操作需求展开，首先考虑到不同受检者的体位调整需求，采用两组线性执行器作为姿态调节的动力源，分别对应背段床板的倾角调节与整体床面的高度适配，替代了传统手动摇杆调节的费力结构，医护人员无需大幅度施力即可完成床体姿态调整，能有效降低长时间诊疗操作中的工作负荷。从应用场景来看，该设备主要部署于医院超声科诊室、体检中心超声检查室，也可适配门诊全科诊疗的基础体位支撑需求，床面采用分段式软垫结构，背段床板可在0到70度区间内无级调节角度，既可以满足平卧位的腹部、心血管超声检查需求，也能调整至半坐卧位适配甲状腺、乳腺等浅表器官检查时的受检者体位，减少受检者长时间保持固定姿势的不适感。设计过程中优先考虑了结构的稳定性，床体主支撑框架采用矩形钢管焊接成型，底部支腿设置了可调式防滑脚垫，可适配不同平整度的诊室地面，安装时仅需预留1900mm长、700mm宽的地面空间即可完成部署，床面最低高度适配轮椅转运受检者的平移需求，最高高度可匹配医护人员站立操作的舒适手臂高度，避免长期弯腰操作带来的职业损伤。床体一侧集成了一次性检查垫卷轴支架，可在每一位受检者检查完成后快速更换铺巾，符合院感防控的操作要求，线性执行器的安装位置做了内藏式处理，外部设置了防护罩壳，既避免运行过程中夹碰受检者衣物或肢体，也减少了清洁死角，方便诊室日常的擦拭消毒。框架的铰接位置采用自润滑轴承连接，长期调节使用也不会出现异响或卡滞，床架底部预留了足够的腿部空间，医护人员在操作超声探头时可以将腿部伸入床底，近距离贴近受检者完成扫查操作，不会因为床架横梁的阻挡被迫保持别扭的操作姿势。软垫部分采用高密度海绵一体成型，表面覆盖防水防污的医用级皮革面料，沾染耦合剂后可直接用消毒湿巾擦拭清理，不会出现液体渗入海绵内部滋生细菌的问题。整个结构的受力点都做了加强筋补强，额定承载重量可满足不同体型受检者的使用需求，调节过程中运行平稳，不会出现突然下坠或晃动的情况，给受检者足够的安全感。
