蜗轮蜗杆传动箱体壳体结构设计

　　在重载传动场景里，蜗轮箱壳体是整个蜗轮蜗杆副的承载基础，直接决定整套传动机构的运行稳定性与使用寿命，这类壳体常见于输送线减速单元、起重设备回转驱动、小型工程机械的动力传递模块中，核心作用是为啮合的蜗轮、蜗杆提供封闭的安装腔体，同时承担传动过程中产生的径向、轴向载荷，隔绝外界粉尘、水汽进入啮合区域，储存润滑介质保证蜗轮副长期处于良好润滑状态。

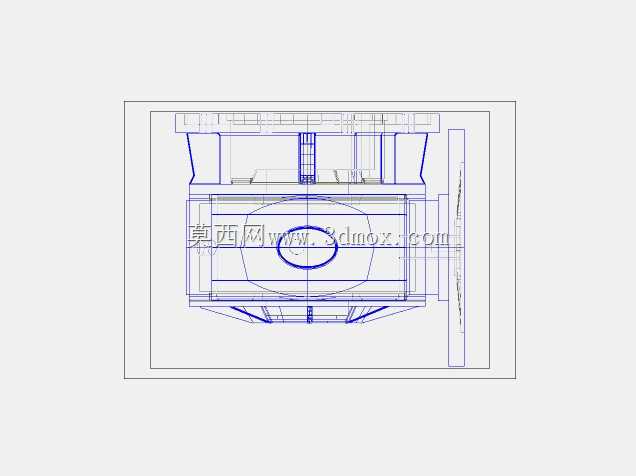

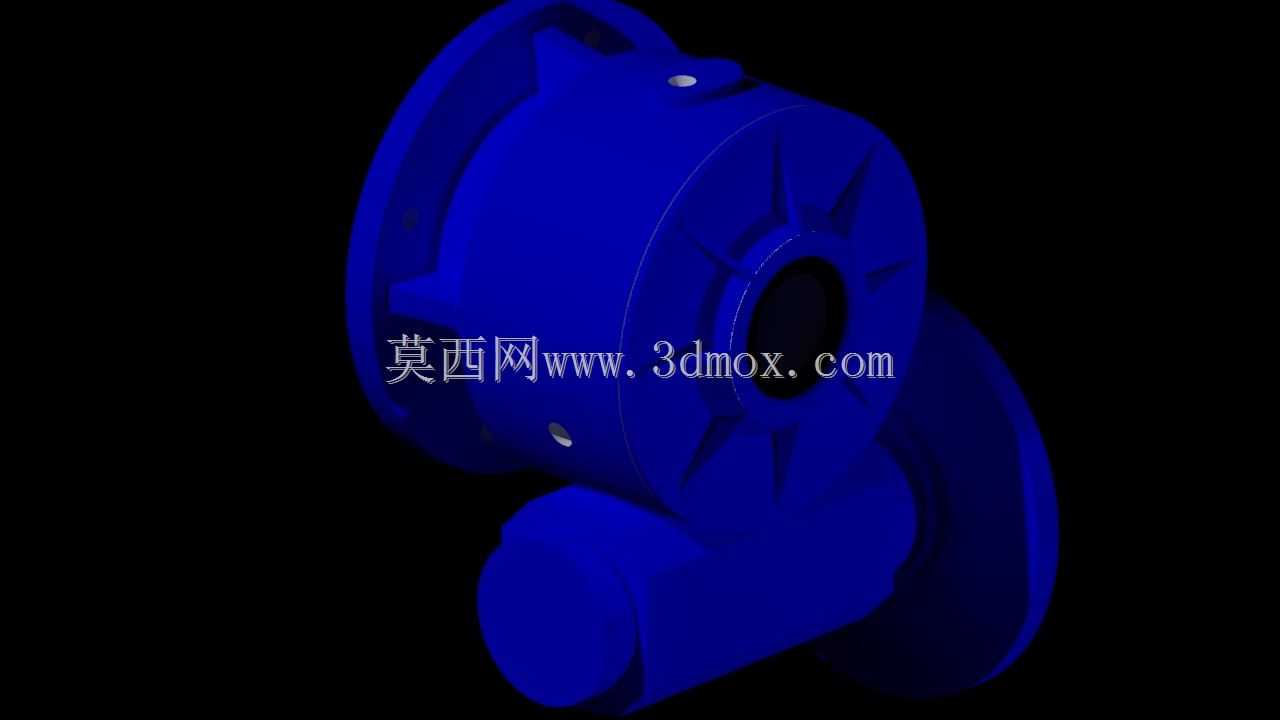

　　从结构设计逻辑来看，该壳体采用一体化铸造成型的主体结构，主体腔体为适配蜗轮外径的圆弧包容结构，侧面预留蜗杆穿装的同轴轴承孔位，孔位端面设计有轴承安装止口，保证轴承装配后同轴度公差控制在合理区间，避免蜗杆运转时出现偏磨、异响问题。壳体外侧分布的加强筋结构并非随意设置，而是对应蜗轮啮合时的受力方向做的刚度补强，尤其是在轴承座对应的外侧区域，加厚的筋条可以抵消蜗杆传动时产生的倾覆力矩，减少壳体受力变形量，保证蜗轮蜗杆的啮合间隙始终处于设计要求范围内。

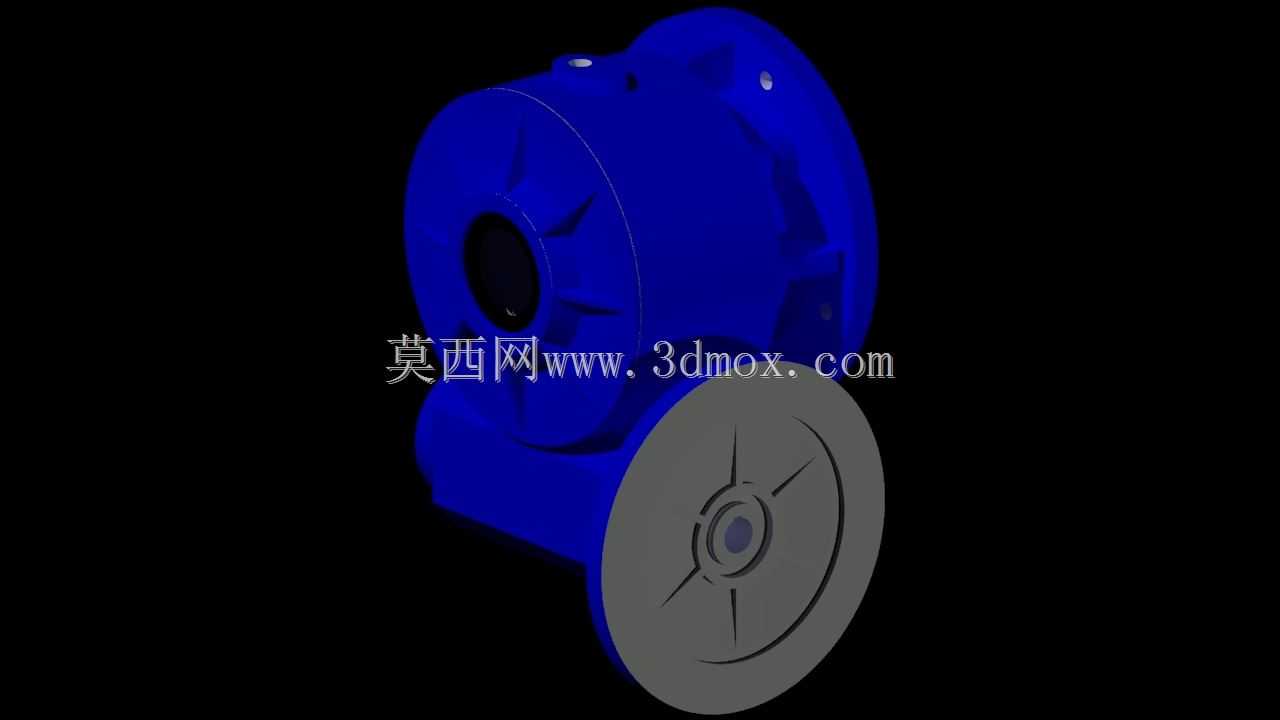

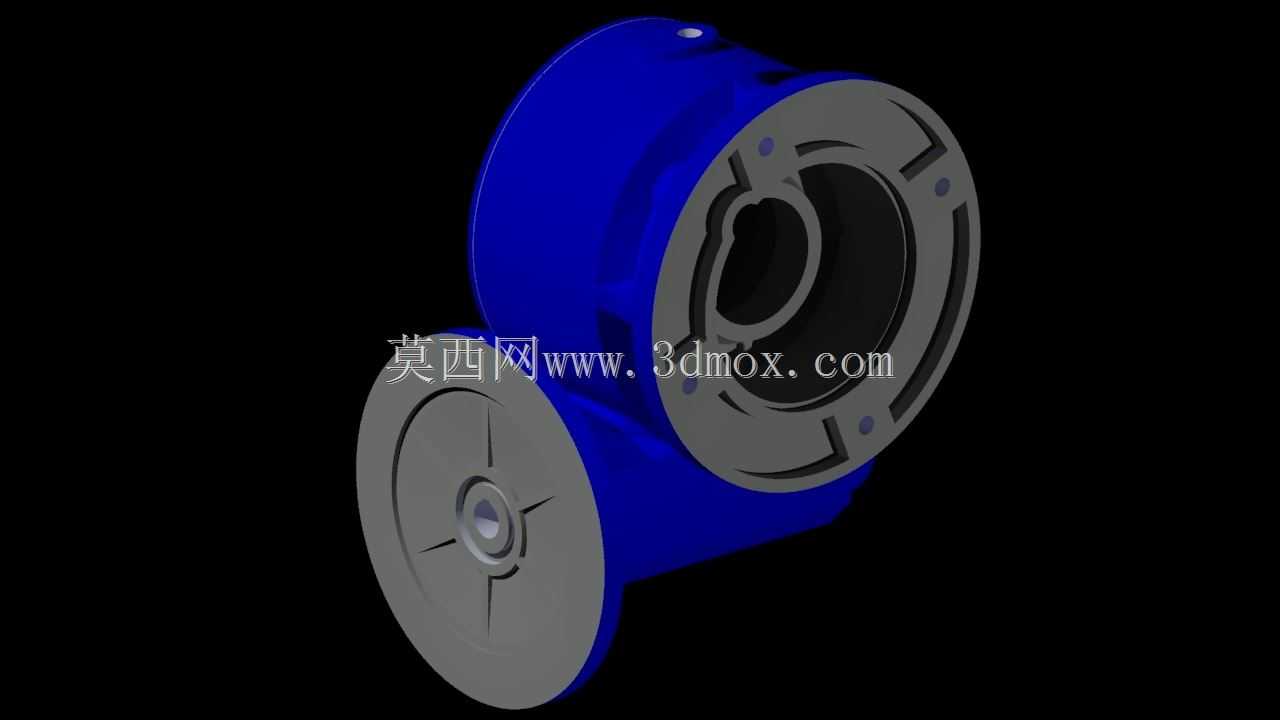

　　安装边界层面，壳体一侧设计有大直径法兰连接面，法兰面均布多个安装沉孔，用于和动力输入端的电机或者连接法兰做刚性固定，保证输入轴的同轴度；另一侧的圆形凸台结构为输出端的密封安装位，可适配骨架油封或者端盖密封结构，防止腔体内部润滑油泄漏。壳体下部设置的凸台结构为润滑油放油或者油位检测的预留接口位置，日常维护时可通过该位置完成润滑油更换、油位核查操作，无需拆解整个箱体。

　　实际应用中，这类壳体的内腔尺寸完全匹配对应模数的蜗轮蜗杆副安装空间，腔体内壁预留有润滑油导流结构，运转时可将飞溅的润滑油引导至轴承位置，实现轴承的自润滑，无需额外设置润滑管路。壳体的壁厚设计遵循等强度原则，承载区域壁厚适当增加，非承载区域做合理减薄，在保证整体刚度满足额定载荷要求的前提下，尽可能控制铸件重量，降低整套传动单元的整体自重。

　　设计过程中需要重点关注几个核心公差要求：首先是两侧蜗杆轴承孔的同轴度，直接影响蜗杆的运转灵活性，其次是蜗轮安装腔的中心高与蜗杆孔中心距，这个尺寸直接决定蜗轮蜗杆的啮合侧隙，中心距偏差过大会导致啮合间隙过大产生冲击，间隙过小则会出现卡滞、磨损加剧的问题。另外壳体各个结合面的平面度要求也需要严格控制，避免装配后出现密封失效漏油的问题，所有安装孔的位置度公差需要匹配对应连接件的尺寸要求，保证现场安装时无需额外扩孔、修配即可完成装配。

　　从使用场景适配性来看，该壳体结构可适配水平安装、垂直安装等多种安装姿态，不同安装姿态下只需调整油位检测装置的位置即可满足使用要求，壳体外部的吊装结构可方便整台减速单元的吊装转运，适配车间装配、现场设备改造等多种作业场景。壳体表面的铸造圆角设计既符合铸造工艺要求，减少铸件应力集中问题，也能避免装配、维护过程中尖锐棱角造成的人员磕碰损伤。
