齿轮齿条式重载移动智能轨道机构

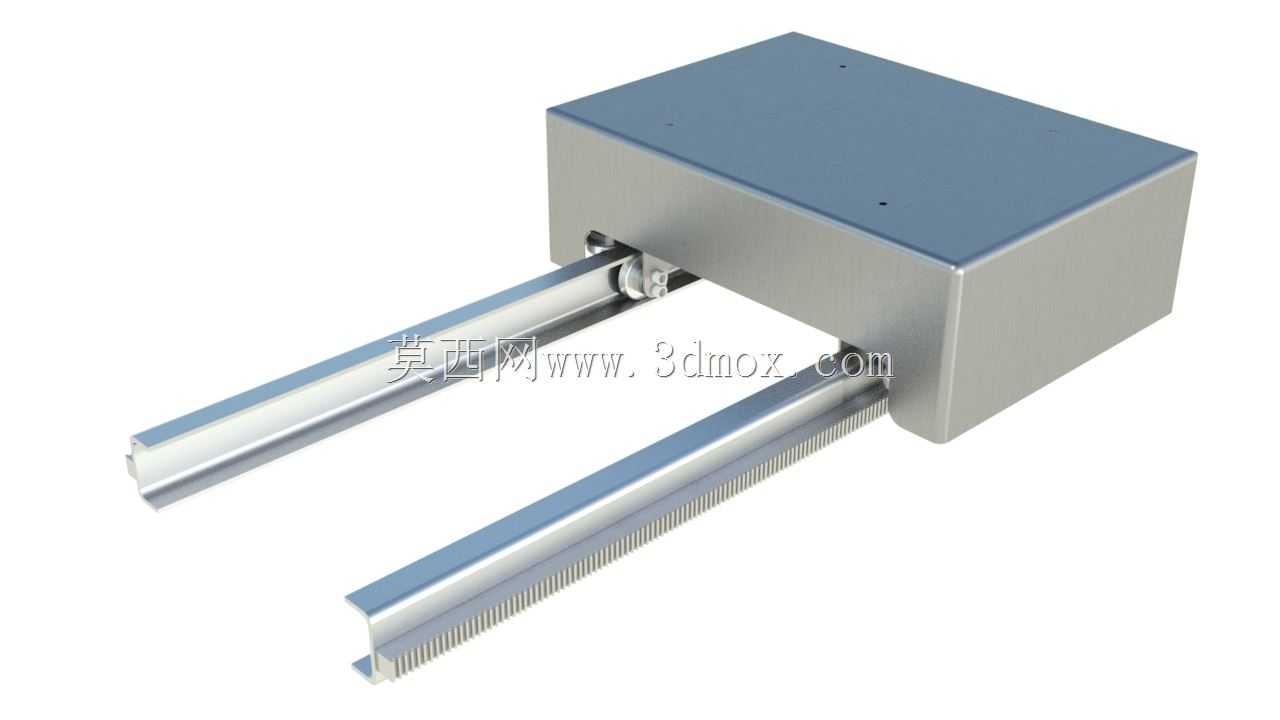

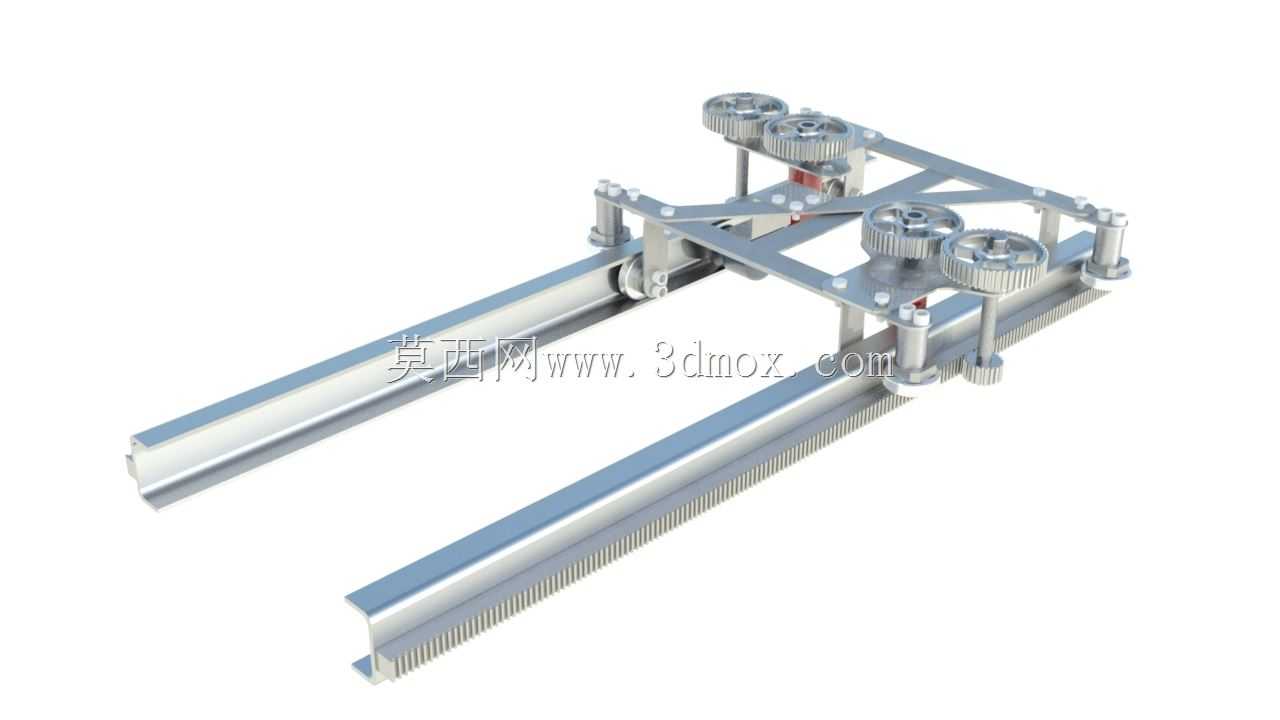

该智能轨道机构是面向工业生产场景定制的重载直线移动执行单元，核心采用齿轮齿条啮合传动搭配双平行重载导轨的结构形式，可在长距离直线路径上实现稳定的承载与精准位移，适配多种需要工位往复移动的生产作业需求。在实际工业应用中，这类轨道机构可直接搭载埋弧焊接作业机头，沿预设轨道完成长直焊缝的连续自动焊接作业，相比人工移动焊接设备的作业模式，能够大幅提升长焊缝焊接的走形精度，避免人工操作带来的焊缝偏移、焊道不均匀等质量问题，同时降低作业人员的劳动强度，适配重型钢结构、大型型材拼接等焊接生产场景；除此之外该机构也可作为底盘轨道移动载体，搭载放射料投放装置，在固定生产区间内完成定点、定量的放射料铺撒或投放作业，移动过程平稳无卡顿，可保证物料投放的均匀性与位置准确性。从功能特性来看，该轨道机构采用四组驱动齿轮对称布置的结构，每侧两根平行导轨上各配置两组啮合齿轮，配合齿轮上方的压紧调节结构，可保证齿轮与齿条始终保持合适的啮合间隙，避免长距离运行中出现跳齿、卡顿问题，双导轨平行布置的形式可承受较大的垂向载荷与偏载力矩，即使搭载重量较大的作业终端也不会出现导轨变形、运行卡滞的情况。设计过程中充分考虑了现场安装的适配性，整体采用模块化拼接思路，两根平行导轨的安装基准面经过统一公差设计，安装时只需保证基础安装面的平面度在允许范围内，即可快速完成轨道的拼接校准，行走架部分采用镂空式桁架结构，在保证整体结构刚度的前提下尽可能降低自身重量，减少传动负载。从安装边界来看，双导轨的中心距经过标准化设计，可适配多数常规工业作业终端的安装接口，行走架上方预留了通用安装孔位，可根据实际需求搭载焊接机头、物料投放装置、检测探头等不同作业终端，轨道单段长度可根据现场作业行程灵活拼接，无需对主体结构做额外改动即可适配不同长度的作业路径，整体运行噪音低、维护简便，齿轮与导轨部位预留了润滑注油位置，日常维护时只需定期加注润滑脂即可保证长期稳定运行。
