放射诊疗设备走带传动轮组结构

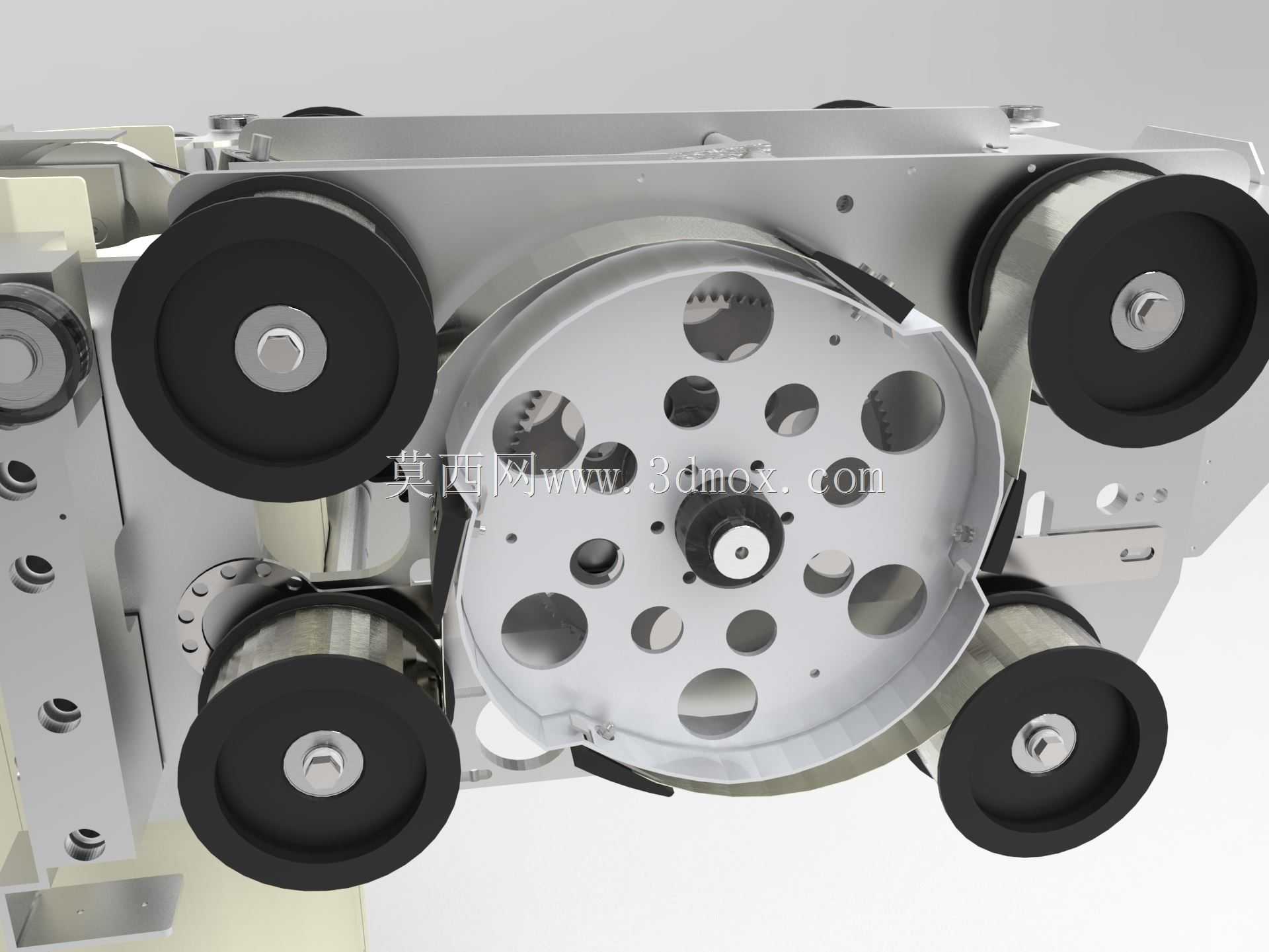

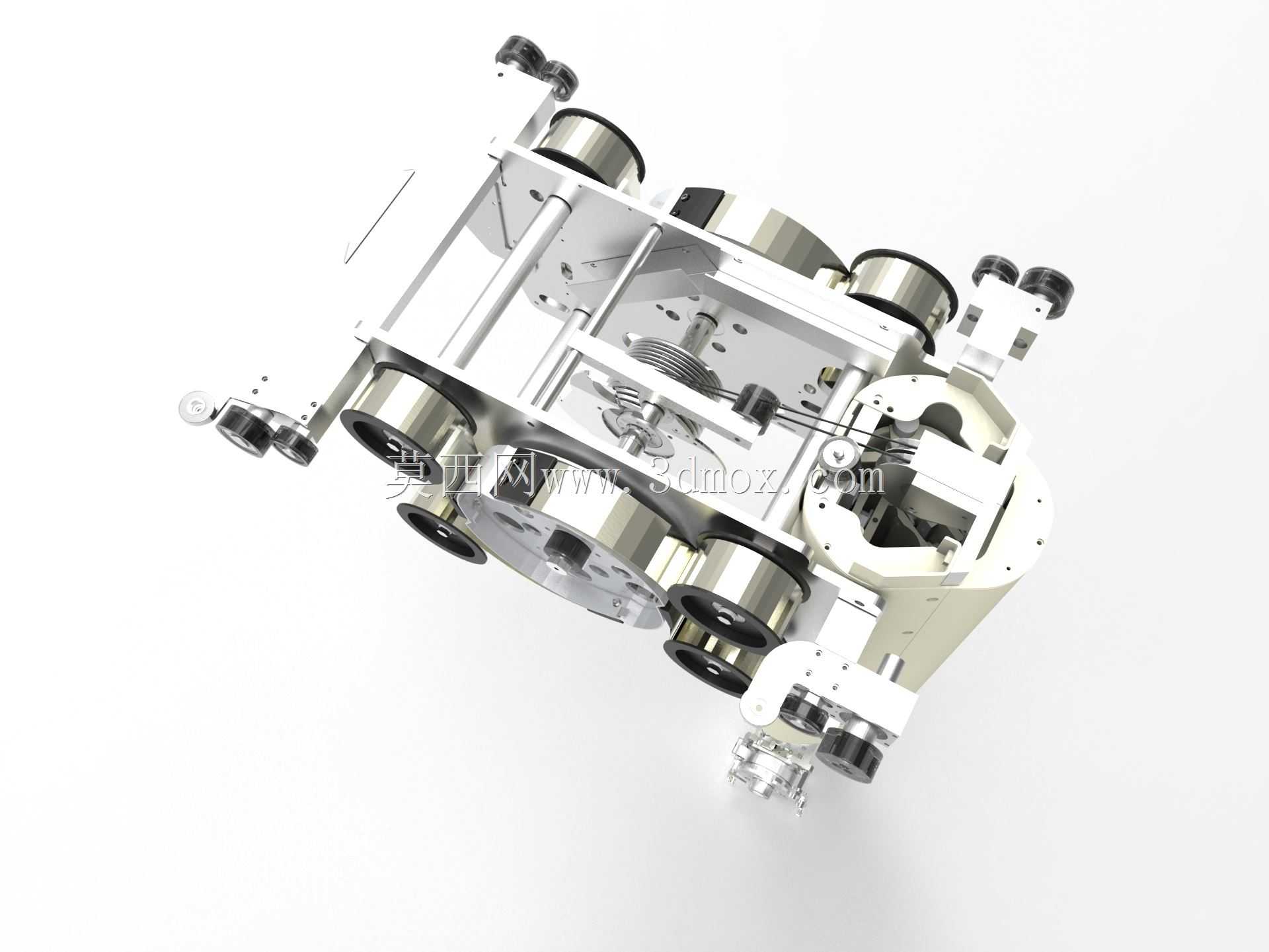

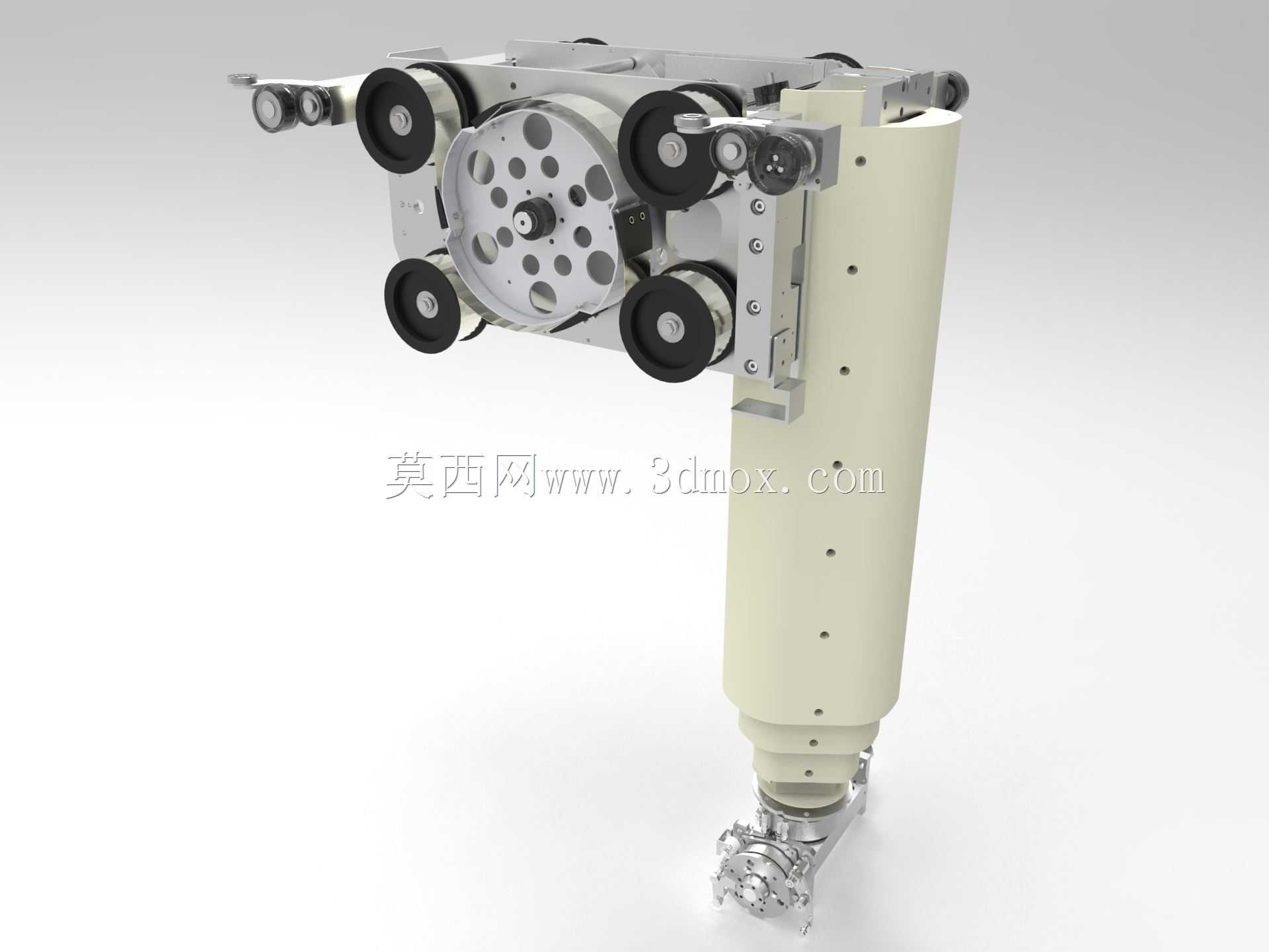

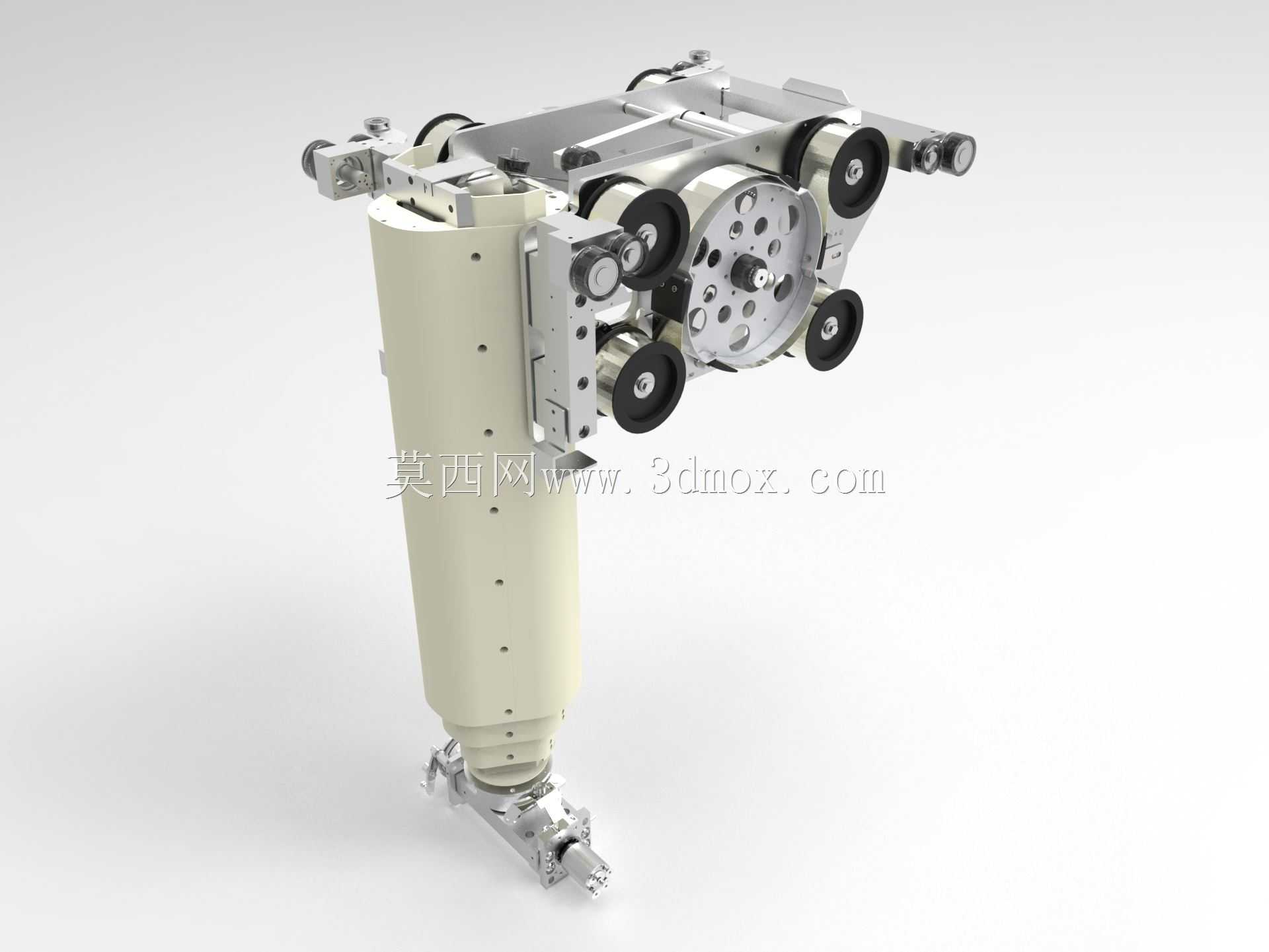

这套带传动轮组结构是放射诊疗设备内部胶片/介质输送模块的核心传动单元，主要应用于数字化放射摄影、普通X线拍片机等设备的介质传送工位，负责在曝光流程中完成胶片或成像板的精准步进输送，保证成像介质在曝光位的定位精度满足放射成像的微米级公差要求，避免因传动抖动、走偏导致的成像模糊、伪影等问题。从结构布局来看，整套组件采用中心大直径从动轮搭配四周对称布置的四个张紧带轮、两个驱动带轮的排布方式，中心轮采用镂空辐板式设计，在保证轮体自身结构刚度、满足径向跳动公差要求的前提下，尽可能降低轮体自重，减少传动过程中的转动惯量，提升启停响应速度，适配放射设备曝光过程中短距离快速步进、到位后精准锁止的工况需求。四周的带轮采用黑色橡胶包覆外圈的结构，橡胶层硬度控制在邵氏65-70度区间，既可以增大与同步带接触面的摩擦力，避免传动过程中出现打滑丢步的问题，又能通过橡胶层的微量形变吸收传动过程中的高频振动，降低设备运行时的噪声水平，适配医疗设备低运行噪声的使用场景要求。设计过程中首先要匹配放射设备内部的安装边界，整套轮组的安装基准为背后的整块金属安装板，所有带轮的安装轴座均采用定位销+螺栓的固定方式，轴座与安装板的配合面加工有定位止口，保证各带轮的平行度公差控制在0.02mm以内，避免同步带运行过程中出现跑偏、啃边的问题。中心轮的安装轴采用双轴承支撑结构，轴承选用深沟球薄壁轴承，既可以承受径向传动载荷，又能控制轴系的轴向窜动在0.01mm以内，保证中心轮带动介质输送时的端面跳动满足成像定位要求。张紧轮的安装座设计有长圆形调节孔，装配时可以通过调整张紧轮的位置来控制同步带的张紧力，张紧力的设定参考同步带传动的工程规范，保证带体在额定载荷下的伸长量在允许范围内，同时避免张紧力过大导致的轴承载荷过高、带体过早疲劳失效的问题。从实际工况适配角度，放射设备的使用环境为恒温恒湿的医疗诊室，环境温度波动范围控制在18-25摄氏度，因此同步带选用氯丁橡胶加玻璃纤维抗拉层的材质，既可以耐受诊室常规消毒试剂的轻微腐蚀，又能在恒温环境下长期保持稳定的传动精度，不会因温湿度变化出现带体伸长、张紧力衰减的问题。整套轮组的外形尺寸适配放射设备内部的紧凑安装空间，整体安装板的厚度为5mm，采用铝合金板材加工而成，表面做硬质阳极氧化处理，提升表面硬度与耐磨性能，同时避免金属碎屑脱落影响设备内部的光学成像组件。各带轮的外圈直径经过严格的传动比计算，驱动轮与中心从动轮的传动比匹配伺服电机的输出转速，保证介质输送的线速度稳定在设备要求的区间内，输送速度的波动控制在±1%以内，满足放射成像过程中介质匀速移动的曝光要求。在结构细节设计上，中心轮的端面加工有多个均匀分布的镂空孔，除了减重作用外，还可以在轮体转动时形成均匀的气流，带走传动过程中轴承与带体摩擦产生的微量热量，避免长期运行下局部温度升高影响周边光学元件的精度。所有带轮的边缘均做圆角过渡处理，避免尖锐边角割伤同步带的内部抗拉层，延长带体的使用寿命。安装板上还预留有传感器安装位，可搭配光电传感器检测中心轮的转动位置，实现输送位置的闭环控制，进一步提升介质定位的精度，保证每次曝光时介质的位置重复定位精度控制在0.05mm以内，满足放射诊断的成像质量要求。这套传动结构的设计没有采用复杂的齿轮传动方案，而是选择同步带传动的形式，主要是考虑到医疗设备维护便捷性的需求，同步带属于易损件，后期更换时不需要拆解复杂的齿轮啮合结构，只需要松开张紧轮即可完成带体更换，降低设备的后期维护成本与维护时长，适配医疗机构设备运维的实际需求。同时带传动本身具备一定的过载缓冲能力，当介质输送过程中出现卡滞问题时，带体可以通过微量打滑避免电机堵转烧毁，也不会硬性损坏传动轮与安装结构，提升设备运行的可靠性。
