工业级煤气净化袋式除尘装置结构设计

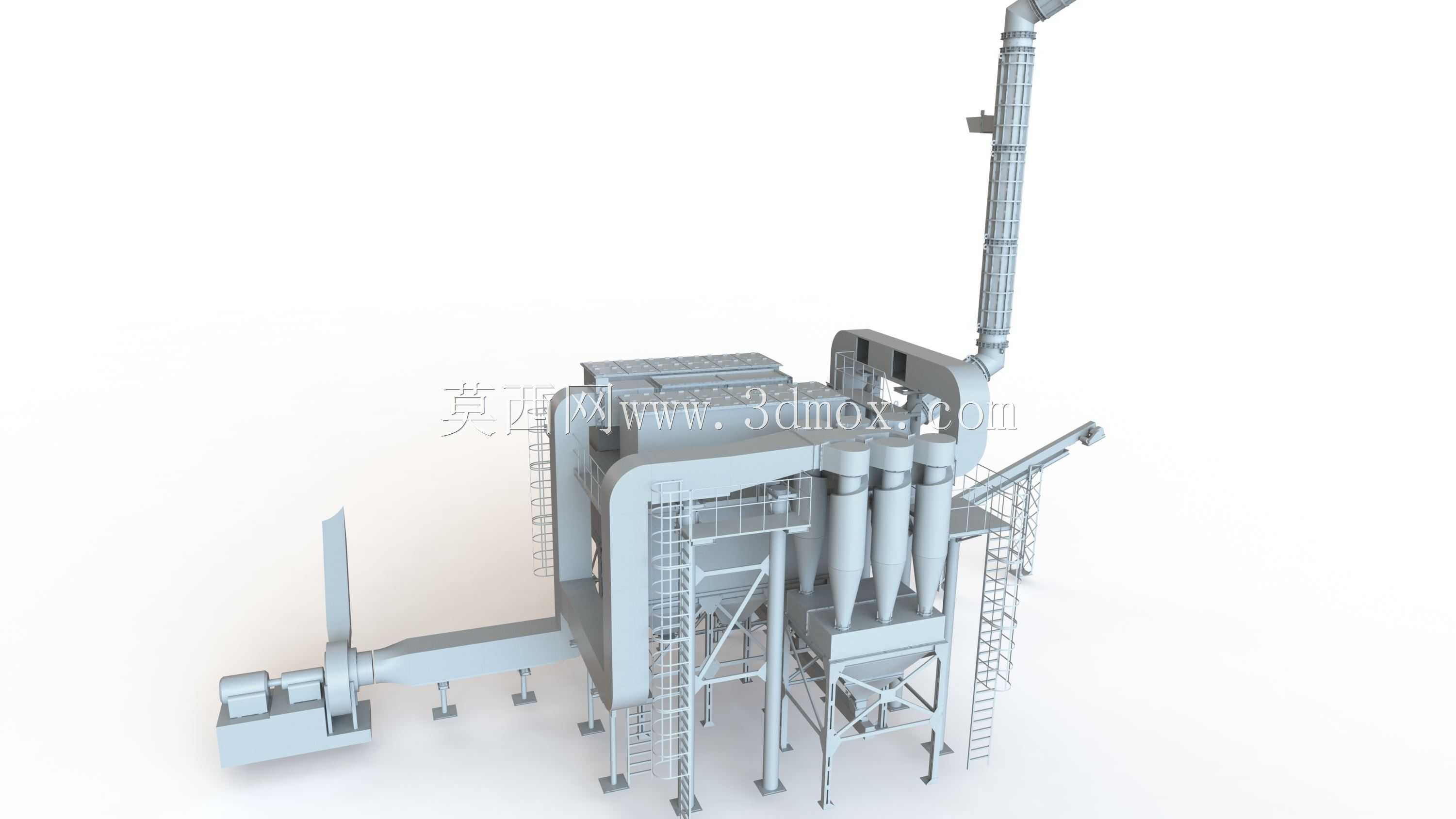

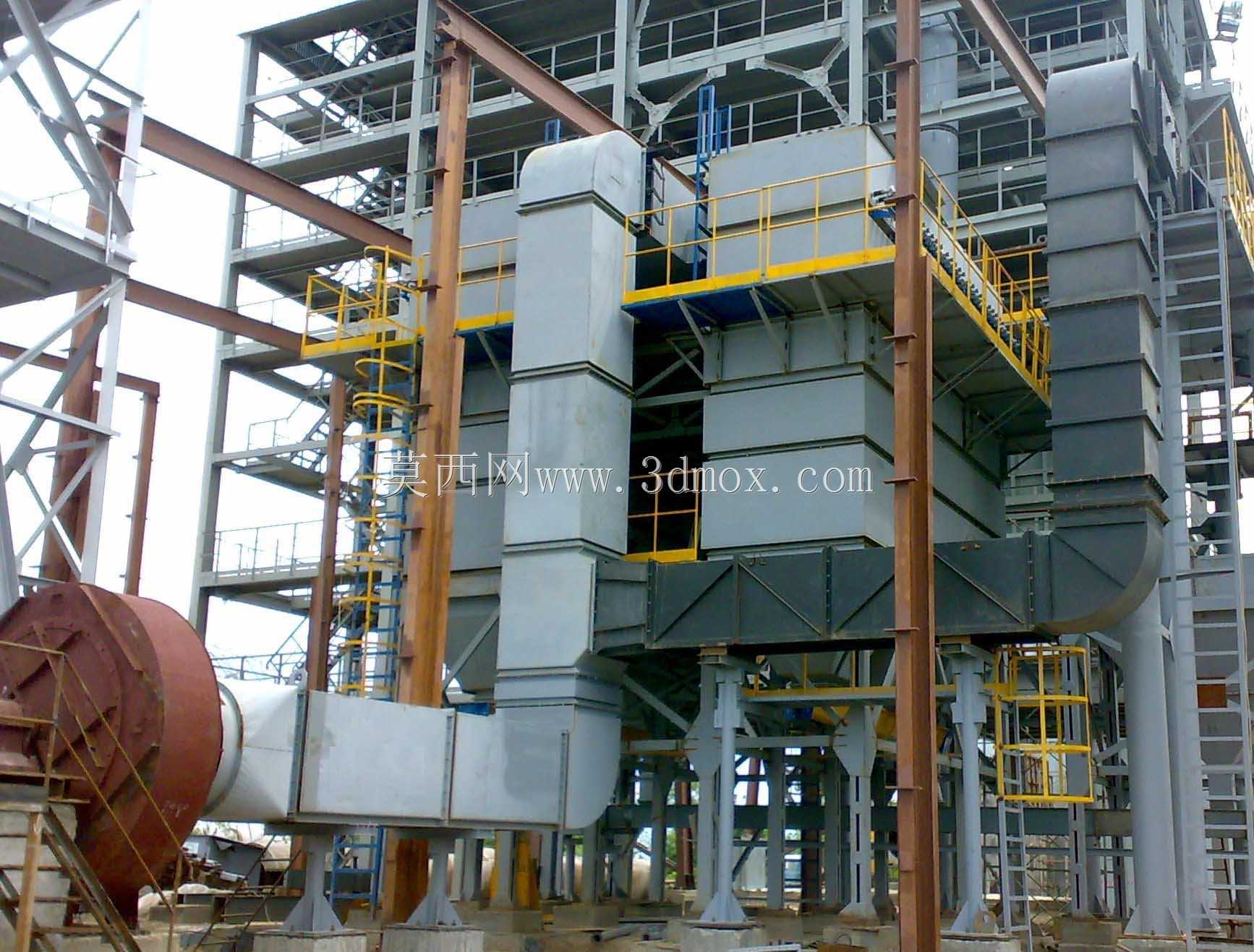

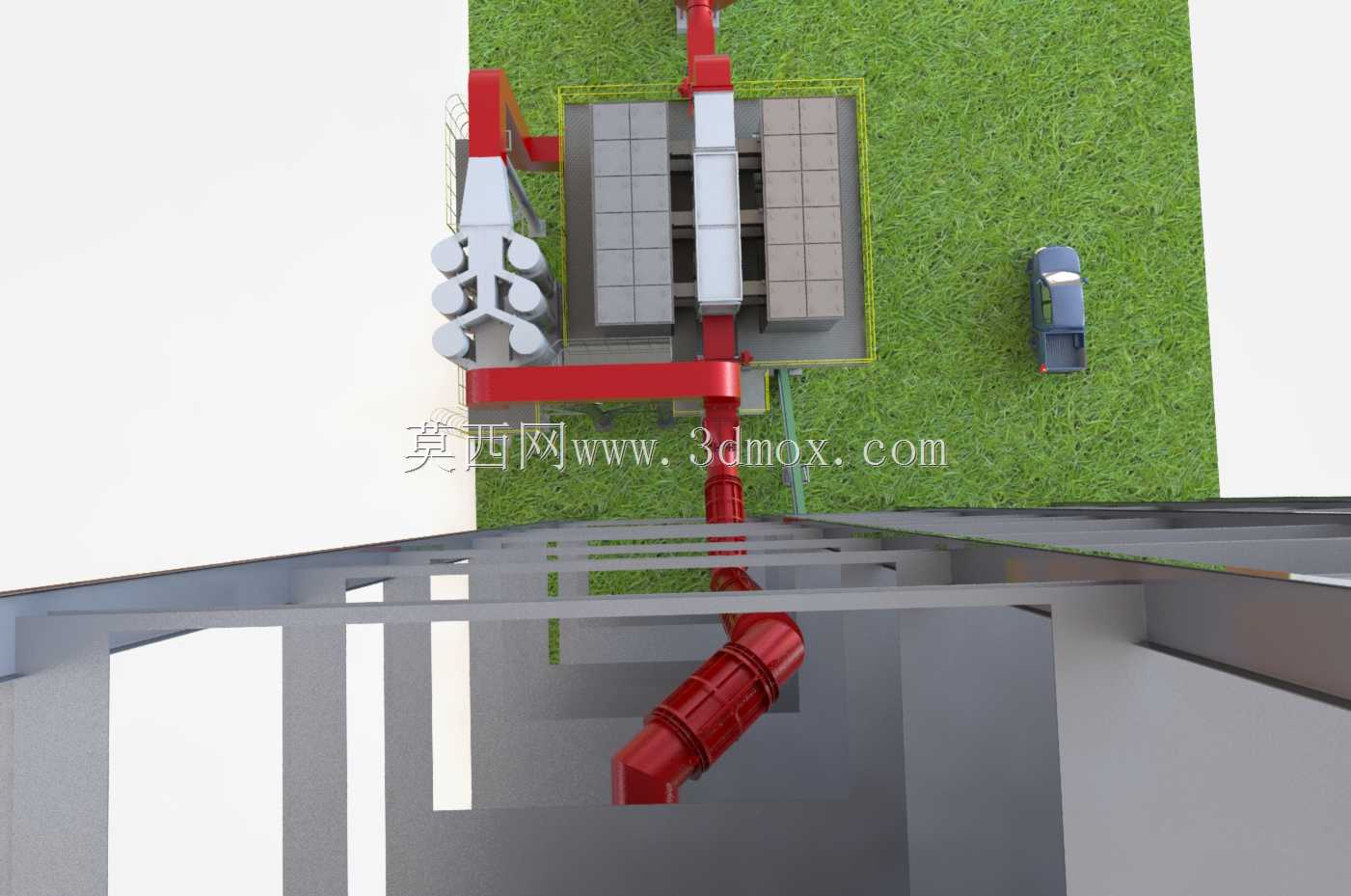

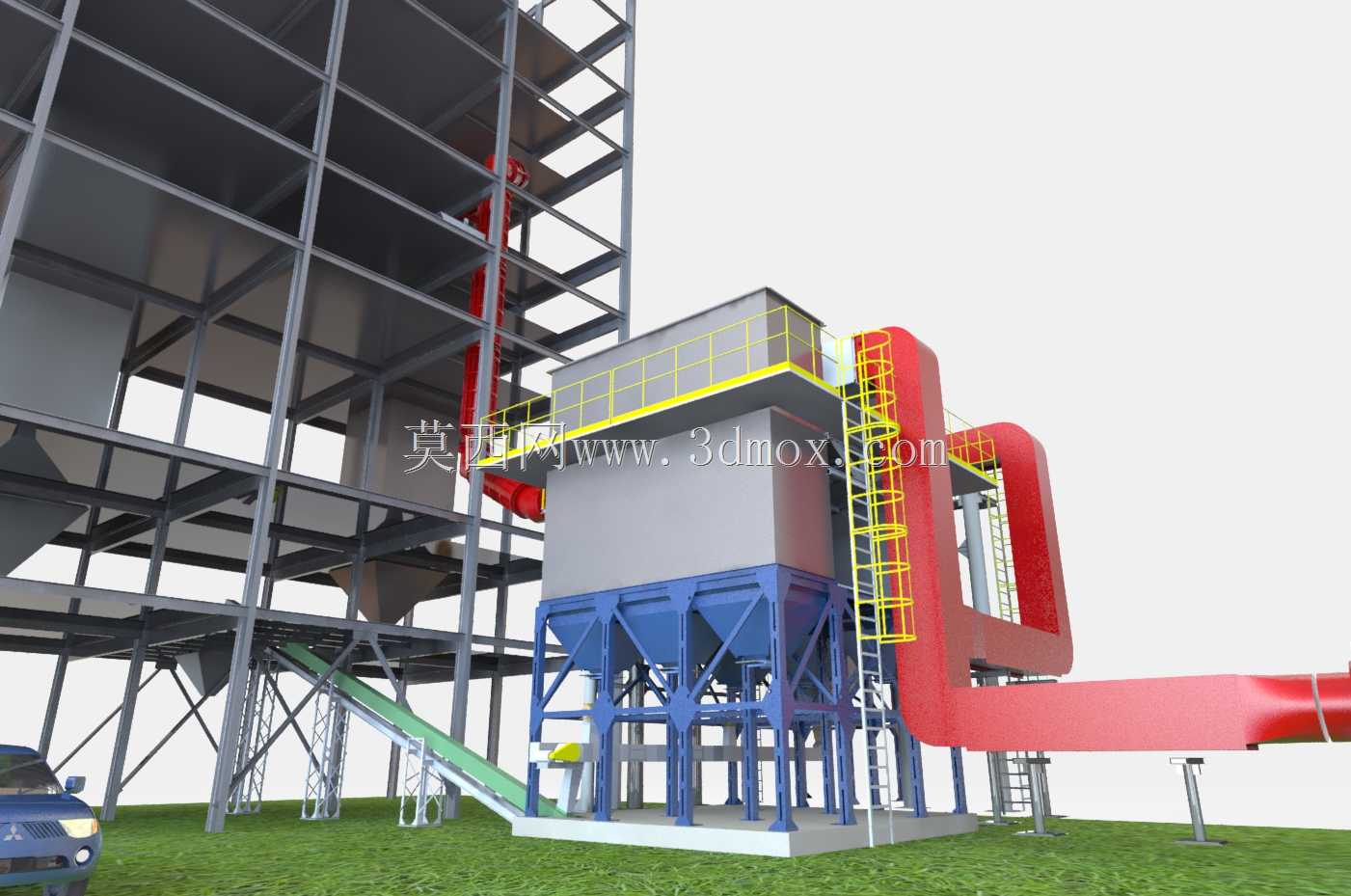

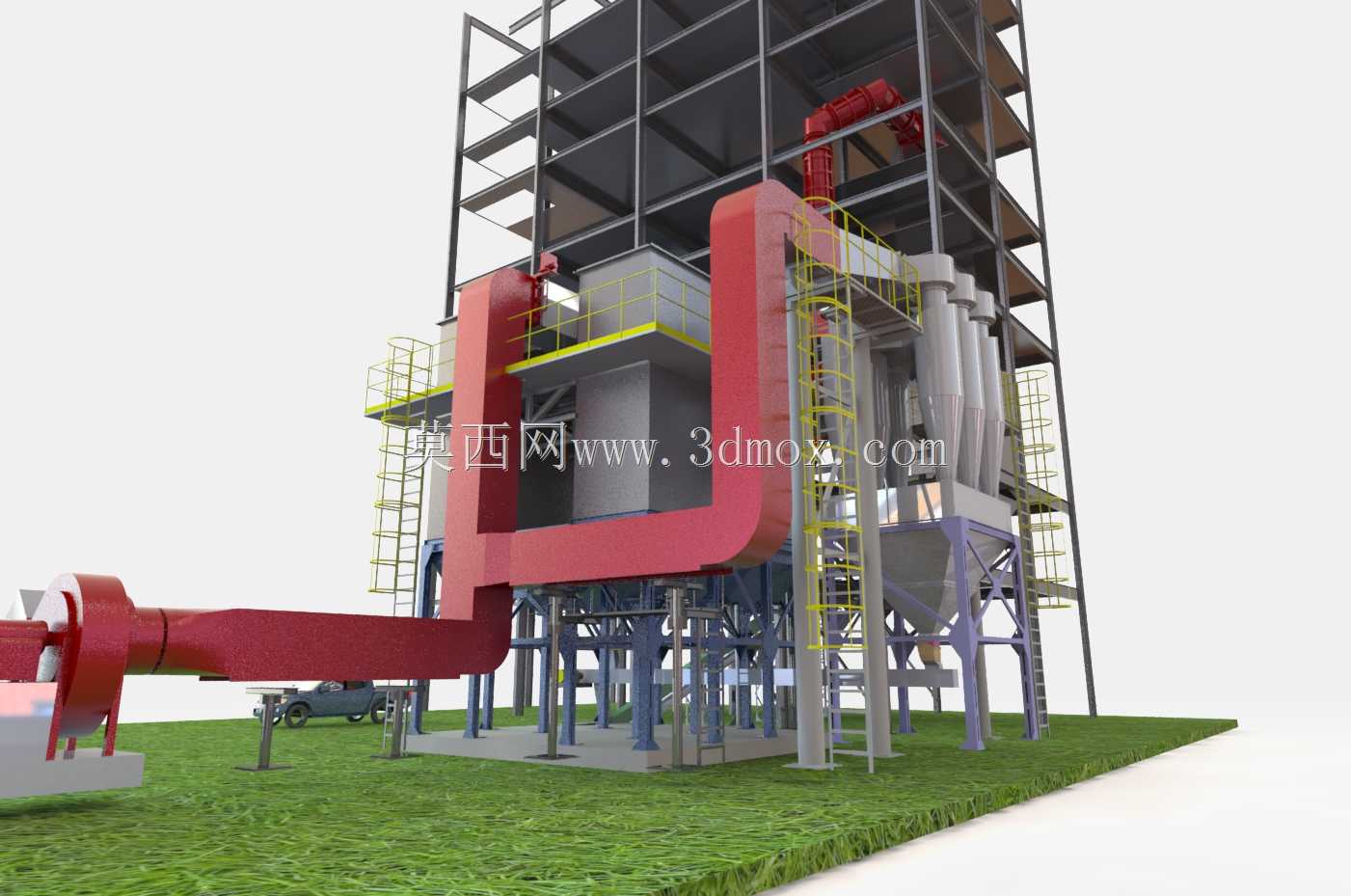

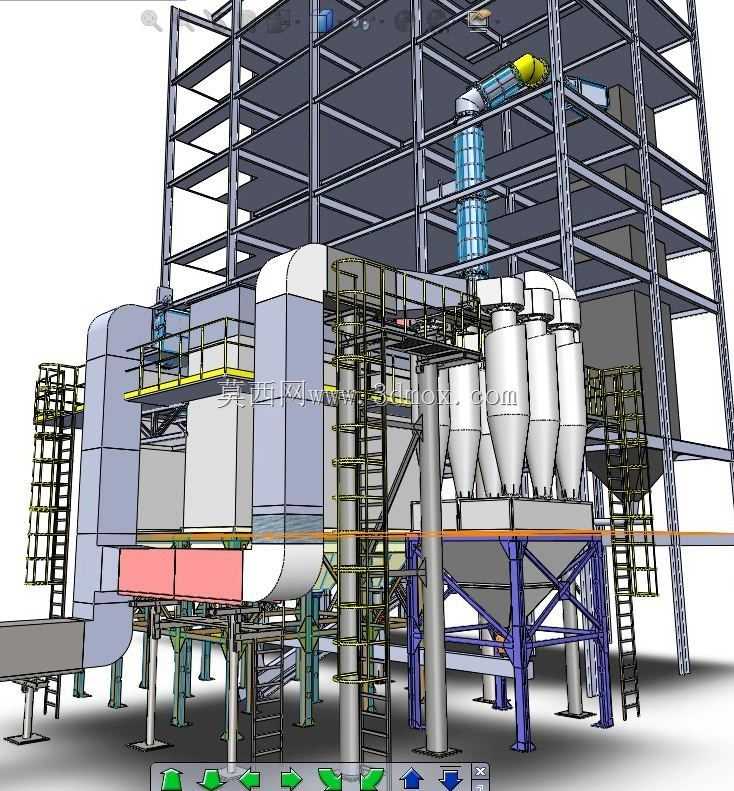

该装置主要应用于钢铁冶炼、煤化工、燃气发电等存在煤气产出与输送环节的工业场景，针对煤气介质中裹挟的大量固体粉尘颗粒进行截留净化，避免粉尘进入后续输气管网、燃烧设备或化工反应单元，造成管道磨损堵塞、燃烧器结焦、催化剂中毒失效等生产故障，同时可回收煤气中携带的有价固体粉料，兼顾生产安全保障与资源回收价值。设备整体采用立式模块化布局，主体由上部净气室、中部过滤仓、下部锥形灰斗三大核心段组成，外部配套钢构支撑框架、进出口通风管道、爬梯护栏与输灰机构，整体结构充分考虑现场安装的场地适配性，支撑框架采用型钢焊接成型，可根据现场地坪标高调整支腿高度，预留足够的底部输灰设备安装空间，进出口风管采用大曲率弯管设计，降低气流输送过程的阻力损耗，避免管道内积灰死角。在功能设计上，含尘煤气从设备侧部的进风口进入中仓后，气流经过导流板匀流分散，避免高速气流直接冲刷滤袋造成局部磨损，粉尘被阻留在滤袋外表面，净化后的煤气透过滤袋进入上部净气室，汇集后从出风口排出进入后续工序；附着在滤袋表面的粉尘达到设定厚度后，可通过脉冲喷吹机构完成清灰，抖落的粉尘落入下部锥形灰斗，经灰斗底部的卸料阀、配套输送斜槽统一输出收集。设计过程中充分考虑煤气介质的易燃易爆特性，整体结构采用全密封焊接设计，所有检修门、法兰连接处均设置密封结构，避免煤气泄漏引发安全风险，爬梯与检修平台采用防滑格栅板搭配双道护栏，满足现场运维的安全操作要求；滤袋安装区域预留足够的检修间距，侧面设置检修门，方便后期滤袋更换与内部构件维护，灰斗侧壁设置伴热与振打接口预留，可适配高湿度、易粘结粉尘的处理需求，避免粉尘在灰斗内壁架桥堵塞。设备整体安装边界充分考虑厂区管线排布需求，进出口风管的接口位置、方向可根据厂区管网走向做适配调整，顶部设置起吊吊耳，方便现场吊装就位，支撑框架的地脚螺栓预留孔采用长圆孔设计，可抵消现场基础施工的尺寸误差，降低现场安装的调整难度。
