小型工业带式物料输送设备结构设计

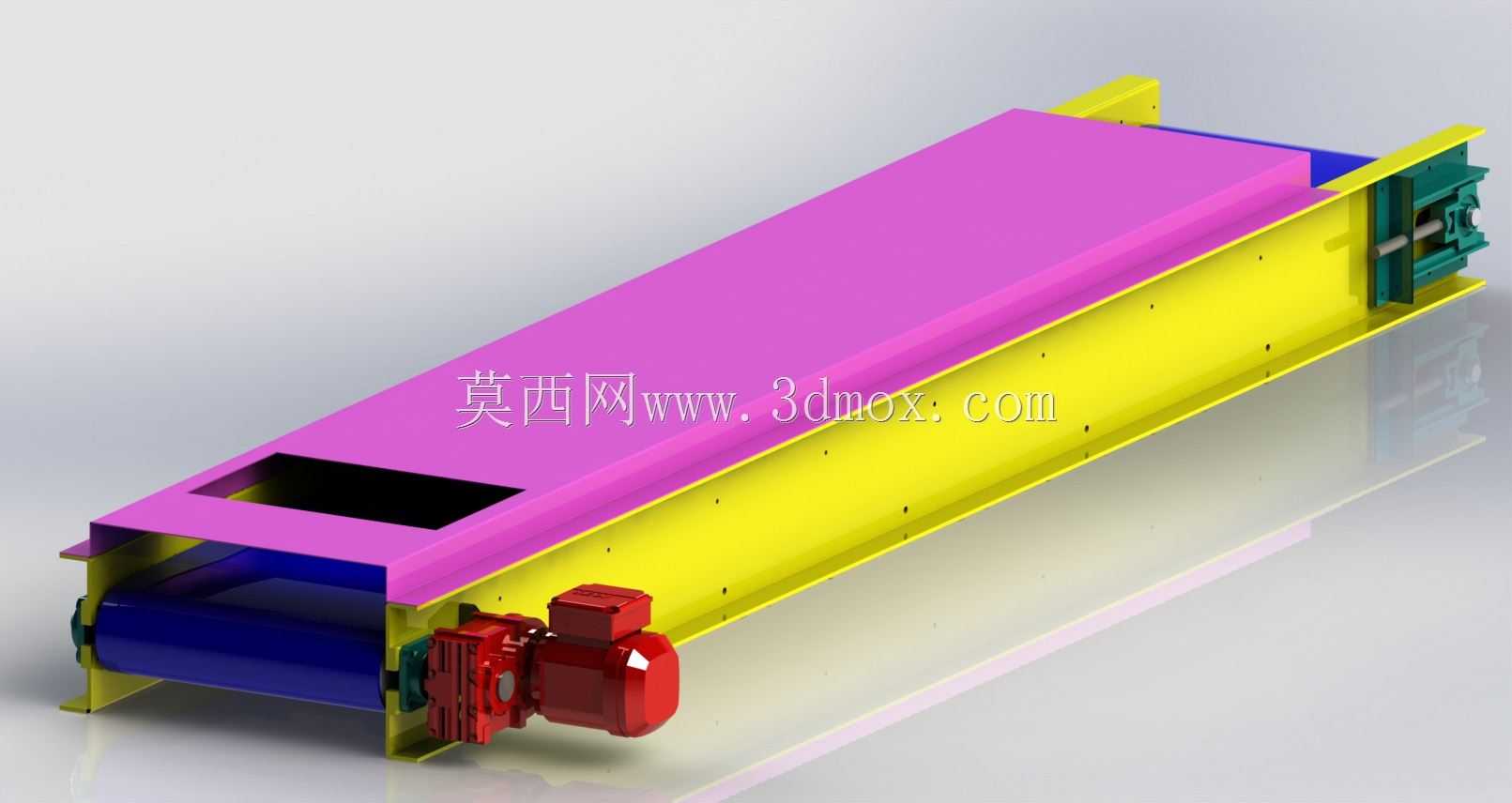

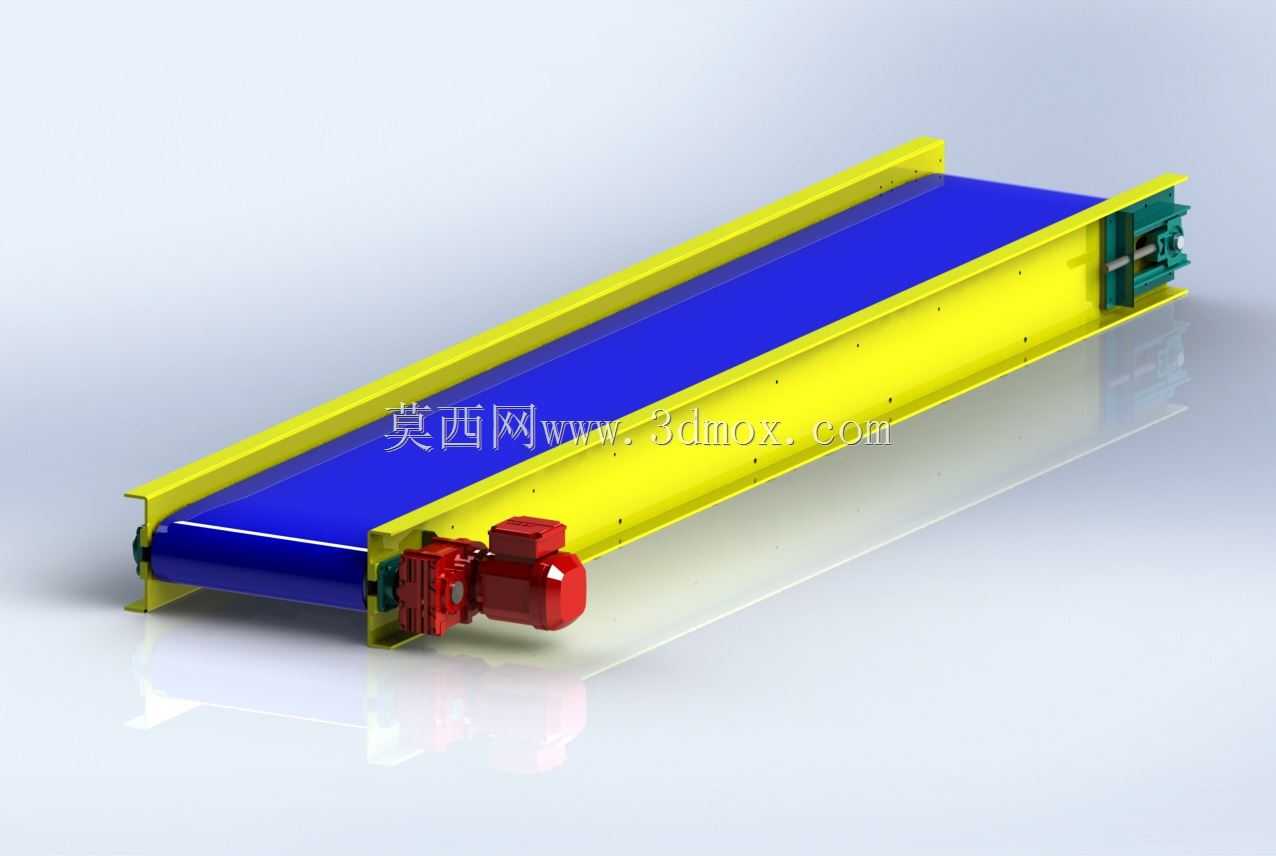

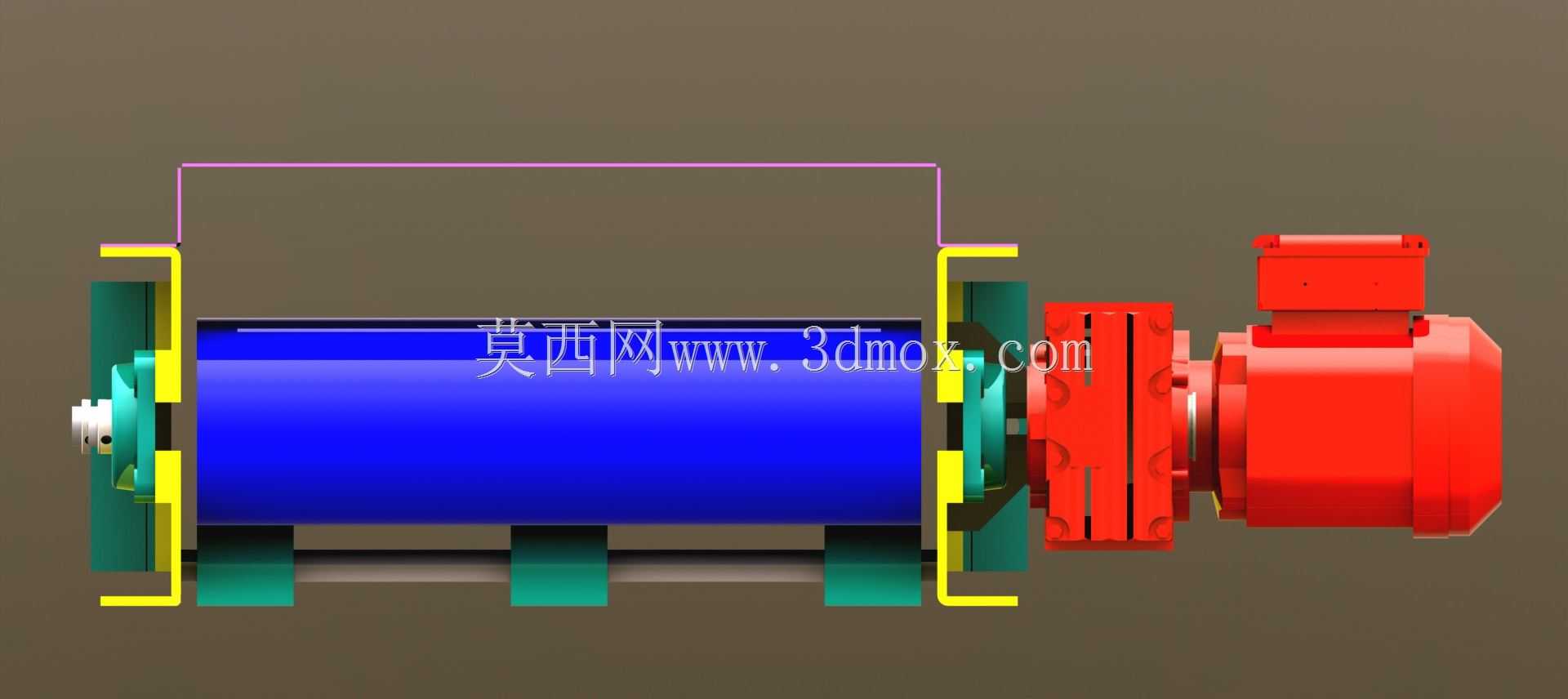

这款带式输送设备主要面向轻工制造、电子装配、小型零件加工、食品包装等生产场景的短距离物料转运需求，可衔接上下道生产工序，完成零散工件、包装成品、小型零部件的水平输送作业，替代人工重复搬运，有效降低生产环节的人力损耗，提升流水线作业的连贯性与运转效率。设备整体采用槽型封闭式机架设计，两侧的黄色机架主体为折弯成型的钢结构件，既作为整体承载框架，也可对输送皮带形成侧向防护，避免输送过程中物料从侧边滑落，顶部的紫色护罩覆盖了皮带的上半段非作业区域，可阻挡生产环境中的粉尘、杂物掉落至输送面，同时也能避免操作人员误触运转部件，提升设备运行的安全系数。设备一端集成了驱动单元，红色的减速电机直接与传动滚筒连接，省去了额外的链传动或带传动结构，传动路径更短，动力损耗更低，运行过程中的噪音也更小，0.75马力的动力配置完全匹配短距离轻载输送的负载需求，可稳定承载常规小型工件的输送重量，不会出现动力不足或打滑的问题。另一端设置了张紧调节结构，可通过端部的调整机构调节皮带的张紧度，补偿皮带长期运行产生的拉伸形变，避免皮带跑偏、打滑，保障输送过程的平稳性。设计过程中充分考虑了小型生产线的安装适配性，整体外形尺寸控制在3000*470*275mm，长度适配多数小型工位的衔接间距，470mm的皮带宽度可满足多数常规尺寸工件、包装箱的输送需求，275mm的整机高度可直接对接多数常规工作台、生产设备的出料高度，无需额外搭建增高支架，安装时仅需固定底部的支撑脚即可完成部署，对安装场地的平整度要求较低，可快速适配现有生产布局。皮带下方设置了支撑托板，可避免承载物料时皮带出现下凹变形，保障输送面的平整度，即使输送带有一定重量的工件也能保持平稳运行，不会出现物料卡顿、偏移的问题。设备整体结构紧凑，没有冗余的外置部件，占用车间空间小，日常维护仅需定期检查皮带张紧度、清理输送面杂物即可，维护成本极低，非常适合中小型生产企业的流水线升级改造，或是作为专用生产设备的配套输送单元使用，可根据实际生产需求调整输送速度，匹配不同工序的生产节拍，也可在输送面加装挡板、导向条等附件，适配特殊形状物料的输送需求。
