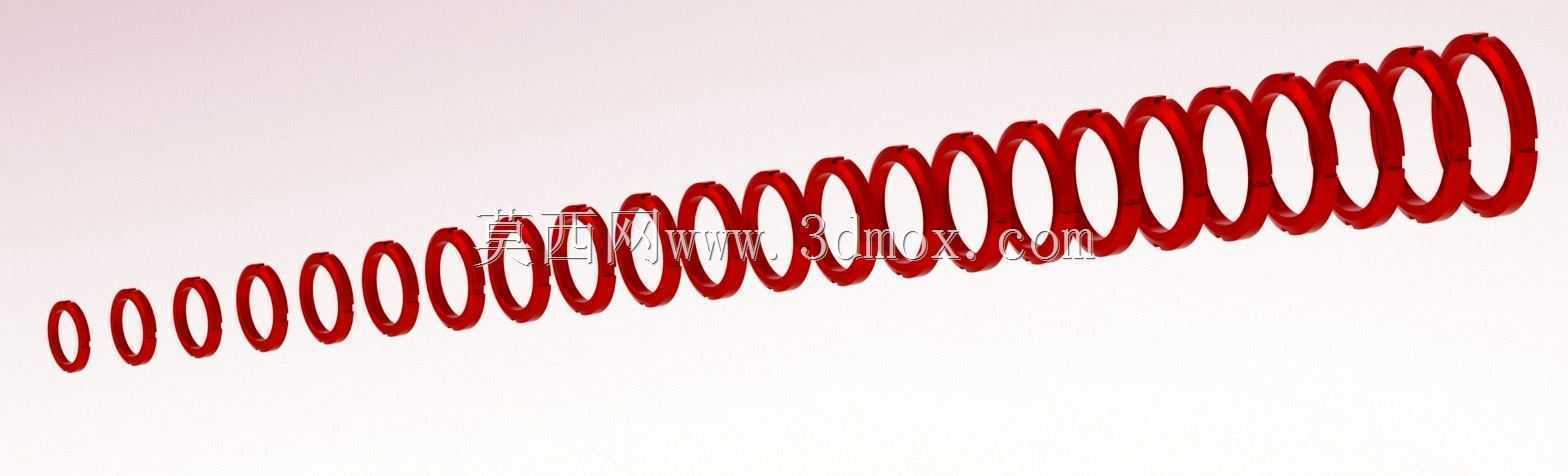

KM系列M10至M200规格锁紧螺母结构设计

　　在各类需要螺纹副防松的机械装配场景中，锁紧螺母是承担轴向定位、防松止退功能的核心基础零件，本次涉及的KM系列锁紧螺母覆盖M10至M200全规格段，同时包含KM00至KM40的完整配置，可适配从普通小型传动机构到大型重载设备的不同连接需求。从实际工程应用来看，这类锁紧螺母常被用在机床主轴的轴向定位环节，承担轴承内圈的锁紧固定作用，也会出现在重型工程机械的行走机构、风电设备的传动连接部位、大型泵阀的端盖紧固位置，甚至在高精度自动化生产线的旋转模组中，也能看到同结构锁紧螺母的应用——不同工况下对螺母的锁紧可靠性、载荷承受能力、安装便捷性的要求差异，也直接决定了该系列螺母的设计逻辑。

　　从功能特性上看，该系列锁紧螺母依靠自身的结构设计实现螺纹副的锁止，不需要额外搭配止动垫圈或者开口销，相比普通六角螺母加防松件的组合方案，能有效减少装配环节的零件数量，降低轴系端部的安装空间占用，同时在承受交变载荷、振动冲击的工况下，能避免普通螺母容易出现的回转松脱问题。设计过程中首先要匹配公制螺纹的公差配合要求，螺纹段的精度等级要适配常用的传动轴螺纹公差带，保证螺母旋合过程顺畅无卡滞，同时螺纹配合的间隙控制在合理范围，既不会因为间隙过大导致锁紧后存在轴向窜动，也不会因为间隙过小导致装配时螺纹咬合损伤。

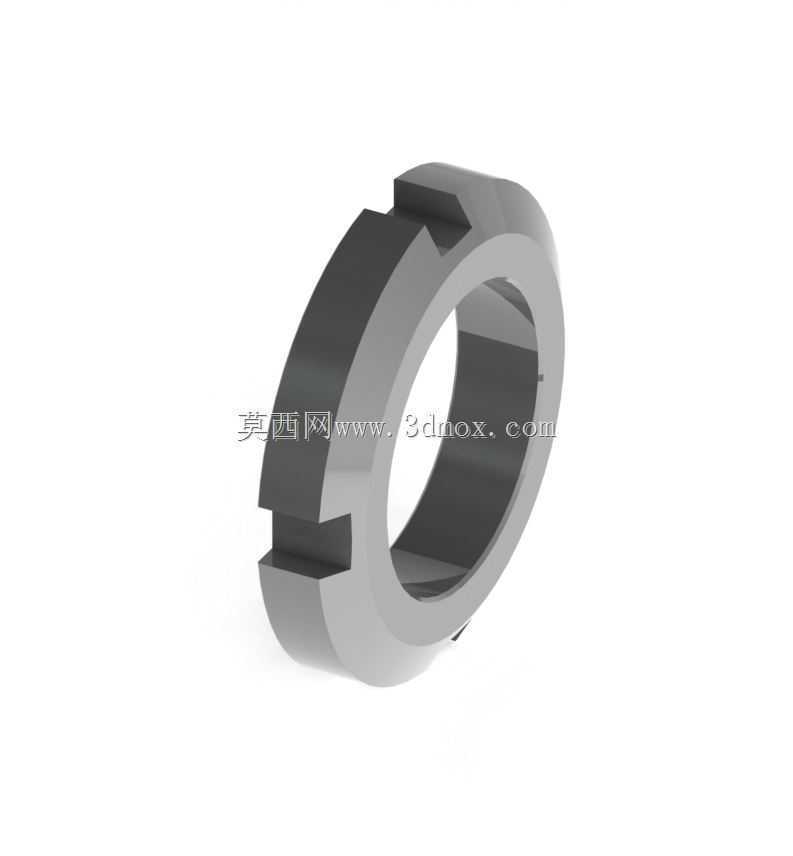

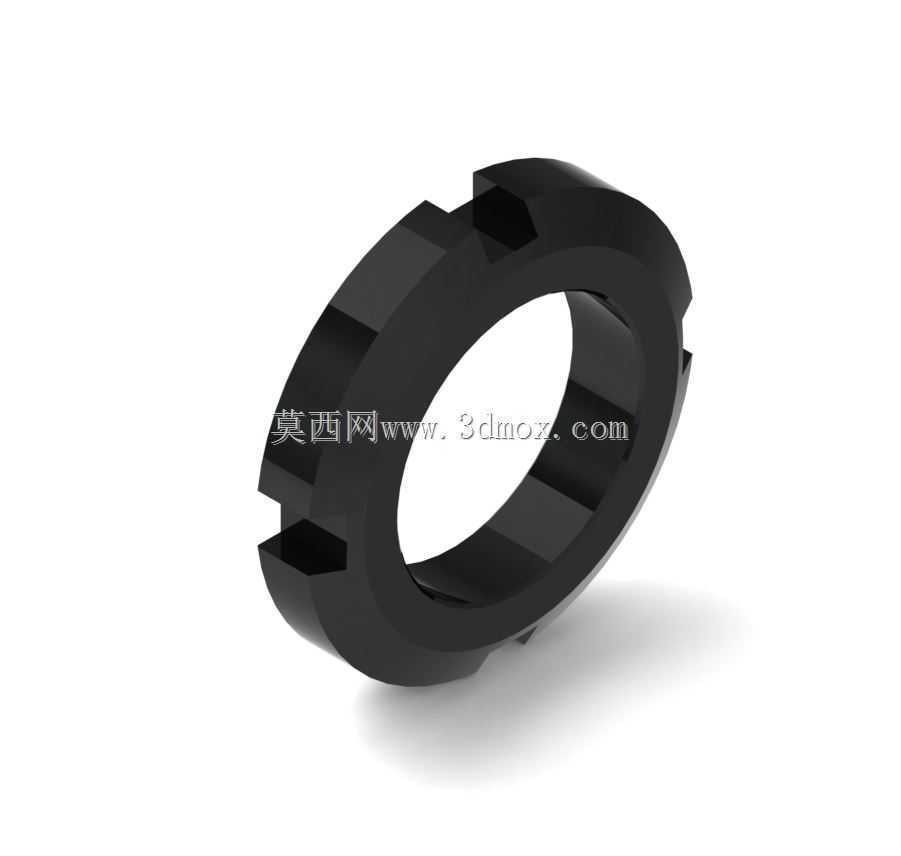

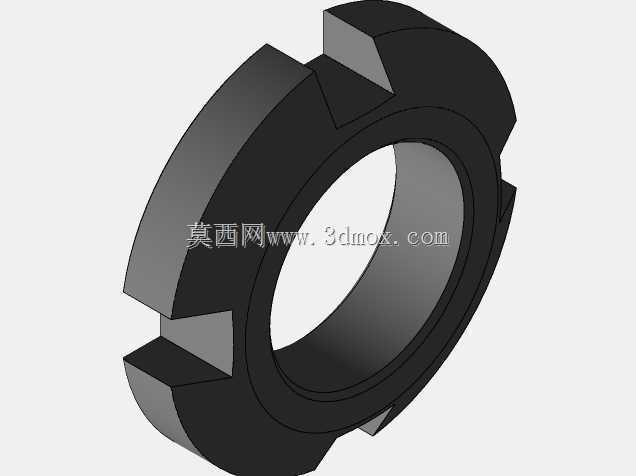

　　外形尺寸与安装边界的设计上，该系列螺母采用圆形带径向锁紧结构的外形，外圆部分设计有适配钩形扳手的卡槽，方便安装时施加足够的锁紧扭矩，不同规格的螺母外径、厚度都随螺纹公称尺寸的增大按梯度递增，比如小规格M10的螺母厚度较薄，适配小直径轴的紧凑安装空间，而大规格M200的螺母厚度更大，能承受更大的轴向锁紧力，外圆的扳手卡槽尺寸也对应增大，匹配大规格钩形扳手的咬合尺寸，避免安装时出现打滑。在安装边界的考量上，螺母锁紧后在轴端的突出长度经过严格控制，不会超出常规轴系设计的端部预留空间，螺母的端面与轴承内圈或者被紧固件的接触面设计有较高的平面度要求，保证锁紧时轴向受力均匀，不会出现偏载导致的轴系倾斜问题。

　　从设计思路的层面来说，整个系列的尺寸参数遵循统一的梯度变化规则，不同规格之间的尺寸比例保持一致，方便设计人员在选型时直接根据轴径匹配对应规格，不需要反复核对零散的尺寸参数。锁紧结构的位置设计在螺母的径向方向，不会额外增加螺母的轴向尺寸，锁紧件的锁紧力作用在螺纹的牙型面上，通过增大螺纹副之间的摩擦力实现锁止，这种设计不会在轴上加工额外的定位槽或者孔，能保证传动轴的强度完整性，避免应力集中导致的轴断裂风险。在实际选型应用中，设计人员只需要确认被锁紧件的轴向载荷大小、安装空间的径向与轴向尺寸限制、轴的螺纹公称直径，就可以快速匹配到对应规格的锁紧螺母，不需要额外定制特殊尺寸的零件，能有效缩短设备的设计与装配周期。

　　在不同的应用场景下，该系列螺母的适配性也经过了实际工况的验证：在高速旋转的主轴结构中，螺母的自身动平衡特性经过优化，外圆的同轴度公差控制在较小范围，高速旋转时不会因为质量偏心产生额外的振动；在重载低速的工程机械连接部位，螺母的材质与热处理工艺匹配对应的载荷要求，能承受较大的轴向冲击力而不会出现螺纹变形或者锁紧失效；在有腐蚀环境的户外设备应用中，对应的表面处理工艺可以提升螺母的防锈耐腐蚀能力，保证长期使用过程中不会因为锈蚀导致无法拆卸或者锁紧力下降。整个系列的结构设计没有多余的冗余结构，所有尺寸都服务于安装便捷性、锁紧可靠性、空间适配性这几个核心需求，没有为了外观增加不必要的结构特征，完全从工程实用的角度出发完成整个参数体系的搭建，能覆盖绝大多数常规机械设计中的螺纹锁紧需求，是通用性极强的基础紧固零件。
