连续式热工件冷却退火输送装置

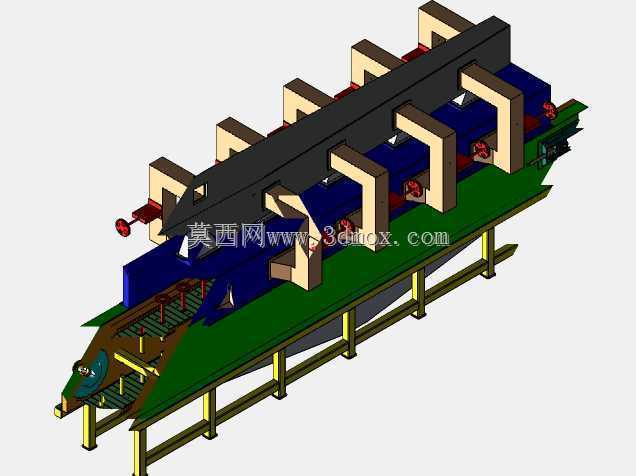

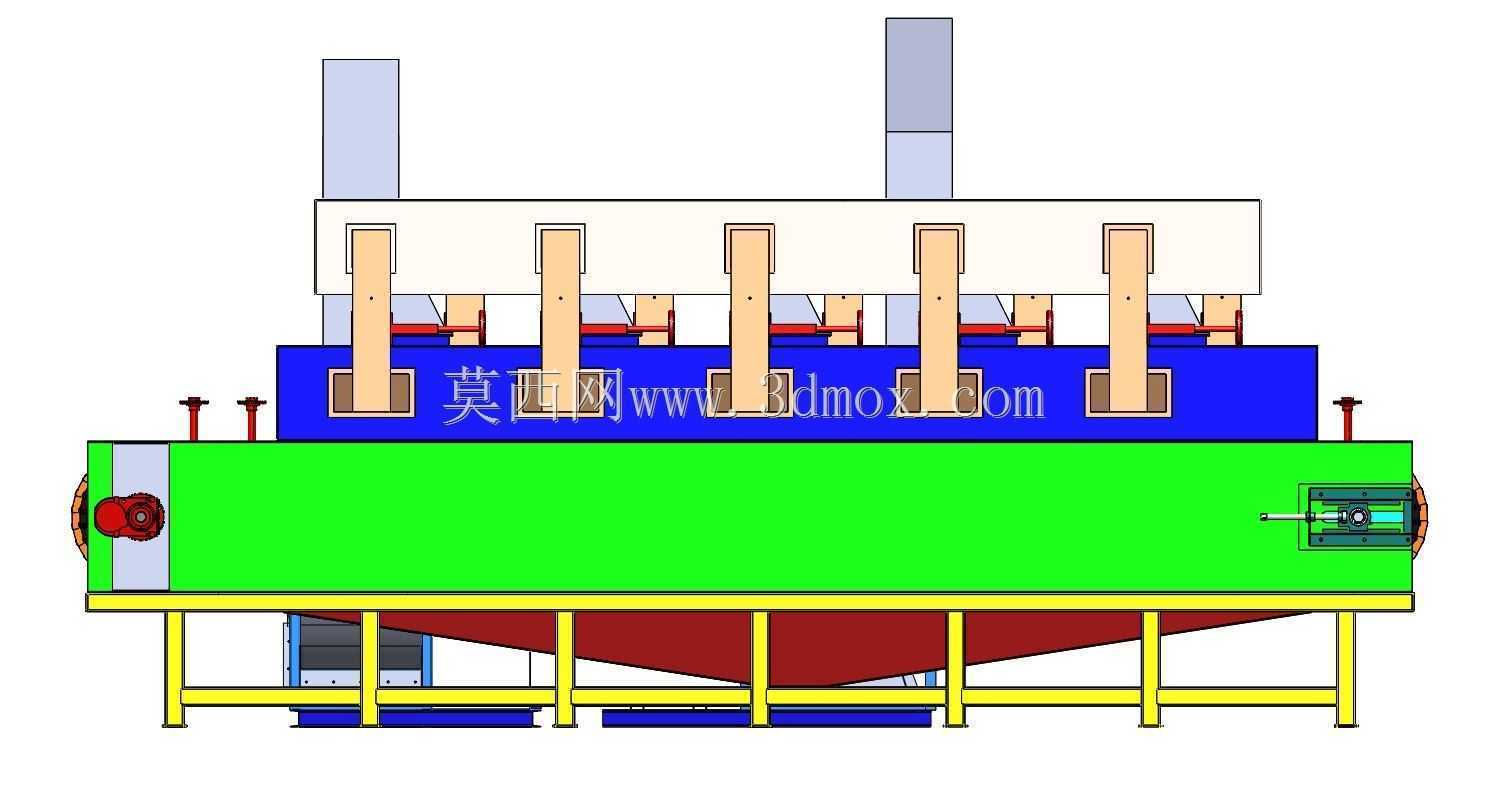

　　在金属热处理、热加工成型的生产链路里，热态工件从加热炉出料后到进入下一道工序的衔接环节，一直是影响生产节拍与工件最终性能的关键节点，这套冷却退火输送设备，正是针对该衔接段的工况需求完成的结构设计。从现场安装的边界条件来看，整套设备沿物料输送方向的长度可根据产线实际的冷却时长需求做模块化拼接，单段标准机架的宽度适配常见的网带输送规格，进料端高度可直接对接常规箱式炉、连续式退火炉的出料口高度，无需额外增设过渡升降机构，出料端可直接衔接下料工位或者后续的表面处理、检测工序，设备侧边预留的通风管道接口可直接对接车间现有排风系统，不需要单独搭建复杂的废气收集管路，整体安装时仅需要在地面做简单的地脚固定，不需要深挖设备基础，

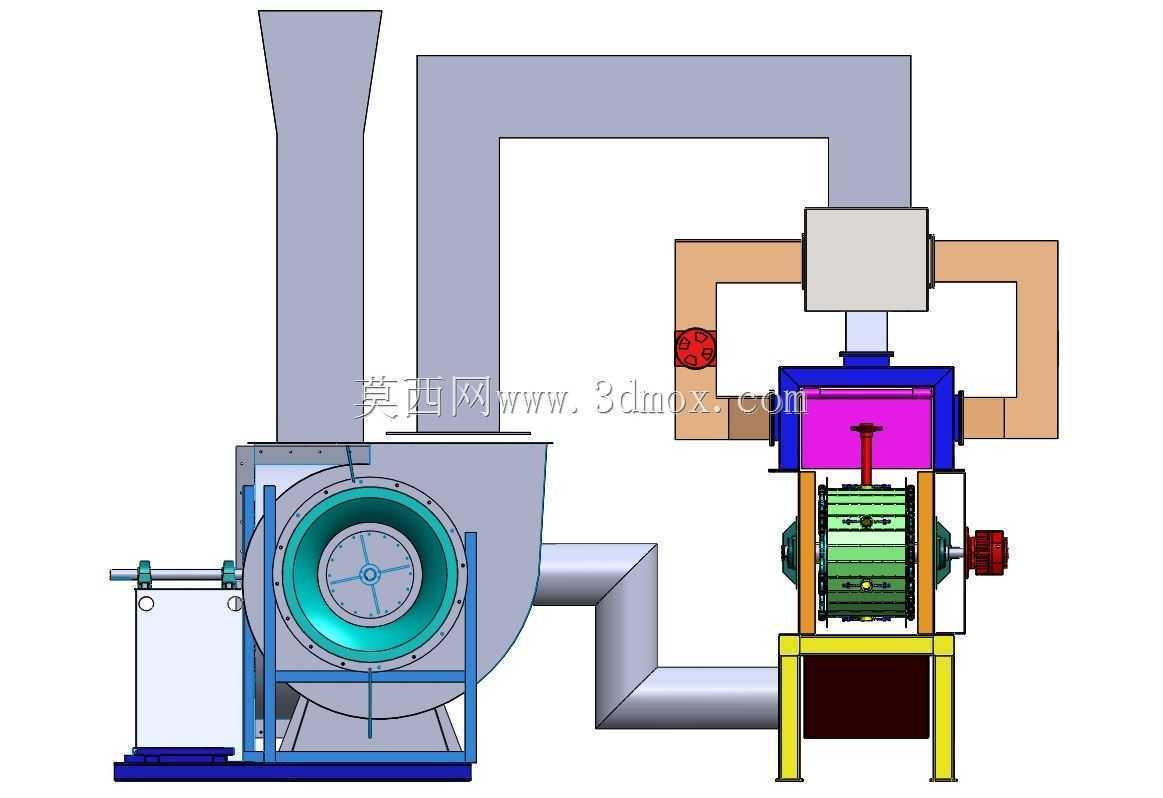

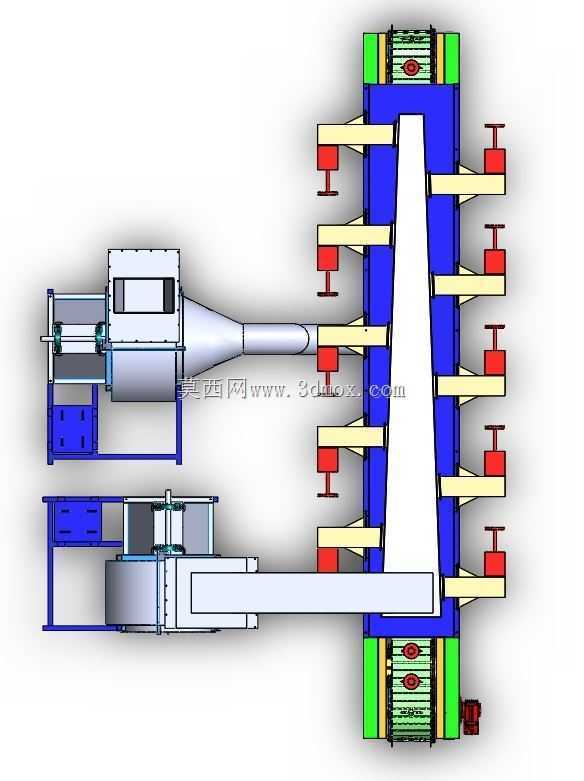

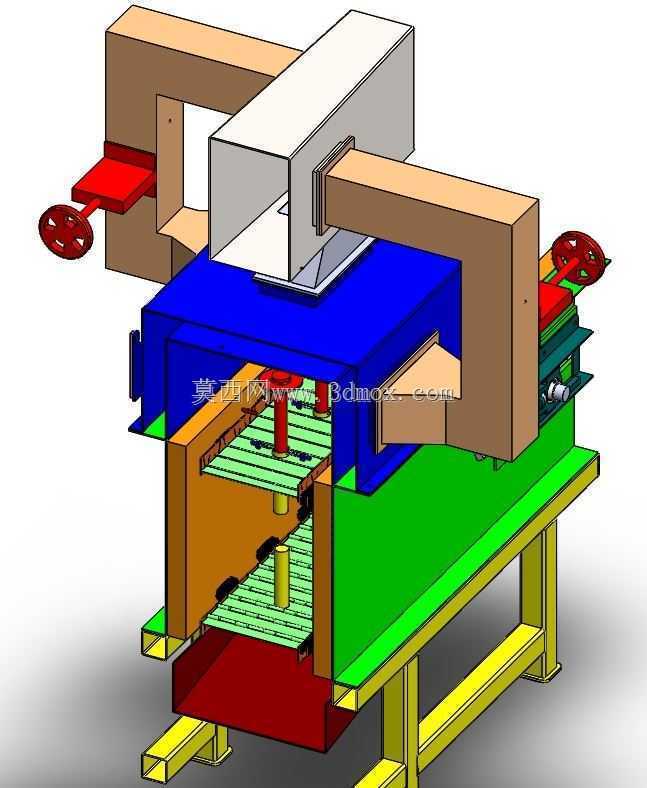

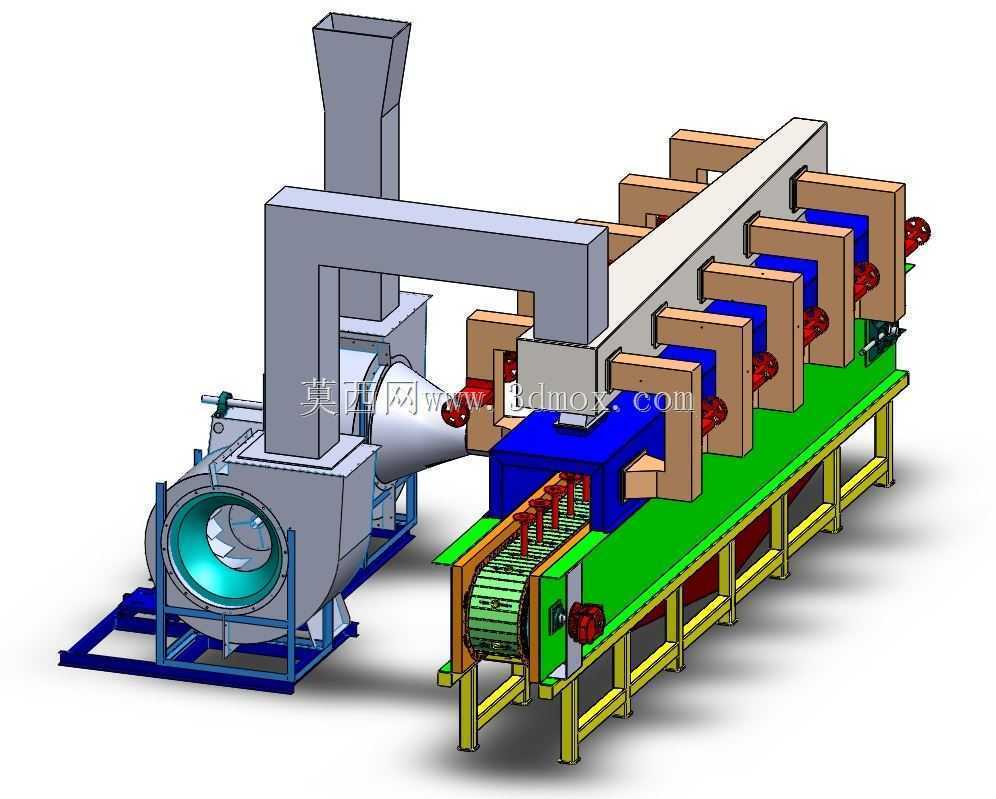

　　对于老旧车间的产线改造适配性较强。设备的核心输送载体采用耐高温网带结构，网带下方的支撑辊组采用分段独立设计，每段支撑辊都配有独立的轴承座，可单独拆卸更换，避免长期接触高温工件后辊组变形导致的网带跑偏问题，网带的驱动端设置在出料侧，采用低速大扭矩的传动结构，输送速度可根据工件的冷却工艺要求做无级调节，保证不同壁厚、不同材质的热工件在设备内停留的时间刚好匹配退火冷却的工艺曲线。沿输送方向排布的多组冷却风室是这套设备的核心功能结构，风室的出风口角度可根据工件的外形尺寸做调整，避免直吹导致的工件局部冷却过快产生内应力，设备左侧集成的离心风机单元采用减震底座安装，风机进风口设置有可调式风门，可根据不同工况下的冷却风量需求调节进风比例，

　　风机出风口通过变径风道连接到各段风室，风道内部设置有导流板，保证各段风室的出风均匀度偏差控制在合理范围内，避免出现同一批次工件冷却效果不一致的问题。设备上方的排风罩采用分段式结构，每段排风罩都设置有独立的排风口，可将冷却过程中产生的高温废气、工件表面带出的热处理辅料挥发物统一收集排出，排风罩的观察段采用耐高温透明板材，生产过程中操作人员可直接观察网带上的工件输送状态与冷却情况，不需要频繁打开罩体影响内部风场稳定。在结构设计的细节上，整套设备的机架采用型钢焊接结构，焊接后做整体去应力处理，避免长期在高温环境下工作出现机架变形，所有与高温气流接触的板材都采用耐热材质，表面做抗氧化处理，延长设备在高温工况下的使用寿命，

　　网带两侧设置有挡边结构，防止小型工件在输送过程中从网带侧边掉落，设备的传动部位都设置有安全防护罩，符合车间生产的安全防护要求，驱动端设置有过载保护结构，当网带出现卡滞时可自动停机并触发提示，避免传动部件或者网带被强行拉坏。从实际应用的场景来看，这套设备除了适配常规的金属工件退火冷却工序外，也可用于玻璃制品热成型后的缓冷、橡塑制品硫化后的冷却输送等类似需要连续输送同时完成温控处理的生产环节，设备的模块化结构设计允许用户根据自身的产线长度、冷却工艺要求增减风室段数与输送段长度，不需要重新设计整体机架结构，可大幅缩短非标设备的设计与生产周期，对于多品种小批量的热处理加工车间来说，这种可灵活调整的结构也能适配不同产品的生产切换需求，减少设备的重复投入。
