600mm带宽转弯式辊道输送结构

　　在生产车间物料转运、仓储分拣线的布局规划中，经常会遇到厂房立柱避让、产线流向转向、跨工段衔接需要改变输送方向的场景，直段辊道无法满足转向输送的需求，这种带转弯半径的辊道输送结构就是为这类场景设计的。这款600mm带宽的转弯辊道，适配常规箱装物料、工装托盘的转向输送需求，能在不额外增加顶升移载、转角推料机构的前提下，平稳完成物料的90度转向输送，减少线体的机构复杂度，降低产线的故障点。

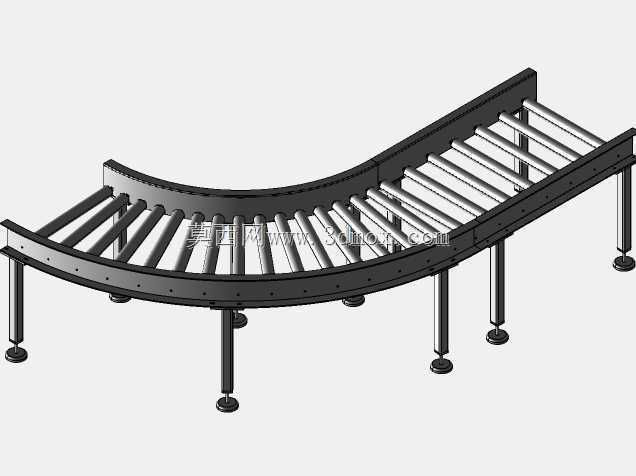

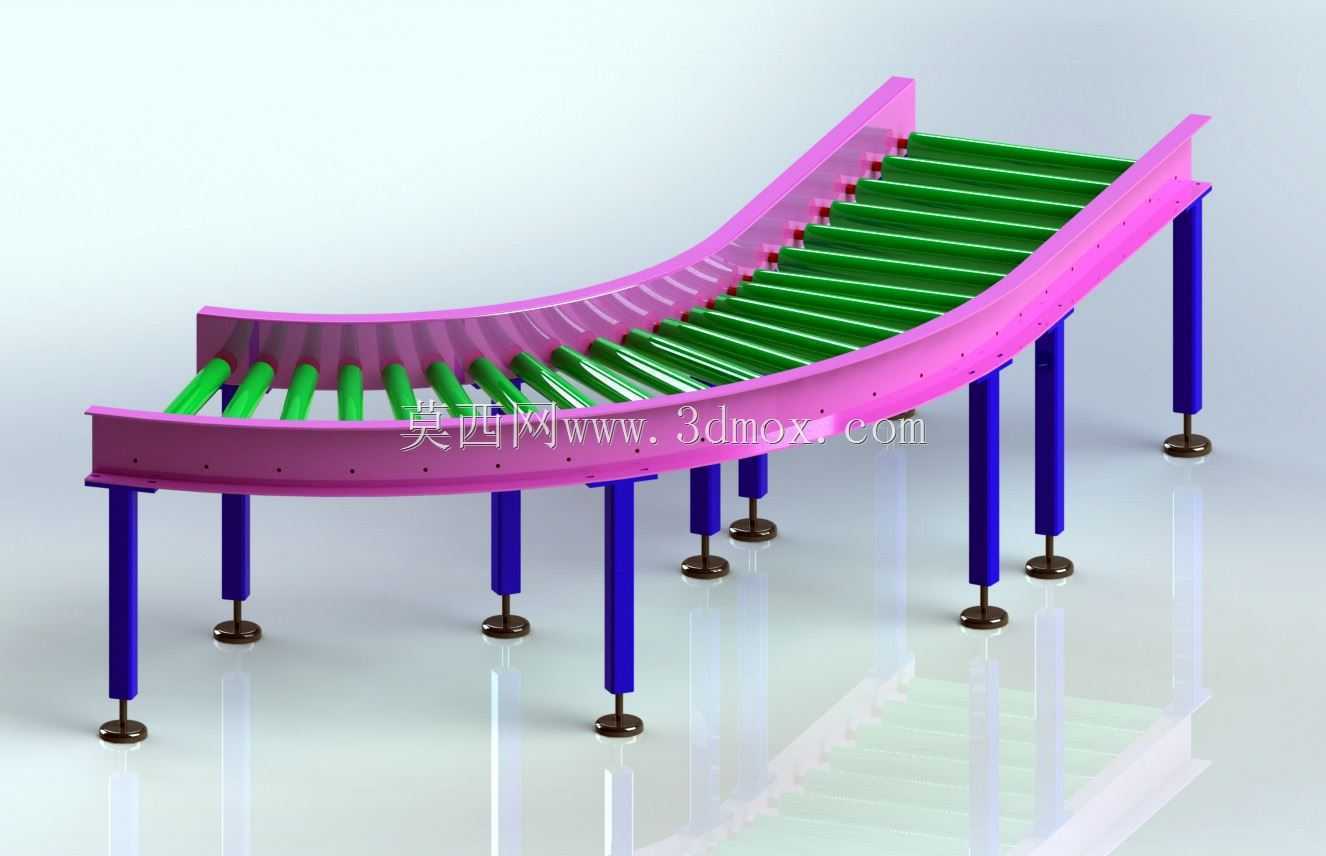

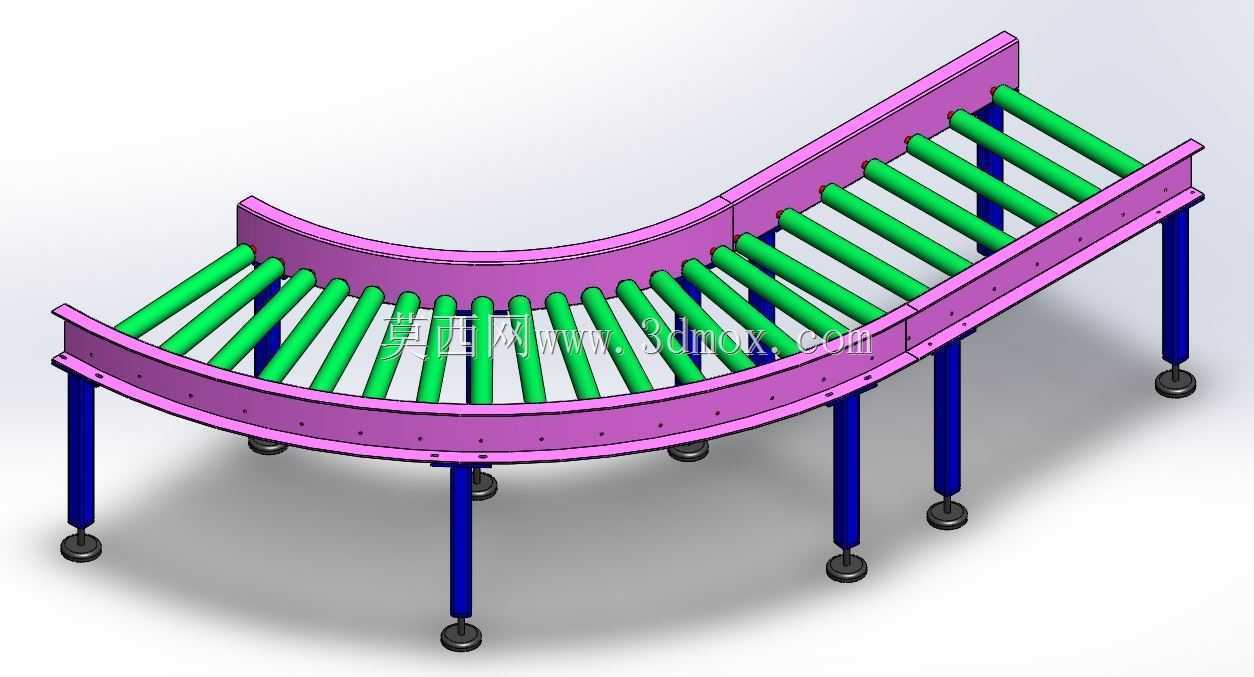

　　从结构设计来看，这款转弯辊道采用锥形辊筒作为承载输送部件，区别于直段的等径辊筒，锥形辊筒的锥度是根据转弯半径、输送速度匹配计算的，能保证辊筒表面各点的线速度和转弯轨迹匹配，避免物料在转弯过程中出现打滑、偏移、卡滞的问题。机架采用折弯钣金拼焊结构，内侧和外侧的护边高度统一，既能对输送物料起到侧向导向防护作用，也能为辊筒的安装提供稳定的支撑基准，支腿采用可调脚杯结构，可根据现场地面的平整度调整支腿高度，保证整个输送面的水平度，避免物料因为台面倾斜出现跑偏。

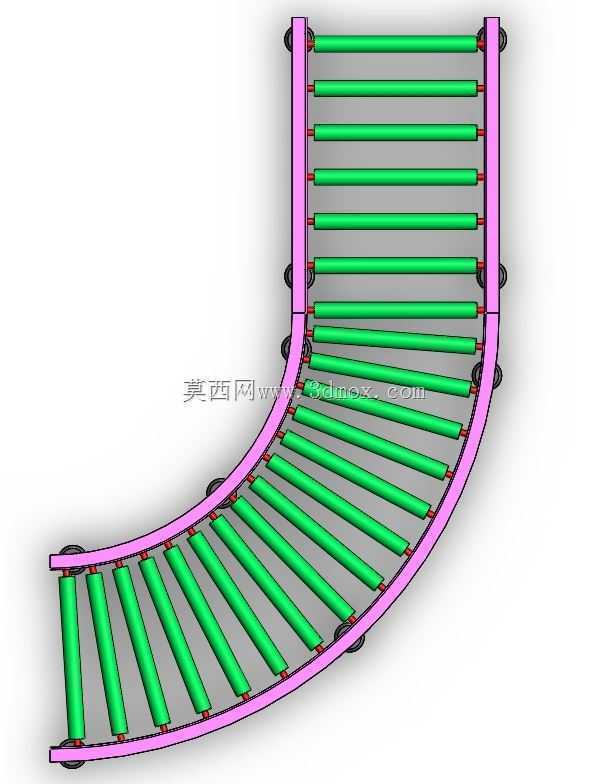

　　实际应用中，这款转弯辊道可以和同带宽的直段辊道无缝对接，不需要额外做过渡转接结构，对接时只需要保证两端输送面的高度一致、侧边护边对齐即可，安装边界清晰，转弯段的外弧半径根据常规产线的布局需求设定，不会占用过多的厂房通道空间，支腿的排布沿着转弯段的弧度均匀分布，每个支腿的受力均匀，长期承载运行也不会出现机架变形的问题。辊筒的排布间距经过优化，常规尺寸的周转箱、纸箱在输送过程中不会出现辊筒间隙卡料的问题，即使是底部偏软的包装物料，也能平稳通过转弯段。

　　设计过程中，首先要确定转弯段的角度、内转弯半径、输送带宽这几个核心参数，这款结构的带宽设定为600mm，是轻工生产、电商仓储、电子组装线里最常用的输送宽度，能适配绝大多数常规尺寸的周转物料。辊筒的安装轴端采用标准的弹簧压入式结构，后期维护更换辊筒时不需要拆解整个机架，只需要按压轴端就能快速拆下辊筒，降低维护的工作量。护边的折弯边做了圆角处理，避免操作人员在设备旁作业时被锐边划伤，符合车间设备的安全设计要求。

　　从输送功能来看，这款转弯辊道既可以作为无动力辊道使用，依靠物料自身重力或者人工推送完成转向输送，也可以在辊筒端加装链轮、多楔带轮，连接驱动电机做成动力转弯输送段，适配不同自动化程度的产线需求。做动力段使用时，驱动单元通常布置在转弯段的外侧位置，通过链传动或者带传动带动所有锥形辊筒同步转动，传动结构隐藏在护边内部，不会外露造成安全隐患，传动的张紧结构设计在机架端部，后期调整传动松紧度时操作方便。

　　在产线布局时，这款转弯辊道的安装尺寸需要提前和前后直段设备匹配，支腿的安装孔位预留了长槽调节余量，允许现场安装时有小范围的位置调整，降低现场安装的对位难度。输送面的高度可以根据对接设备的高度定制，常规的作业高度在750mm到850mm之间，适配人工操作工位的作业高度需求，如果是和自动化设备对接，也可以调整支腿长度匹配对应的设备接口高度。整个结构的受力经过校核，在额定承载范围内，机架的挠度变形量控制在允许范围内，长期运行不会出现辊筒卡滞、输送面倾斜的问题。

　　和其他类型的转弯输送设备相比，比如皮带转弯机，这款辊道转弯结构的承载能力更强，更适合输送有一定重量的工装托盘、硬质包装箱，而且辊道表面镂空，输送过程中物料表面的灰尘、碎屑可以从辊筒间隙掉落，不会积存在输送面上，适合机加工车间、包装车间这类有少量碎屑产生的场景。同时辊道结构的透气性好，如果是输送需要晾干、降温的工件，转弯过程中也能保证空气流通，不会影响工件的工艺处理效果。
