工厂布局用抛丸处理设备概念结构设计

　　做工厂前期布局规划的时候，最容易踩坑的就是表面处理工位的设备排布，尤其是抛丸这类带粉尘收集、工件上下料衔接的工序，很多项目前期只留了设备投影面积，没考虑检修空间、物料周转路径、除尘管路走向，等到设备进场才发现要么上料位和前序输送线对不上，要么检修门打开就挡住车间主通道，要么除尘管道的弯头太多压损超标，直接影响后续除尘效率。这套抛丸设备的概念模型，就是专门给前期布局和过程自动化方案对接做的，把设备各个功能段的边界、接口位置、操作空间都做了明确的建模还原，不用等最终施工图出来就能提前把工位排布、物流走向、配套管线的位置定下来，减少后期方案反复调整的工作量。

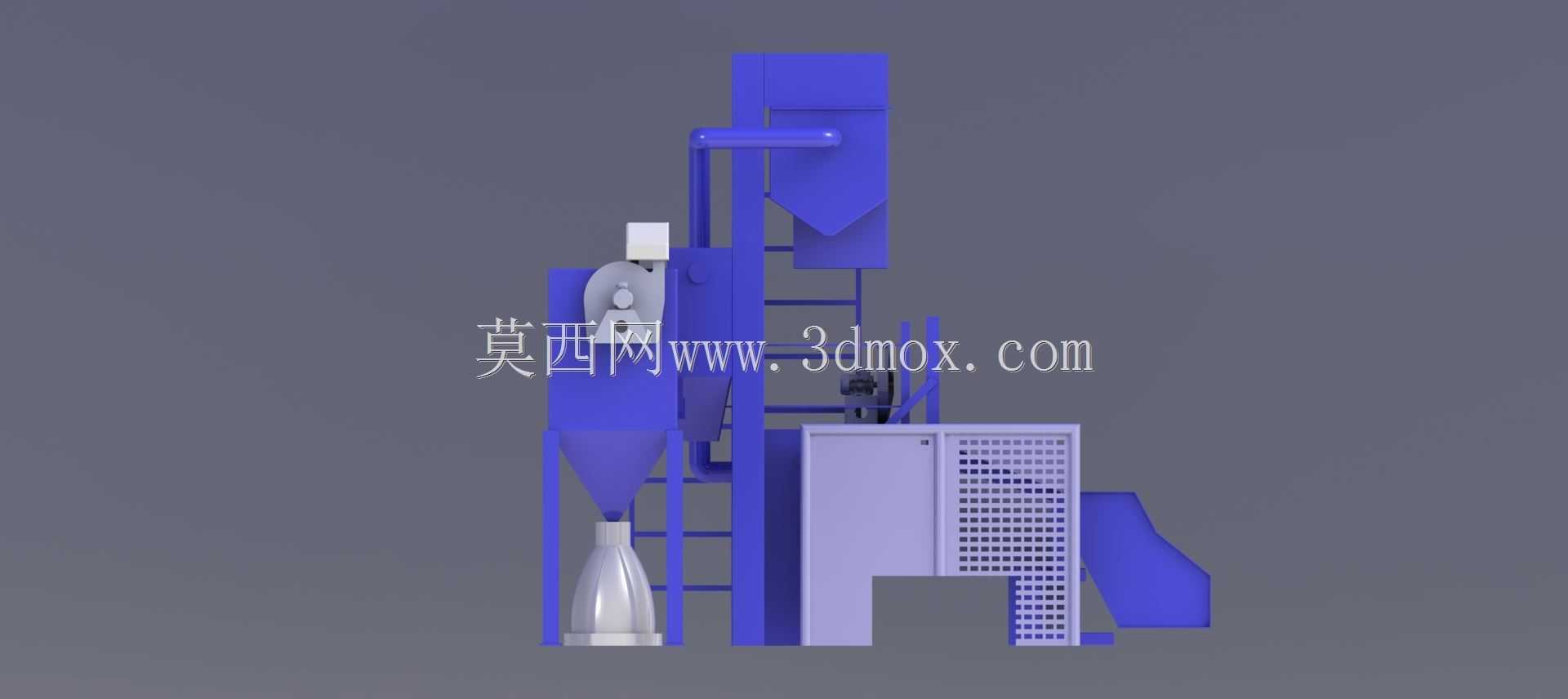

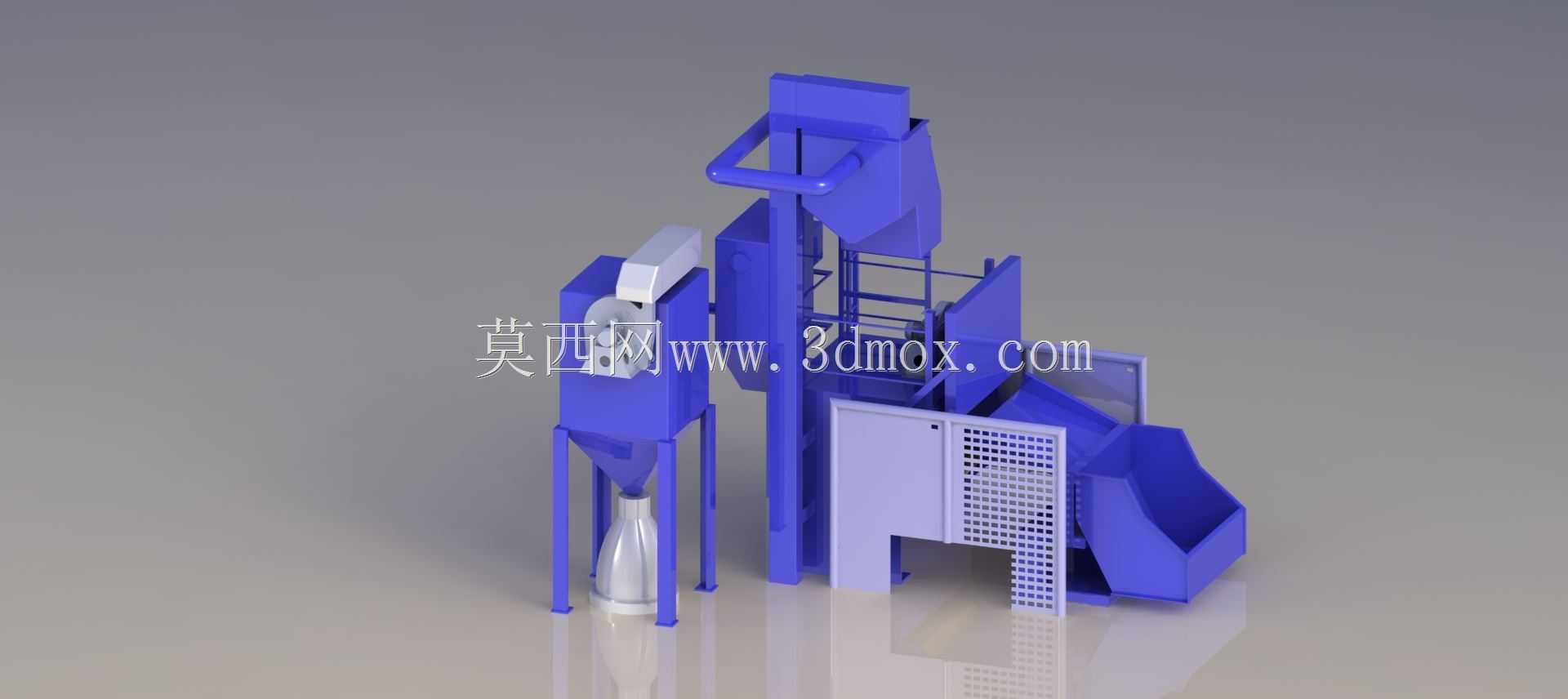

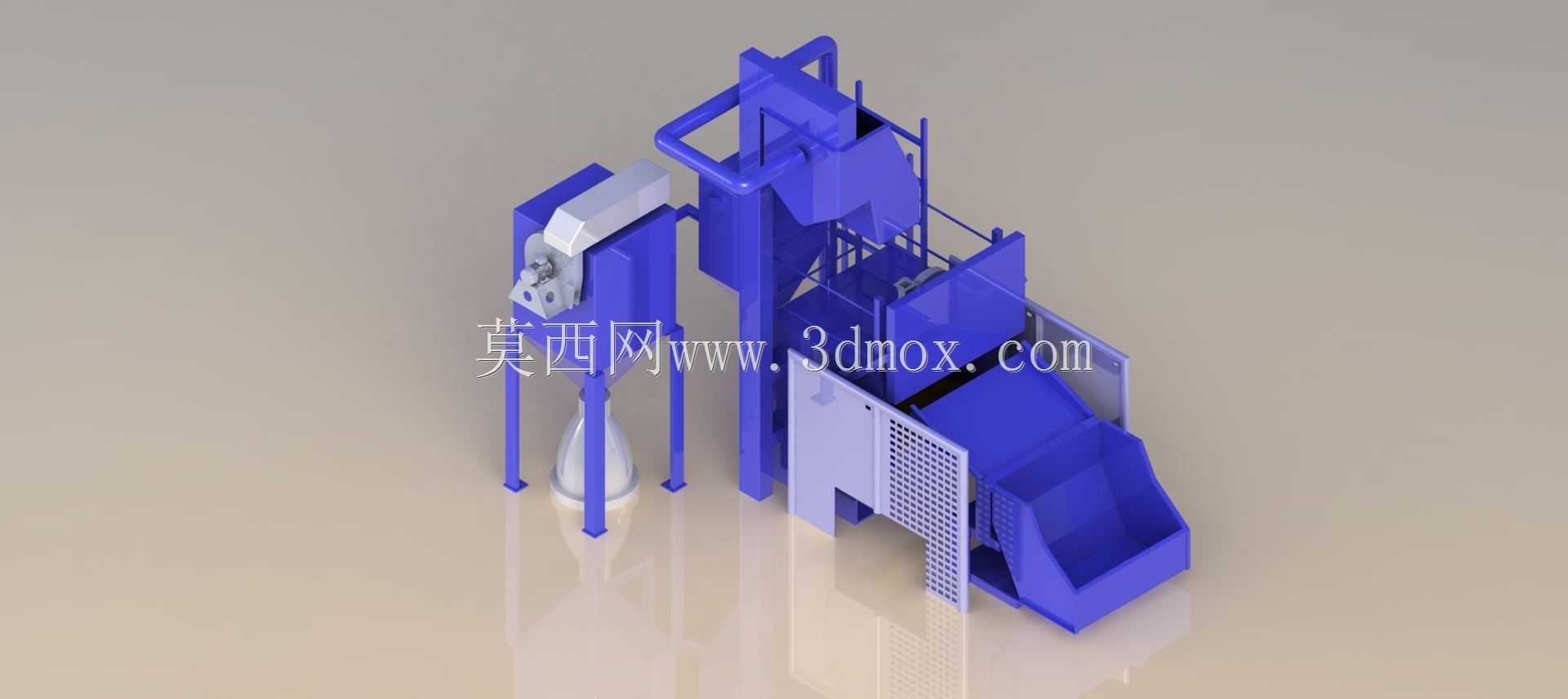

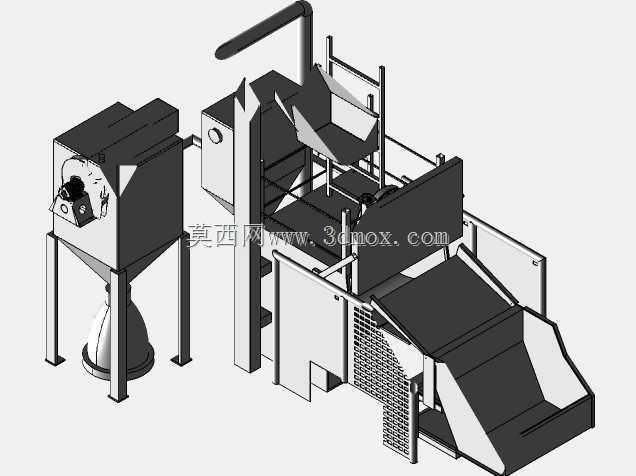

　　从结构组成来看，这套设备整合了抛丸清理主机、工件上料输送机构、丸料循环回收系统、除尘分离单元几个核心模块，和传统分体式抛丸设备不一样的是，这套概念设计把几个模块的安装底座做了集成化处理，不用现场分别做各个单元的地基找平，只要按照模型给出的安装边界做整块设备基础的预埋，就能保证各个单元的对接精度，减少现场安装的调试周期。上料端采用倾斜式料斗衔接结构，不管是配振动上料机还是皮带输送机，都能直接和前序的铸件、结构件加工工位对接，工件靠自重滑入抛丸腔室，不用额外设置推料机构，既简化了结构，也减少了设备的故障点。

　　抛丸腔室的设计上，模型里明确标注了抛头的安装位置和喷射覆盖角度，布局阶段就能提前核对工件的最大通过尺寸，避免出现工件尺寸超差卡料、或者喷射盲区导致清理不到位的问题。腔室侧面预留了检修门的开合空间，按照模型给出的边界预留，日常更换护板、检修抛头的时候不用挪动周边的管线或者其他设备。丸料循环系统的提升机布置在设备侧后方，出料口直接对接顶部的丸渣分离器，分离后的合格钢丸靠重力回到抛头料仓，减少了丸料输送的管路长度，也降低了循环过程的卡料风险。

　　配套的除尘单元和主机做了紧邻布置，模型里给出了除尘管道的接口位置和走向建议，布局的时候可以直接按照这个接口位置对接车间除尘系统，不用额外做长距离的管路转接，能有效控制管路压损，保证腔室内部的负压稳定，避免抛丸过程中的粉尘外溢到车间环境里。设备的操作位设置在上料端的侧方，既可以观察工件上料的状态，也能避开抛丸腔室的检修开启方向，操作安全距离足够，不用额外设置安全防护栏就能满足车间的安全规范要求。

　　做自动化产线对接的时候，这套模型的接口尺寸都做了标准化预留，上料端可以直接对接自动上料机械手或者输送辊道，出料端可以衔接后续的喷涂、检测工位，不用再单独测绘设备的对接尺寸，能大幅缩短产线方案的设计周期。安装边界方面，模型里把设备的最大外轮廓、检修需要预留的侧向空间、顶部管路的安装高度都做了明确标注，布局的时候只要按照这个边界留足空间，就能避免后期设备进场后出现空间不足的问题，尤其是顶部的除尘管道和车间桁车的安全距离，模型里也做了参考标注，不用后期再反复核对净高尺寸。

　　很多工厂在做抛丸工位规划的时候，容易忽略丸料补充和废屑排出的操作空间，这套模型里把加丸口、废屑排出口的位置和操作空间都做了预留，日常补充钢丸、清理分离出来的氧化皮和废丸的时候，操作通道顺畅，不用绕过其他设备或者管线。电气控制柜的安装位置也在模型里做了预留，紧邻操作位，布线距离短，日常操作和检修都很方便，不会因为控制柜位置不合理导致操作人员来回跑动，影响生产效率。

　　从结构设计的角度来说，这套概念模型没有做过多的细节冗余，把布局阶段需要关注的所有边界、接口、操作空间都做了清晰的表达，既不会因为模型过于复杂影响布局阶段的装配效率，也不会因为细节缺失导致后期方案出现偏差。不管是做新车间的整体布局规划，还是老车间的产线自动化改造，都可以直接用这个模型做工位排布的参考，提前规避掉很多现场安装和产线对接的常见问题，让表面处理工位的布置更合理，物料流转更顺畅，也能给后续的设备详细设计提供准确的边界参考。
