30kw皮带传动工业离心鼓风设备

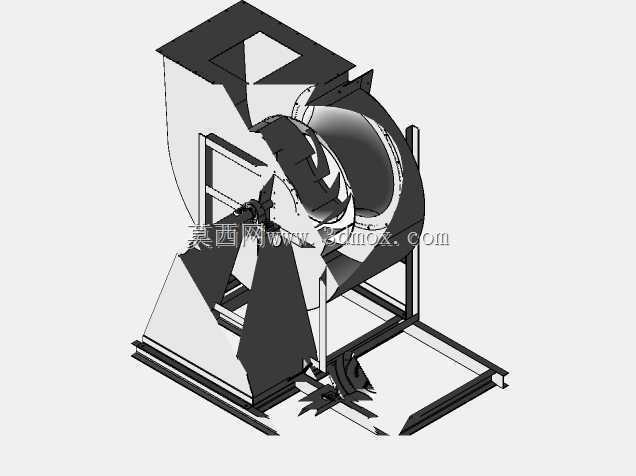

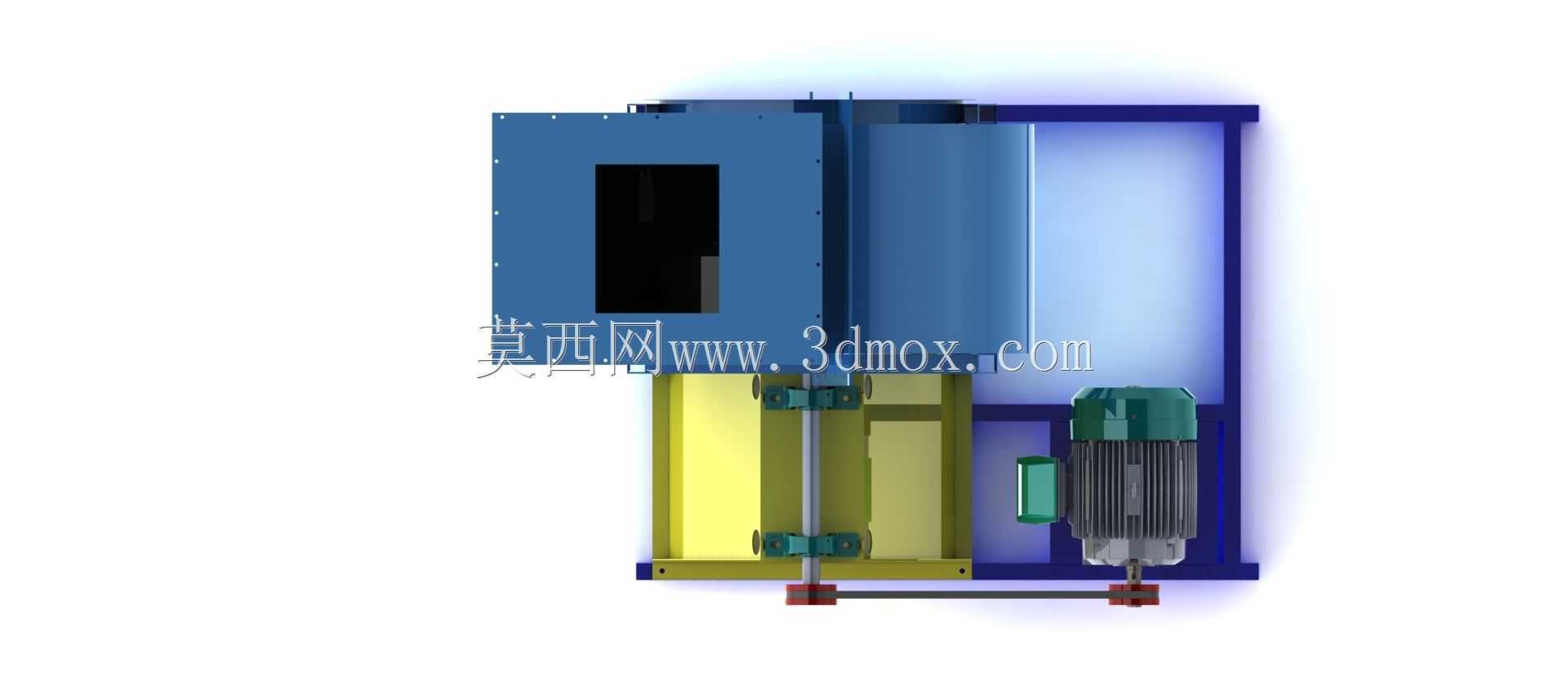

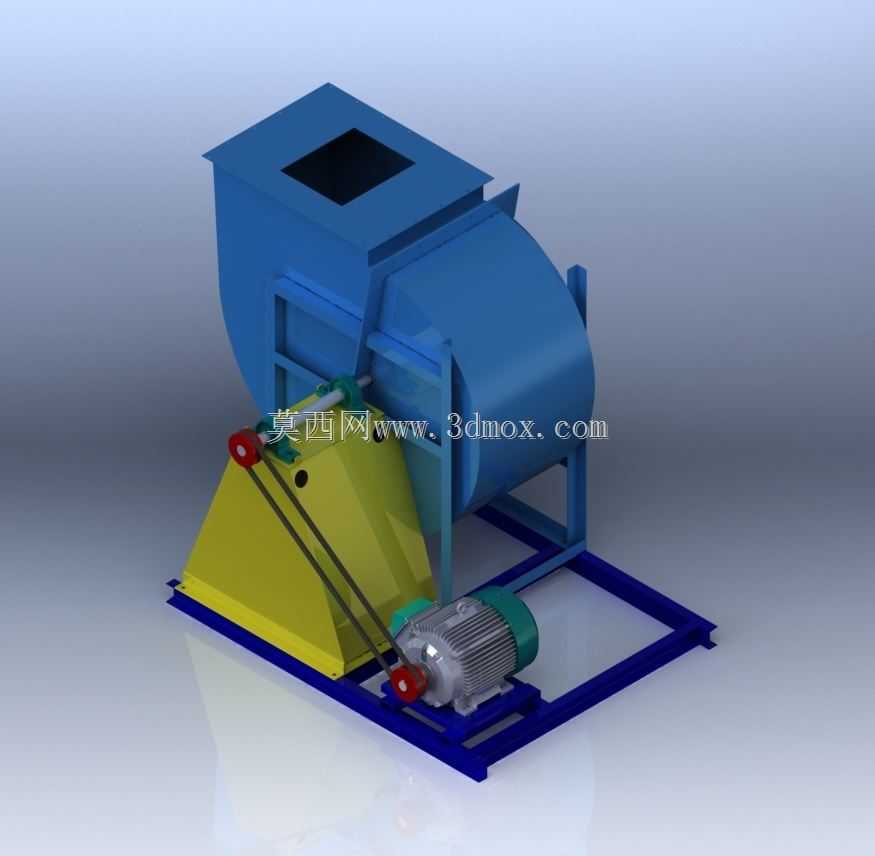

　　这款30kw功率等级的皮带传动离心式鼓风设备，三维建模过程中完全参照现场实际安装的同功率机型做1:1结构还原，所有部件的装配关系、干涉间隙都经过反复校验，可直接用于结构校核、布局参考、二次改型设计。从实际应用场景来看，这类风机广泛配套在工业除尘系统的引风段、车间集中送风系统、生产工序的废气收集管路、物料气力输送的风源端，在木工车间除尘、焊接烟尘收集、锅炉送风引风、粮食输送风送系统中都有大量同结构机型的应用，不同工况下仅需调整叶轮角度、进风口口径、电机功率即可适配不同风压风量需求。

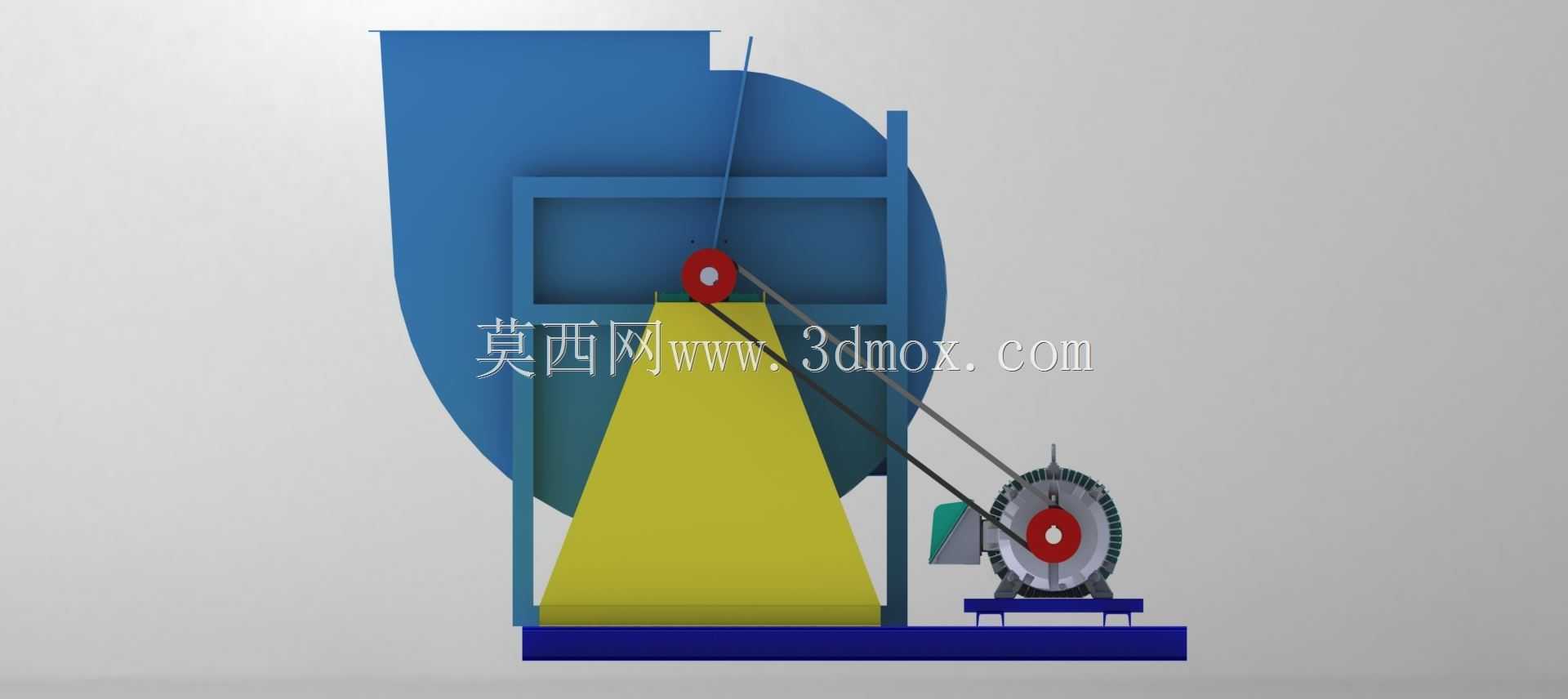

　　从结构设计思路来看，整机采用分体式布局，上部蜗壳与进风箱为独立焊接组件，下部动力段通过三角皮带实现电机与叶轮的动力传递，这种布局的核心优势是可以根据工况转速需求灵活更换皮带轮，调整叶轮工作转速，不需要更换电机即可实现风压风量的小范围适配，同时皮带传动本身具备过载缓冲能力，当管路出现异物卡滞叶轮时，皮带会先出现打滑，避免电机堵转烧毁，相比直连式风机的适配性更强，维护成本更低。建模时特意还原了蜗壳的渐开线型线，进风箱的90度转向导流结构，避免气流在进风段出现紊流损失，实际运行中这种带方形上入风口的结构，更方便对接上方垂直布置的除尘管道，不需要额外加装90度弯头，减少管路沿程阻力。

　　安装边界方面，整机底部采用一体式型钢焊接机架，机架的地脚螺栓孔位按照通用工业风机的安装规范做了等距布置，机架的承重梁做了加厚处理，能够承受30kw电机满负荷运行时的振动载荷，不需要额外做混凝土基础加固，直接通过膨胀螺栓固定在硬化地面即可。安装时需要注意进风口上方预留至少1.2倍管径的直管段，避免气流偏载导致叶轮动平衡失效，皮带轮外侧必须加装安全防护罩，现场安装时防护罩的固定孔位在机架上已经预留，不需要现场二次打孔。设备的侧面预留了轴承座的注油孔位置，日常维护时不需要拆解蜗壳即可完成轴承润滑，轴承座采用剖分式结构，更换轴承时仅需拆开轴承座端盖即可作业，不需要拆卸整个叶轮和蜗壳，大幅缩短停机维护时间。

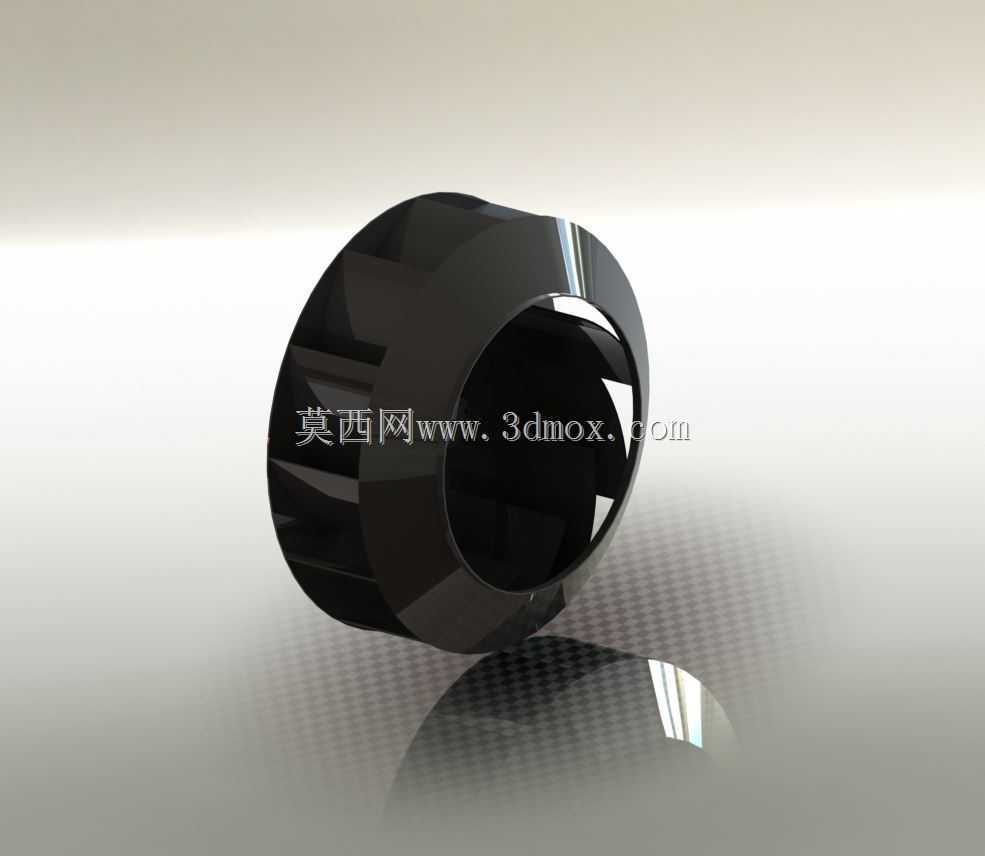

　　从功能特性来看，叶轮采用后向式叶片设计，相比前向叶片运行效率更高，噪音更低，适合长时间连续运行的工业工况，蜗壳内壁做了圆弧过渡处理，减少气流在蜗壳内部的涡流损失，出风口的法兰尺寸按照通用通风管道标准制作，可直接对接市面常见的螺旋风管、焊接风管。电机安装位设置了可调节的张紧滑轨，更换皮带或者调整皮带张紧度时，仅需松开电机固定螺栓，调整滑轨上的顶丝即可完成张紧度调节，不需要撬动电机或者重新打孔，操作便捷。建模过程中所有的焊缝位置、螺栓连接位置都做了细节还原，包括皮带的张紧角度、电机接线盒的朝向、叶轮与进风口的配合间隙，都和实际工业现场的机型保持一致，结构设计人员可以直接参考该模型完成风机的选型布局、管路对接设计、安装基础设计，不需要额外测量实物尺寸。
