螺旋叶片冲压成型工装结构设计

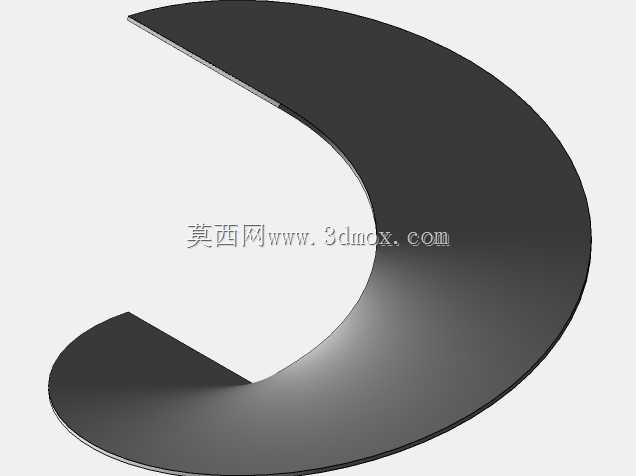

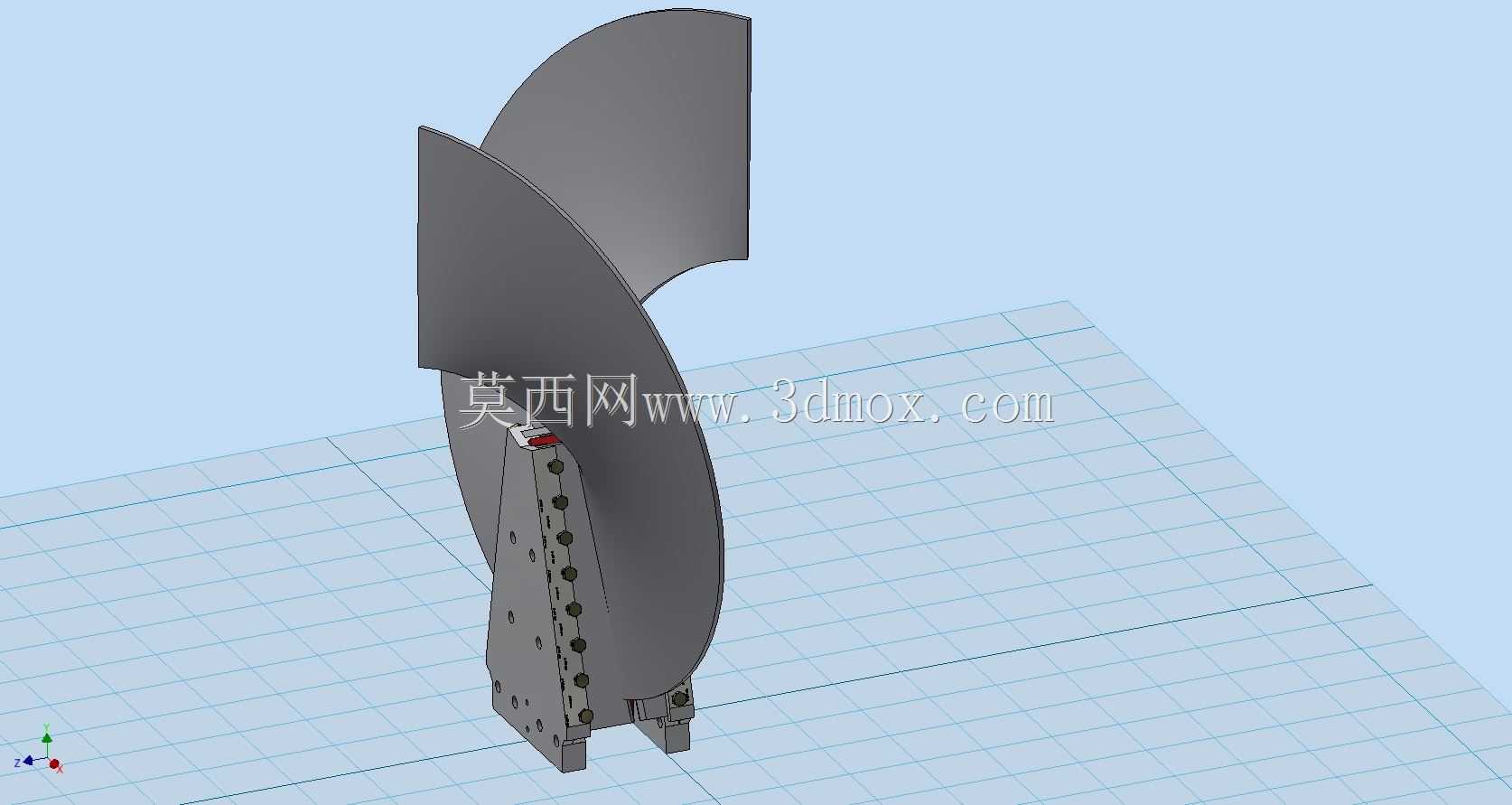

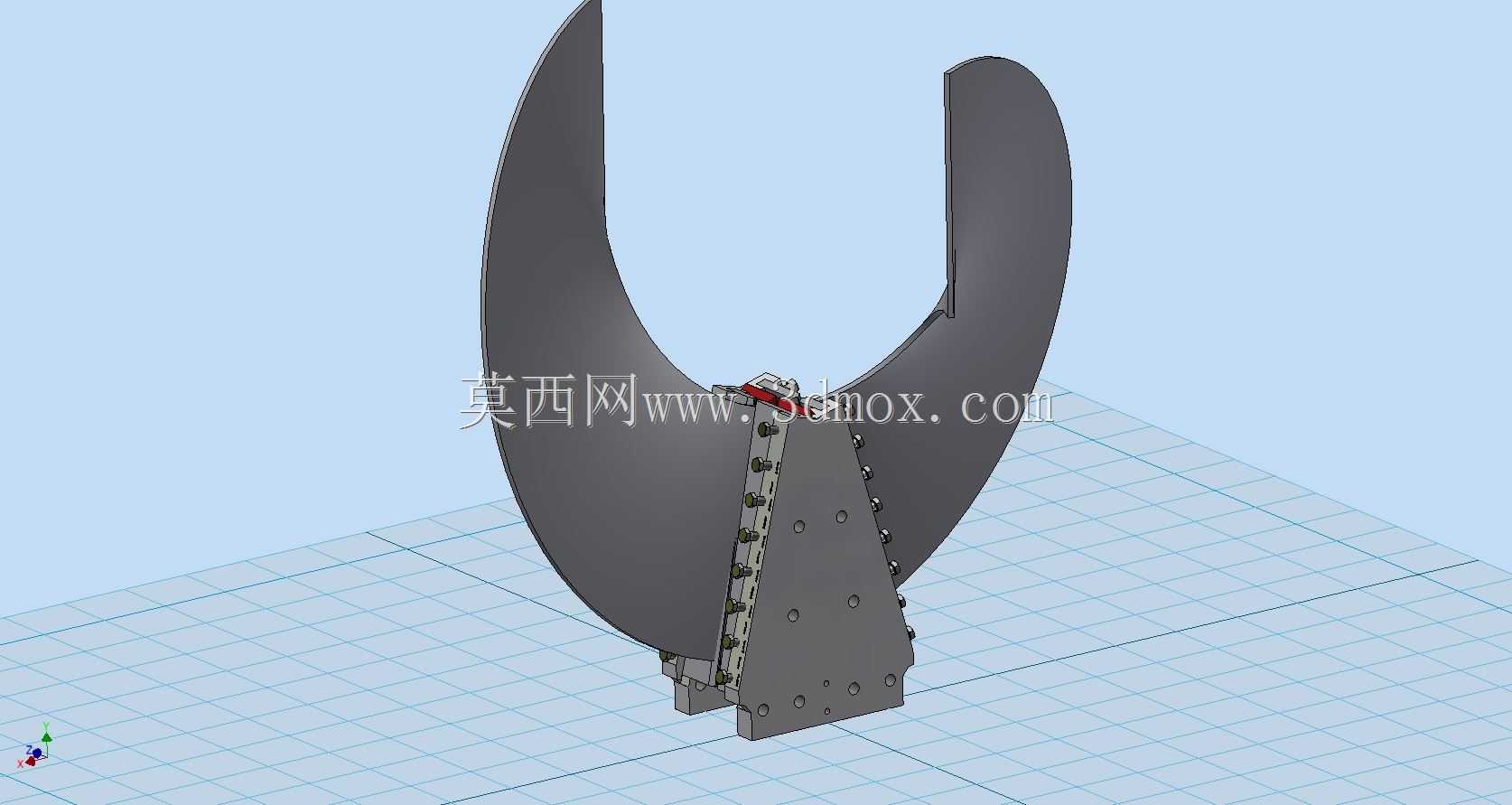

该套成型结构主要面向螺旋钻具生产、输送螺旋叶片加工、农用深耕部件制造等场景，用于将平直金属带材通过冷压成型工艺加工为连续等距螺旋形态的叶片部件，解决传统手工敲制叶片螺距不均、成型弧度偏差大、生产效率低下的行业痛点，适配厚度2mm至6mm的低碳钢、耐磨钢带材的成型加工，产出的叶片可直接焊接于螺旋钻杆、输送绞龙轴体上，广泛应用于工程钻探、粉体物料输送、农业深耕整地、矿山物料转运等领域的核心部件生产。整套成型结构采用立式排布设计，核心成型工作面为双曲面仿形模块，模块曲面严格匹配目标螺旋叶片的导程、升角与弧度参数，带材送入定位工位后，两侧成型模块沿预设导向轨迹做同步回转压合动作，使带材沿曲面发生连续塑性变形，一次压合即可成型单段标准弧度的螺旋叶片段，无需多次校形调整。结构底部设置带定位销孔的安装基座，基座上的安装孔位采用标准化间距设计，可直接固定于通用压力机工作台面，无需额外加工过渡连接工装，基座与上部成型模块之间设置可调节导向支撑结构，可根据加工叶片的宽度、导程参数更换对应规格的成型镶块，适配不同直径、不同螺距的螺旋叶片加工需求，无需更换整套模架，大幅降低多规格产品生产的工装投入成本。成型模块的压合面做了圆角过渡处理，避免压合过程中带材表面出现压痕、开裂缺陷，模块侧边设置带材定位挡边，确保每次送料的位置精度一致，保证成型后每段叶片的弧度、螺距偏差控制在0.5mm以内，成型后的叶片无需二次校形即可直接进入焊接工序。整套结构的运动部件采用自润滑导向设计，长期往复压合作业也不会出现卡滞、磨损偏移问题，立式排布的结构占用工作台面空间更小，操作人员上下料的操作路径更短，相比卧式成型结构的生产效率提升约40%，同时成型过程中带材的受力更均匀，成型后的叶片内应力分布一致，后续焊接到轴体上不会出现回弹变形，能有效保证螺旋钻、输送绞龙成品的动平衡性能，减少设备运转过程中的振动、异响问题，延长整机的使用寿命。
