车间物料搬运平板手推车结构设计

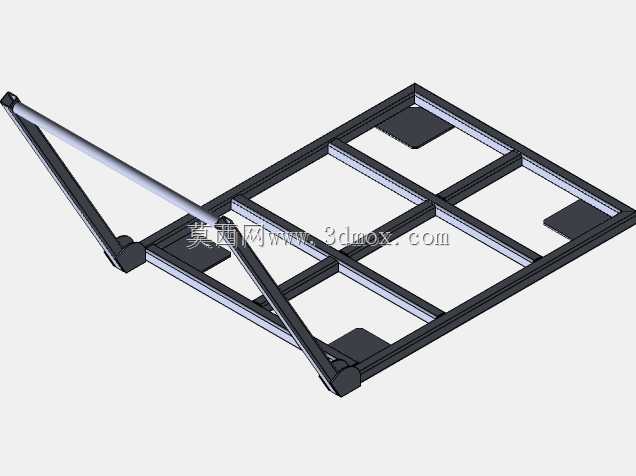

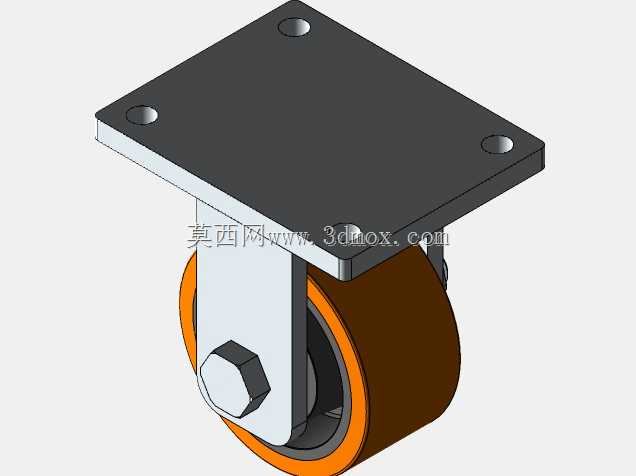

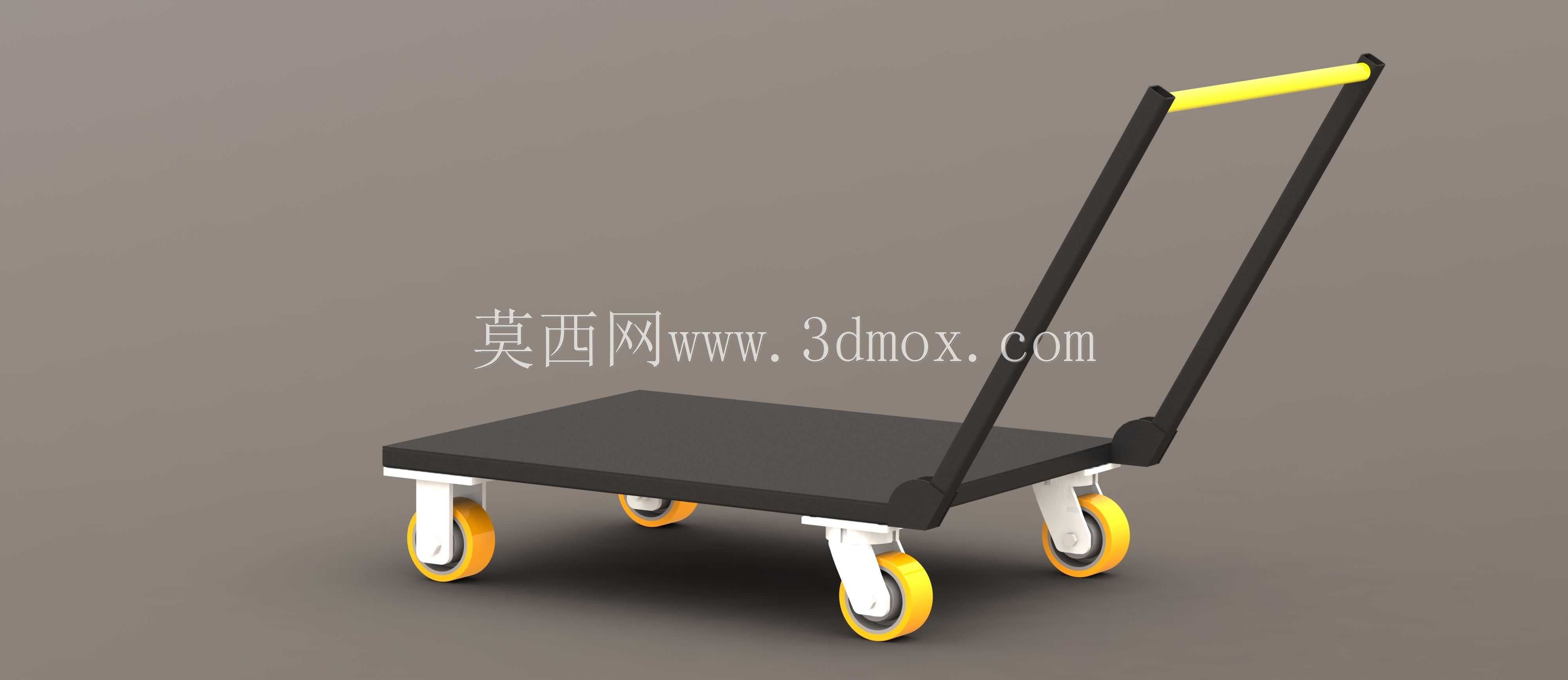

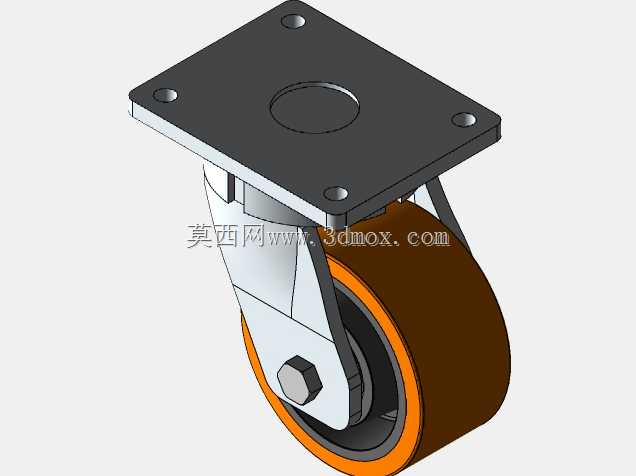

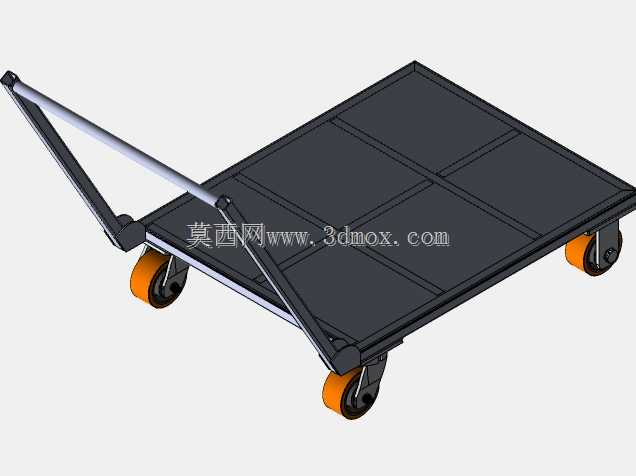

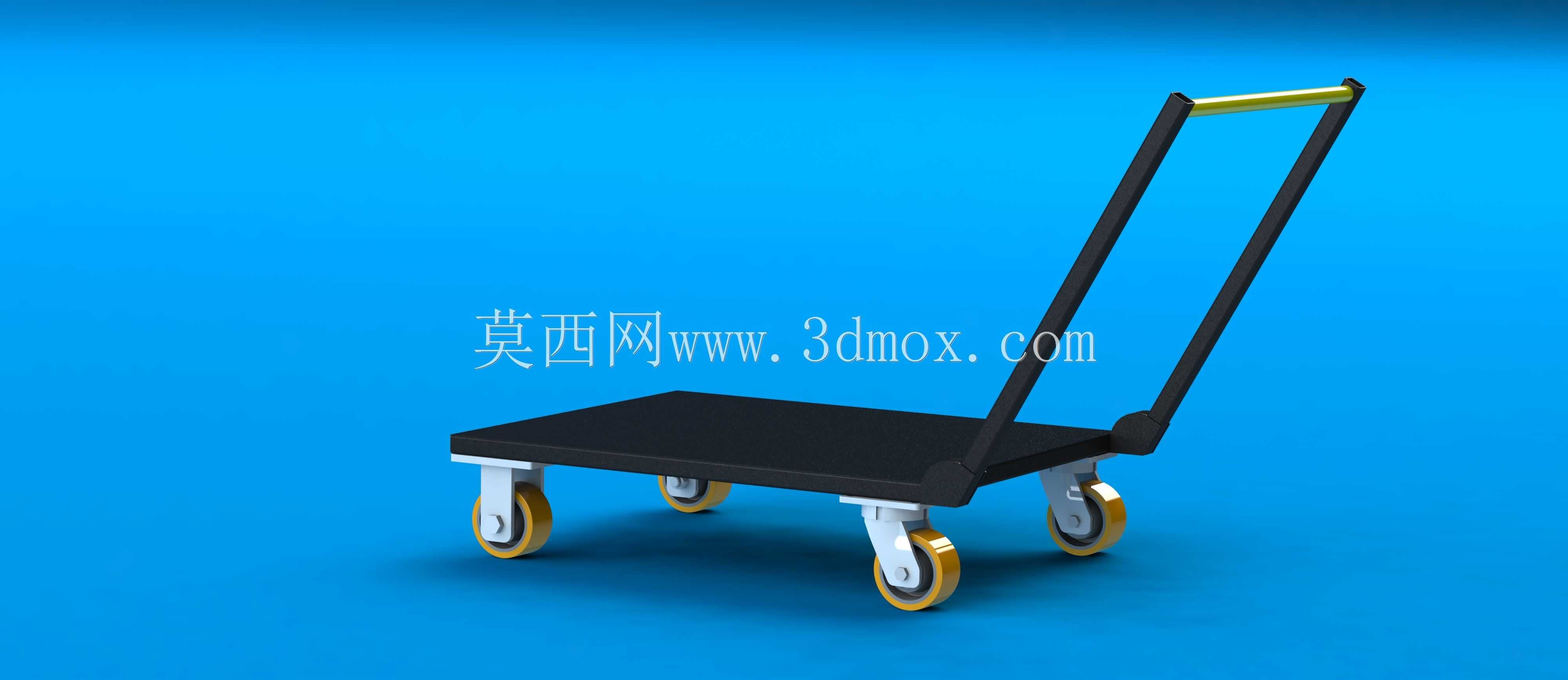

这款平板手推车主要面向生产车间内部的短距离物料转运场景，覆盖生产工位间的零配件周转、仓储区域到生产线的物料配送、轻型加工件的工序间转移等核心使用需求，能够适配生产现场狭窄通道、电梯轿厢、货架间过道等多种通行环境，解决人工徒手搬运重物效率低、易磕碰损伤工件、易造成作业人员腰肌劳损等实际问题，是生产制造现场降低一线搬运劳动强度、提升厂内物流周转效率的基础作业工具。整车采用全焊件结构设计思路，承载平板选用加厚冷轧钢板一体裁切成型，底部通过多道横向加强筋与框架焊接为整体，避免长期承载重物出现板面凹陷、框架变形的问题，整体结构无多余拼接缝隙，日常使用中不易积存加工碎屑、灰尘油污，清洁维护十分便捷。倾斜式拉杆采用圆管弯折焊接成型，握持位置包裹防滑耐磨的柔性护套，拉杆与平板框架的连接位置设置加强三角撑结构，同时预留合理的转动间隙，不使用时可将拉杆放平贴合板面，减少闲置状态下的空间占用，堆叠存放时也不会出现结构干涉。行走结构选用四个万向脚轮均匀布置在平板底部四角，脚轮支架采用加厚冲压钢板焊接固定在平板框架下方，轮体选用高弹性聚氨酯材质，既能够保证在环氧地坪、水泥地面、瓷砖地面等多种车间常见地面上行走静音无刺耳异响，也具备良好的耐磨性能，长期使用不易出现轮面开裂、脱胶的问题，万向转动结构内置润滑轴承，转向灵活无卡滞，推行过程中可以轻松调整行进方向，即使在狭窄的工位间隙也能顺利转向通行。设计过程中充分考虑了实际使用的安装边界与尺寸适配性，平板的长宽尺寸控制在常规栈板的适配范围内，既能够承载整箱的标准零配件、小型加工工装、轻型成品件，也不会因为尺寸过大导致无法进入常规货梯、车间安全通道；整车离地高度设置在符合人体工程学的合理区间，配合倾斜角度适配多数作业人员身高的拉杆，推行时作业人员无需过度弯腰，长时间搬运作业也能降低腰部受力负荷；脚轮的安装位置预留了足够的转动空间，转向过程中轮体不会与平板框架、拉杆结构发生剐蹭，同时脚轮支架的焊接位置做了圆弧过渡处理，避免尖锐边角在搬运过程中刮蹭工件、磕碰作业人员。整车结构没有复杂的传动与电控部件，日常使用仅需定期检查脚轮转动状态、焊接位置是否出现开焊即可，维护成本极低，能够长期稳定适配车间内的高频次物料搬运需求，在保证结构强度满足日常承载要求的前提下，尽可能简化冗余结构，控制整车自重，让作业人员单人即可轻松操控，空载移动时也不会产生多余的负重负担。
