依巴拉3M卧式管道离心泵结构设计

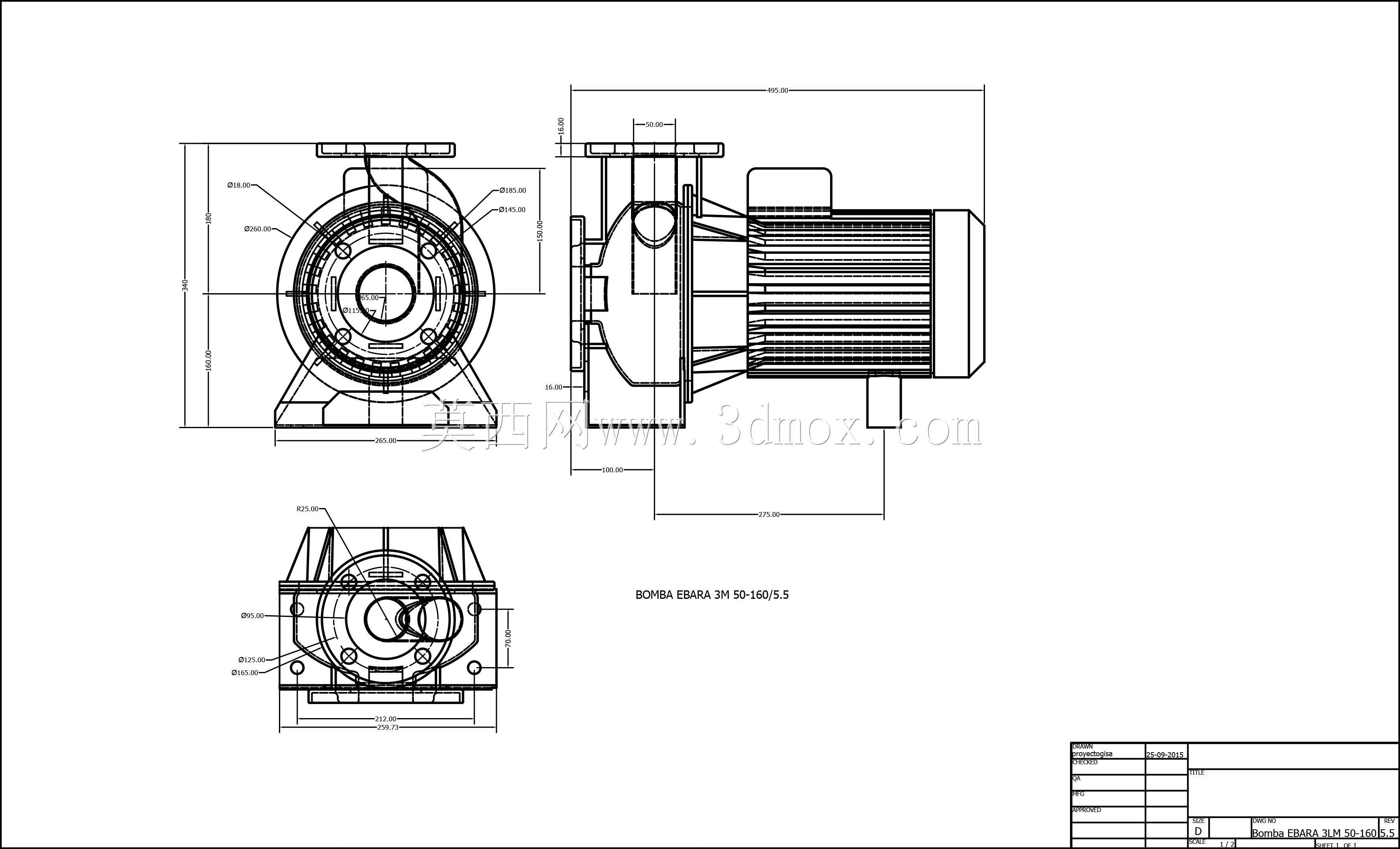

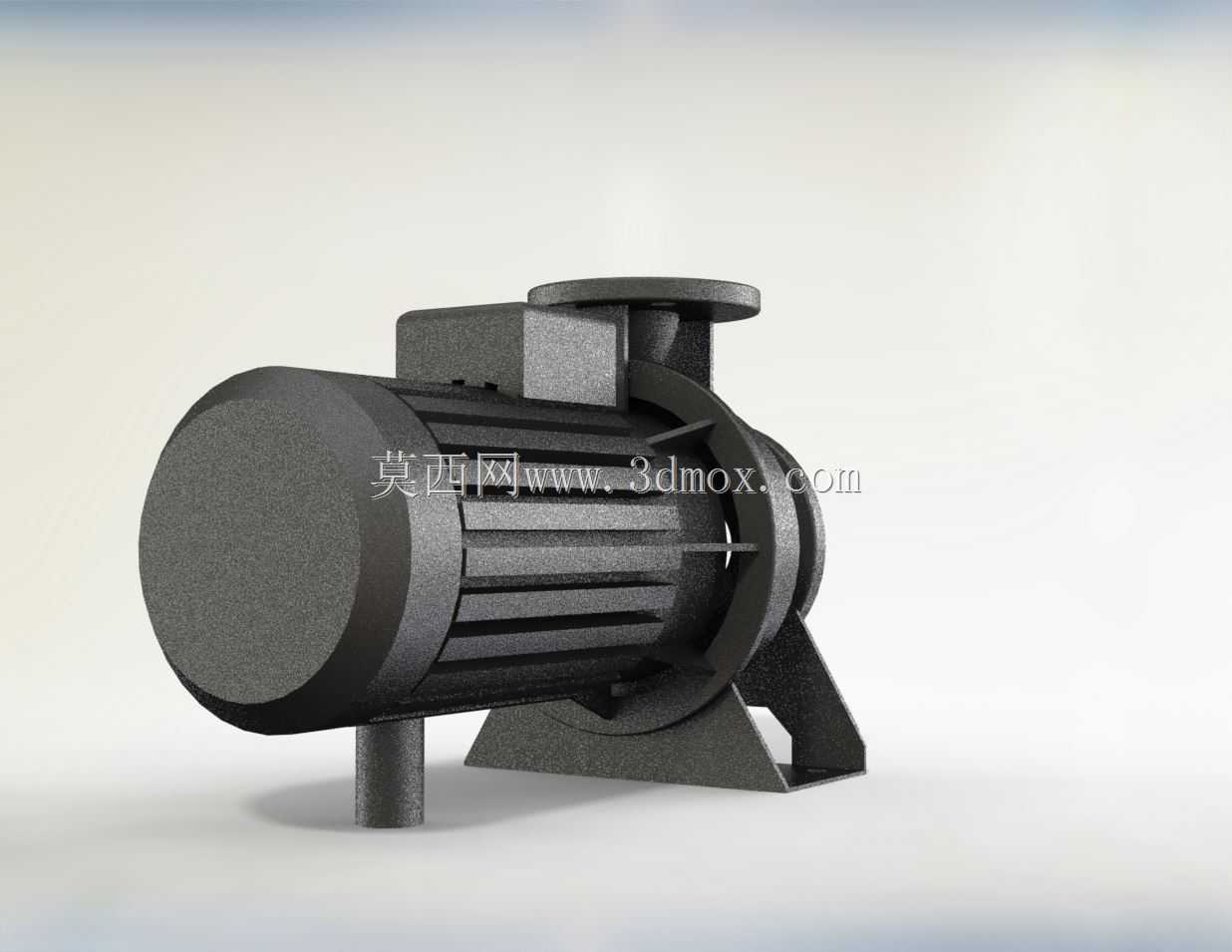

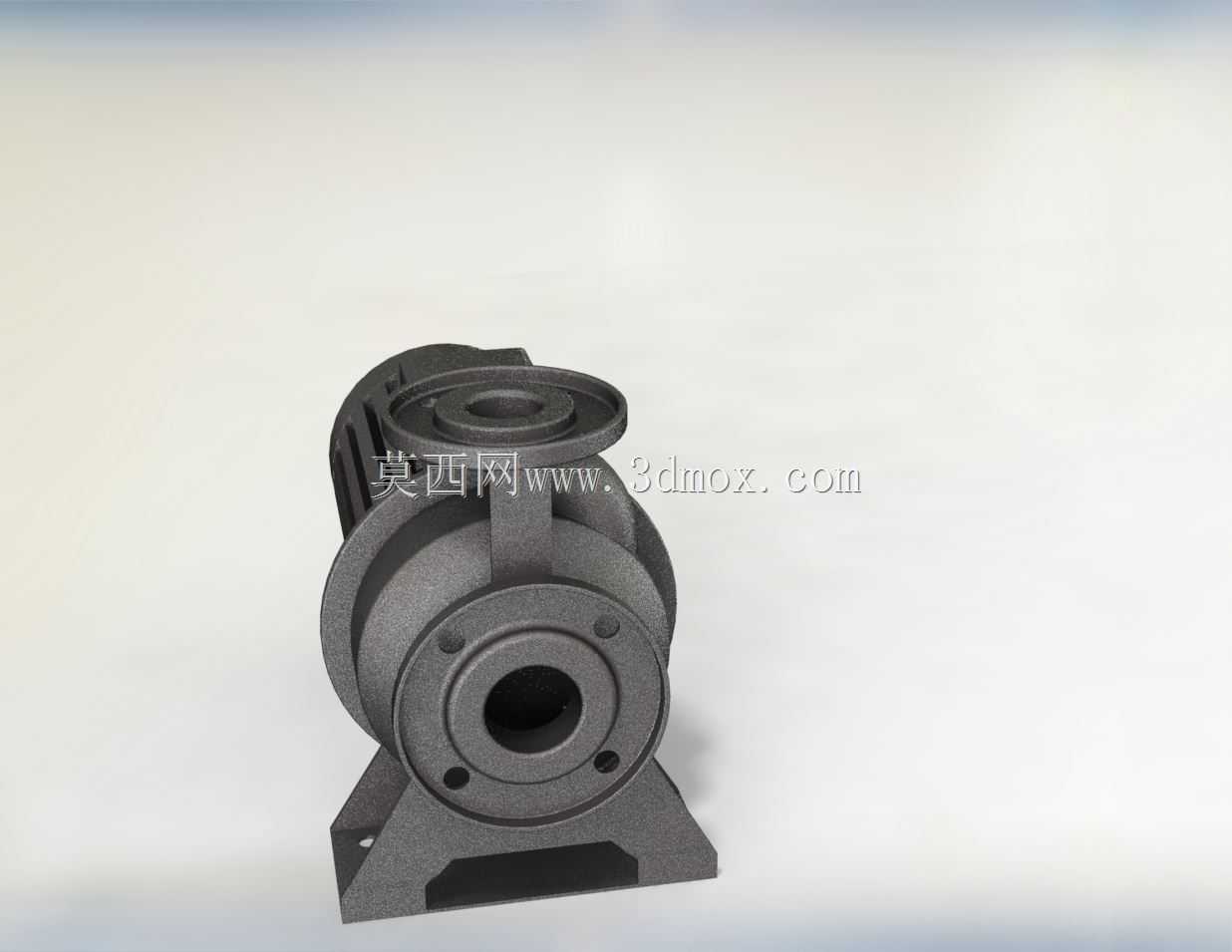

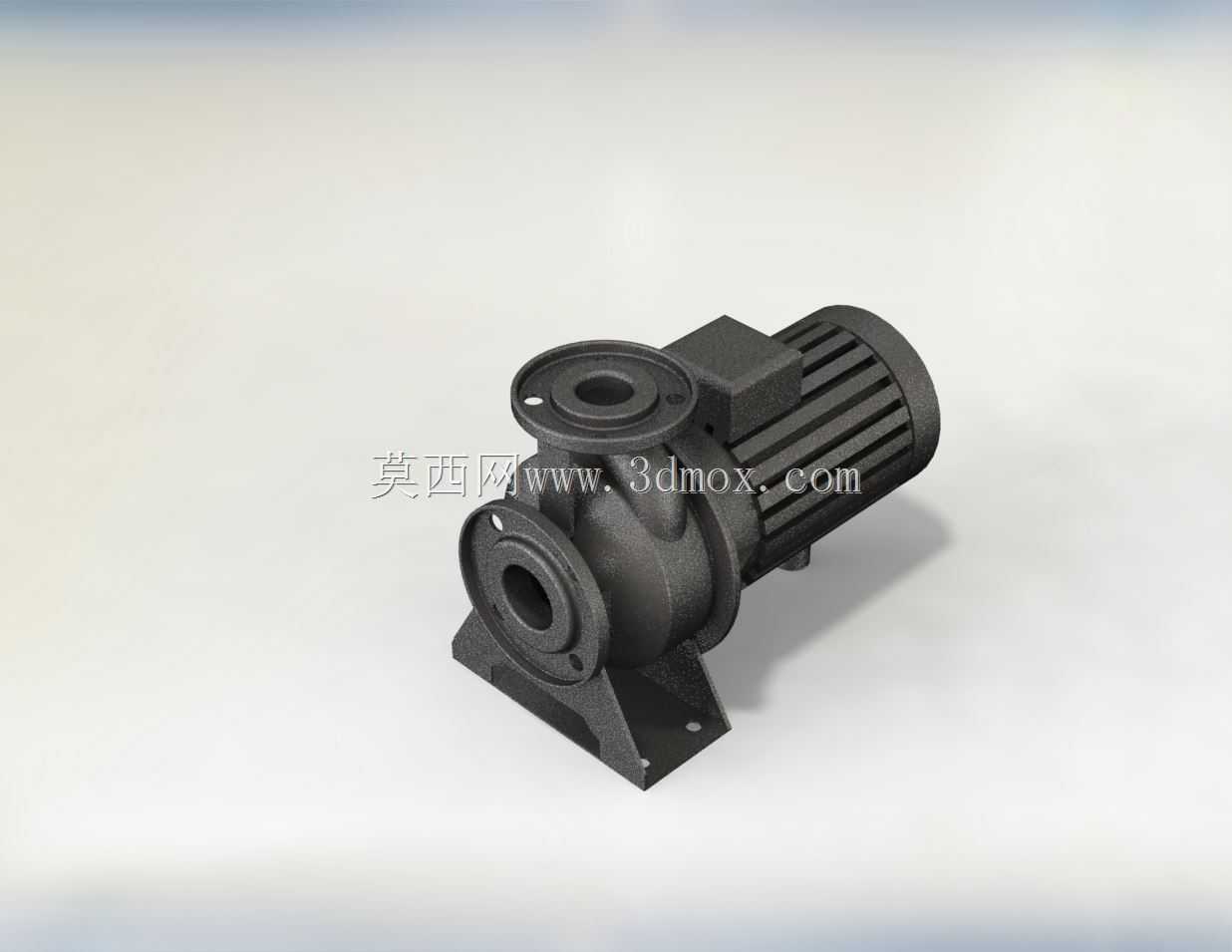

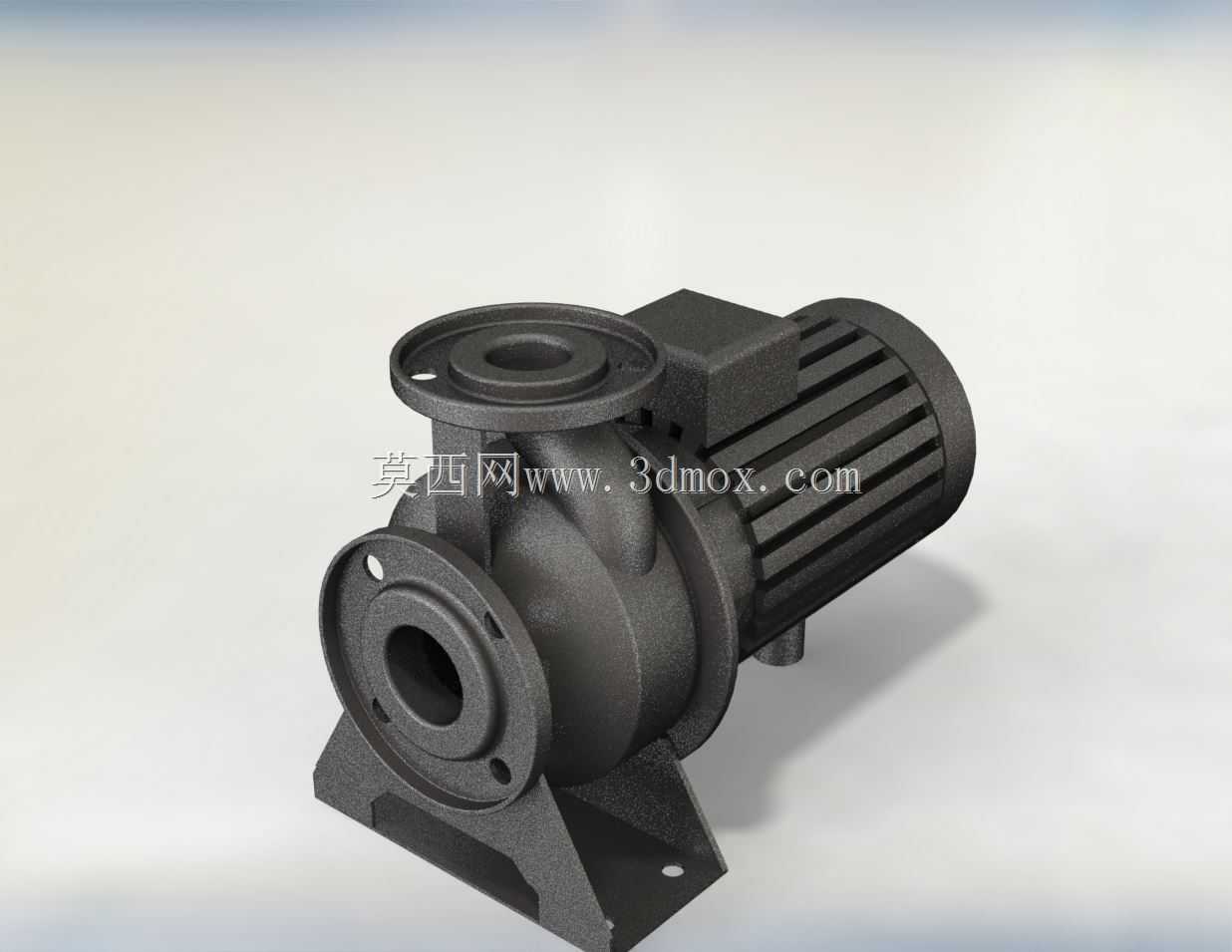

这款卧式离心泵的设计围绕民用供水、农业灌溉、工业厂房流体增压、消防系统供水、供暖循环、空调水系统输送以及工业液体转运等多场景需求展开，可适配清水、低腐蚀性冷冻水等常规介质的输送作业，覆盖从民用住宅供水到轻工业生产流体循环的多元使用需求。从功能特性来看，该泵采用电机与泵体直联的紧凑结构设计，取消了传统联轴器的冗余传动结构，既降低了传动过程中的能量损耗，也大幅缩减了设备整体的占地空间，同时减少了后期运维过程中对中校准的工作量。泵体采用双法兰接口设计，进出口法兰的螺栓孔位、密封面尺寸均匹配通用工业管道安装标准，可直接对接同口径的给排水、循环管路，无需额外定制转接配件，大幅降低现场安装的改造成本。在设计思路上，这款泵的水力流道经过顺滑过渡优化，叶轮采用闭式离心结构设计，能够在运行过程中减少流体在流道内的湍流与冲击损失，提升流体输送效率，同时降低运行过程中的流体噪音，适配对噪音控制有要求的民用建筑、商用楼宇场景。泵体底部设置一体化铸造的安装底座，底座预留的安装螺栓孔位经过同轴度校准，能够保证设备安装后电机轴与泵轴的同轴度偏差控制在允许范围内，避免运行过程中出现轴封偏磨、振动超标的问题。从安装边界来看，该泵的进出口中心距、底座安装孔间距、整机高度与宽度尺寸均适配常规泵房的安装空间要求，进出口法兰的朝向为水平同轴布置，可直接接入水平铺设的管路系统，无需额外调整管路走向。电机外壳采用散热筋结构设计，能够在连续运行过程中快速导出电机工作产生的热量，保证设备在长时间连续运行工况下的温度处于合理区间，提升设备连续运行的可靠性。泵体的过流部件采用适配常规输水场景的材质设计，能够耐受日常供水、循环水系统中的轻微腐蚀，延长设备的整体使用寿命。轴封部位采用通用的机械密封结构，在保证密封效果、减少介质渗漏的同时，也方便后期运维过程中的密封件更换，降低设备全生命周期的维护成本。
