小型电动管材弯曲加工弯管设备结构

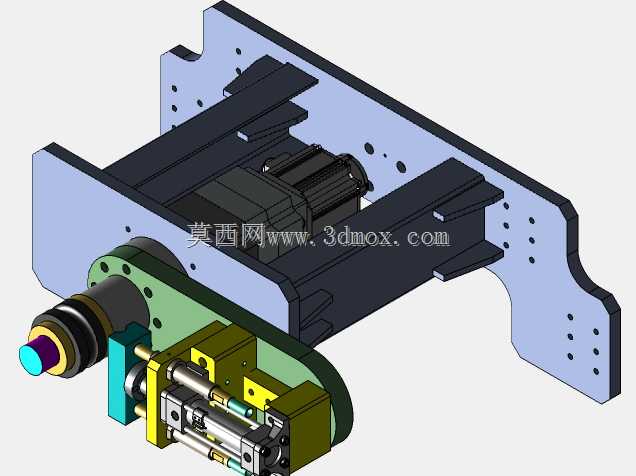

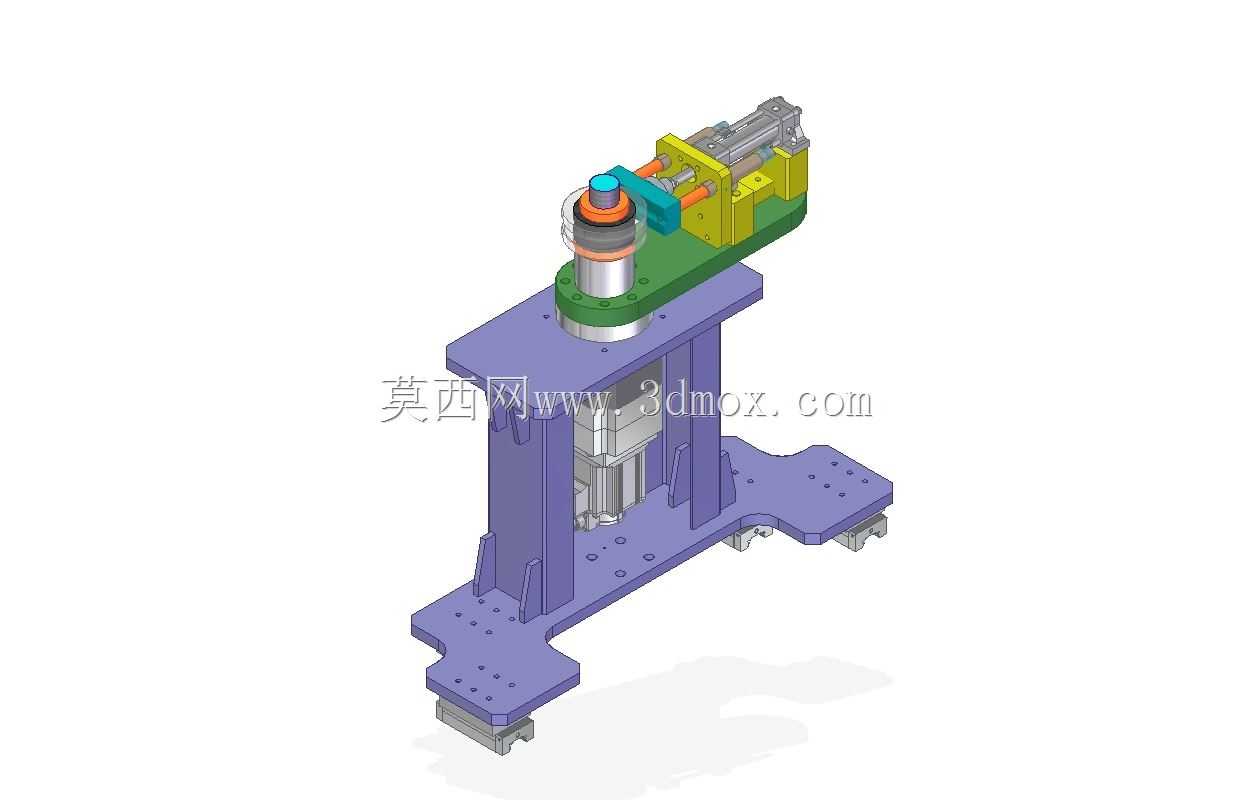

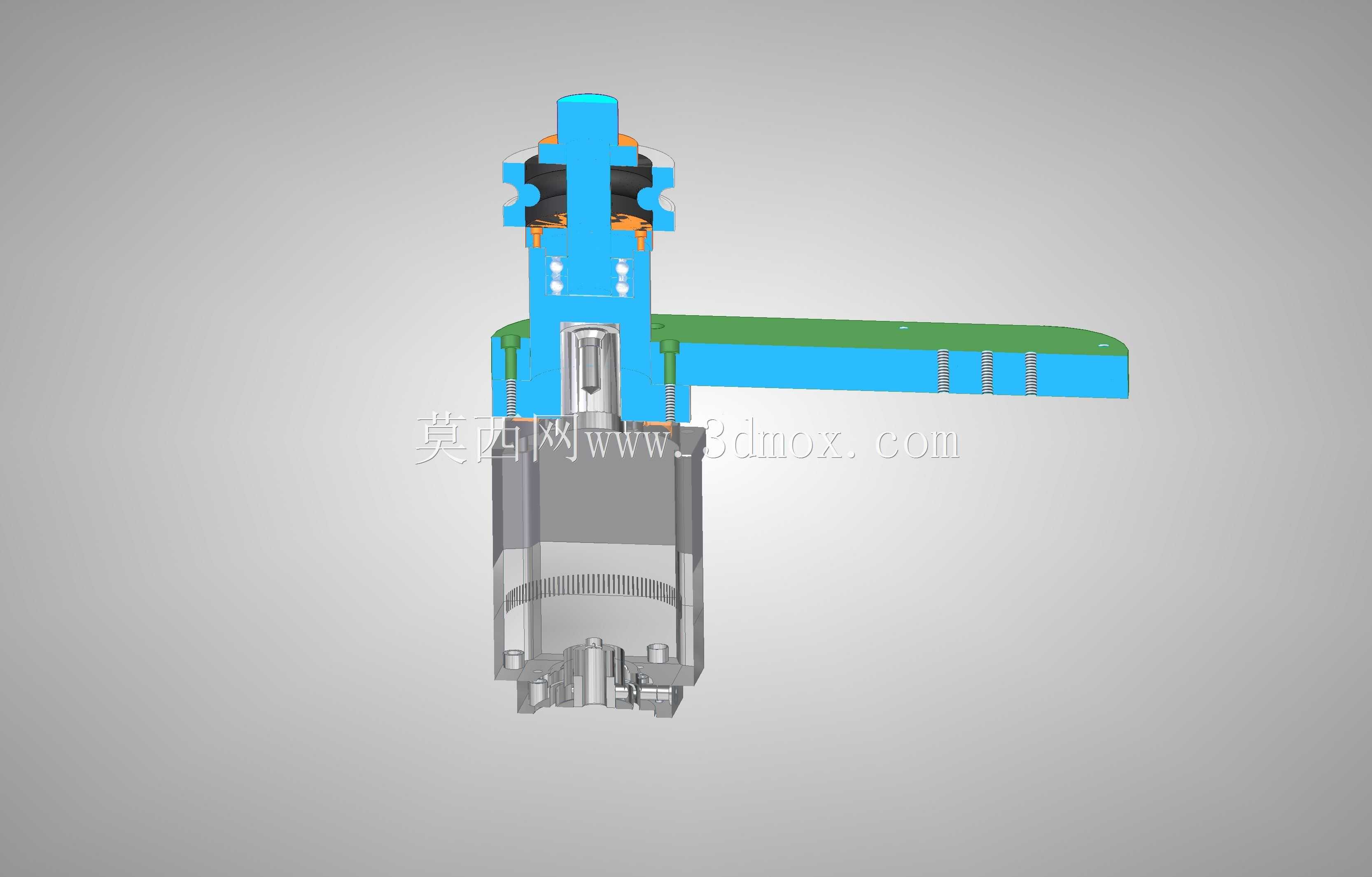

这款弯管设备主要面向五金加工、家具制造、汽配管路预制、小型钢结构加工等场景的小规格金属管材冷弯作业需求，可适配圆管、方管等多种截面的金属管材，完成2度到180度范围内的定角度弯曲加工，替代传统手动弯管的低效作业模式，也可适配生产线旁的定点弯管工序，满足小批量多批次的管材弯折加工需求。设备核心采用电机驱动旋转施力的工作逻辑，依靠电机输出旋转扭矩带动旋转模具动作，将穿入定位工位的管材沿模具型面逐步弯折，相比液压类弯管设备结构更紧凑，运行噪音更低，日常维护难度更小，适合加工壁厚均匀、弯曲半径固定的常规管材，弯折过程中管材贴合模具型腔走料，可有效避免管材弯折处出现瘪陷、褶皱、开裂等常见加工缺陷，保障弯制成品的管路通径一致性与外观平整度。从设计思路来看，整体采用双侧立式支撑板作为主体承载框架，将驱动电机内嵌安装在框架中部的空腔内，既充分利用了框架内部空间压缩整机横向尺寸，也通过双侧板的对称支撑保证电机输出轴的同轴度，减少运行过程中的径向跳动；前端执行端集成了夹紧定位组件、旋转弯模组件与导向限位组件，管材穿入后先由夹紧块锁定管身位置，旋转弯模在电机带动下沿设定回转中心转动，配合侧方导向块约束管材走料方向，保证弯曲角度的精准度，各功能组件采用模块化装配设计，易磨损的夹紧块、弯模均可快速拆卸更换，适配不同管径、不同弯曲半径的加工需求，无需对整机主体结构进行拆解调整。整机安装边界充分考虑车间工位的布置需求，双侧支撑板上预留了多组标准化安装孔位，既可以直接通过螺栓固定在通用工作台面上作为 standalone 加工工位使用，也可以对接自动化生产线的进料、出料机构，集成到连续加工产线中；设备前端操作区域无多余外凸结构，操作人员上下料的操作空间充足，驱动部分与执行部分的布局做了安全防护考量，运动部件不会暴露在常规操作的触碰范围内，降低作业过程中的安全风险。整体结构没有冗余的复杂传动链路，动力传递路径短，传动损耗低，长期运行的稳定性更有保障，针对小规格管材的弯制作业场景做了专门的结构优化，在保证弯管精度的前提下尽可能压缩了整机的体积与制造成本，适配中小型加工车间的日常生产需求。
