带安全防护围栏的多工位旋转包装设备

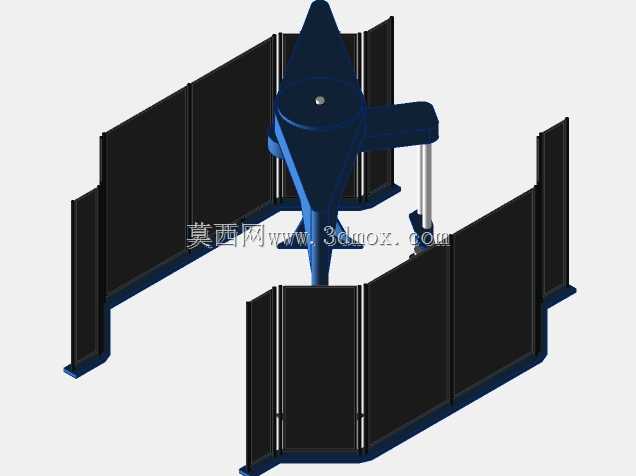

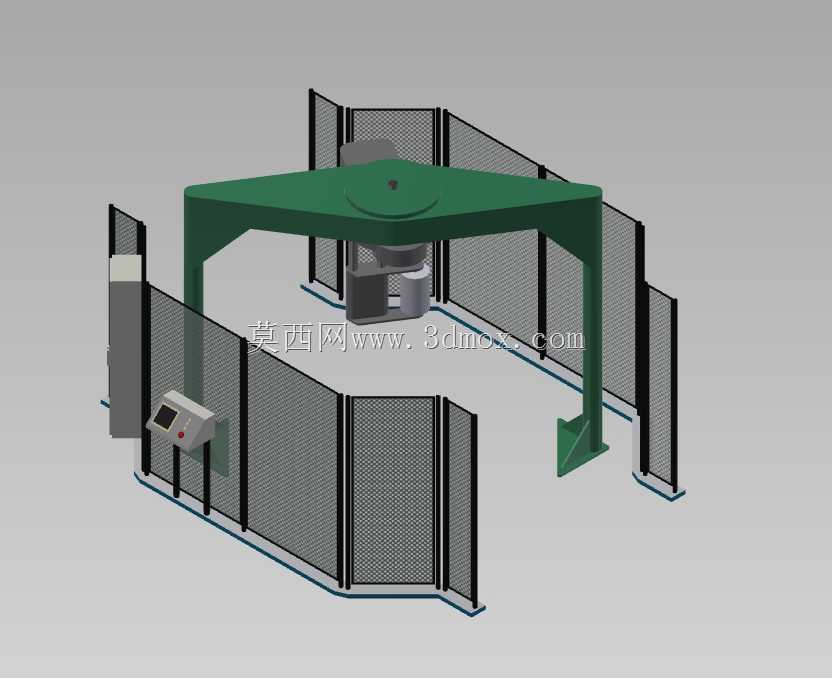

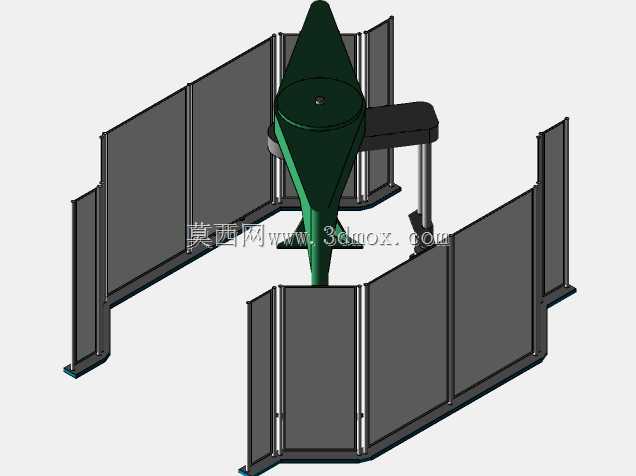

该款包装设备主要面向快消品、五金零部件、小型工业成品的批量包装作业场景，常见于电子配件生产车间、食品分装产线末端、日化产品加工工段，可衔接上游分拣输送线与下游码垛工位，完成待包装物料的多工序连续包装处理，替代传统单工位人工包装的低效作业模式，适配中小批量多品类的柔性包装生产需求。设备核心采用龙门式旋转多工位架构，中心旋转主轴可带动四个作业工位同步轮转，依次完成上料、包装裹覆、封口压合、下料输出的全流程工序，各工位动作并行开展，相比单工位往复式包装设备，作业效率可提升三倍以上，有效缩减产线包装段的占地长度与人员配置。设备外围配置全围合式网格安全防护围栏，围栏采用框架式拼接结构，网格间隙符合工业设备安全防护间距要求，可避免作业人员误入设备运行区间引发安全事故，围栏预留检修门与操作工位开口，操作侧集成嵌入式控制箱，控制箱带操作按键与状态显示模块，方便作业人员在安全区域外完成设备启停、参数调整、异常复位等操作，无需频繁进入防护区间内部。设计阶段充分考虑车间安装与运维的便捷性，整体设备采用模块化拆分设计，龙门支撑框架、旋转工位组件、防护围栏、控制单元均可拆分运输，现场无需大型吊装设备即可完成组装调试；设备底部预留可调式支撑脚，可适配车间地面存在的小幅平整度误差，保证旋转工位运行时的同轴度与稳定性，避免长期运行出现工位偏移、包装精度下降的问题。安装边界方面，设备整体占地为规则矩形区域，防护围栏外围预留不小于八百毫米的运维通道，方便后期开展部件检修、耗材更换作业，设备顶部龙门架最低点距离地面预留足够的操作空间，不会干涉上方车间管线排布，进料与出料口高度可根据对接产线的输送高度做适配调整，无需额外增设过渡输送机构即可完成产线衔接。设备的旋转驱动组件内置在龙门架顶部腔体内，外部做全封闭防护，可避免车间粉尘、包装碎屑进入传动结构，延长核心部件的维护周期，各工位的执行组件采用快装式接口，可根据不同包装物料的尺寸、包装形式快速更换适配的工装夹具，无需对设备主体结构做大幅改动，即可适配纸盒封装、薄膜裹包、袋装封口等多种包装工艺需求，适配多品类共线生产的柔性制造需求。
