锥底式液体计量储料罐结构设计

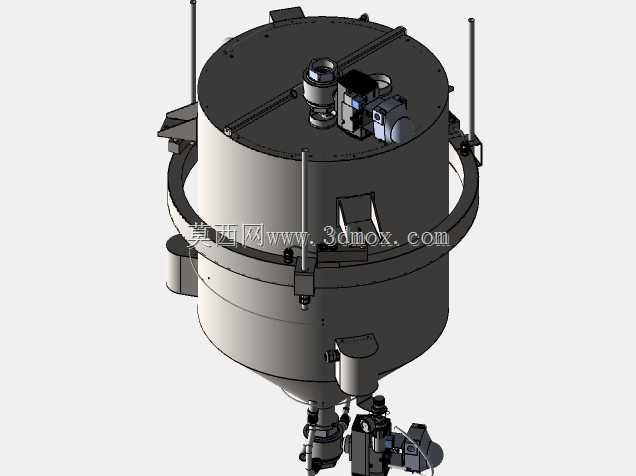

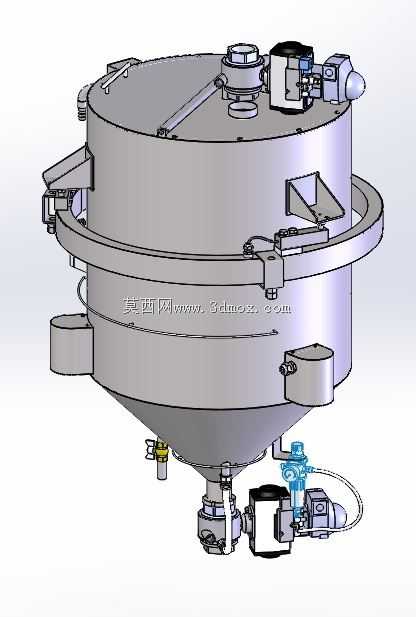

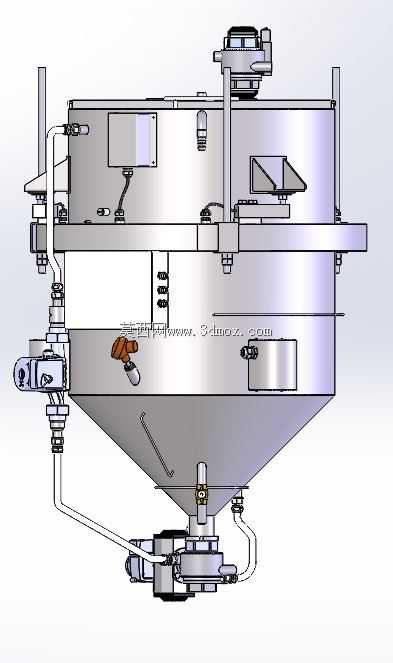

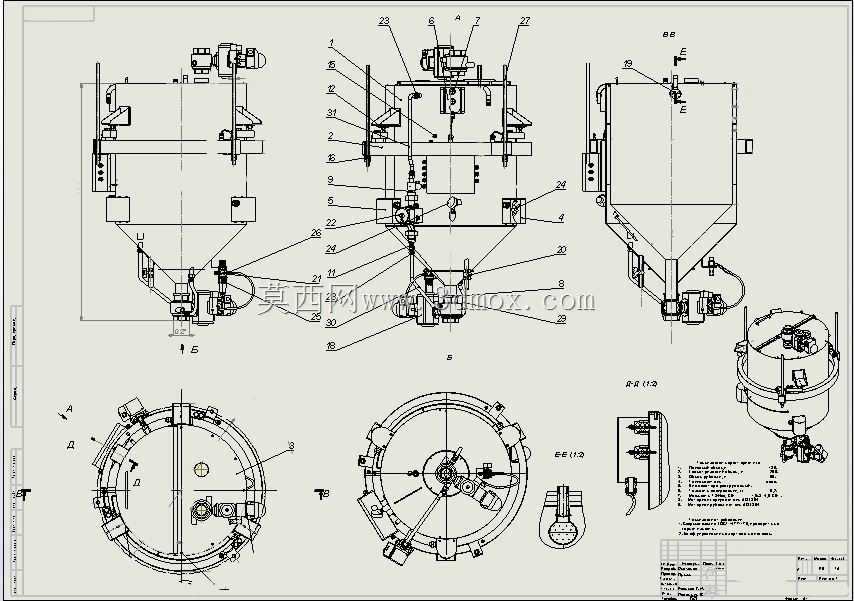

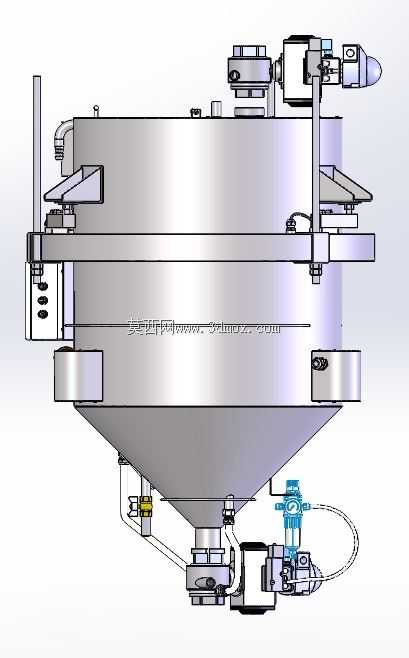

该锥底式液体计量储料罐主要应用于精细化工、食品加工、医药制剂等需要精准控制液体投料量的生产场景，可作为生产线前端的暂存计量单元，衔接上游供料管路与下游反应、调配、灌装工序，解决传统储料设备出料残留多、计量精度差、管路布局杂乱的常见问题。设备核心用途是实现液态物料的密闭暂存与定量输出，可适配不同粘度的水性、油性液态物料，避免物料敞口存放带来的挥发、污染风险。从功能特性来看，罐体上部设置多组快装接口，可分别对接进料管、呼吸阀、液位检测元件、清洗喷淋装置，满足不同工况的外接功能拓展需求；罐体中部设置环形安装支座，可直接架设在生产车间的钢架平台上，支座上预留的螺栓孔可实现快速定位固定，降低现场安装的调整难度；锥底结构设计可让罐内液体依靠自重向底部出料口汇聚，最大程度减少罐内物料残留，避免不同批次物料交叉污染。底部集成的计量调控组件包含控制阀、流量检测单元与导流管路，可根据生产需求设定出料剂量，实现液体物料的精准定量输出，侧边布设的走线与走管支架可将外接的气管、信号线、辅助管路规整固定，避免管路干涉设备运行。设计过程中优先考虑罐体的承压稳定性与出料流畅性，筒身采用等径直段设计保证储料容积的利用率，锥段角度经过反复校核，既保证物料自流顺畅，又控制整体设备高度，适配常规车间的层高限制；罐体侧面预留的观察位可方便运维人员直观查看罐内物料状态，顶部的驱动组件可按需搭配搅拌结构，适配易沉降分层的液态物料使用。安装边界方面，设备整体重心集中在中下部的支座位置，安装时仅需保证支座平面水平度偏差在允许范围内即可，底部管路预留足够的操作空间方便后期维护拆卸，外接接口均采用标准快装规格，可直接对接车间现有通用管路，无需额外定制转换接头。
