快开式圆形过滤端盖结构设计

　　本次设计的快开式圆形过滤端盖，主要应用于低压流体输送管路的过滤环节，常见于化工配料管线、食品饮料输送管路、循环水旁滤系统的过滤器筒体端部，用来实现过滤腔的快速启闭，满足频繁更换滤网、清理滤渣的作业需求，相比传统螺栓紧固的端盖结构，能大幅缩减开盖操作的辅助工时，降低一线运维人员的劳动强度。

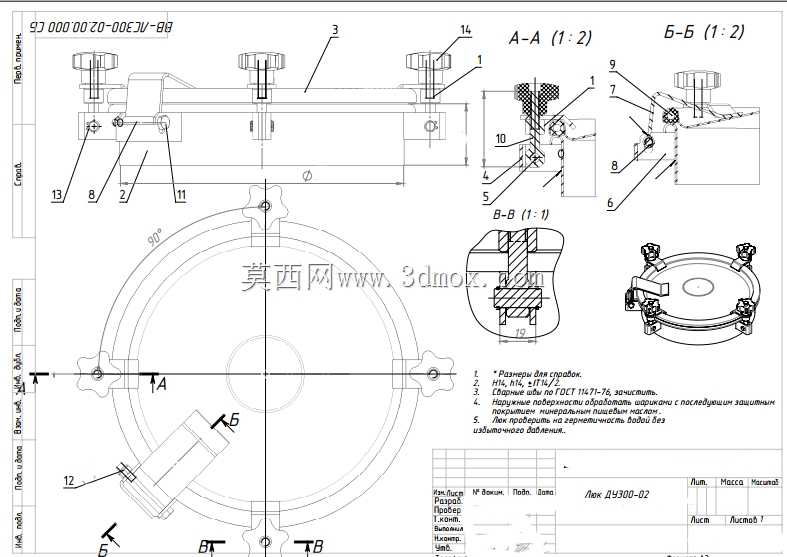

　　从结构功能来看，该端盖采用吊环式快开锁紧逻辑，端盖本体通过侧边铰接支座与过滤器筒体法兰连接，铰接轴处设置耐磨衬套，避免长期开合转动造成的铰接位磨损松旷，端盖与筒体贴合面嵌入环形密封胶条，闭合状态下通过另一侧的旋转锁扣压紧，锁扣采用偏心凸轮压紧结构，扳动锁柄即可实现端盖的压紧与松开，无需逐个拧动紧固螺栓，锁止状态下可承受0.6MPa以内的工作内压，满足常规低压管路的承压要求。端盖内侧设置滤网压装台阶，可适配不同目数的圆形冲孔滤网或编织滤网，滤网通过压圈固定在端盖内侧，流体经过滤网时可拦截流体中的固体颗粒杂质，避免杂质进入下游管路造成阀门卡涩、喷嘴堵塞等故障。

　　设计过程中优先考虑了现场操作的便利性，铰接位的旋转角度设置为110度，开盖后端盖不会遮挡筒体开口，方便操作人员伸手进入筒体内部清理滤渣、更换滤网；锁扣的操作力经过杠杆比优化，单人徒手即可完成锁紧与解锁操作，无需借助扳手、撬棍等额外工具。密封槽的尺寸公差按照GB/T 3452.3的O型圈安装槽标准设计，可适配通用规格的丁腈橡胶或氟橡胶O型密封圈，用户可根据输送介质的温度、腐蚀特性灵活选择密封材质，无需单独定制非标密封件。

　　安装边界方面，端盖的连接法兰采用标准圆形法兰结构，法兰螺栓孔的节圆直径、孔径与对应通径的常压容器法兰尺寸匹配，可直接焊接或通过螺栓连接在同通径的过滤器筒体端部，无需额外加工过渡连接段。端盖闭合后的整体外凸高度控制在120mm以内，侧边锁扣与铰接座的外伸尺寸不超过法兰外径80mm，可适配安装空间局促的管线场景，不会与周边管线、支架产生干涉。端盖顶部可根据需求选配排气阀接口或压力表接口，本设计中预留了G1/2的标准管螺纹接口，用户可直接安装小型排气阀，在闭合端盖后排出腔体内的空气，避免气阻影响流体输送效率。

　　细节结构上，铰接支座与端盖本体的连接采用沉头螺栓固定，螺栓头部不突出端盖外表面，避免积尘积液造成的螺栓腐蚀；锁扣的接触压紧面设置了圆弧过渡，避免长期压紧造成密封面局部压痕影响密封效果；端盖本体采用304不锈钢板材冲压成型，相比铸造端盖重量更轻，表面粗糙度更低，不容易粘附物料残渣，清理维护更加便捷。滤网压圈采用快拆式卡簧固定，更换滤网时只需取出卡簧即可拿下压圈，无需拧动多个压盖螺栓，进一步缩短滤网更换的作业时间。

　　在实际选型适配时，该端盖可适配DN200到DN500通径的立式或卧式过滤器，针对不同的工作压力，可通过调整端盖板材厚度、锁扣的偏心距来满足承压要求，本版本的设计参数针对0.6MPa的常压工况，若用于更高压力工况，可在现有结构基础上增加锁扣数量、加厚端盖板材即可完成参数迭代，无需重新设计整体结构。端盖的转动铰接位设置了润滑脂注油孔，长期使用时可定期注入润滑脂，避免铰接位锈蚀造成开合卡涩，延长结构的使用寿命。
