欧姆龙TL-W3M方形感应式接近传感器

　　这款方形电感式接近检测元件，是工业自动化产线、非标设备里极为常用的位置检测部件，日常做设备布局时，这类元件的选型和安装位预留，往往是结构设计阶段就要敲定的细节，毕竟它直接关系到设备工位触发、工件到位判断、运动部件限位保护这些核心逻辑的实现。从实际使用场景来看，这类感应元件常被布置在流水线工件定位工位、滑台运动极限位置、夹具开合到位检测点、物料有无判断工位，不需要和被测金属工件直接接触，就能输出稳定的开关量信号，相比机械接触式行程开关，没有机械磨损、响应速度更快，也不会因为工件表面的轻微油污、粉尘影响检测稳定性，在3C组装、汽车零部件加工、包装输送、物流分拣这类设备上的应用覆盖率极高。

　　从结构设计角度拆解这款元件，主体采用方型壳体设计，相比圆柱型接近开关，方形结构在安装时不需要额外做防转卡位，直接靠安装面贴合就能固定检测方向，对于安装空间局促、检测方向要求严格的工位来说，能省不少安装调试的功夫。壳体前端预留了标准安装沉孔，安装时可以直接从正面穿入螺栓固定在设备安装板上，不需要在背部预留螺母锁紧的操作空间，对于薄型安装板、紧凑安装位的适配性更好。出线端采用侧出引线结构，相比尾部直出的款式，在安装深度受限的槽位、设备内部夹层位置布线时，不会因为引线弯折半径问题挤占安装空间，引线和壳体衔接处做了应力释放结构，设备运行过程中即使有轻微的线缆拉扯、振动，也不会出现引线根部断裂的问题。

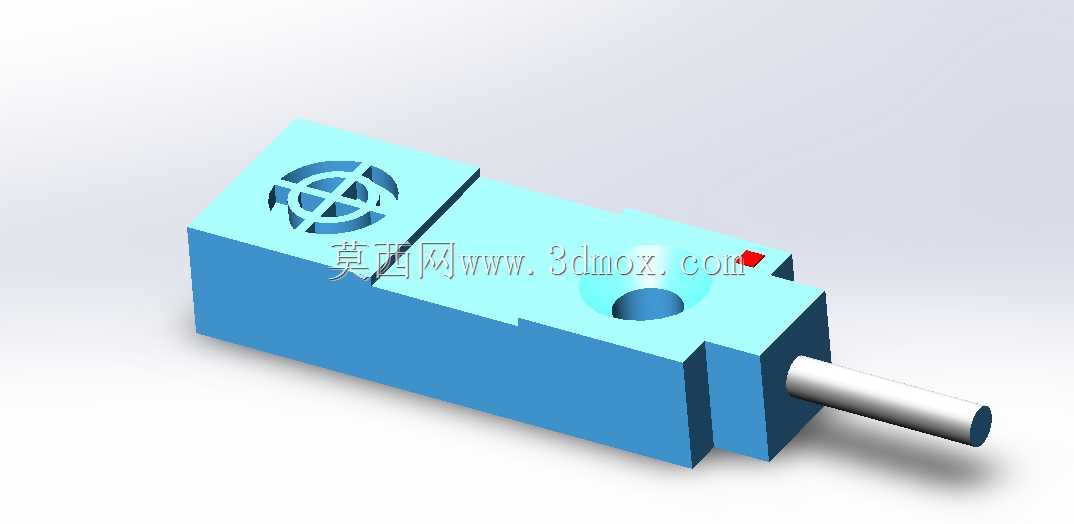

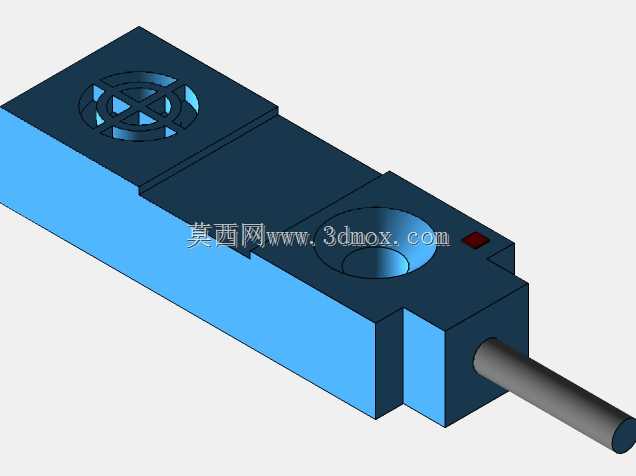

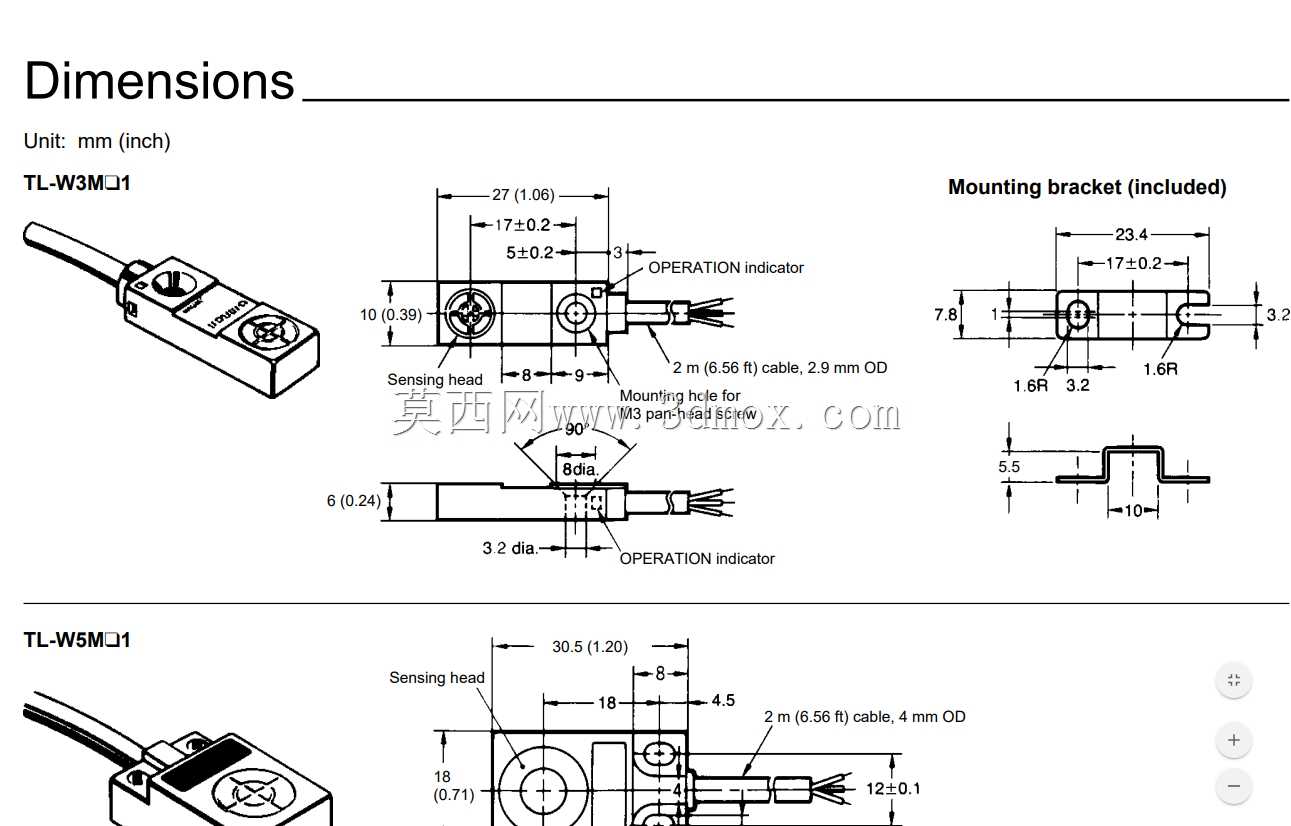

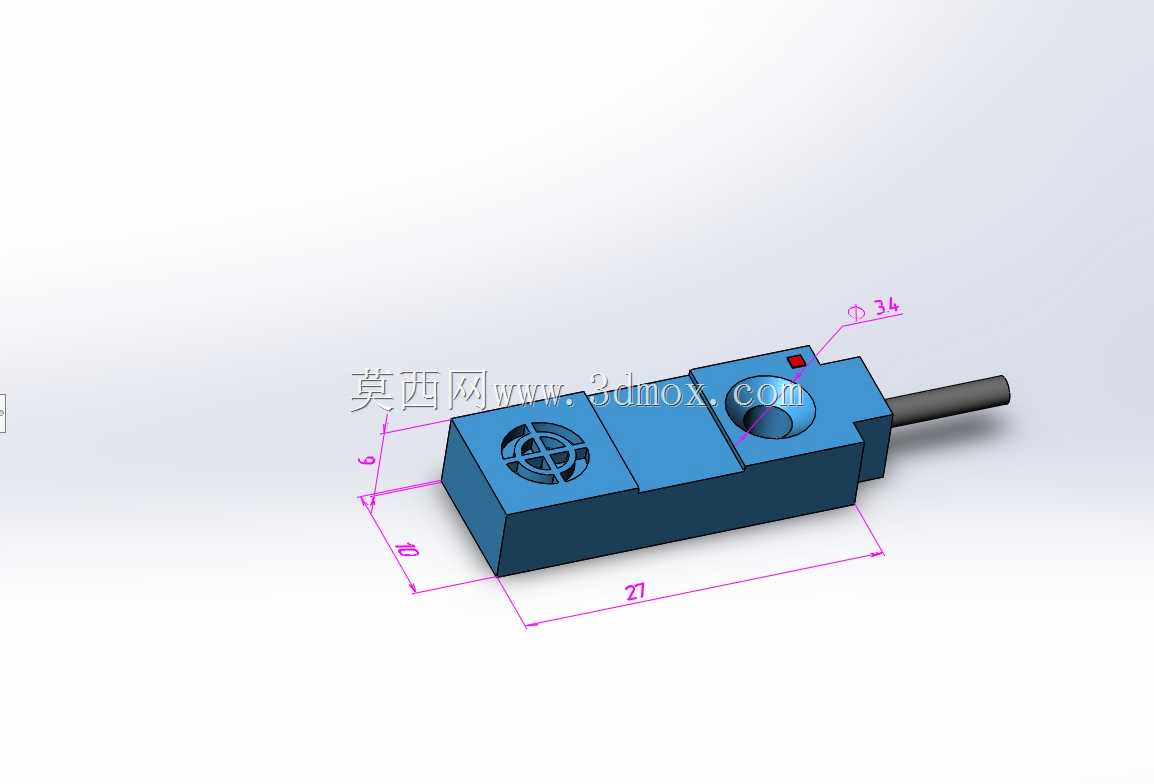

　　做三维建模的时候，这类标准外购件的模型精度直接影响整体设备的装配干涉检查结果，这款模型还原了壳体的所有安装边界：主体的方形轮廓尺寸、前端检测面的位置、安装沉孔的孔径与深度、侧出引线的直径与出线方向、壳体上状态指示灯的位置都做了1:1还原，在做设备整体装配时，可以直接把这个模型调入装配体，提前预留好安装空间、布线空间，避免后期加工完安装板才发现传感器和周边运动部件干涉、引线弯折角度不符合要求这类低级问题。检测面的位置做了明确的标识，在做布局时可以直接以检测面为基准，预留好和被测金属工件的标准检测距离，不需要后期反复核对样本参数调整安装位。

　　从功能特性上来说，这类电感式感应元件只对金属材质的被测物产生响应，抗干扰能力较强，日常设备运行中，周边的塑料碎屑、包装纸屑、切削液雾气都不会触发误信号，适合在工况相对复杂的生产现场使用。壳体上集成的工作状态指示灯，在现场调试时不需要去控制柜查IO信号，直接看传感器上的灯亮灭就能判断是否检测到工件，能大幅缩短现场调试的时间。在做结构设计时，还要注意这类传感器的安装周边要避开强电磁干扰源，同时安装板如果是金属材质，要在传感器周边预留足够的间隙，避免金属安装板本身影响传感器的检测磁场，导致检测距离变短、误触发这类问题，这个模型里把壳体的磁场干扰边界也做了隐含的空间预留提示，调入装配体后可以直接按照模型的外轮廓预留周边安全间隙，不用再反复核对样本里的安装周边距离要求。

　　实际选型搭配时，这类方形传感器常和铝型材安装支架、可调位固定座配合使用，模型的安装孔位完全匹配行业通用的安装支架尺寸，做支架设计时可以直接配合模型做孔位对齐，不需要额外测量安装孔间距。对于做自动化设备三维设计的工程师来说，这类精准的标准件模型，能大幅减少外购件建模的重复工作量，同时能保证装配检查的准确性，避免因为模型尺寸偏差导致的生产加工返工。
