沙发用鳄鱼式角度调节联动机构

　　日常接触的功能沙发中，这类鳄鱼式联动调节机构是实现靠背、座面角度同步切换的核心承载部件，多数应用在可躺式功能沙发、折叠沙发床的内部铰接位置，替代传统的多段式独立铰链，实现单操作点触发多部位同步动作的调节逻辑。从实际落地的使用场景看，这类机构常布置在沙发座框与靠背的连接侧方，部分带脚踏联动的款式还会延伸出摆臂连接脚踏支架，用户扳动侧边解锁手柄后，依靠人体自重施加的压力即可驱动机构沿预设轨迹滑动，完成坐姿、半躺、全躺多个档位的锁止定位，不需要额外配置电动推杆的基础款功能沙发，基本都依靠这类纯机械结构实现角度调节功能。

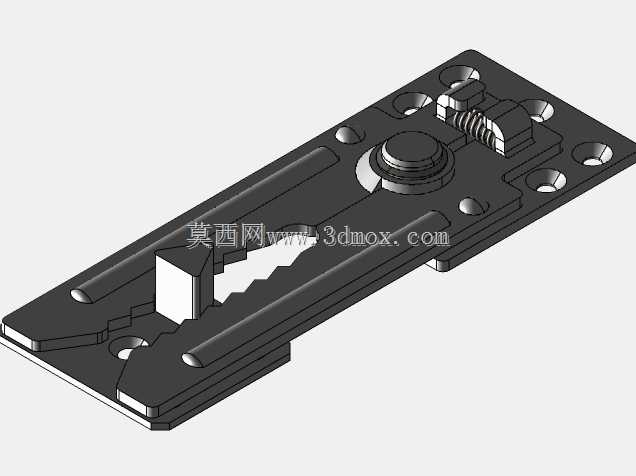

　　设计这类机构的时候，首先要考虑的是运动轨迹的干涉问题，整个机构由多组冲压钢板铰接而成，铰接点的销轴位置经过反复迭代，确保靠背向后倾倒的过程中，座面会同步向前小幅抬升，避免人体腰部与靠背出现相对滑移，同时保证各档位锁止时，机构的受力点落在冲压件的加强筋位置，不会出现长期使用后的铰接点变形问题。整个机构的外形轮廓随沙发框架的内部空间做了适配，主体摆臂的厚度控制在3mm以内，安装时通过侧边的四个预留安装孔与沙发木框架直接用自攻螺丝固定，不需要额外焊接支架，安装边界完全匹配常规沙发的侧框尺寸，不会出现突出框架刮蹭沙发海绵或者面料的问题。

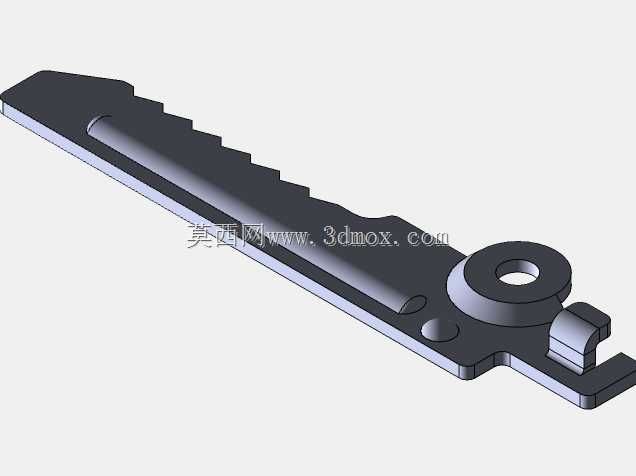

　　从功能特性上看，这类鳄鱼机构的锁止结构采用的是齿盘咬合式设计，调节过程中齿盘随摆臂转动，到达指定档位后在复位弹簧的作用下自动卡入齿槽，锁止后的静态承载能力可以满足常规成人的体重负载，不会出现档位滑脱、突然回落的问题。铰接位置的衬套采用自润滑材质，长期反复调节也不会出现异响或者卡滞，不需要定期加注润滑脂，适配家具产品免维护的使用需求。设计建模过程中，需要重点校验各摆臂在极限开合角度下的间隙，最小运动间隙控制在2mm以上，避免加工误差导致的运动卡滞，同时要做运动仿真验证，确保整个调节行程中没有死点，解锁手柄的操作力控制在普通人单手可以轻松扳动的范围内，不会出现操作费力的问题。

　　不同于普通的平板铰链，这类联动机构的运动轨迹是多段复合曲线，不是单纯的绕固定轴转动，建模时需要先根据人体工程学确定靠背的最优倾倒角度区间，一般靠背从初始105度的坐姿调节到160度的躺姿，对应的座面抬升角度控制在8度以内，避免躺卧时身体向下滑动。各冲压件的折弯角度都经过受力优化，在不增加板材厚度的前提下提升整体结构强度，机构的所有外露边缘都做了卷边或者倒角处理，避免安装过程中划伤工人或者划破沙发面料。安装孔位采用长圆孔设计，可以适配一定范围内的框架尺寸误差，降低沙发生产过程中的装配精度要求，提升生产线的装配效率。
