Dn32对夹式蝶阀结构设计

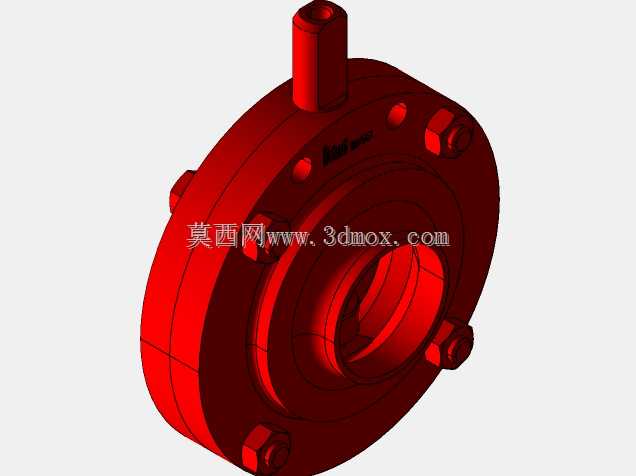

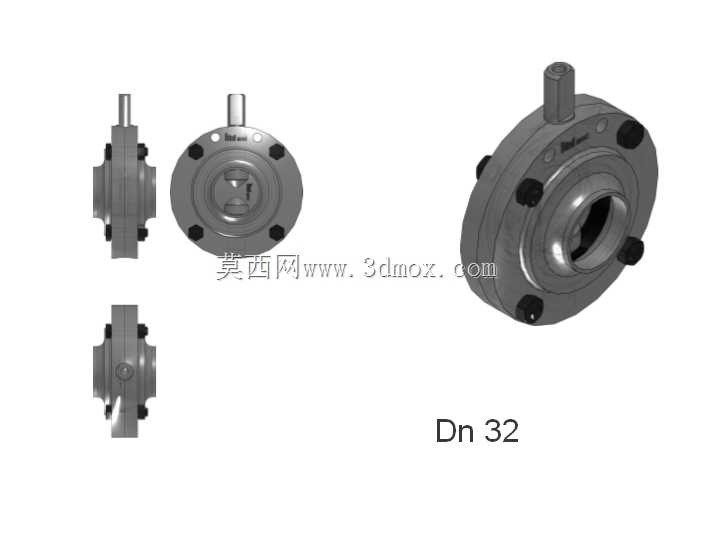

这款公称通径32mm的蝶阀，在民用给排水、小型化工流体输送、暖通空调循环水支路等场景中应用广泛，作为管路系统的通断控制部件，其核心作用是通过阀杆带动蝶板做90度回转，实现管路介质的截断或调节功能。从结构设计来看，采用对夹式安装形式，阀体本身无外接法兰，安装时直接夹在两片管路法兰之间，依靠长螺栓穿过法兰孔完成锁紧固定，这种结构相比法兰式蝶阀轴向尺寸更短，整体重量更轻，适合安装空间紧凑的管路布局。阀体采用圆形对称结构，周向均匀分布螺栓过孔，安装时无需调整阀体角度即可适配不同方向的管路走向，阀杆采用顶部伸出式设计，可适配手柄、涡轮执行器、气动执行器等多种驱动方式，满足手动操作、远程自动控制的不同工况需求。蝶板采用流线型圆盘结构，回转中心与管路中心重合，全开状态下蝶板与介质流向平行，流阻系数远小于截止阀、闸阀等截断类阀门，能有效降低管路输送过程中的压力损失，减少泵组的运行能耗。密封面采用环绕蝶板的周向密封结构，关闭状态下蝶板挤压阀体密封座实现介质截断，可适配水、油品、弱腐蚀性气体等多种常见介质。从安装边界来看，该蝶阀轴向安装预留空间仅需略大于阀体自身厚度，法兰对接面需与管路轴线垂直，偏差不超过1度，避免安装时出现密封面偏压导致的泄漏问题；阀杆顶部需预留足够的操作空间，若配置手动手柄，操作半径范围内无其他管路或结构件遮挡，保证90度回转操作顺畅。建模过程中严格遵循对夹式蝶阀的结构逻辑，阀体的螺栓孔位置与公称压力对应的标准法兰孔位完全匹配，蝶板与阀杆的连接采用扁方定位结构，保证扭矩传递的可靠性，同时避免长期启闭过程中出现连接松动。阀杆与阀体的配合部位设置密封填料腔结构，可通过压盖调整填料压缩量，实现阀杆部位的动密封，防止介质沿阀杆间隙外漏。在小型换热机组的支路管路、楼宇供水的分户控制段、小型设备的冷却循环管路中，这类小通径蝶阀凭借结构紧凑、启闭迅速、维护简便的特点，成为管路控制部件的常用选型，建模时还原了阀体上的定位凸台、螺栓头沉孔、阀杆顶部的驱动连接结构等细节，可直接用于管路装配干涉检查、施工布局模拟、产品结构展示等场景。
