双站式焊接变位机定位工装三维设计

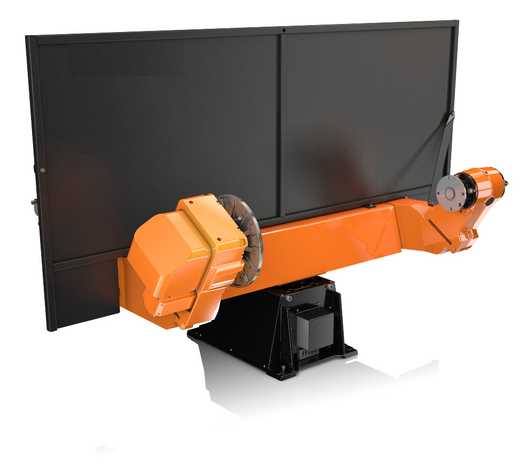

本模型为适配工业机器人焊接作业的双站式变位定位工装，整体采用三维参数化建模完成，建模过程中严格遵循实际工业设备的尺寸比例与装配逻辑，对各功能模块的配合间隙、运动行程做了精准约束，确保模型可直接用于装配校验与运动仿真演示。模型主体结构分为底座支撑单元、橙色悬臂回转单元、双工位装夹平台三个核心部分，底座采用厚重的箱式焊接结构设计，建模时对底部安装孔位、内部加强筋布局做了细化还原，表面赋予磨砂黑金属材质，还原铸铁底座的厚重质感与防滑耐磨的工业属性；橙色悬臂为核心承载传动部件，建模时还原了内部传动轴、端部回转驱动盘、侧边制动轮盘的细节结构，表面赋予亮面橙色工业烤漆材质，搭配金属银灰色的转轴、紧固件材质，清晰区分不同功能部件的材质差异，同时对悬臂的倾斜支撑角度做了精准设定，保证两端工位的回转作业范围覆盖合理。双工位装夹平台采用整块板式结构设计，建模时还原了平台表面的T型装夹槽、侧边的定位挡边结构，平台表面赋予哑光黑耐磨板材材质，模拟实际工装平台的防焊渣、耐磨损的表面处理效果。设计思路上采用双站对称布局，可实现一侧工位由机器人完成焊接作业时，另一侧工位同步完成工件装卸，大幅提升作业效率；单轴回转的传动设计简化了控制逻辑，降低设备制造成本与维护难度，工位间设置的防护屏结构可有效阻隔焊接弧光、焊渣飞溅，保护操作人员作业安全。建模过程中对所有运动副做了装配约束，可直接模拟悬臂回转、平台翻转的动作过程，各部件的连接螺栓、定位销等标准件均按实际规格建模还原，材质渲染时区分了金属结构件、烤漆覆盖件、传动摩擦件的不同质感，让模型整体视觉效果贴近真实工业设备，可用于机器人焊接工作站的布局仿真、方案展示、作业流程模拟等场景，也可作为同类变位工装设计的参考蓝本，帮助设计人员快速完成结构优化与参数调整。
