槽轮式间歇锁紧传动机构结构设计

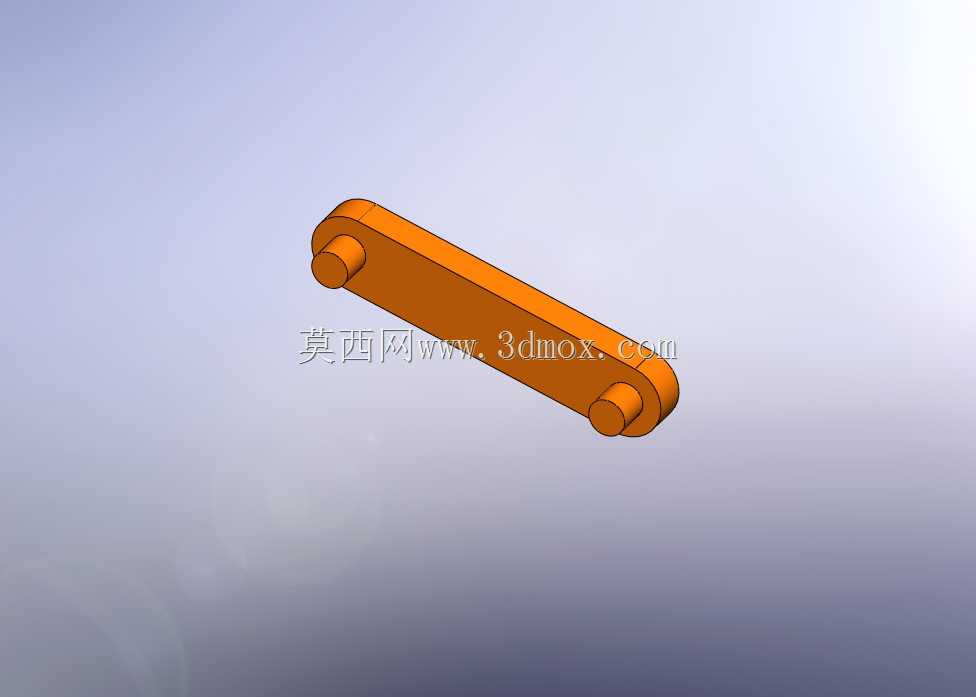

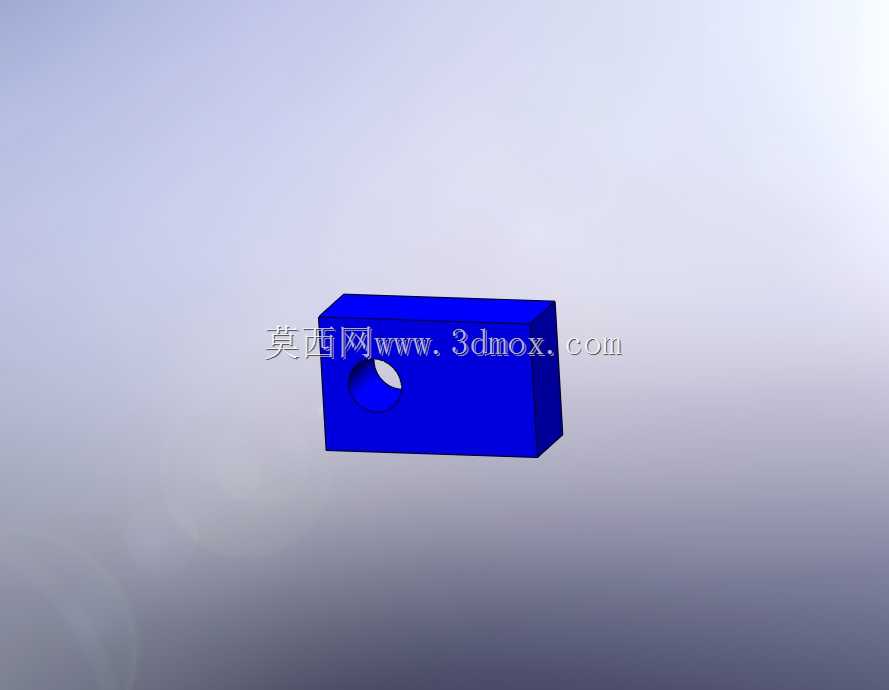

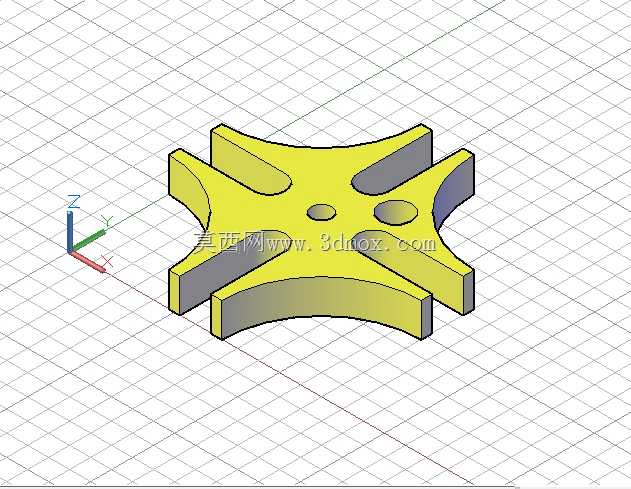

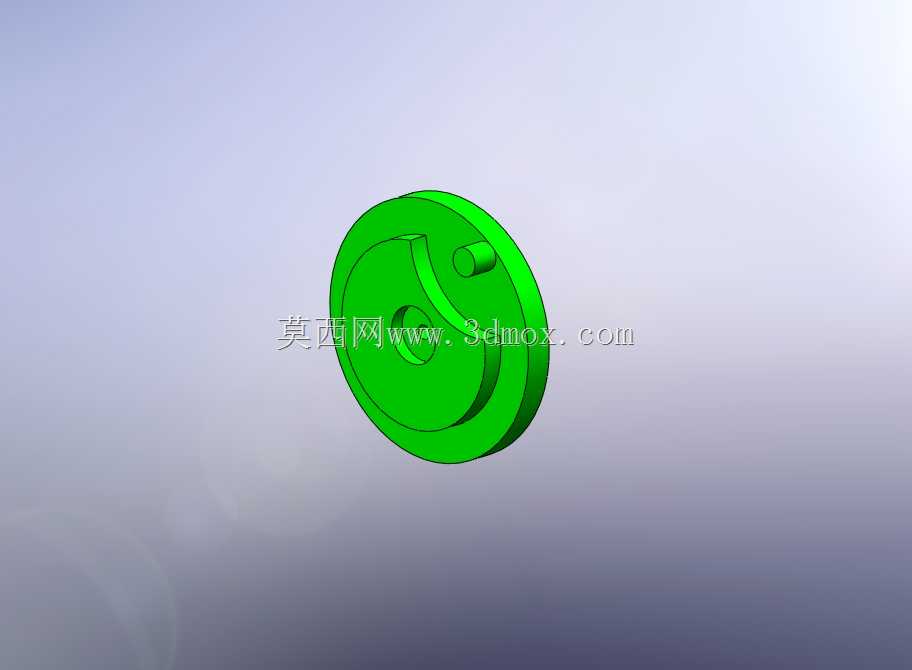

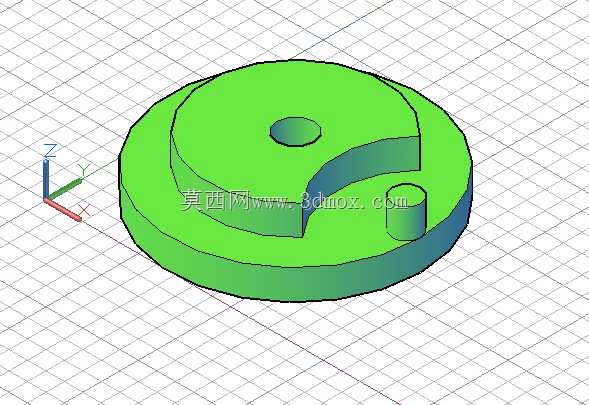

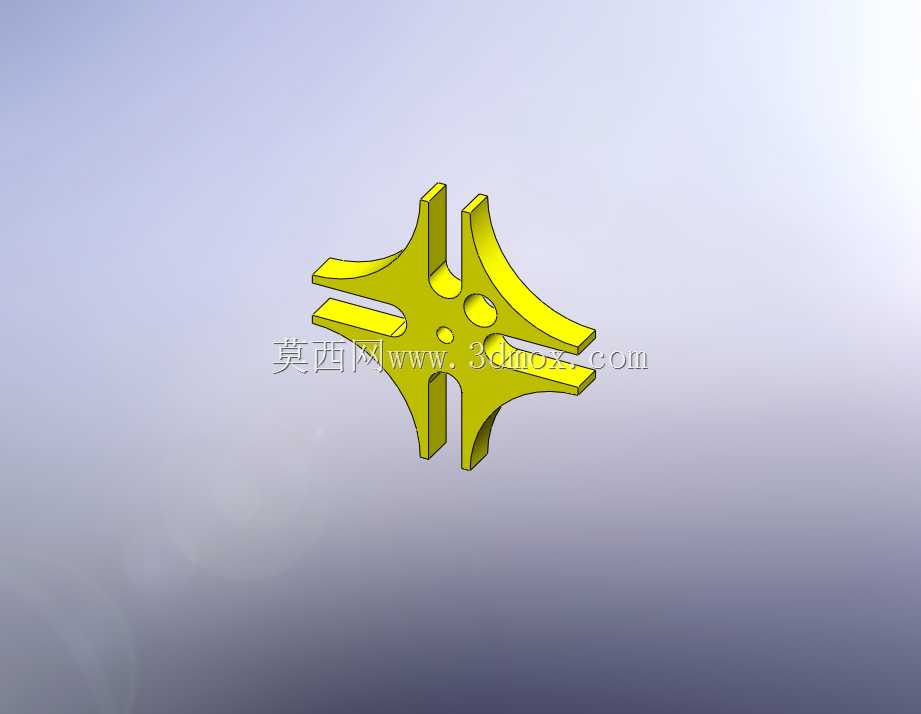

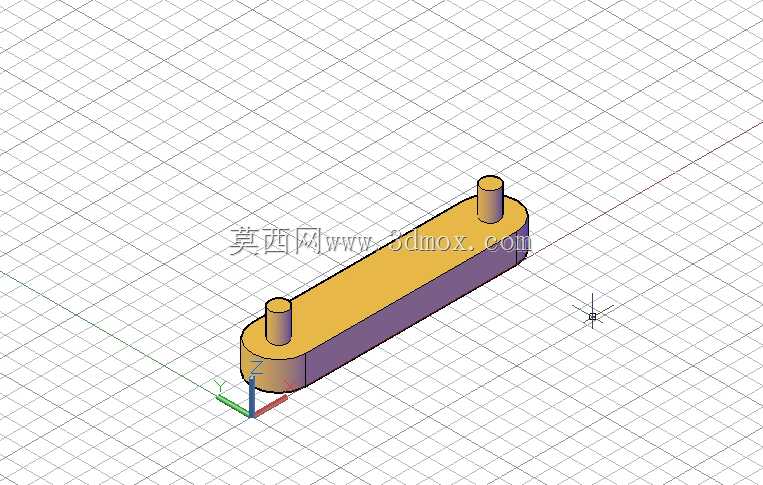

该机构是典型的槽轮式间歇锁紧传动结构，核心依托槽轮机构的间歇运动特性实现精准的分度锁紧功能，广泛应用于自动化生产线的间歇送料工位、多工位回转工作台、轻工包装设备的转位工序、机床自动换刀机构的分度定位环节，能够在连续回转输入的前提下，输出周期性的间歇步进动作，同时在停歇阶段依靠结构自身的锁止弧实现可靠锁紧，无需额外增设定位锁止部件，大幅简化了设备的整体传动链路。从功能特性来看，主动侧的带销圆盘做连续匀速回转，当圆盘上的圆柱销嵌入槽轮的径向槽时，会拨动槽轮完成固定角度的转位动作，当圆柱销脱离径向槽后，槽轮上的内凹锁止弧会与主动圆盘上的外凸锁止弧紧密贴合，此时槽轮无法被外力转动，实现停歇阶段的位置锁定，整个传动过程无冲击、定位精度稳定，重复定位误差可控制在较小范围内，能够适配中低速工况下的间歇分度需求。设计过程中，首先根据实际工况需要的分度数确定槽轮的径向槽数量，本次结构采用四槽槽轮设计，对应每次转位90度的分度需求，主动拨盘的回转中心与槽轮回转中心的中心距经过严格计算，确保圆柱销进入和脱离径向槽时的传动平稳性，避免出现刚性冲击；锁止弧的半径与配合间隙经过反复校核，既保证停歇阶段的锁紧可靠性，不会出现间隙窜动，又避免配合过紧导致的卡滞磨损。整个机构采用平板式安装布局，所有传动部件均布置在同一安装基板上，安装基板预留有标准化的安装孔位，可直接固定在设备的安装台面之上，整体结构厚度紧凑，横向与纵向的安装边界预留了足够的操作与维护空间，传动连杆部分做了轻量化的结构优化，在保证结构强度的前提下降低了运动部件的转动惯量，提升机构启停阶段的动态响应性能。该结构相比棘轮式间歇机构，传动过程噪音更低、磨损更小，定位精度更高，相比凸轮式间歇机构，加工难度更低、装配调试更简便，非常适合中小型自动化设备的间歇传动场景，能够有效降低设备的制造成本与后期维护难度，在轻工、电子、包装、机床辅机等领域有着极高的实用价值。
