龙门式数控刨切加工设备结构设计

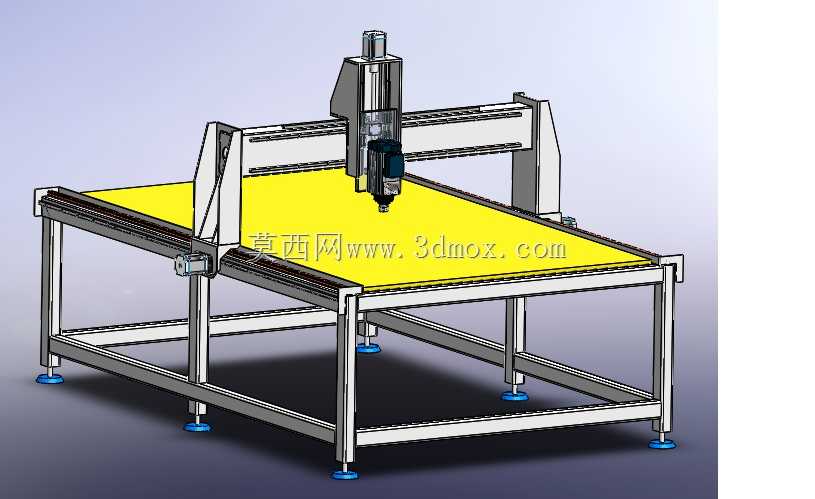

这款龙门式数控刨切设备主要面向非金属板材、轻质复合板材的平面刨切、修边与定厚加工场景，广泛应用于广告板材加工、家具板材预处理、复合材料成型后修整等生产环节，可替代传统人工手持刨切工具完成高精度的连续平面加工作业，有效降低人工操作的劳动强度，同时提升加工面的平整度与尺寸一致性。设备整体采用龙门跨式布局，加工台面位于机架中部区域，可适配幅面较大的整板装夹，无需频繁拆分板材即可完成全幅面的走刀加工，有效减少板材装夹对位的辅助工时。从功能设计来看，设备搭载的竖向主轴滑台可沿横梁做横向水平移动，横梁整体可沿两侧纵向导轨做前后进给运动，主轴头自带竖向进给行程，可根据刨切深度需求调整下刀位置，三轴配合可实现加工幅面内任意点位的走刀刨切作业，可完成平面整面刨平、局部开槽修边等不同工艺需求。设备底部的支撑机架采用方管焊接框架结构，兼顾结构刚性与整体轻量化，底部配置可调式支撑脚杯，可在不平整的车间地面完成设备水平校准，避免机架变形影响加工精度，同时脚杯的减震结构可吸收主轴运行时产生的微幅振动，保障加工面的光洁度。设计过程中重点考量了运动部件的负载匹配，横梁导轨采用重载线性导轨搭配同步带传动结构，兼顾移动顺滑度与传动精度，主轴安装座预留了通用刀具装夹接口，可根据不同加工材质更换对应刨切刀具，拓展设备的加工适配范围。设备的安装边界预留了充足的操作与维护空间，两侧纵向导轨外侧预留了板材上下料的操作位，后部预留了电气走线与驱动组件的安装维护空间，无需额外搭建过高的安装基座，放置于平整硬化的车间地面即可完成调平投入使用，整体结构紧凑，空间利用率较高，适合中小型加工车间的板材加工作业使用。
