1.5英寸PVC管塞注射成型模具结构

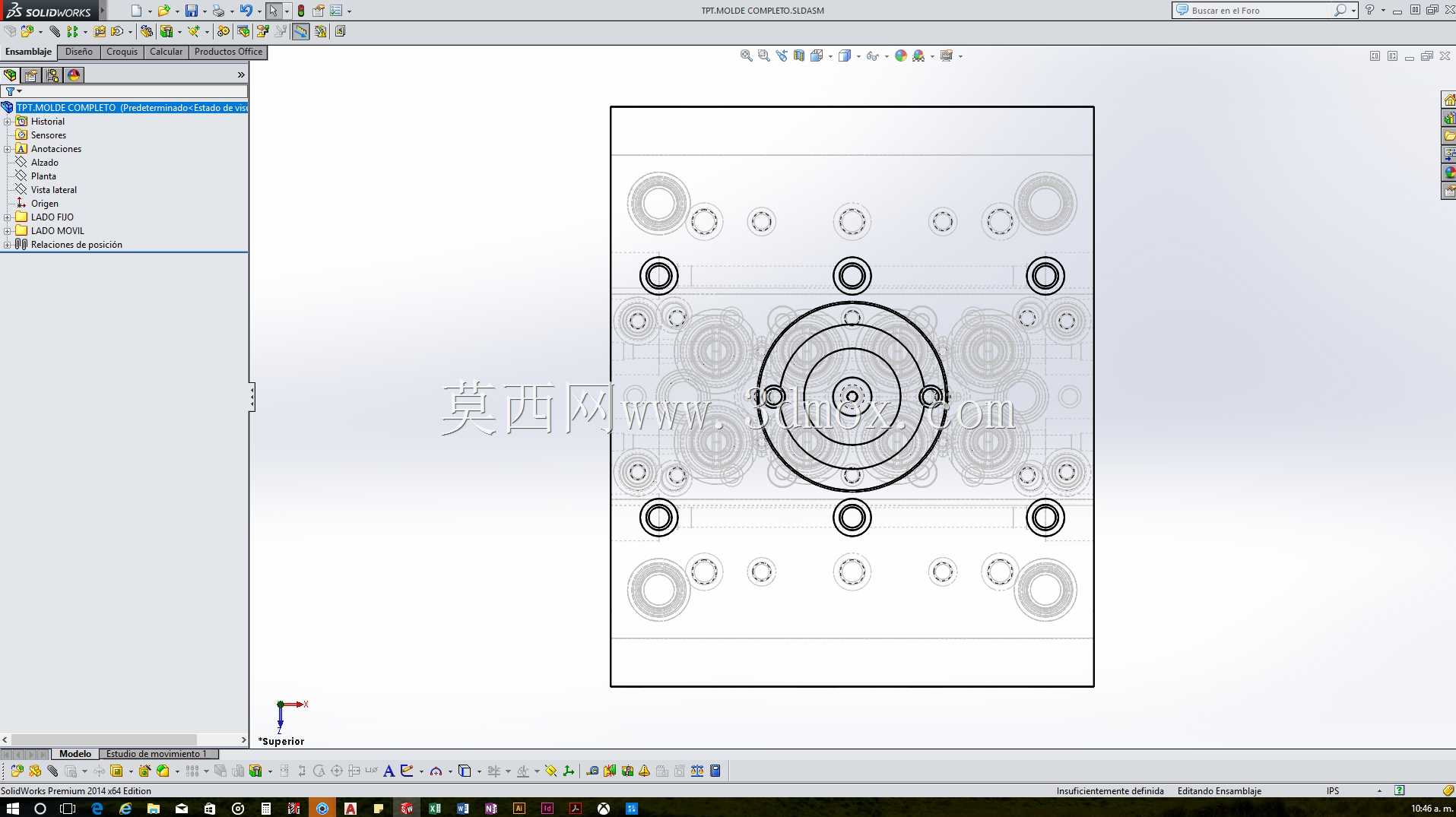

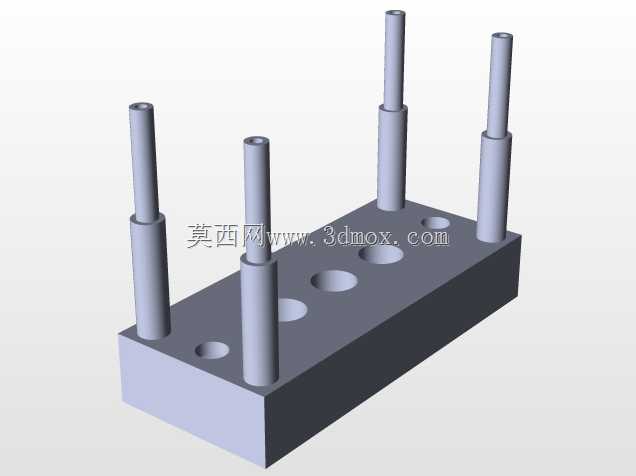

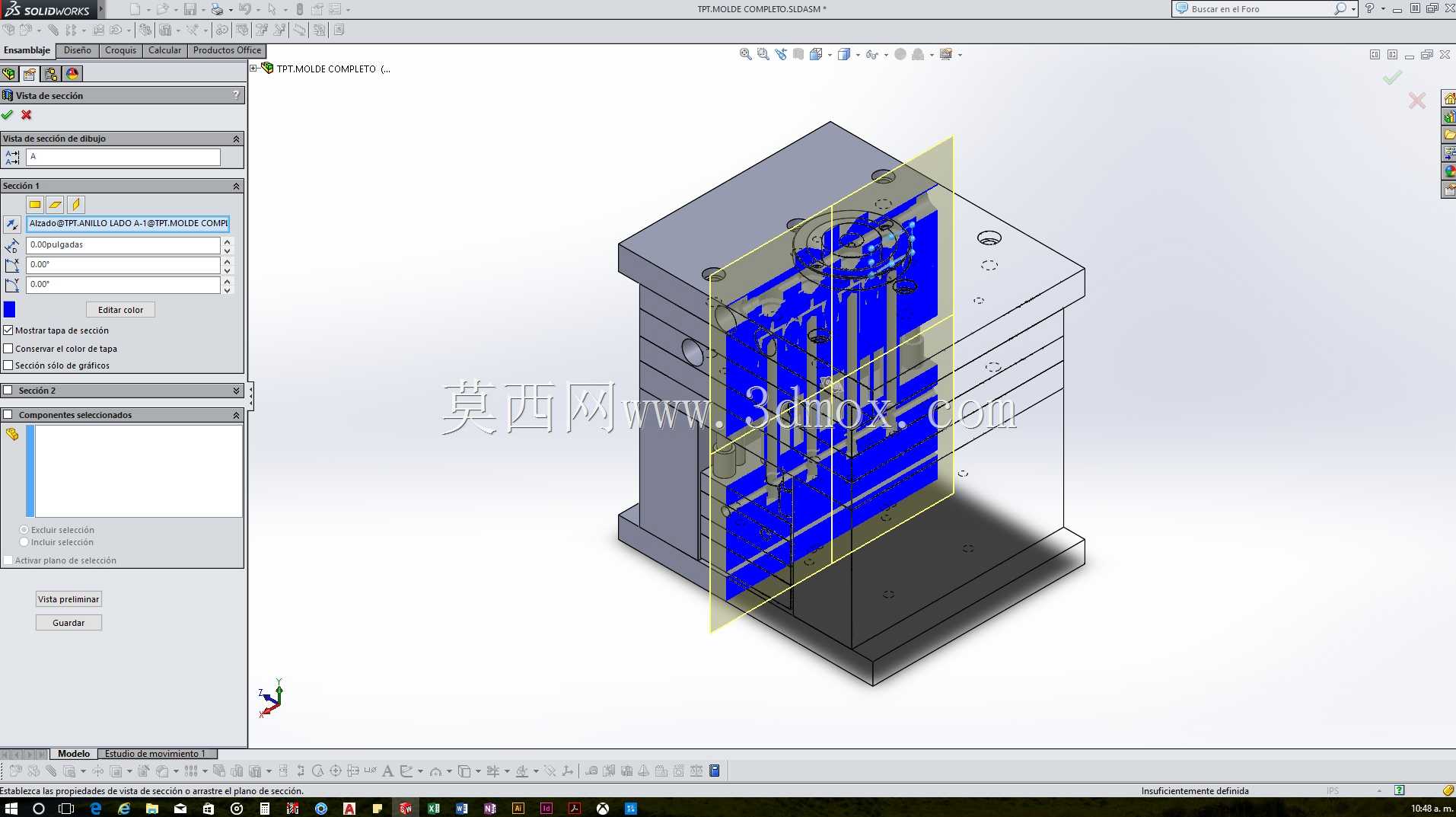

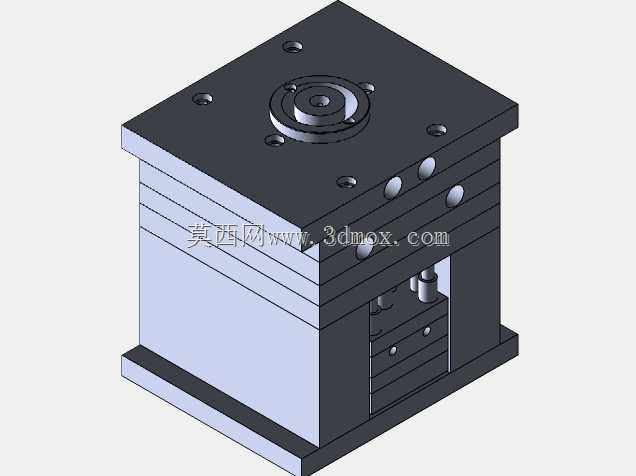

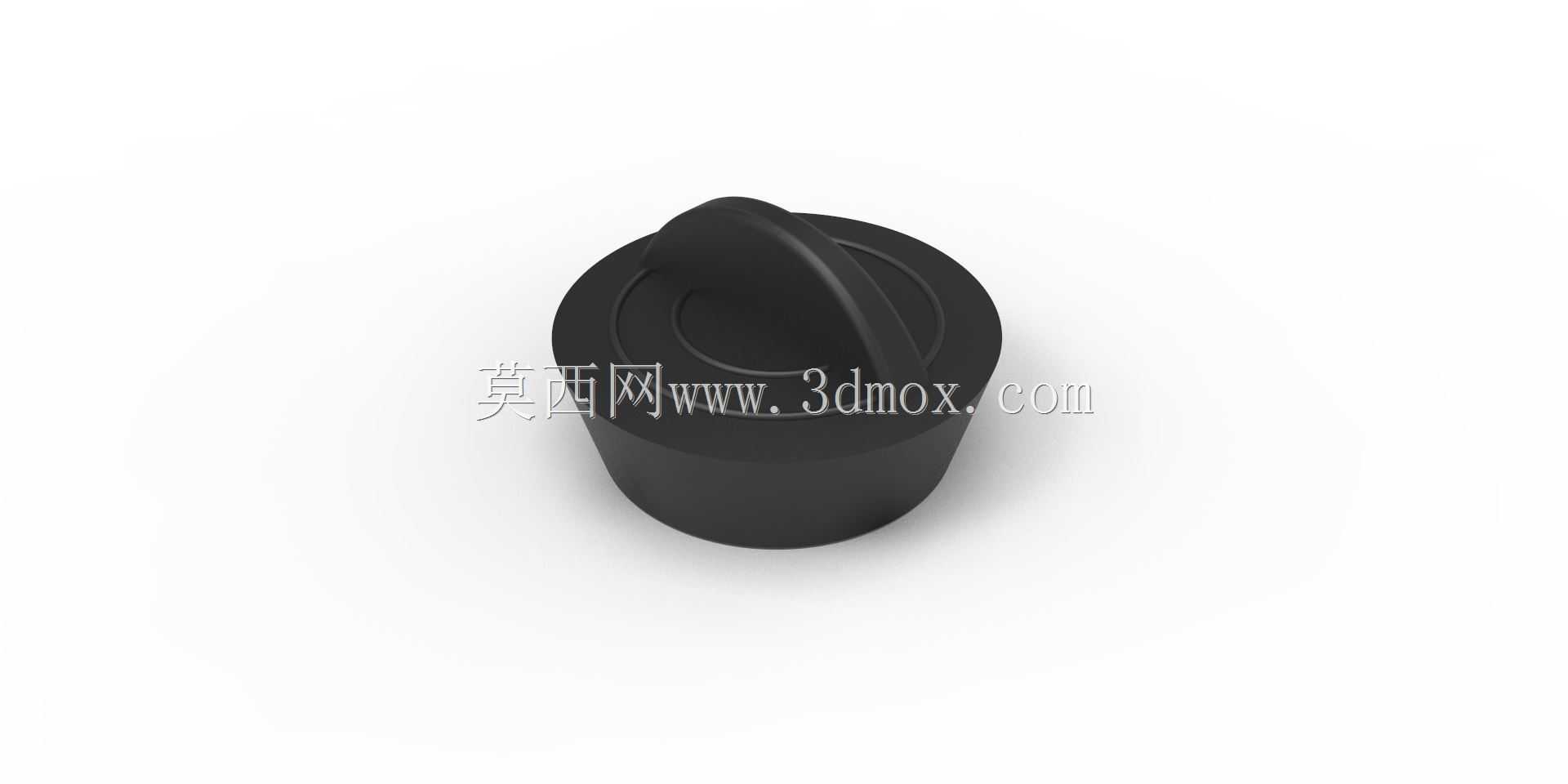

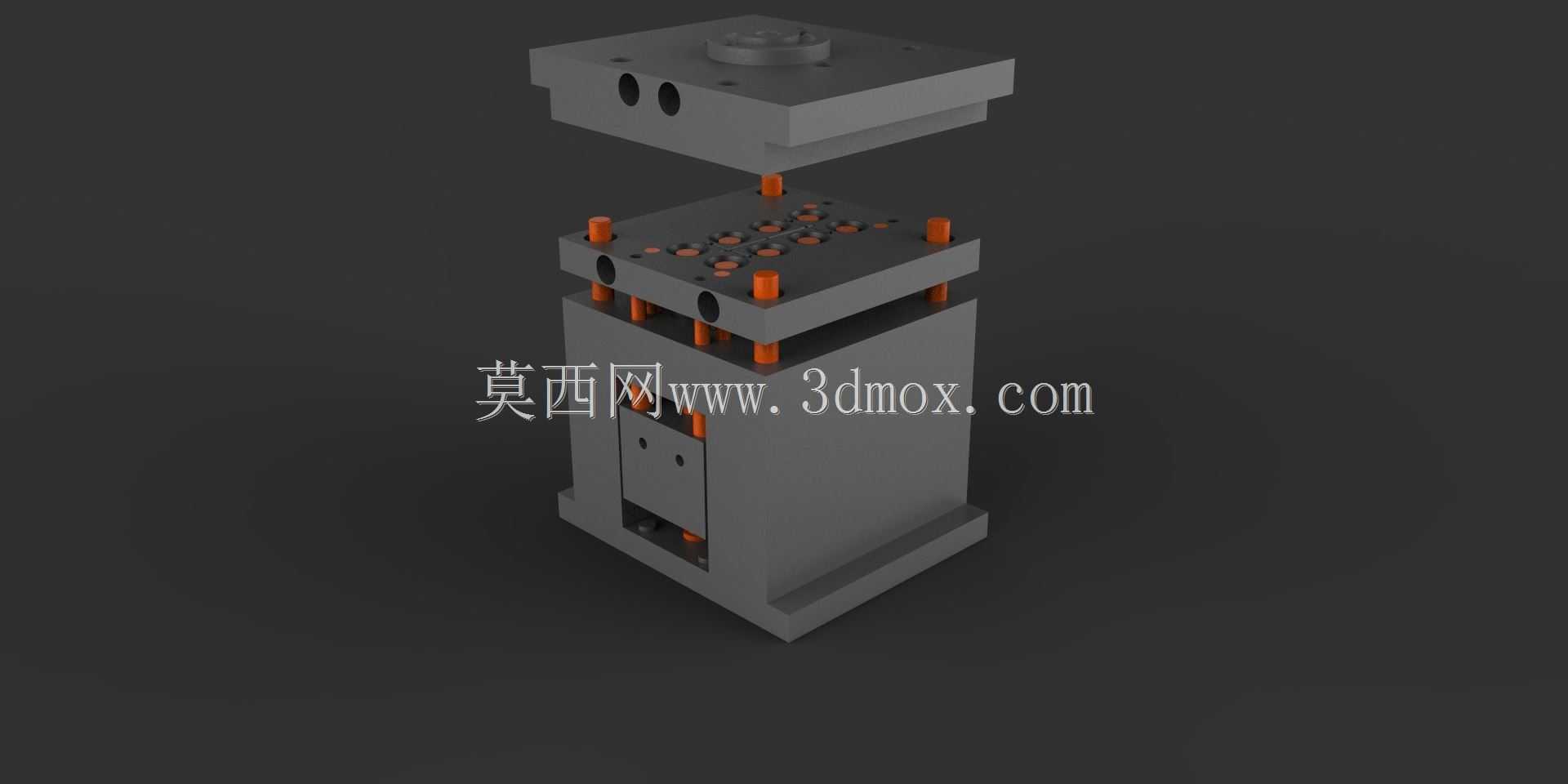

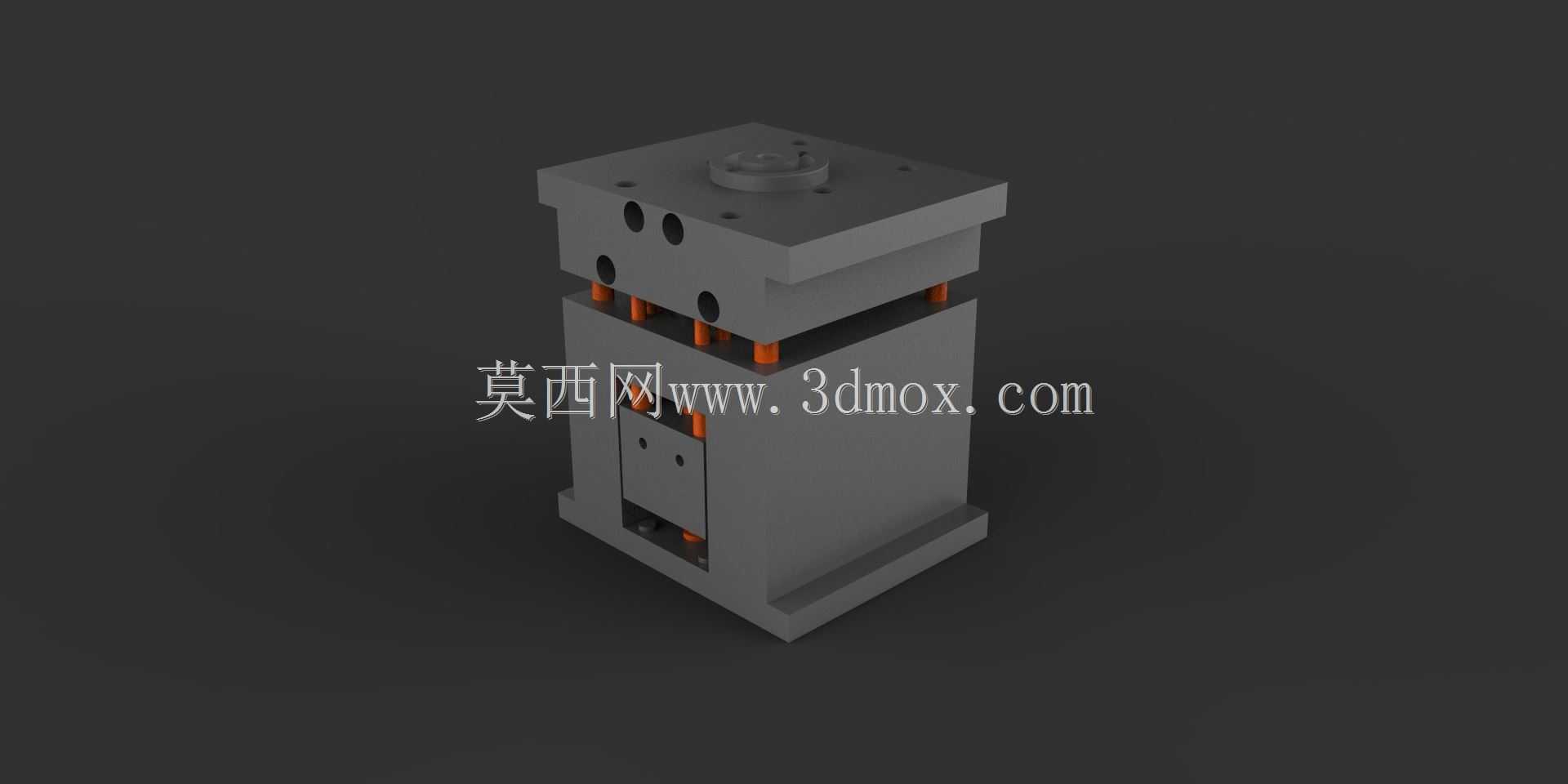

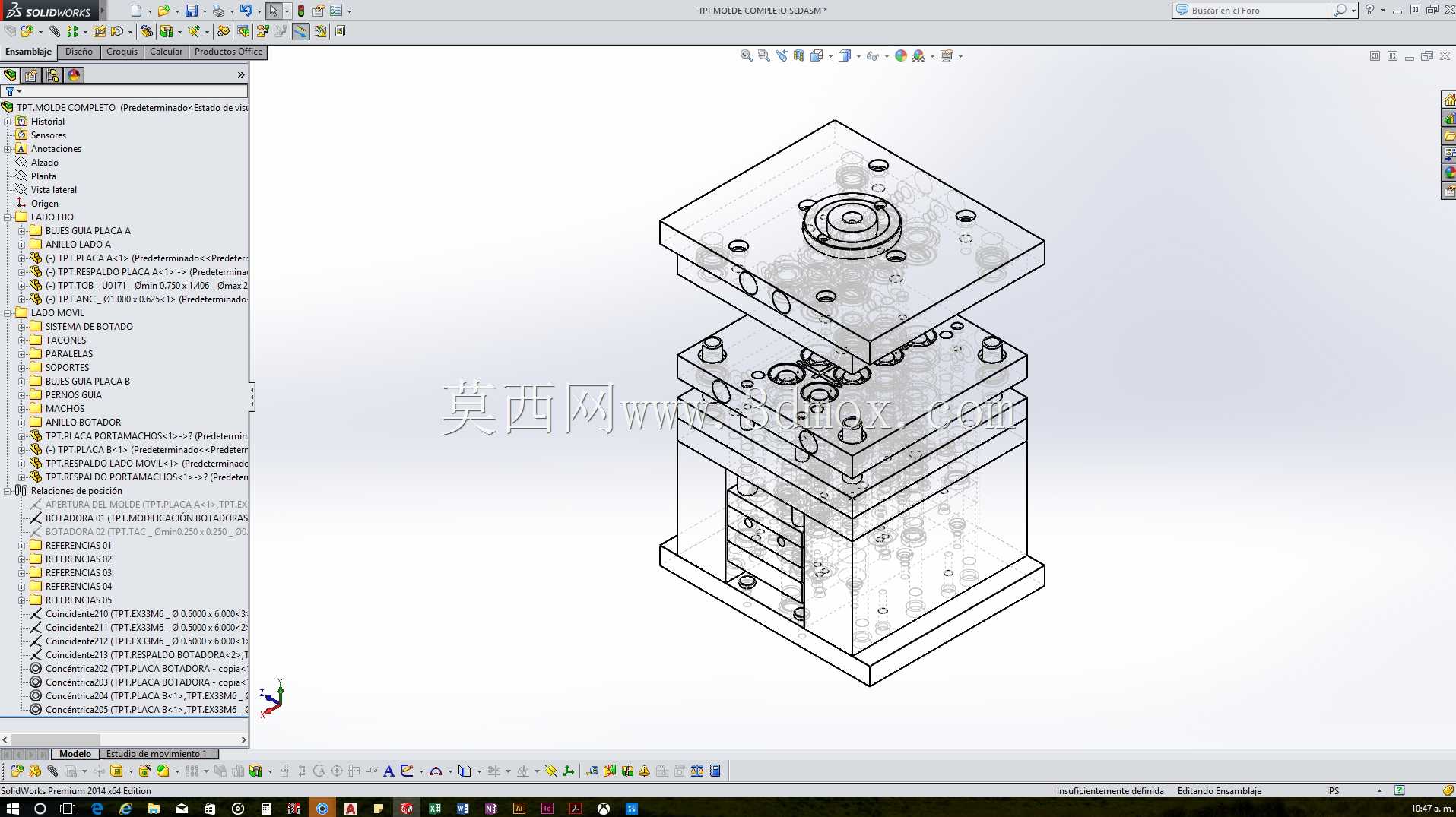

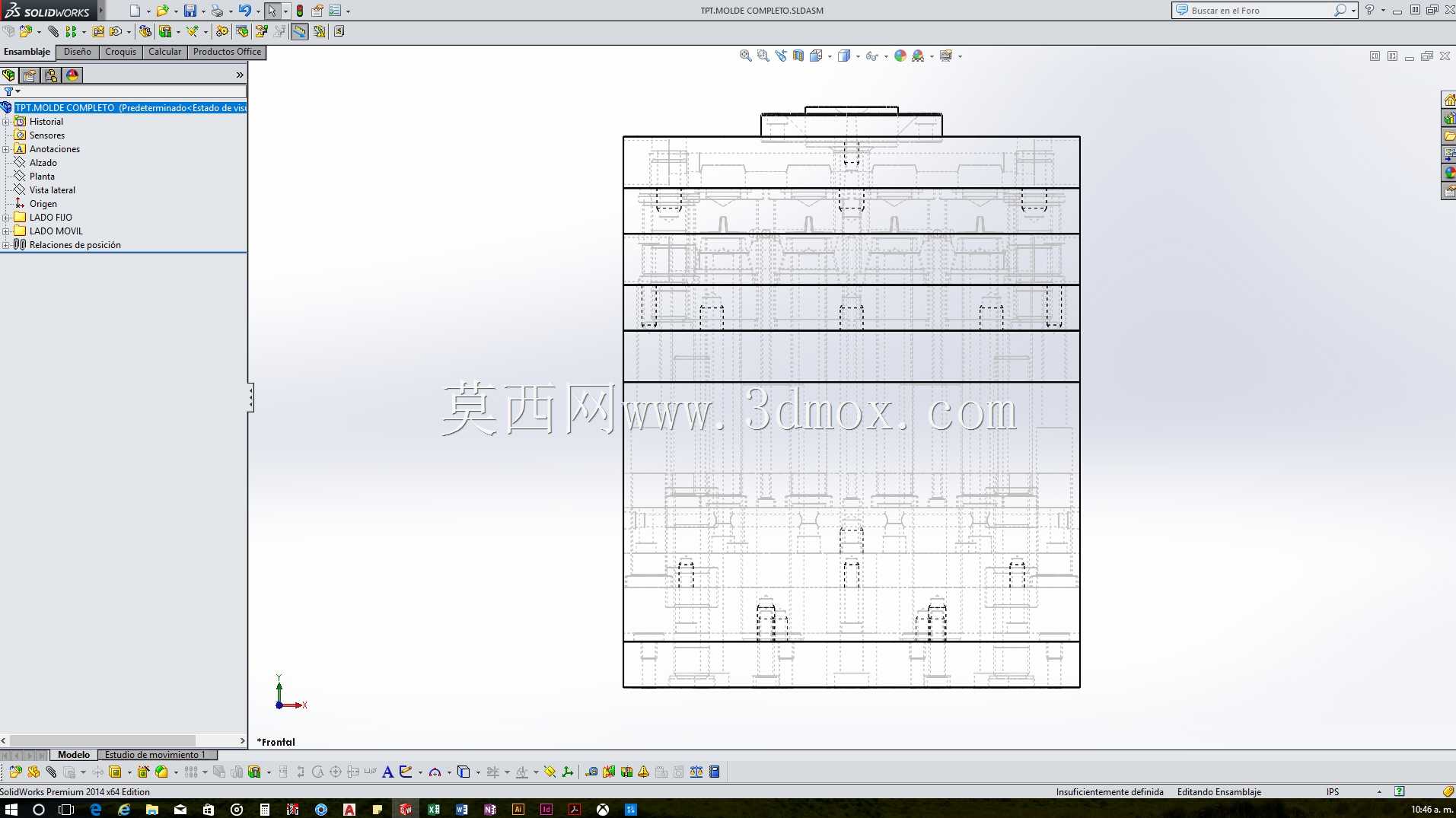

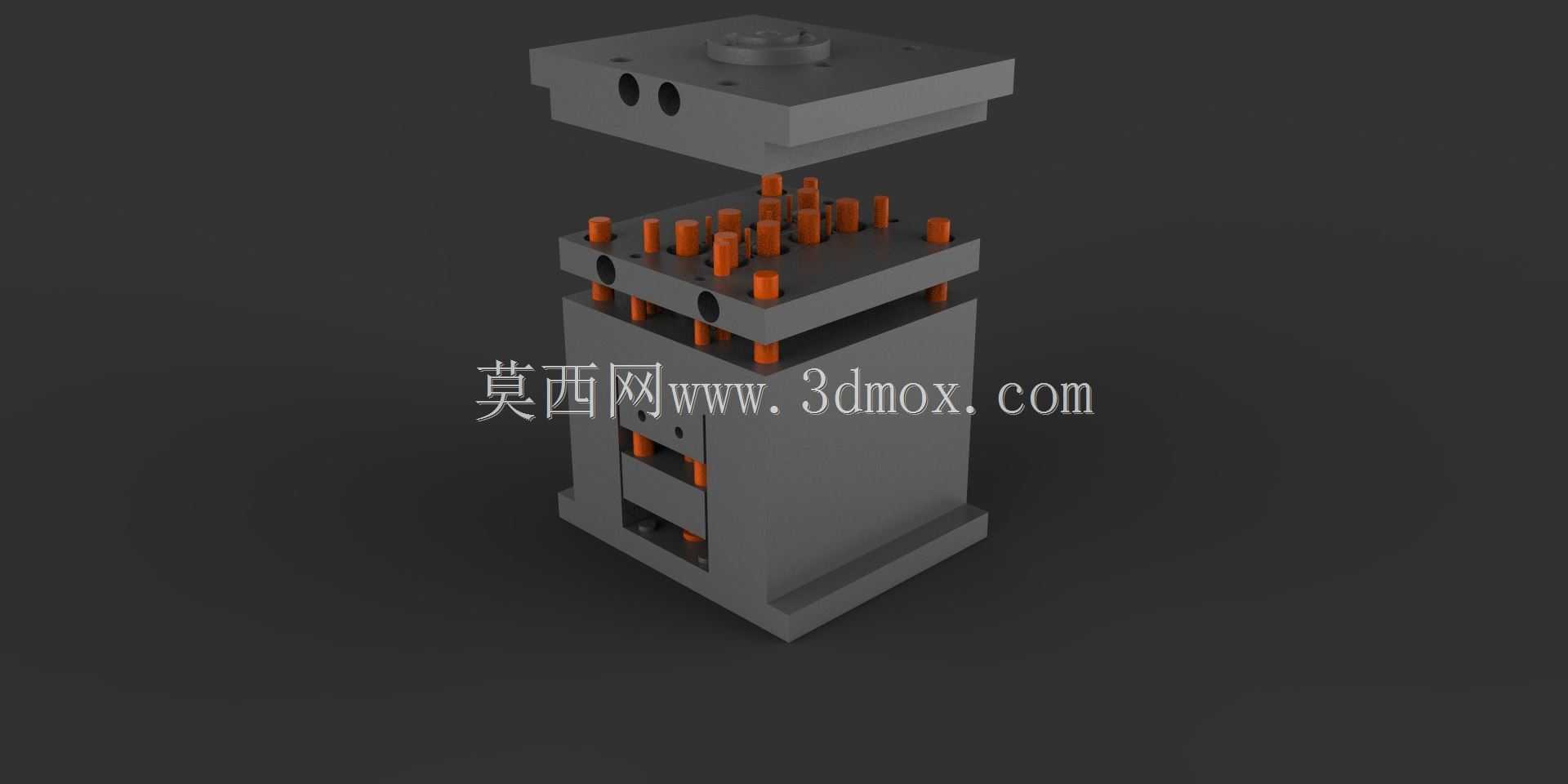

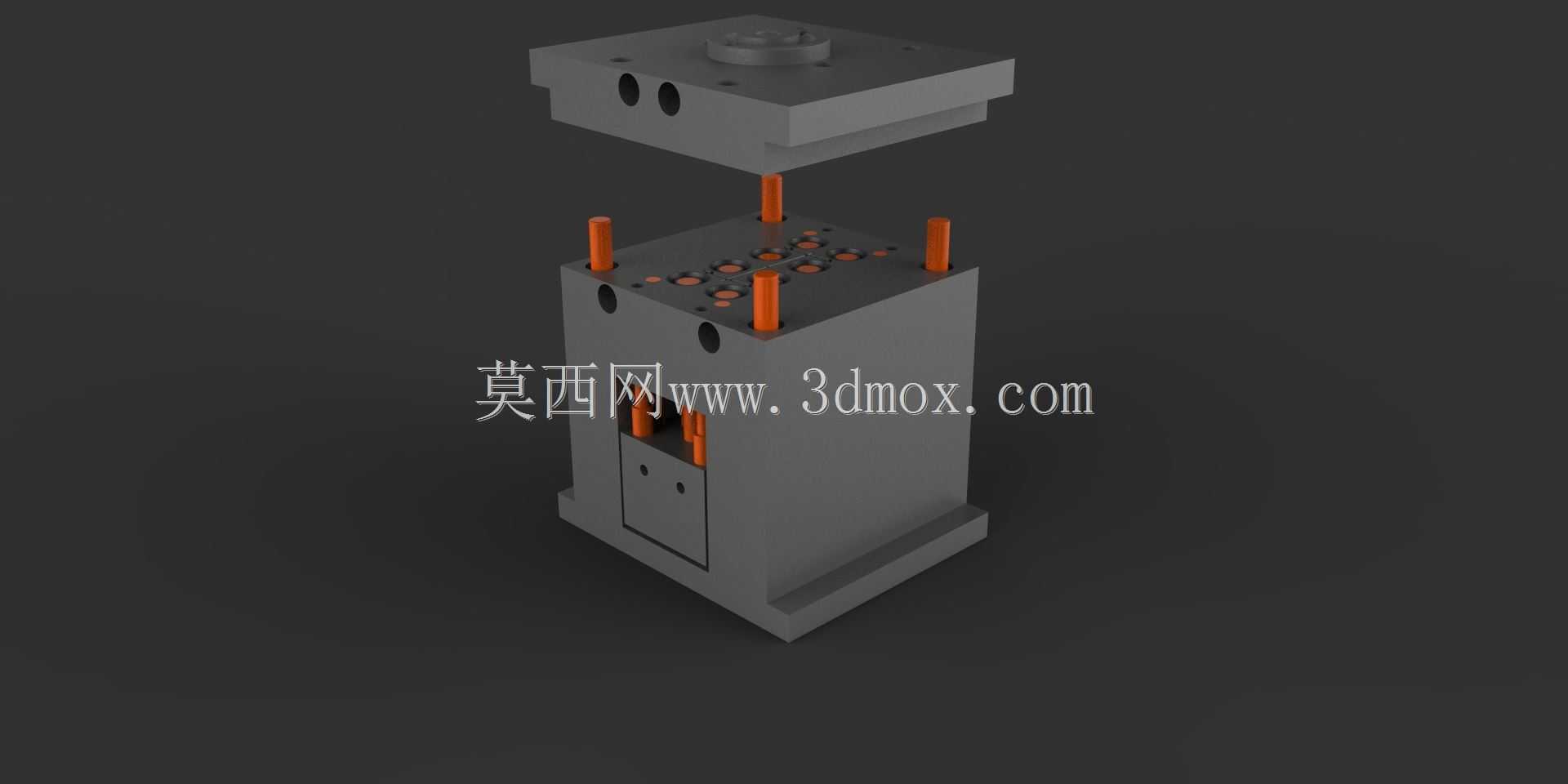

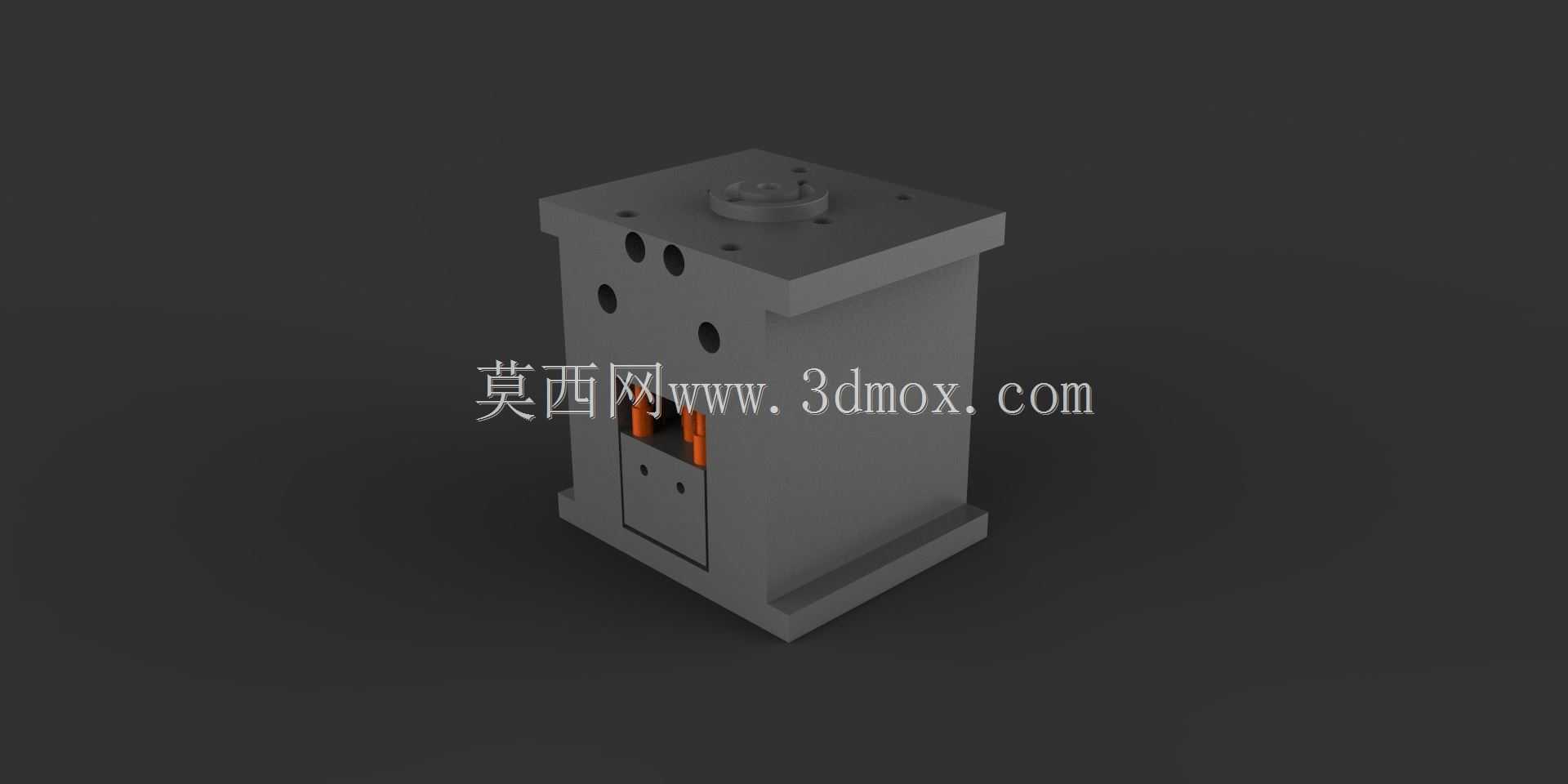

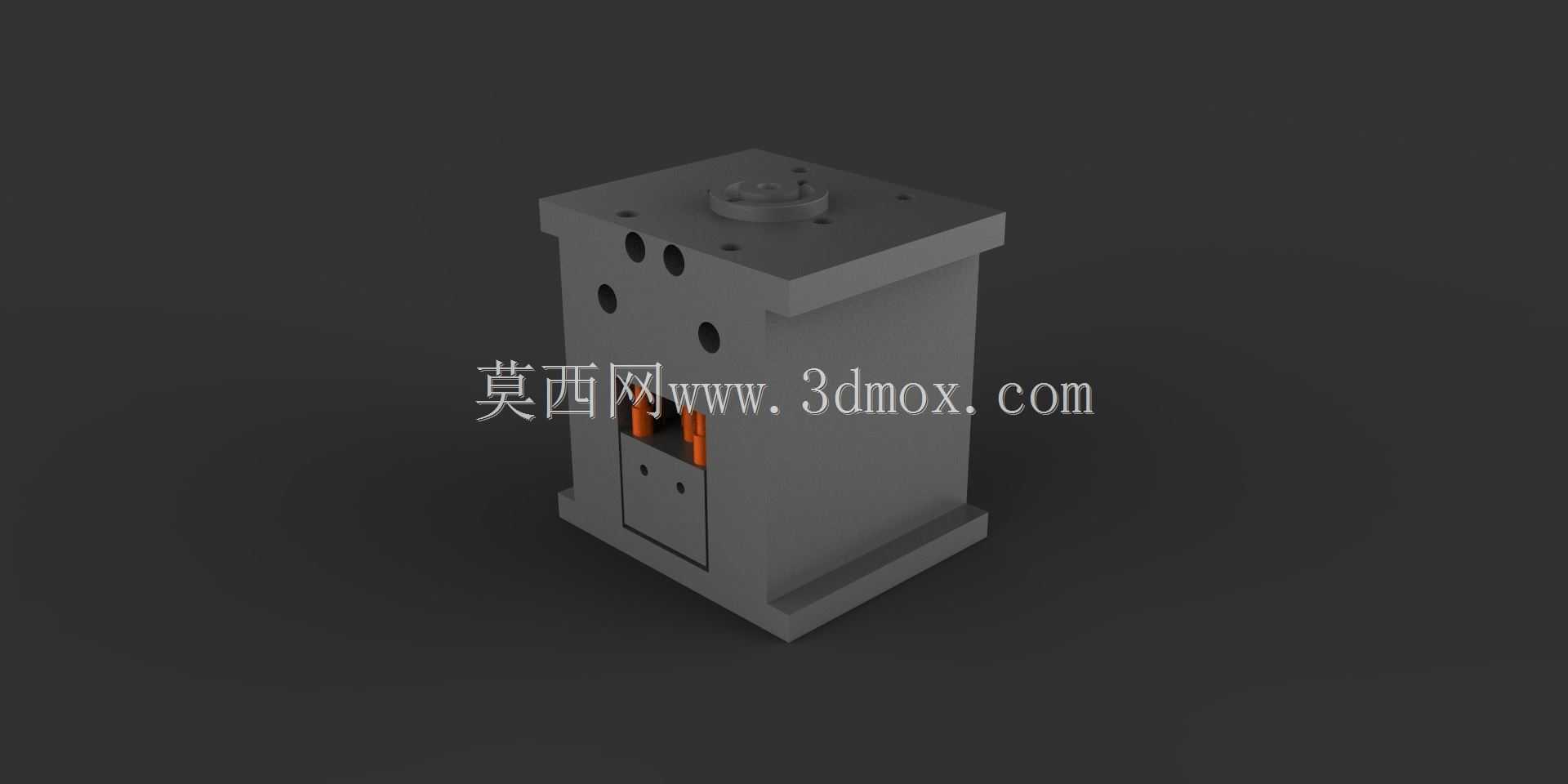

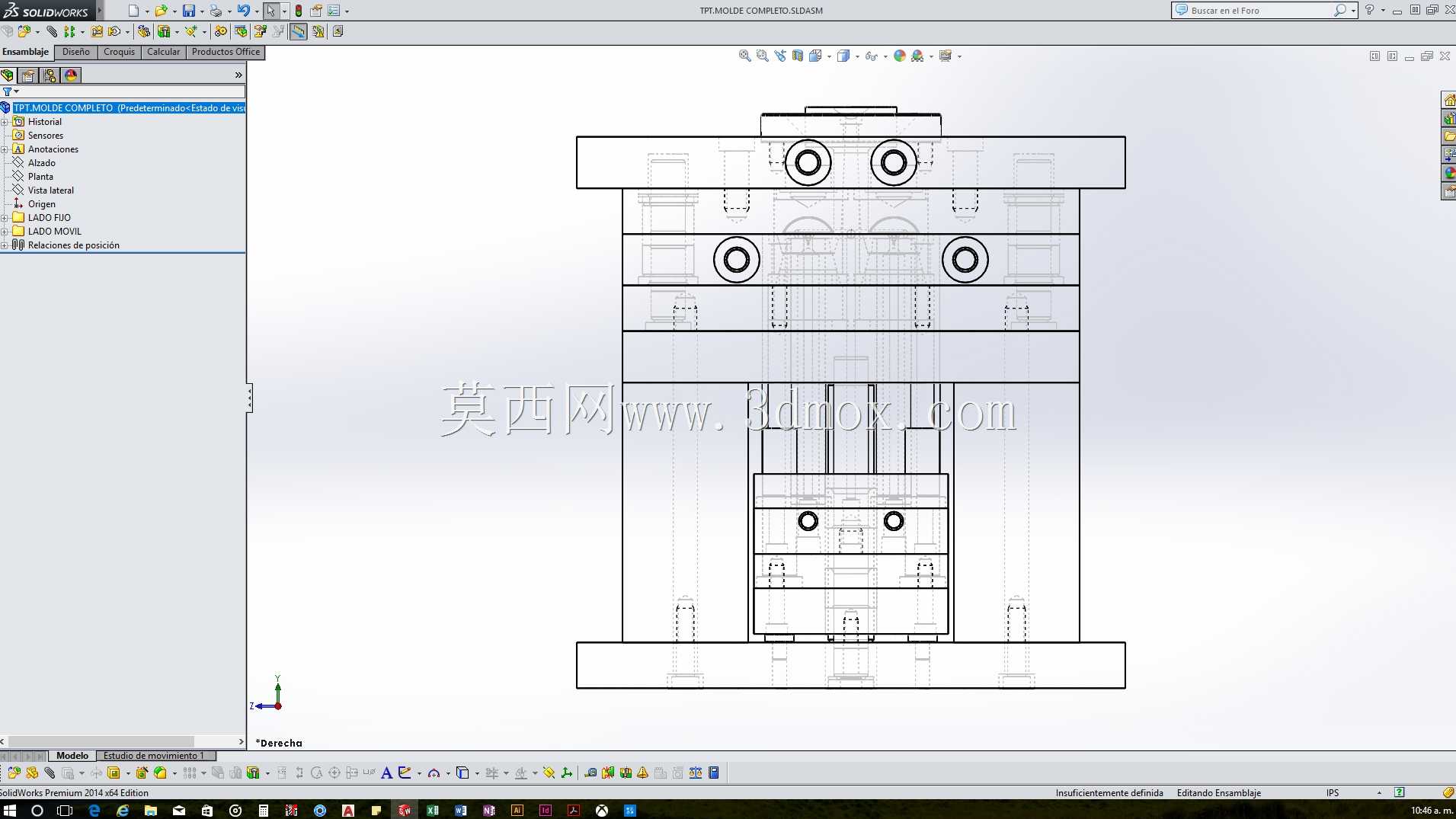

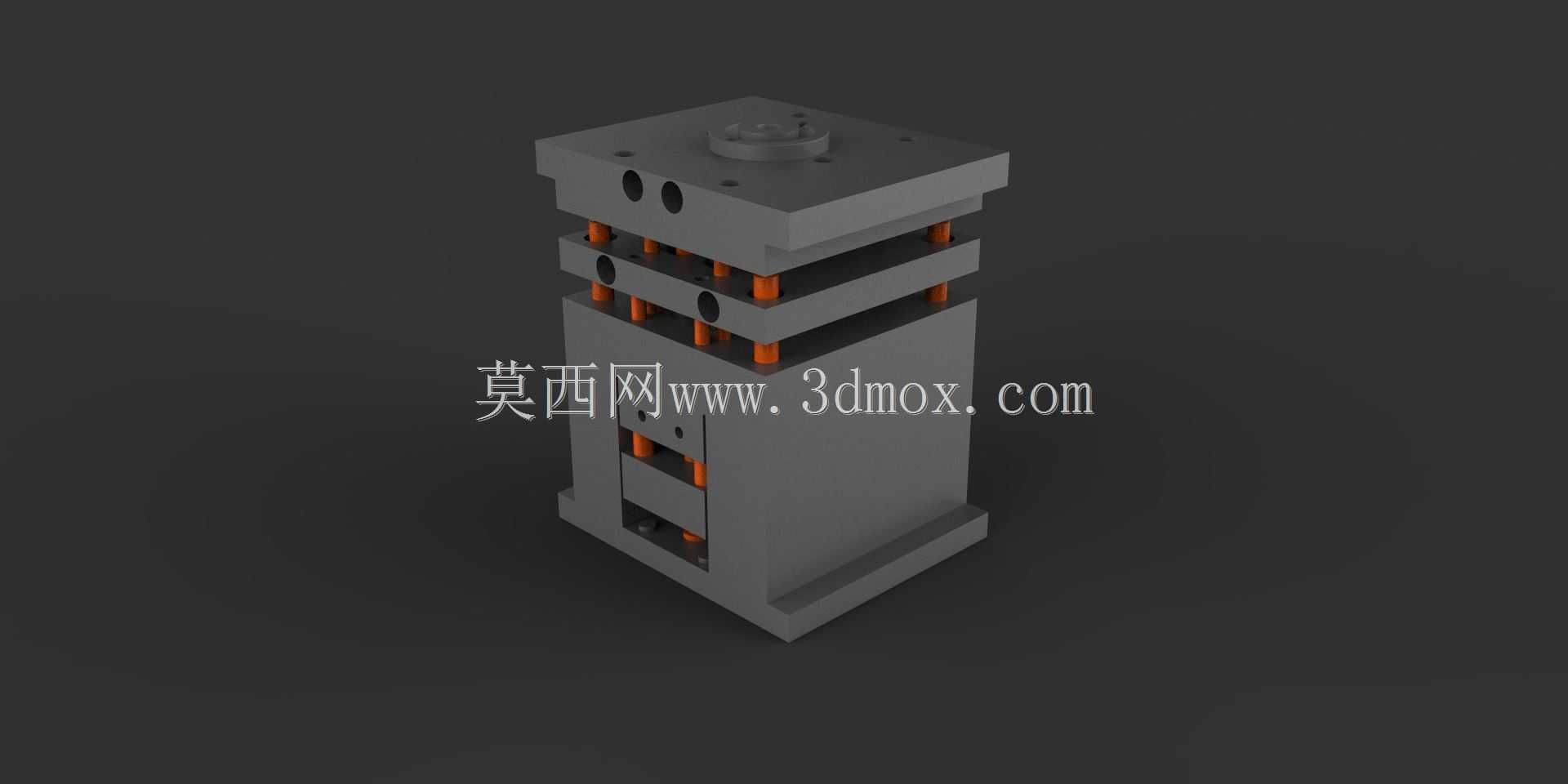

这套模具主要应用于民用给排水、家装管线布设、小型工业流体输送场景中1.5英寸规格PVC管塞的批量注塑生产，管塞作为管道系统末端的密封封堵零件，需要在管线布设完成后、临时停用阶段或者支路预留端口处实现可靠的密封阻隔，避免管道内部进入杂物、输送介质泄漏，同时要兼顾安装便捷性与长期使用的密封稳定性，适配常规PVC管材的端口尺寸公差，满足日常家装、小型工程管线的配套使用需求。模具整体采用方正的模架结构，整体外形规整，适配常规卧式注塑机的安装尺寸，模架四周预留的安装定位孔可直接与注塑机模板完成锁固，上下模的合模导向结构设置在模架边角位置，保证合模过程中动定模的精准对位，避免出现错模导致的产品飞边、尺寸超差问题。模具内部设置了两组独立的顶出系统，对应模腔内部成型的管塞产品，开模完成后顶出结构可同步作用在管塞的非配合端面位置，平稳将成型完成的管塞从动模芯上顶出，避免顶出过程中产品出现变形、顶白缺陷，保证管塞的密封配合面精度不受损伤。设计过程中针对PVC材料的成型特性，合理规划了浇口位置与流道走向，浇口设置在管塞的非外观、非密封面位置，开模后浇口残留不影响产品的装配与密封性能，流道的截面尺寸经过核算，保证熔融PVC材料可以均匀填充到模腔的各个位置，避免出现缺胶、气泡、熔接痕等成型缺陷，同时冷却水路的排布贴近模腔成型区域，可在注塑保压完成后快速带走热量，缩短成型周期，提升批量生产的效率。模具的成型部分精准还原1.5英寸PVC管塞的结构细节，管塞与管材配合的卡位结构、密封端面的平整度都在模腔加工中做了精度控制，保证成型后的管塞可以和对应规格的PVC管材实现紧密配合，不需要额外二次加工即可直接投入装配使用，模架的外侧预留了足够的水路、气路接口安装空间，日常生产过程中的维护、配件更换都可以在不拆解整体模架的前提下完成，降低生产运维的成本。
