简易样件冲裁工装结构设计

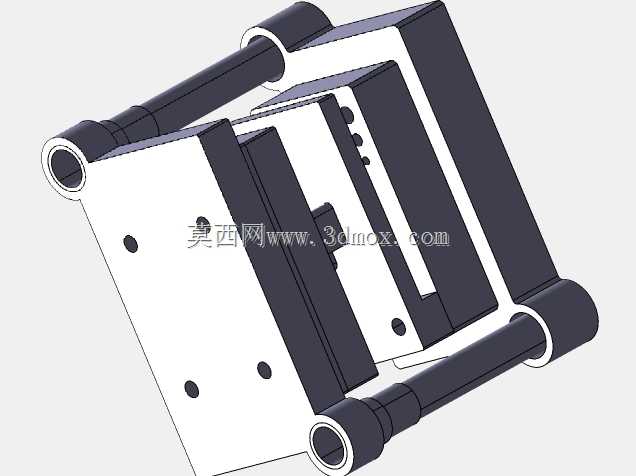

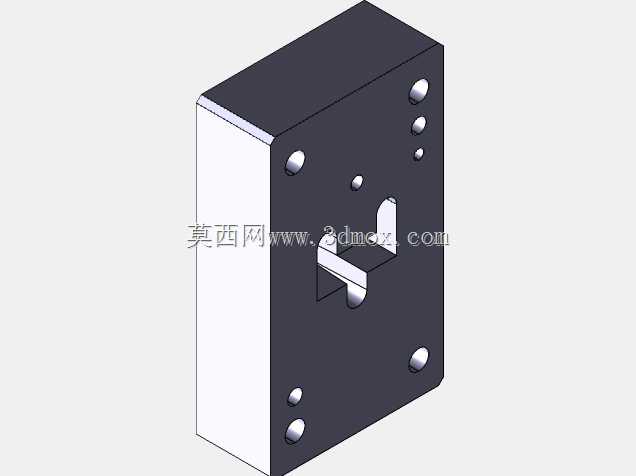

这款冲裁结构主要面向小批量样件试制、钣金加工打样场景使用，适配常规开式压力机的安装接口，可直接固定在压力机工作台面完成薄金属板材的冲裁落料作业，无需复杂的配套辅具即可快速投入使用。从结构设计逻辑来看，整体采用对称式框架布局，两根平行导向轴贯穿上下模座，保证冲裁过程中上下模的对位精度，避免冲裁过程中出现啃模、毛刺超差的问题，导向轴两端设置限位轴肩，可限制模座的最大开合行程，防止超程脱出引发设备故障。模座主体采用板式拼接结构，上模与下模的刃口部位做了分体式设计，刃口磨损后可单独拆卸更换，无需整体报废模架，能有效降低小批量生产中的耗材成本，刃口间隙根据常用的0.5-2mm薄钢板、铝板冲裁需求做了预设，常规工况下无需反复调整间隙即可获得合格的冲裁断面。安装边界方面，模座底部的安装孔位按照通用小型压力机的工作台T型槽间距设计，可直接通过T型螺栓完成固定，模架整体开合行程控制在120mm以内，适配公称力100kN及以上的小型压力机即可完成冲裁作业，无需大吨位设备配套。实际使用过程中，该结构可完成矩形、异形平板样件的冲裁落料，相比线切割打样，能大幅缩短样件制备周期，冲裁单件耗时仅需数秒，适合新品研发阶段的小批量样件快速产出，同时模架整体重量较轻，可根据不同的冲裁轮廓快速更换对应的刃口模块，切换不同冲裁产品时仅需拆装刃口固定螺钉即可完成换型，无需重新调整整体模架的对位精度。导向部位预留了润滑注油空间，日常维护时仅需定期在导向轴表面涂抹润滑脂即可保证导向顺畅，无需复杂的保养流程，模架两侧设置的操作空间可方便操作人员放置板材、取出冲裁完成的工件，同时避免操作时手部进入冲裁危险区域，兼顾了使用便利性与操作安全性。
