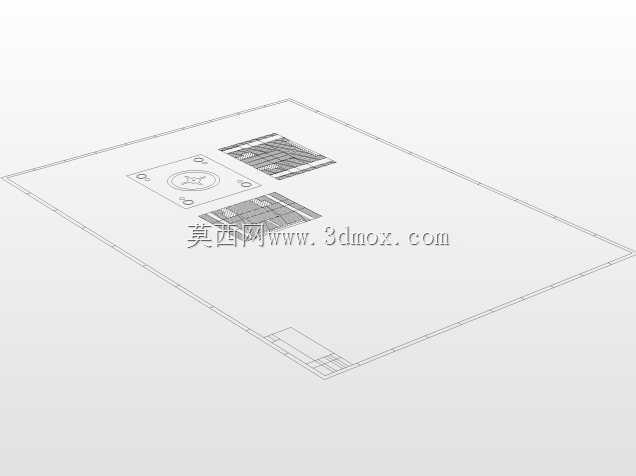

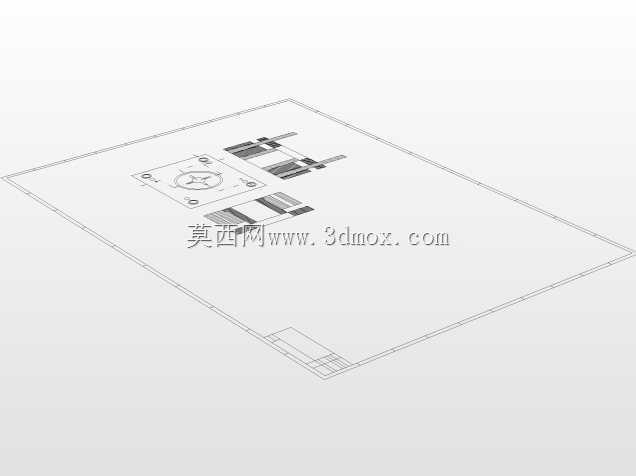

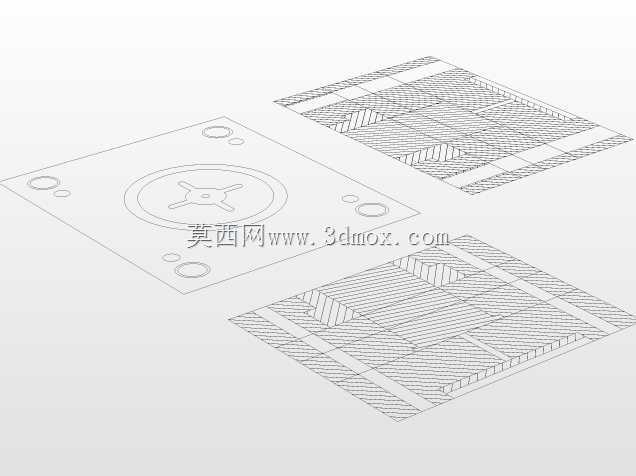

冲压加工用复合模二维结构组件设计

　　这套复合模结构组件，主要面向薄板冲压加工场景，常见于五金零部件批量冲压生产线，可在单次压力机行程内完成落料、冲孔等多道冲压工序，相比单工序模能大幅减少工件周转次数，提升冲压加工的尺寸一致性，适合小型平板类冲压件的批量生产，比如家电五金配件、电子接插件基底、小型汽车冲压垫片这类对孔位与外形同轴度要求较高的零件加工。

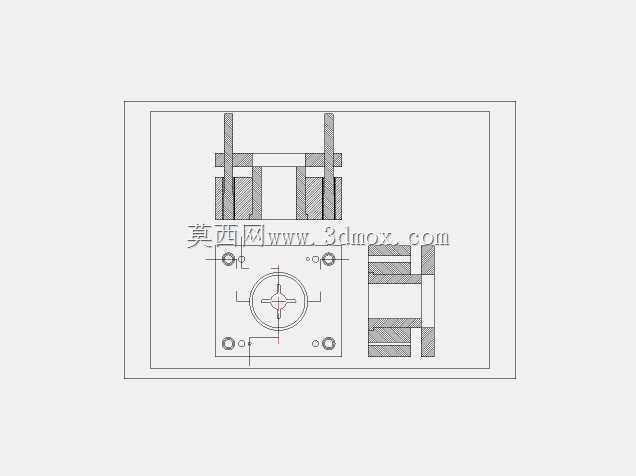

　　从结构设计逻辑来看，这套复合模采用正装式结构布局，凸凹模设置在上模部分，落料凹模与冲孔凸模集成在下模组件，模架选用标准后侧导柱模架，导柱导套配合间隙控制在H6/h5精度区间，能保证上下模合模时的对中精度，避免冲裁间隙不均导致的毛刺过大、模具啃刃等问题。上模部分设置了刚性卸料板，通过卸料螺钉与上模座连接，配套矩形螺旋弹簧提供卸料力，冲压完成后可将箍在凸凹模上的条料顺利卸下，避免条料随上模上行影响后续送料。下模部分设置了弹顶推件装置，通过顶杆与压力机工作台下方的气垫连接，冲压完成后可将卡在落料凹模型腔内的成品工件平稳顶出，工件顶出高度控制在凹模上表面以上5-10mm，方便自动化送料机构取件，也可适配人工取料的生产场景。

　　从安装边界与尺寸配合来看，这套复合模的闭合高度适配公称压力160kN及以上的开式可倾压力机，上模座通过模柄与压力机滑块连接，模柄直径选用标准φ30mm规格，与滑块安装孔的配合公差为H7/m6，保证装夹后无偏摆。下模座通过T型螺栓、压板与压力机工作台面固定，工作台面的落料孔尺寸需大于模具底部的出料孔尺寸，避免工件或废料排出时卡滞。模具的送料方向采用横向送料布局，条料宽度根据落料外形尺寸加双侧搭边值确定，导料板间距比条料宽度大0.1-0.2mm，保证条料送进时无卡滞同时不会出现过大的横向窜动，挡料销设置在导料板内侧，控制每次送料的步距精度，步距误差控制在±0.05mm以内，保证每个冲压工位的材料利用率稳定在80%以上。

　　结构细节上，冲孔凸模采用台阶式固定结构，与凸模固定板的配合公差为H7/k6，凸模刃口工作部分长度根据材料厚度确定，冲裁1mm厚冷轧钢板时，刃口有效长度取8mm，同时设置了凸模护套，避免小直径冲孔凸模在频繁冲裁过程中出现断裂失效。落料凹模采用整体式镶块结构，刃口部分选用Cr12MoV模具钢，淬火硬度控制在HRC58-62，保证刃口的耐磨性与使用寿命，凹模刃口采用直壁加落料斜度的结构，直壁高度取3mm，下方斜度为1°，既可以保证冲裁件的断面质量，又能避免工件或废料在凹模孔内堆叠导致的涨裂问题。上下模座选用45号钢调质处理，厚度分别取30mm与35mm，保证模架整体刚性，避免冲压过程中出现模座变形导致的间隙偏移。导料板与卸料板之间预留0.5mm的间隙，保证条料送进顺畅，卸料板的型孔与凸模之间的配合间隙取0.1mm，既可以起到卸料作用，又能在冲压过程中对凸模起到辅助导向保护作用。

　　在实际生产适配中，这套复合模结构可根据加工零件的具体尺寸调整凸凹模的刃口尺寸，冲裁间隙根据加工材料的力学性能与厚度调整，冲裁低碳钢材料时，双面冲裁间隙取材料厚度的10%-12%，冲裁不锈钢材料时，双面间隙取材料厚度的13%-15%，保证冲裁断面光亮带占比达到材料厚度的1/3以上，毛刺高度控制在0.05mm以内，满足普通五金冲压件的质量要求。模具的紧固件全部选用内六角圆柱头螺钉，销钉选用圆柱销，螺钉与销钉的位置均匀分布在模座与固定板的受力区域，螺钉拧入深度不小于螺钉直径的1.5倍，销钉配合长度不小于销钉直径的2倍，保证模具装配后的连接刚性，避免频繁冲压过程中出现紧固件松动导致的模具故障。这套结构的设计充分考虑了冲压生产中的维护便利性，易损的凸模、凹模镶块都采用可拆卸结构，刃口磨损后可快速拆卸修磨或更换，减少生产线停机维护时间，适配中小批量多品种的冲压生产需求，也可通过更换工作部件快速切换加工不同的平板类冲压零件。
