辊筒式工件中转输送支架结构

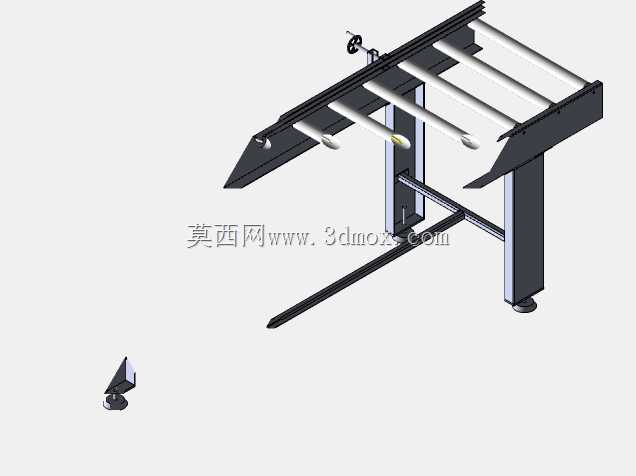

这款辊筒式输送支架主要面向生产车间内的短距离工件中转场景，可嵌入装配流水线、加工工位衔接段、质检台旁侧等位置，承担工序间的工件承接、暂存与转运功能，适配板类、框类、规整箱体类工件的传输需求，能够替代人工反复搬运转接的作业模式，降低工位间的物料搬运强度，减少工件周转过程中的磕碰损伤风险。设备采用立式支撑结合悬臂式辊筒排布的结构设计，两根立式支撑柱搭配底部横向连接梁与纵向延伸的稳定支脚，支撑柱底部配置可调式脚杯，可根据现场地面平整度调整支撑高度，保证辊筒工作面的水平度，避免工件输送过程中出现偏斜、卡滞的问题。辊筒组采用平行等距排布，辊筒表面做光滑处理，工件放置后可依靠人力轻推实现顺滑移动，设备侧端配置手摇调节结构，可根据输送工件的尺寸规格调整侧边导向挡边的间距，适配不同宽度的工件输送需求，两侧延伸的导料板可在工件进出输送段时起到导向承接作用，避免工件从辊筒侧边滑落。从安装边界来看，设备整体占用空间紧凑，纵向支脚延伸长度可适配工位旁的预留安装空间，无需对现有车间地面做大规模改造即可完成布设，支撑结构采用型材拼接的设计思路，整体刚性充足，可承载常规中小型加工工件的重量，不会出现承重变形的问题。设计过程中充分考虑了车间现场的使用便利性，手摇调节结构设置在设备侧方易操作的位置，操作人员无需俯身即可快速完成导向间距调整，辊筒采用模块化安装思路，单根辊筒出现磨损时可单独拆卸更换，降低后期维护的成本与耗时，设备整体高度适配常规站立作业的工位高度，操作人员取放、推送工件时无需过度弯腰或抬臂，符合人工作业的操作习惯，可顺畅衔接前后工序的作业节奏，提升生产线整体的流转效率。
