卧式液化石油气储存凝汽容器结构

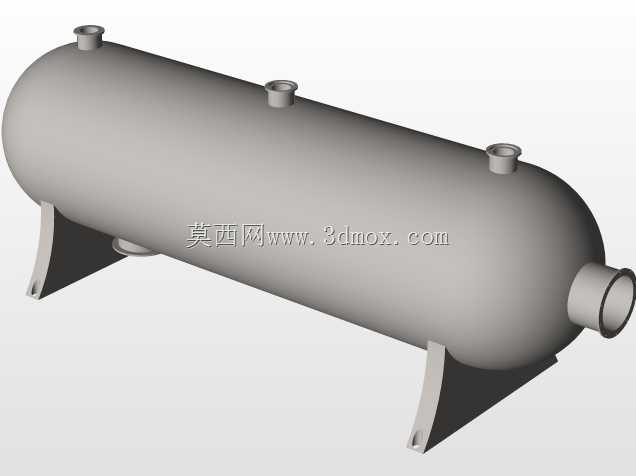

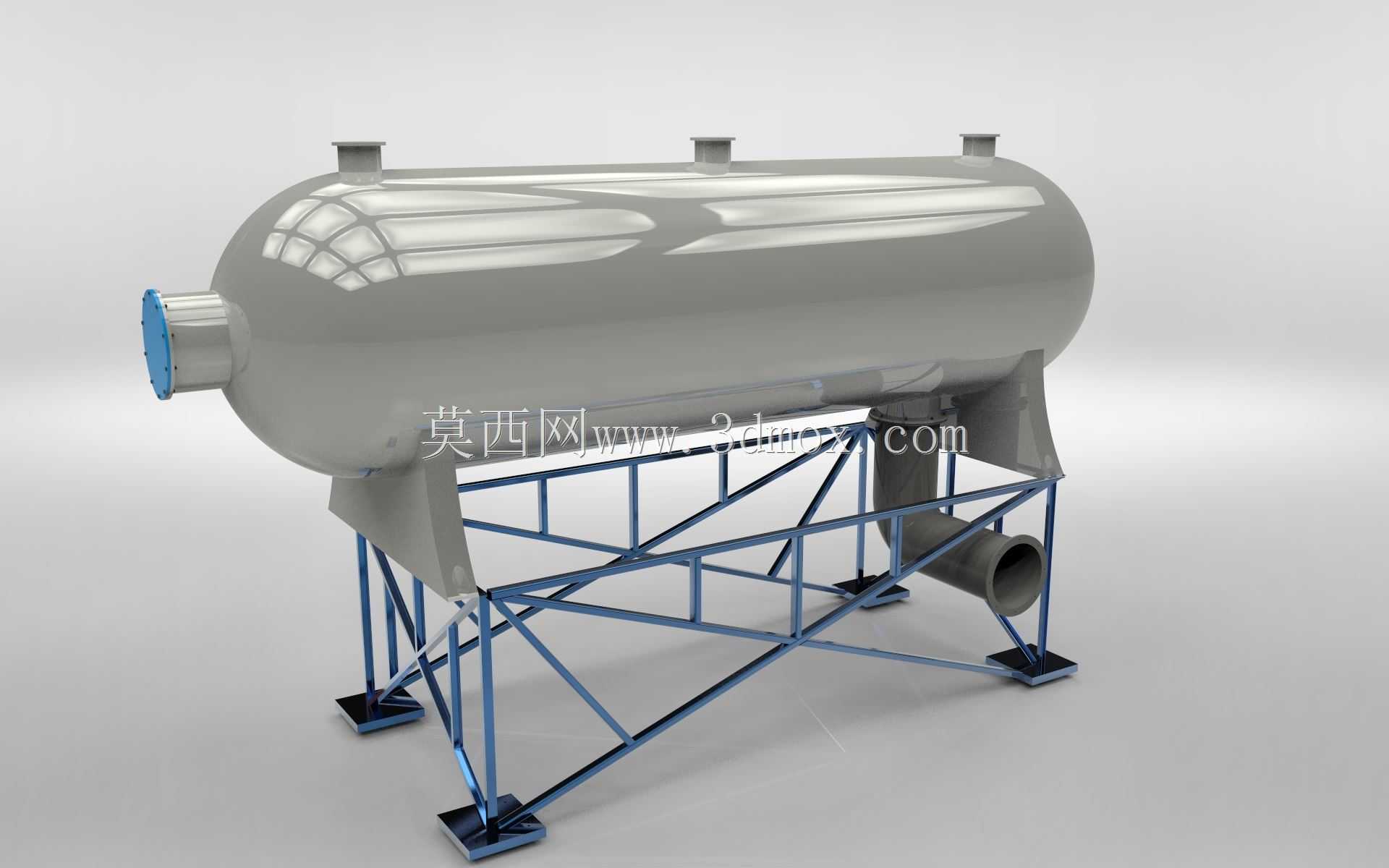

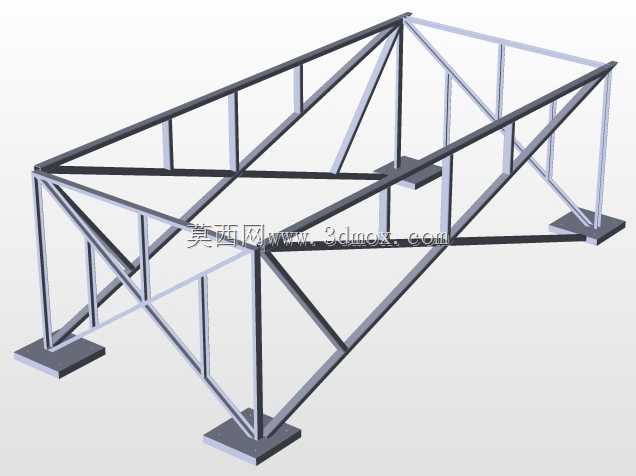

这款卧式凝汽容器主要面向液化石油气储运、中小型燃气储配站、工业厂区燃气调压供给场景设计，作为承压类液态介质存储核心设备，承担液化石油气静态存储、缓冲稳压、气液分离的核心功能，可适配城镇燃气供应网点、工业企业自备燃气站、小型油气处理场站的存储需求，能够在常温承压工况下稳定存储液态液化石油气，配合外接管路、调压阀组完成介质的输出与压力调控，避免供气端压力波动对下游用气设备造成冲击。设备整体采用卧式椭圆封头筒体结构，筒体主体为等径直筒段，两端采用标准椭圆封头焊接成型，封头处设置大口径介质进出主接口，筒体顶部均匀布置三个小口径工艺接口，可分别接入安全阀、压力表、液位计等安全监测附件，满足压力容器安全运行的监测与泄放需求；筒体底部设置大口径排污接口，可定期排出罐内沉积的杂质与残液，避免杂质堆积对罐体内部造成腐蚀、堵塞下游管路。设计阶段充分考虑卧式承压容器的受力特性，筒体壁厚按照设计压力下的薄膜应力计算取值，封头壁厚结合曲面应力集中系数做加厚处理，所有接口位置均做补强圈焊接补强，降低接口开孔处的应力集中风险，避免长期承压运行出现焊缝开裂隐患。配套的安装支架采用型钢桁架式结构，由方形型钢焊接成纵横交错的支撑框架，斜向支撑型钢均匀分布形成三角稳定结构，四个支脚底部设置方形安装垫板，可通过地脚螺栓与混凝土基础牢固连接，既能够承托满液状态下的罐体总重量，也可抵消外部风载、轻微地震载荷带来的倾覆力矩，保障罐体安装后的稳定性。安装边界方面，设备整体长度适配中小型场站的预留安装空间，筒体直径满足单罐设计存储容积要求，支架高度预留出底部排污管路的安装操作空间，顶部接口高度匹配站区常规工艺管路的布设高度，无需额外做管路变向调整即可完成对接，两侧封头位置预留足够的操作检修空间，方便后期人员开展附件检修、焊缝检测等维护作业。罐体外部整体做光滑防锈处理，支架表面做防腐涂装，可适应户外露天安装的环境要求，降低长期日晒雨淋带来的锈蚀风险，延长设备整体使用寿命。
