卧式螺带粉体混合搅拌设备结构设计

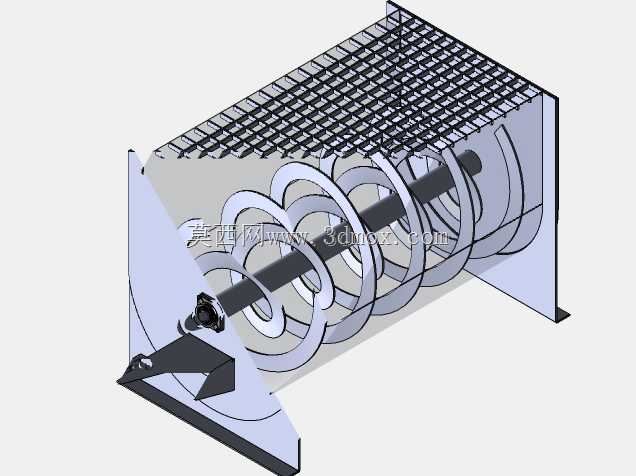

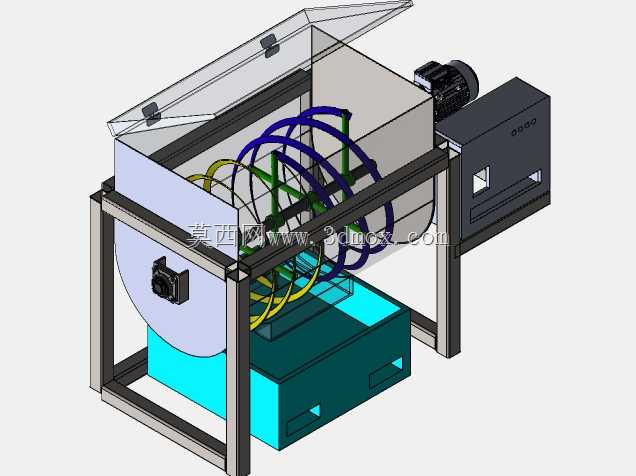

该带状混合设备主要应用于粉体加工、建材配料、饲料生产、食品原料预处理等行业的散料均化工序，可完成不同粒度、不同密度粉状与小颗粒状物料的均匀混合作业，也可适配带有少量湿度的散状物料搅拌，避免物料在混合过程中出现分层、结团的问题，在中小型配料生产线中可作为核心混料单元衔接上游投料与下游包装、成型工序，适配连续式生产与间歇式批次生产两种作业模式。设备核心功能依托卧式布置的连续螺带搅拌轴实现，螺带采用内外双层反向螺旋结构设计，内层螺带将物料向料槽出料端推送，外层螺带将物料向进料端带动，在料槽内部形成持续的轴向、径向复合物料流，让不同组分的物料在料槽内快速实现对流、剪切、扩散混合，相比普通桨叶搅拌结构，混合均匀度更高，物料残留量更低，针对易抱团的粉体物料，螺带边缘与料槽内壁预留极小的配合间隙，搅拌过程中可刮除粘附在槽壁的物料，避免长期粘壁结垢影响混合效果。设计过程中优先考虑作业稳定性与安装适配性，整体采用U型敞口料槽结构，上部设置格栅式防护网，既可以满足投料过程的安全防护要求，避免大块异物落入搅拌腔损坏螺带结构，也可防止搅拌过程中物料飞溅外溢；搅拌轴两端采用带密封结构的轴承座固定在料槽端板上，轴端预留动力连接位，可适配不同功率的减速电机驱动，安装时可根据生产线布局选择左侧或右侧动力输入方向，无需额外改动主体结构。外形尺寸方面，设备整体采用卧式长条形布局，料槽底部设置倾斜导料结构，出料端配置导流板，可快速完成整批次物料的排空，底部支撑脚预留标准安装孔位，可直接固定在生产线钢架平台或混凝土基础上，安装边界适配常规中小型车间的设备排布空间，无需预留过大的操作与维护通道，日常维护仅需定期检查轴承密封件磨损情况与螺带紧固状态即可，整体结构无复杂易损构件，运维成本较低。料槽侧壁采用加厚板材设计，可承受搅拌过程中物料的持续挤压，螺带与主轴之间采用分段式支撑连接，既保证螺带的结构强度，避免长期搅拌重载物料出现变形，也可减少物料在搅拌轴上的粘附，适配多数常规散状物料的混合工况需求。
