双塔吸附式工业制氮设备结构设计

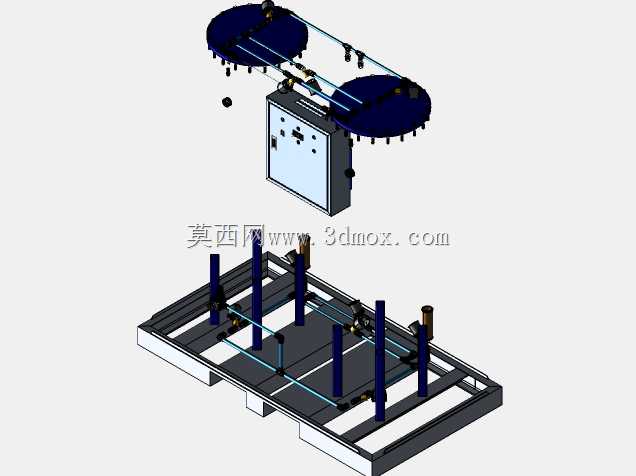

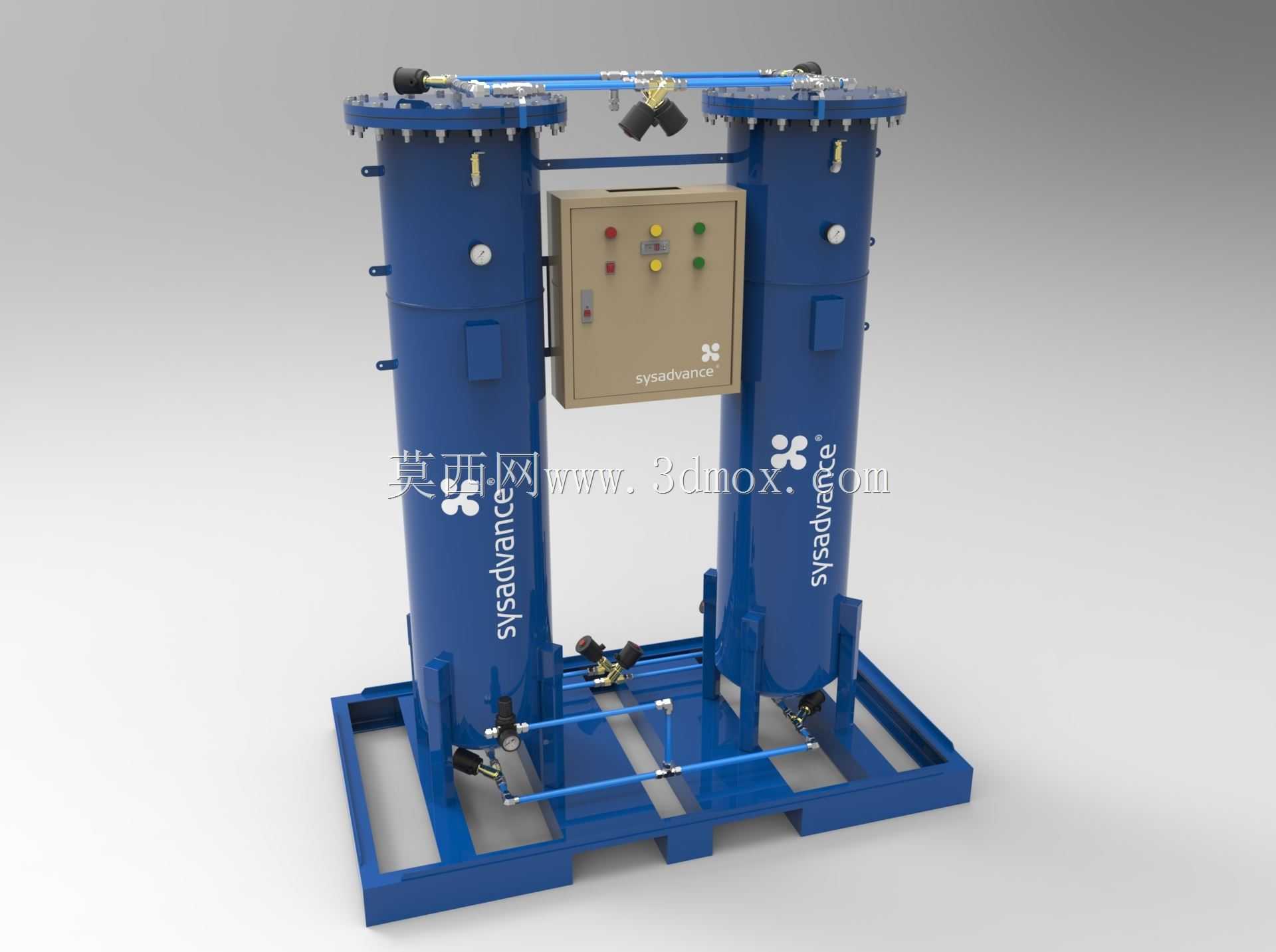

这款双塔结构的制氮设备，主要面向工业现场的高纯氮气供给场景，广泛应用于食品包装气调保护、电子元器件焊接防氧化、化工物料输送惰化、金属热处理气氛保护、煤矿井下防火惰化等多个对氮气纯度、供气稳定性有明确要求的生产环节，能够持续为生产线提供压力、流量稳定的干燥氮气，替代传统的高压钢瓶储氮、液氮槽车配送模式，帮助生产企业降低用气成本，消除高压容器储运、液氮挥发带来的安全隐患。设备采用对称式双吸附塔布局，核心功能依托变压吸附原理实现，两塔交替完成加压吸附产氮、降压脱附再生的循环过程，无需额外配置复杂的再生加热组件，常温下即可连续运行，产出的氮气可根据后端工艺需求调整纯度区间，适配从普通吹扫保护到高精度电子制造的不同用气要求。中间集成的控制箱体整合了气路控制阀组、状态指示模块与运行逻辑控制单元，可实现设备全自动运行，无需专人值守操作，面板上的状态指示灯可直观显示两塔工作状态、产气压力、故障告警信息，方便现场运维人员快速掌握设备运行情况。整体采用撬装式底座设计，所有管路、阀件、吸附塔、控制单元均集成在同一钢制底座框架上，底座预留了标准叉车转运孔位与地脚安装固定孔，设备到场后仅需连接压缩空气进气端、氮气输出端与供电线路即可投入使用，大幅缩短现场安装调试周期。设计过程中充分考虑了工业现场的安装边界限制，双塔采用立式排布尽可能压缩设备横向占地面积，底座框架的承重结构经过受力校核，可承受满装填吸附剂状态下的整体载荷，外部连接管路采用侧部与底部集中排布的方式，预留足够的操作检修空间，方便后期更换吸附剂、检修阀件时的操作需求，设备顶部的管路连接采用快装结构设计，可快速拆解完成核心组件的维护更换，有效降低设备全生命周期的运维成本。
