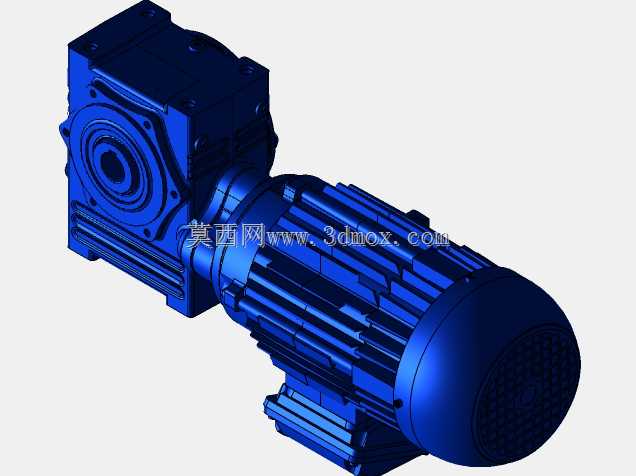

蜗轮蜗杆式齿轮减速电机结构设计

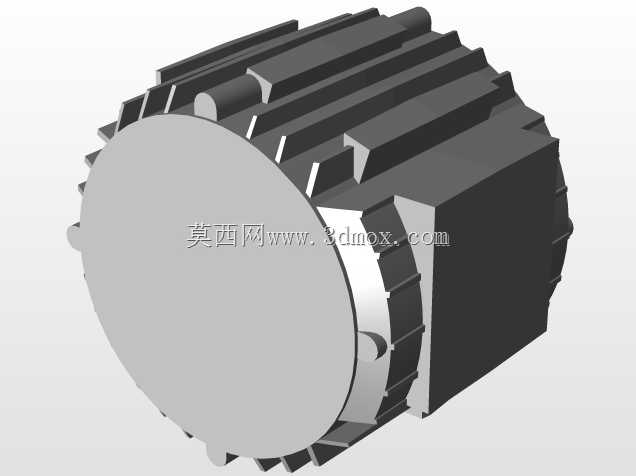

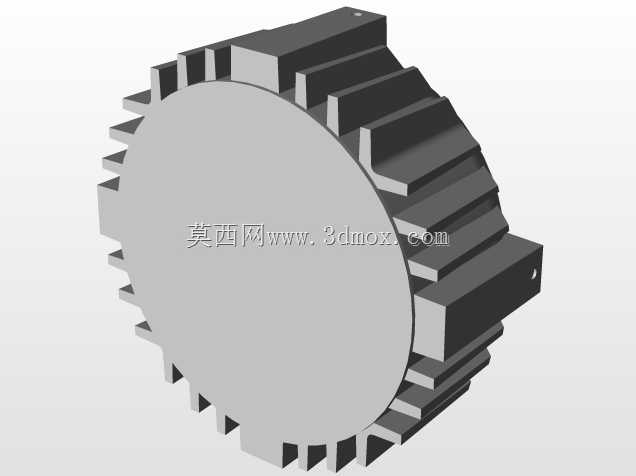

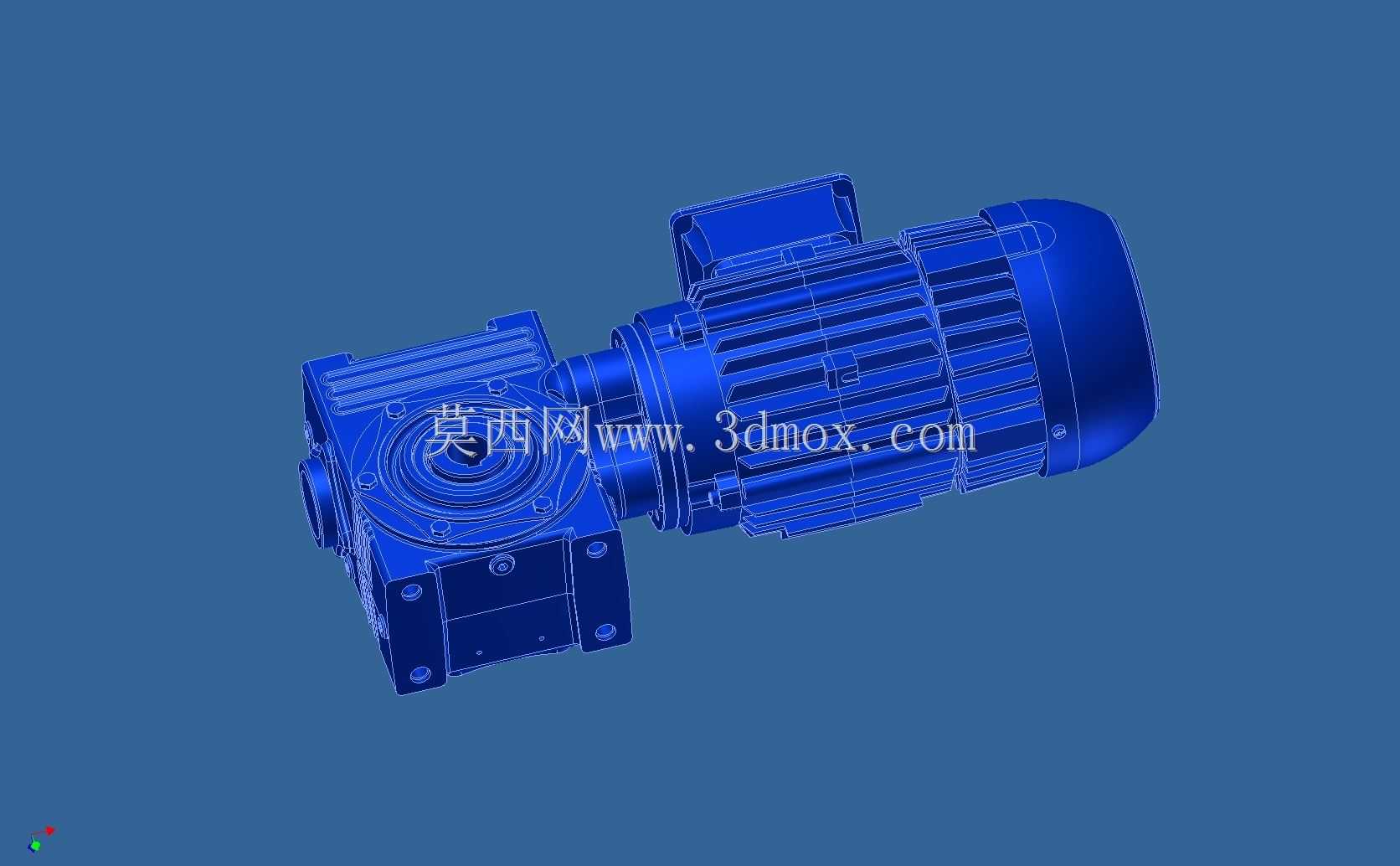

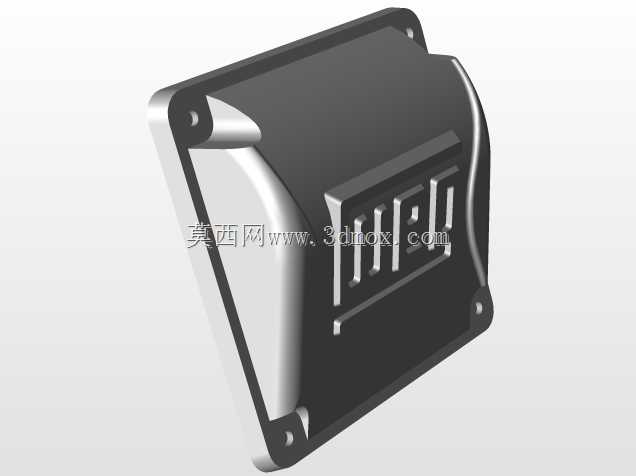

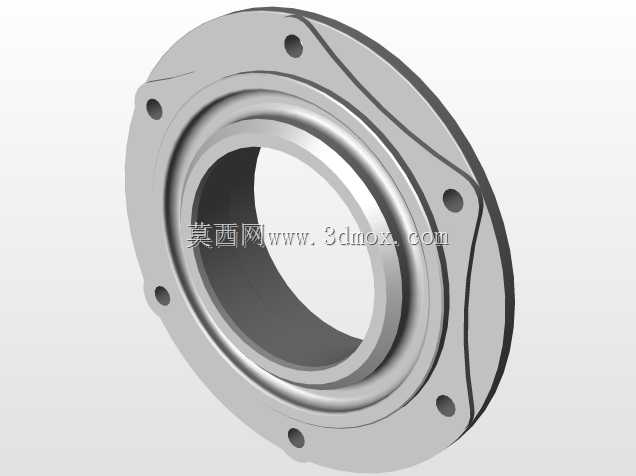

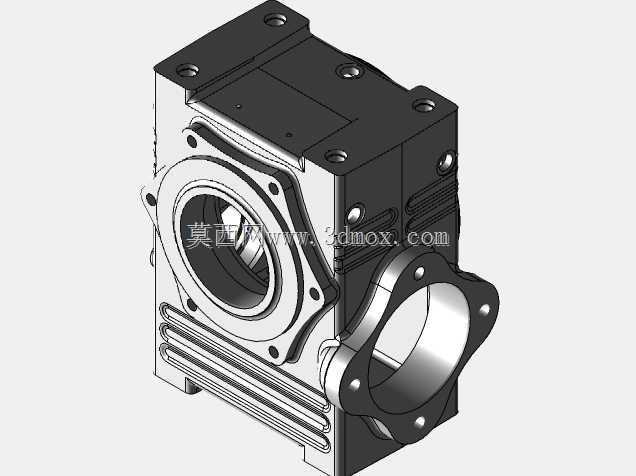

这款齿轮减速电机是工业传动场景中常用的动力集成部件，主要应用于轻工生产线输送、包装设备驱动、食品机械传动、小型自动化工装动力供给等场景，能够在低转速大扭矩的输出需求下，替代分体式电机与减速机构的组合方案，减少设备安装空间占用，降低传动链路的装配误差累积。从实际用途来看，该部件将异步电机的高转速输出通过蜗轮蜗杆减速结构进行扭矩放大，输出端可直接连接负载辊轴、链轮、联轴器等传动件，适配需要恒定低转速运行、启停换向平稳的传动工位，相比直连电机的方案，能避免负载启动时电流过载对电机绕组的冲击，同时提升负载端的运行稳定性，减少转速波动带来的生产精度偏差。在功能特性上，这款集成式齿轮电机采用蜗轮蜗杆正交传动结构，电机输出轴与减速箱输出轴呈90度垂直布局，能够适配安装空间局促、动力传输方向需要转向的设备布局，减速箱箱体采用一体化铸造成型，内部齿轮副采用润滑脂密封润滑，日常使用无需频繁维护注油，输出端预留标准法兰安装位与键槽轴头，可直接匹配市面通用的传动连接件，无需额外定制转接结构。从设计思路来看，该结构在建模阶段优先考虑了安装适配性与结构强度的平衡，电机壳体的散热筋沿轴向均匀排布，在保证壳体结构刚性的前提下最大化散热面积，避免长时间满负载运行时绕组温升过高；减速箱部分的安装脚位采用对称式沉孔设计，可支持水平、垂直两种安装姿态，适配不同设备的机架布局；接线盒设置在电机壳体侧上方，预留足够的线缆弯折空间，避免安装时线缆过度弯折导致绝缘层破损。在外形尺寸与安装边界上，该结构的轴向总长度控制在适配小型设备机架的范围内，减速箱部分的最大外轮廓不超出电机本体的径向投影过多，安装脚位的孔距符合通用小型减速电机的安装尺寸标准，输出轴的轴伸长度与直径适配常规的传动件安装孔径，安装时仅需要预留接线侧的线缆操作空间与减速箱输出侧的传动件装配空间即可，无需为部件本身预留额外的检修冗余空间，整体结构紧凑，能够直接替换同功率等级的老式分体传动结构，降低设备改造的设计与装配成本。
