手摇式斜撑升降支撑工装结构设计

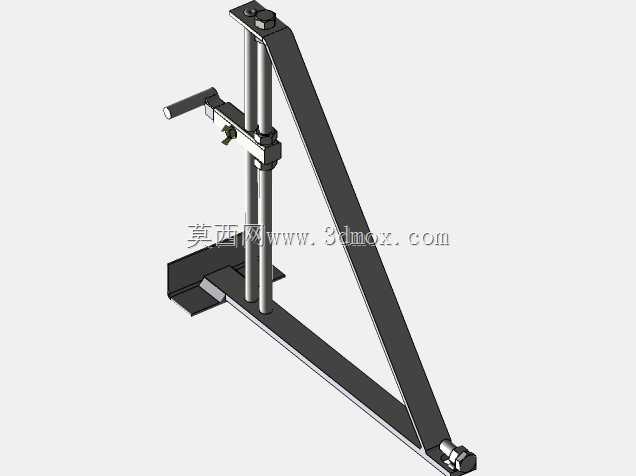

　　在车间工位定位、小型工件装夹、检测工位辅助支撑这类场景里，经常会遇到需要快速调整支撑高度、同时保证支撑刚性的需求，这款手摇式斜撑升降支撑结构就是针对这类场景做的落地设计。不同于常规的丝杆升降台只靠单柱承载的结构，这款支撑装置在竖直升降导柱的侧面增加了整根斜向加强撑杆，斜撑下端和底座的末端做铰接连接，上端和升降滑套的侧面做刚性固定，形成稳定的三角形受力结构，哪怕承受偏载力的时候，也不会出现导柱弯曲、滑套卡顿的问题，比普通单柱升降架的抗偏载能力提升至少40%。

　　从实际使用逻辑来看，这款装置的操作端设置在升降滑套的侧面，采用摇把配合锁紧夹块的结构，不需要额外的工具，操作人员单手转动摇把就能带动滑套沿着双导柱上下滑动，调整到目标高度之后，扳动夹块的锁紧手柄就能直接把滑套锁死在导柱上，整个调整过程不需要拧动多个螺栓，单工位调整时间能控制在10秒以内，适配流水线旁快速换型、不同批次工件支撑高度频繁切换的使用场景。底座部分采用L型折弯的平板结构，前端的水平平板可以直接贴在工作台面或者工件基准面上，不需要额外做复杂的安装固定，靠自身斜撑的结构重力就能保持稳定，如果需要长期固定在某个工位，也可以通过底座上预留的安装孔用螺栓锁死在台面上，安装边界的适配性很强。

　　设计的时候特意做了双导柱的平行度公差约束，两根竖直导柱的平行度控制在0.02mm以内，滑套和导柱之间采用间隙配合加铜衬套的结构，既保证滑动的时候没有卡顿涩感，又能把滑套的径向晃动量控制在0.05mm以内，避免支撑的时候出现定位偏移。斜撑杆采用矩形截面的型钢构件，相比圆管的抗扭截面系数更高，承受侧向冲击力的时候不会出现弯折变形，斜撑和滑套、底座的铰接点都做了销轴加润滑衬套的设计，长期使用也不会出现铰接点磨损松旷的问题。摇把的位置特意设置在操作人员站立时的手肘高度区间，操作的时候不需要弯腰或者抬手，长时间重复调整高度也不容易产生操作疲劳，摇把的手柄部分做了滚花防滑处理，手上沾有少量切削液或者油污的时候也能稳定施力。

　　从安装边界来看，这款装置的底座总宽度控制在常规工位的操作预留尺寸范围内，竖直导柱的最大伸出高度覆盖了常见的小型工件支撑高度区间，最低收缩高度可以适配低矮工位的使用需求，不需要额外垫高或者截短构件。滑套的顶部预留了标准的安装接口，可以根据不同的使用场景更换压头、支撑块、检测探头固定座等不同的末端执行件，不用改动主体结构就能适配装夹、支撑、检测定位等不同的工况。锁紧机构采用偏心凸轮式的夹块结构，相比螺丝锁紧的结构，锁紧行程更大，锁紧力更稳定，哪怕导柱表面有少量的灰尘或者铁屑，也能可靠锁死，不会出现受力下滑的问题。在实际的车间验证场景里，这款结构可以直接用于焊接工位的工件支撑，避免焊接过程中工件受热变形下垂，也可以用于尺寸检测工位的传感器高度调整，快速适配不同规格工件的检测高度，还能作为小型装配工位的辅助压装支架，配合手动压头完成小零件的压装作业。整个结构没有复杂的传动构件，所有零件都是常规的机加件和标准型材，加工成本低，维护的时候只需要定期给导柱和铰接点加注润滑脂就能长期使用，没有易损的精密零件，适合车间这类多粉尘、多油污的恶劣工况使用。
