锥齿轮传动电动执行驱动装置结构

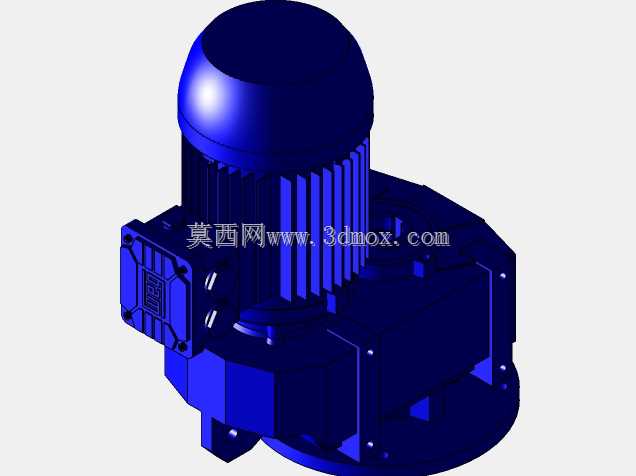

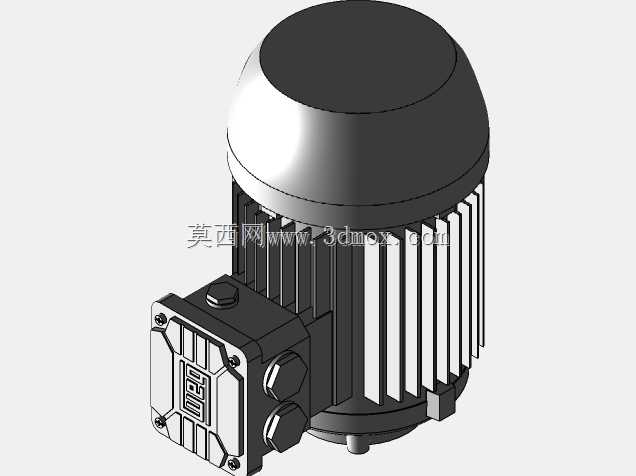

　　在工业自动化产线的阀门驱动、小型物料输送机构的动力匹配、教学演示用传动实训台搭建场景中，这类集成电机与锥齿轮传动结构的驱动单元是非常常见的动力执行部件，很多刚接触传动结构设计的工程师容易在电机与传动箱的衔接位置出现配合公差疏漏，导致后期装配出现同轴度偏差，运行时产生异常振动。从结构组成来看，上部的驱动电机采用散热筋式外壳设计，沿电机壳体周向均匀分布的竖向散热筋，能够在设备连续运行时通过增大壳体与空气的接触面积，将绕组产生的热量快速导出，避免长时间高负载运行出现过热退磁问题，电机端盖位置预留的接线盒采用侧置式布局，既方便现场布线时的线缆接入，也能避免垂直安装时冷凝水顺着壳体流入接线腔造成绝缘隐患。下部的传动箱体采用锥齿轮啮合传动结构，

　　相比平行轴直齿轮传动，锥齿轮能够实现相交轴之间的动力换向，将电机竖直方向的输出扭矩转换为水平方向或者特定倾角的输出，适配安装空间受限、动力输入输出轴需要呈夹角布置的场景，箱体的安装法兰采用多螺栓孔均布设计，能够适配不同安装基面的固定需求，法兰端面的加工粗糙度控制在Ra1.6以内，保证安装贴合面的密封性，防止传动箱内的润滑脂泄漏同时阻挡外界粉尘进入啮合区域。做这类结构的三维建模时，首先要确认电机输出轴与传动箱输入锥齿轮的配合公差，通常轴与齿轮孔采用H7/k6的过渡配合，配合段要预留足够的轴向定位长度，通过轴肩与锁紧挡圈实现齿轮的双向固定，避免正反转切换时出现轴向窜动；锥齿轮的啮合间隙要控制在合理范围，

　　间隙过大会导致传动换向时产生冲击噪音，间隙过小则会加剧齿面磨损，建模时需要按照锥齿轮的分锥角、模数、齿数参数精准绘制齿形，同时预留出齿侧间隙的调整空间，通常在箱体与电机的连接法兰位置设置调整垫片组，通过增减垫片厚度来调整两个锥齿轮的啮合位置，保证齿面接触斑点符合传动精度要求。安装边界方面，这类驱动单元的竖直方向总高度要结合现场安装空间的顶部净空来确认，尤其是电机顶部的接线盒旋转空间，要预留至少50mm的操作余量方便后期接线维护；传动箱输出轴的轴伸长度要匹配被驱动部件的连接孔深度，键槽的位置要与被驱动部件的键槽对齐，输出轴的径向跳动公差要控制在0.02mm以内，避免带负载运行时出现输出端摆动。在实际选型应用中，要结合负载的额定扭矩、

　　运行转速、每日工作时长来匹配电机功率与锥齿轮的模数，轻载实训场景下可以选用模数较小的齿轮降低成本，重载工业场景则要选用更大模数的锥齿轮，同时对齿面进行淬火处理提升耐磨性能，箱体的壁厚也要根据负载大小做对应加强，在轴承安装位设置加强筋避免轴承座受力变形。很多实训场景中会用这类结构来演示锥齿轮传动的换向原理、电机与传动机构的装配流程，建模时要把所有的紧固件、密封件、轴承都做完整的参数化建模，方便教学过程中做拆解演示，每个配合面的公差标注、装配约束关系都要符合实际装配工艺，不能出现干涉或者约束错误，避免给学习者传递错误的结构认知。在传动箱的润滑设计上，这类小型锥齿轮传动通常采用脂润滑方式，建模时要在箱体内部预留足够的储脂空间，同时在输出轴位置设置油封安装位，防止润滑脂顺着输出轴泄漏，箱体上可以预留注脂孔，方便后期维护时补充润滑脂，不需要完全拆解箱体就能完成保养操作。电机与传动箱的连接位置采用止口定位结构，止口的配合公差采用H7/h6的间隙配合，既能够保证装配时的同轴度要求，也方便后期维护时的拆卸更换，止口端面要设置O型圈安装槽，通过密封圈实现连接位置的防尘密封，适配多粉尘的工业车间应用场景。
