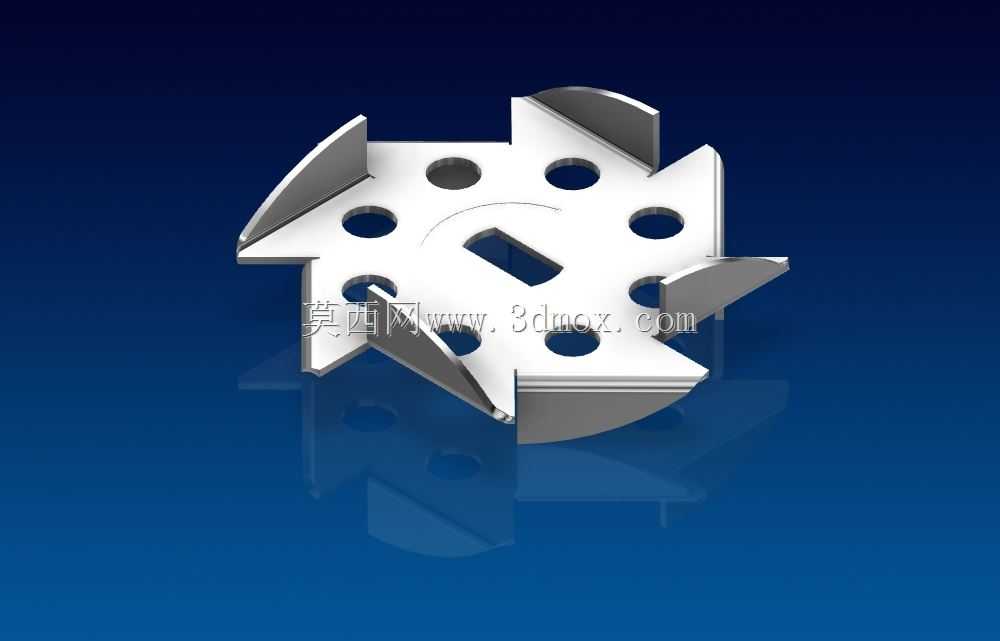

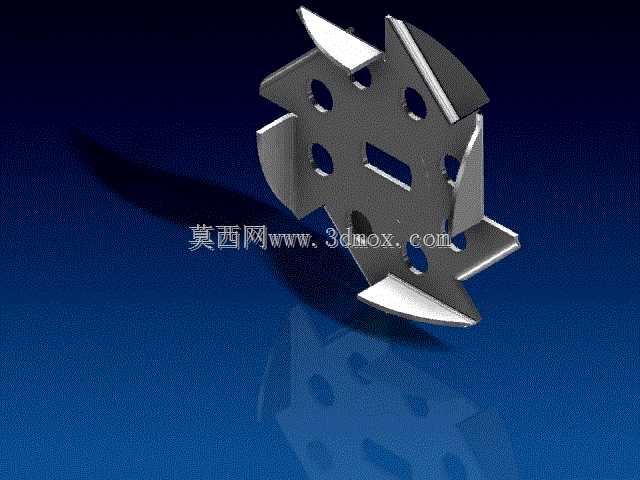

螺旋形CALWS传感配套金属结构件

项目分类:传感器 发布时间:2022-03-03 ID:564504
  • 螺旋形CALWS传感配套金属结构件
  • 螺旋形CALWS传感配套金属结构件
  • 螺旋形CALWS传感配套金属结构件
  • 螺旋形CALWS传感配套金属结构件
  • 螺旋形CALWS传感配套金属结构件

  在工业传感检测的实际应用场景里,这类螺旋形结构件常配套于流体介质参数检测、空间姿态感知类传感装置中,作为传感单元的承载或导流构件存在。从实际工况适配角度看,这类构件的螺旋叶片并非随意设计,每一片叶片的扭转角度、伸出长度都经过反复校核,当配套的传感单元需要在流体环境中采集流速、流向或者介质扰动信号时,螺旋结构可以在介质流经时产生稳定的周期性扰动,让传感单元捕捉到更规律的信号反馈,避免紊流带来的信号杂波干扰,提升检测数据的稳定性。

  设计这类构件时,首先要考虑的是安装边界的适配性,中心基体上预留的多个安装孔位,孔径公差按照IT7级精度控制,孔位之间的位置度公差不超过0.02mm,确保构件可以精准固定在传感装置的安装基座上,不会因为安装偏差导致螺旋叶片与周边壳体发生刮擦。中心区域的矩形镂空结构,一方面是为了给传感单元的走线或者核心感应探头预留安装空间,另一方面也能减轻构件自身重量,降低装置运行时的转动惯量,当构件需要随介质流动产生小幅转动来触发信号时,更小的转动惯量可以提升传感响应的灵敏度,减少迟滞误差。

  从外形尺寸的设计逻辑来看,螺旋叶片的外轮廓直径需要匹配传感装置的内腔通径,叶片边缘与腔体内壁的间隙控制在1-2mm之间,间隙过大会导致介质从缝隙处泄漏,无法形成稳定的螺旋流道,间隙过小则会因为加工误差或者热胀冷缩导致叶片卡滞。叶片的厚度根据使用场景的介质腐蚀性、流速不同做差异化调整,在常规气体检测场景下,叶片厚度取1.5mm即可满足结构强度要求,若应用在含固体颗粒的污水、浆料检测场景中,叶片厚度会提升至3mm,同时在叶片边缘做R0.5的圆角处理,减少颗粒冲刷带来的磨损,延长构件使用寿命。

  实际生产建模过程中,螺旋叶片的曲面构建需要严格按照等螺距螺旋线扫掠生成,扫掠过程中要保证叶片与中心基体的结合面完全贴合,不存在缝隙或者重叠面,避免后续有限元分析时出现网格畸变,影响结构强度校核结果。中心基体的平面度公差控制在0.01mm以内,确保安装后整个构件的端面跳动量不超过0.03mm,高速介质流经时不会产生额外的振动,避免振动信号干扰传感单元的正常检测。构件上的所有锐边都做倒钝处理,一方面是避免安装过程中划伤操作人员,另一方面也能减少应力集中点,提升构件在交变载荷下的疲劳强度,在长期受到介质冲击的工况下,不会从边角处产生裂纹。

  这类结构件在选型适配时,首先要确认配套传感装置的内腔尺寸、安装孔位分布是否与构件匹配,其次要根据检测介质的特性选择对应的材质,常规工况下使用304不锈钢即可满足防腐和强度要求,若应用在强腐蚀化工场景,则需要更换为316L不锈钢或者做特氟龙涂层处理。建模时还要考虑后续加工的工艺性,螺旋叶片的扭转角度不能超过45度,否则冲压成型时会出现板材拉裂的问题,中心的安装孔要预留足够的铰削余量,方便后续精加工保证孔位精度。在装配环节,这类构件通常与传感轴采用过盈配合加定位销的固定方式,确保在长期介质冲击下不会出现松动移位,保证螺旋流道的稳定性,让传感单元始终能采集到准确的检测信号。
