嵌入式壁挂抽拉式双层收纳纸盒结构

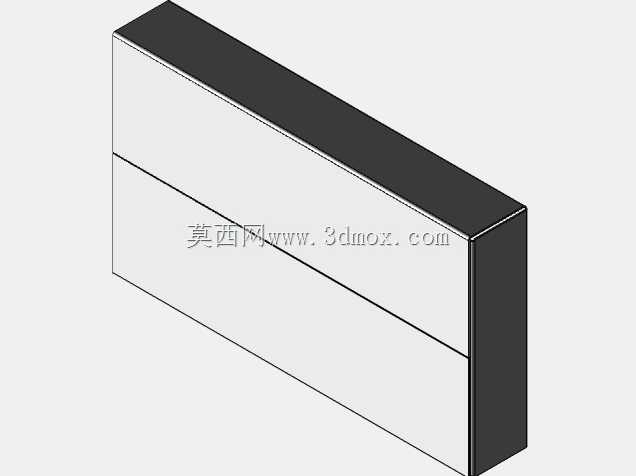

　　在商用办公、公共卫生间、餐饮门店的墙面收纳场景里，嵌入式安装的薄型纸盒是兼顾空间利用率与取放便捷性的常用部件，这类部件不需要占用台面操作空间，贴合墙面安装后不会形成突出的磕碰风险，适配干手纸、餐巾纸、便签纸等多种薄型片状物料的存放需求。本次设计的双层抽拉纸盒采用薄型长方体壳体结构，整体外轮廓做直角收边处理，外露面无突出的卡扣或把手，安装完成后与墙面保持齐平的视觉效果，不会破坏安装面的整体平整性。壳体内部设置水平分隔层，将内部储物空间划分为上下两个独立腔室，两个腔室分别配置独立的抽拉内盒，可分别存放不同类型的纸质物料，比如上层放置常用的抽取式面巾，下层放置备用的整包纸巾，或是上层放干手纸下层放清洁湿巾，满足同点位的多品类收纳需求，避免单腔室纸盒混放不同物料导致的拿取混乱问题。

　　从结构设计逻辑来看，这款纸盒的外壳采用1.2mm厚度的冷轧钢板弯折成型，所有拼接边采用无缝焊接工艺处理，焊接后做整体打磨抛光，外露面做哑光喷塑处理，既可以避免日常使用过程中的边角划手问题，也能在潮湿环境下抵御水汽锈蚀，适配卫生间、后厨等高湿度场景的长期使用需求。抽拉内盒的侧边设置嵌入式限位凸台，与外壳内侧的导向滑槽配合，抽拉行程控制在总深度的三分之二位置，完全拉出时不会出现内盒脱落的问题，不需要额外加装卡扣或锁止结构，减少易损部件的数量，降低后期维护的更换成本。内盒的前立面与外壳前表面保持齐平，前立面预留1mm深度的内凹抠手位，不需要额外安装外凸的把手，保持整体外观的简洁性，同时抠手位做圆弧过渡处理，抽拉操作时不会划伤指尖。

　　安装边界方面，这款纸盒的整体厚度控制在80mm，嵌入式安装时需要在墙面预留75mm深度的安装槽，安装槽的长宽尺寸比纸盒外轮廓大2mm即可，安装时通过壳体背部的四个挂孔与墙面的膨胀螺栓固定，固定完成后外边缘与墙面的缝隙控制在1mm以内，打密封胶处理后可以避免缝隙积灰积水。外露面的整体宽度为300mm，高度为150mm，适配大多数公共区域墙面的预留安装位尺寸，不需要对现有墙面的预埋槽位做二次改造即可直接替换同规格的老旧纸盒。上下两个腔室的内部净高均为32mm，可容纳常规厚度的抽取式纸巾包，也可放置叠放的散装便签纸、擦手纸，内盒的底部设置直径2mm的透气孔，避免密闭腔室在温差较大的环境下形成凝露打湿内部存放的纸质物料。

　　在实际使用场景中，这款纸盒的抽拉阻尼经过适配调整，内盒与滑槽之间的间隙控制在0.2mm，抽拉时不会出现晃动异响，同时抽拉力控制在5N以内，单手即可完成抽拉取物操作，不需要双手配合，适配公共区域高频次使用的操作需求。外壳的顶部做1mm的内收斜边，避免顶部积灰后灰尘顺着墙面流到纸盒表面，日常清洁时只需要用抹布擦拭外露面即可，没有清洁死角。相较于常见的塑料材质壁挂纸盒，这款钣金结构的纸盒抗冲击性能更强，在人流量较大的公共区域使用时不会因为外力碰撞出现壳体开裂、变形的问题，长期使用的结构稳定性更优。双层独立储物的设计也减少了物料补充的频次，运维人员不需要频繁打开纸盒检查物料余量，上下腔室的独立结构也可以避免补充物料时不同品类的物料混放，适配不同场景下的分类收纳需求。
