带座外球面轴承FRM SER/ER207结构设计

　　在轻工输送、食品包装、中小型农机这类对安装公差容忍度要求较高的传动场景里，这类带偏心套锁紧的外球面轴承单元一直是旋转轴支撑的常用选型，不需要额外加工高精度的轴承座安装孔，也能快速完成轴系的固定与定心，适配很多现场安装条件有限、轴系存在轻微挠曲的工况。从结构上看，这个轴承单元集成了轴承外圈与安装座的定位止口，不需要额外拆分轴承与座体单独装配，出厂前已经完成了内部游隙的预调整与润滑脂的填充，现场安装时只需要将轴穿入内孔，扳动偏心套上的紧定螺钉即可完成轴与轴承内圈的锁固，相比传统深沟球轴承加独立轴承座的组合，能减少至少一半的现场装配工时，也降低了装配过程中杂物进入轴承滚道的风险。

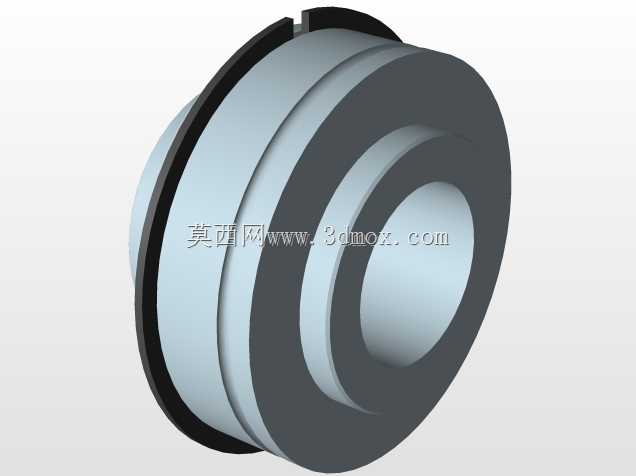

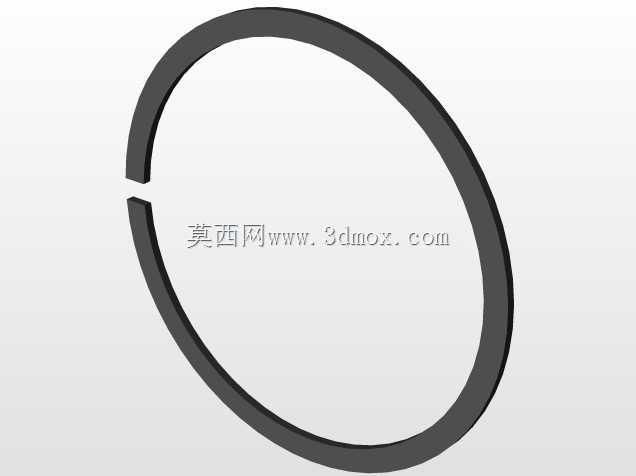

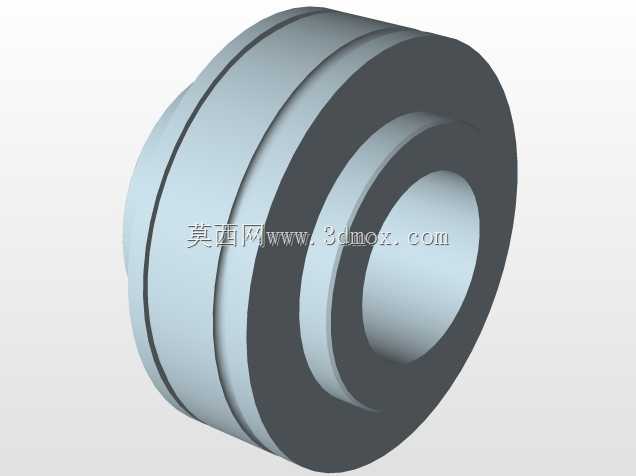

　　设计层面上，轴承外圈采用了弧面与座体的内凹弧面配合，允许内圈连带轴在一定角度范围内自适应偏转，这个角度补偿量通常在2度以内，足够抵消安装面加工不平、轴受载弯曲带来的同轴度误差，避免轴承在偏载工况下出现早期点蚀失效。外圈外侧的黑色橡胶密封圈是双唇口结构，内侧唇口贴紧内圈的密封槽，外侧唇口向外翻边，既能阻挡外部的粉尘、切削液、农作物碎屑进入轴承内部，也能防止内部填充的锂基润滑脂泄漏，在多尘、有喷淋的工况下能有效延长轴承的维护周期。座体部分的法兰边设计了安装定位的止口，安装时可以直接卡入安装板的预制圆孔内，不需要额外做径向定位，法兰上的安装孔位适配标准螺栓规格，现场只需要拧紧固定螺栓即可完成座体的固定，不需要复杂的找正工序。

　　尺寸边界上，这个规格的轴承适配35mm直径的光轴，内孔与轴的配合采用间隙配合，安装时不需要加热轴承或者冷压装配，直接将轴推入内孔即可，对现场安装工具的要求很低。座体的法兰外径、安装孔中心距都遵循行业通用的安装尺寸标准，和同规格的其他品牌外球面轴承单元具备完全互换性，设备维护更换时不需要修改安装板的孔位，直接替换即可使用。轴承的额定动载荷、静载荷参数匹配中小型功率传动的负载需求，通常用在转速不超过3000rpm、径向载荷为主的轴系上，比如输送机的托辊轴、小型风机的叶轮轴、包装设备的送料辊轴这类场景，能承受一定的冲击载荷，同时对安装误差的补偿能力可以减少轴系运行时的附加应力。

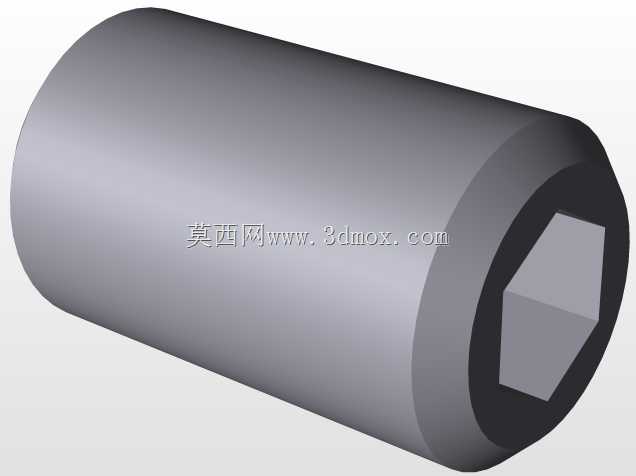

　　建模过程中需要重点关注几个配合面的尺寸公差：内孔与轴的配合公差带、外圈弧面与座体弧面的贴合度、密封圈安装槽的尺寸精度，这些部位的尺寸偏差会直接影响轴承的安装便利性、密封性能与自适应调心能力。偏心套的锁紧结构需要保证偏心量与内圈偏心槽的匹配度，锁紧时紧定螺钉的沉孔深度要足够，避免螺钉突出干涉其他部件，同时要保证锁紧后偏心套与内圈的端面贴合，防止运行过程中出现松动退套的问题。座体的法兰安装面需要保证平面度，避免安装时螺栓拧紧后座体出现变形，挤压外圈导致轴承游隙变小，出现运转卡滞、温升过高的问题。另外，轴承内部的滚道曲率、钢球直径与数量的匹配是承载能力的核心，建模时需要参照标准轴承的内部结构参数，保证滚道与钢球的接触角符合设计要求，避免出现应力集中导致的早期失效。

　　实际选型应用时，需要注意这类轴承不适合承受过大的轴向载荷，主要承载方向为径向，如果轴系存在较大的轴向窜动，需要额外添加轴向定位结构，不能仅靠偏心套承受轴向力。在腐蚀环境下使用时，还需要对座体与外圈做相应的表面处理，比如镀锌或者采用不锈钢材质，常规的铸铁座体在潮湿、有腐蚀介质的环境下容易出现锈蚀，影响配合面的精度。日常维护时，只需要通过轴承外圈上的注油嘴定期补充润滑脂即可，不需要拆解轴承单元，维护操作非常简便，适合非专业维护人员操作的民用、轻工设备场景。
