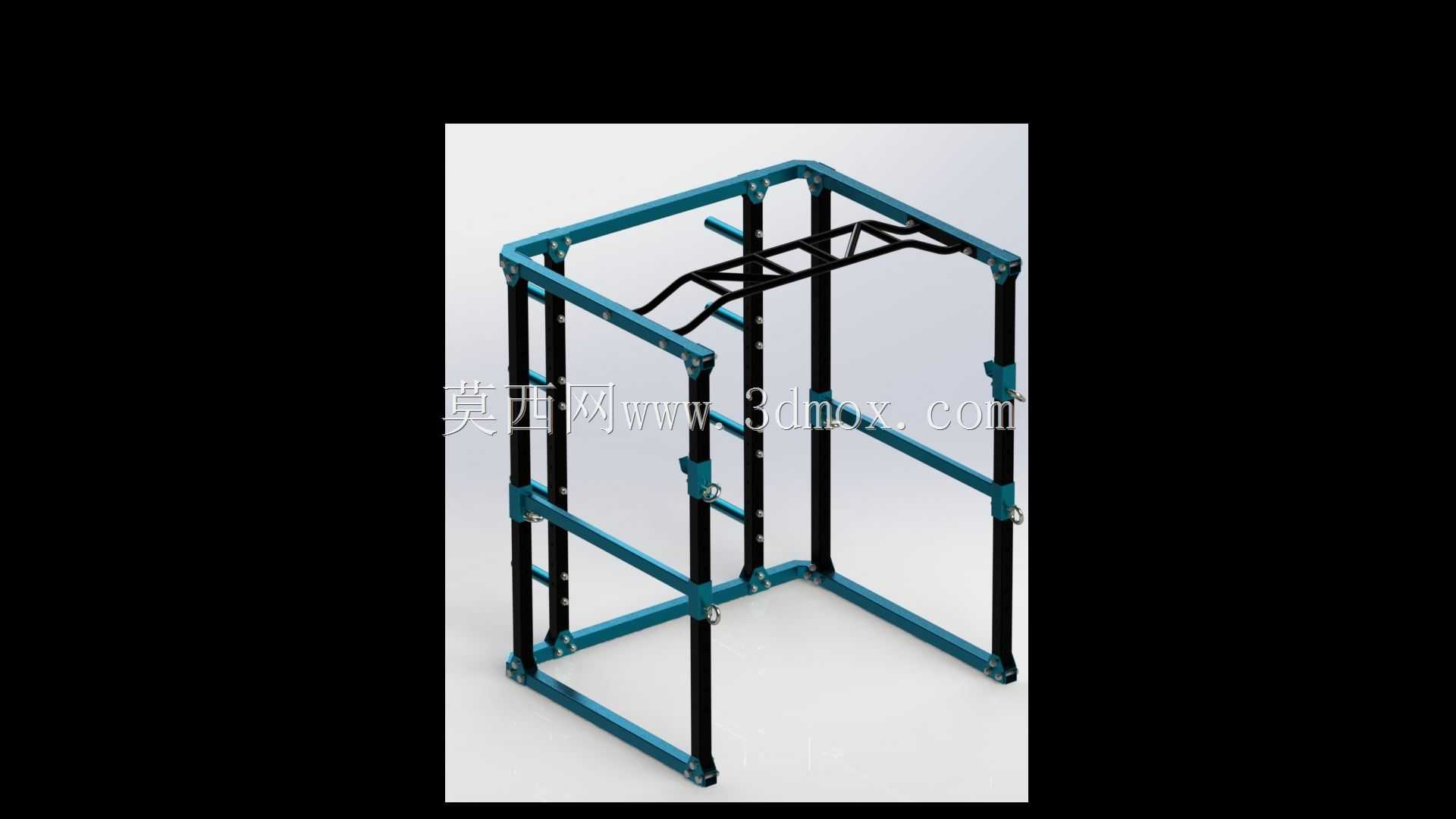

商用健身深蹲架框架结构三维设计

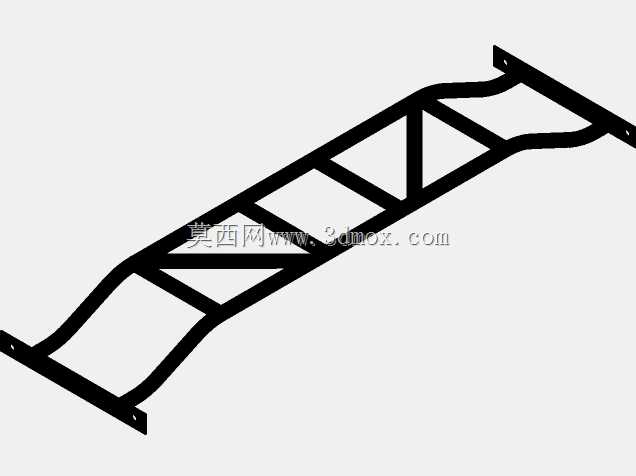

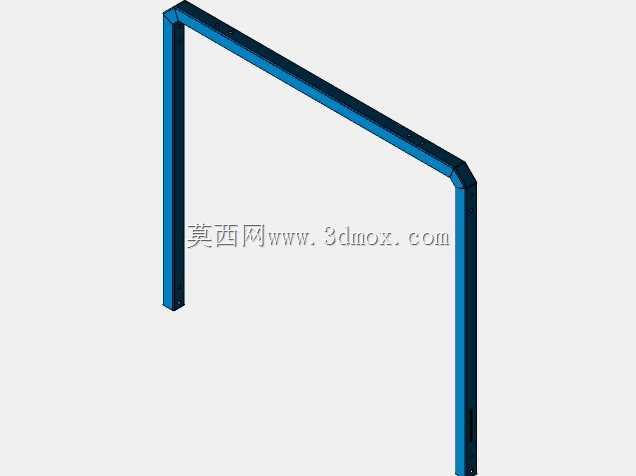

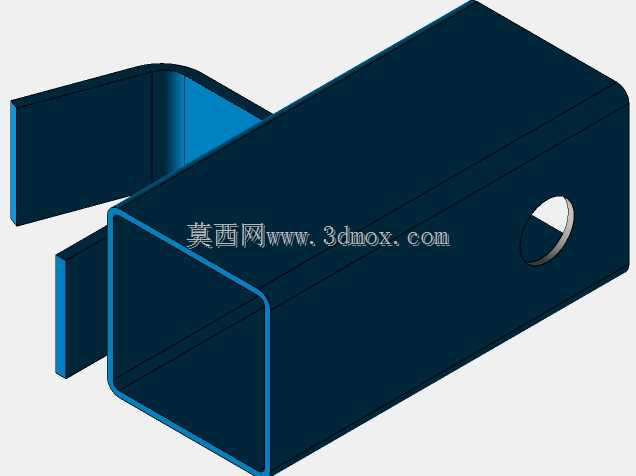

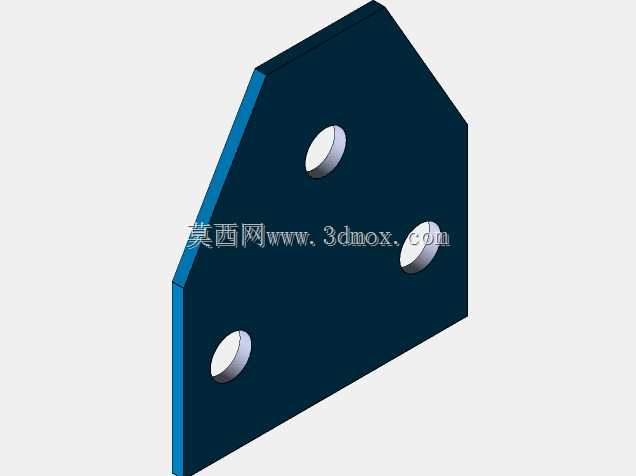

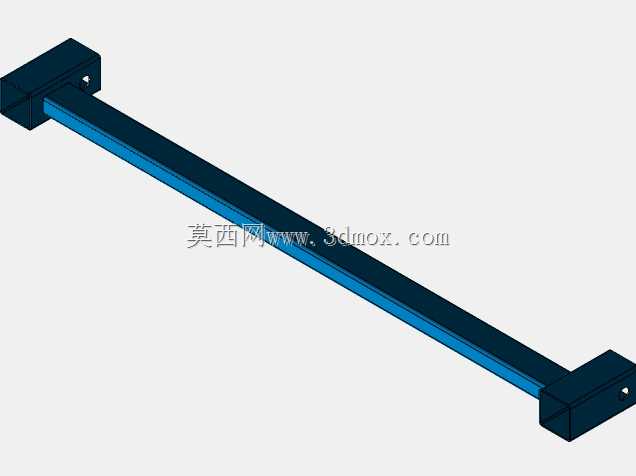

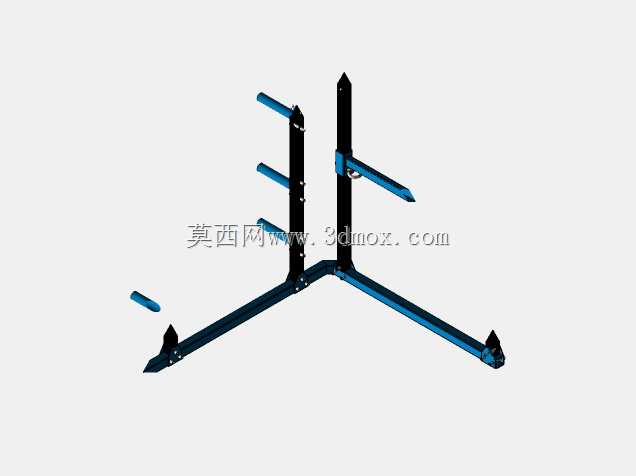

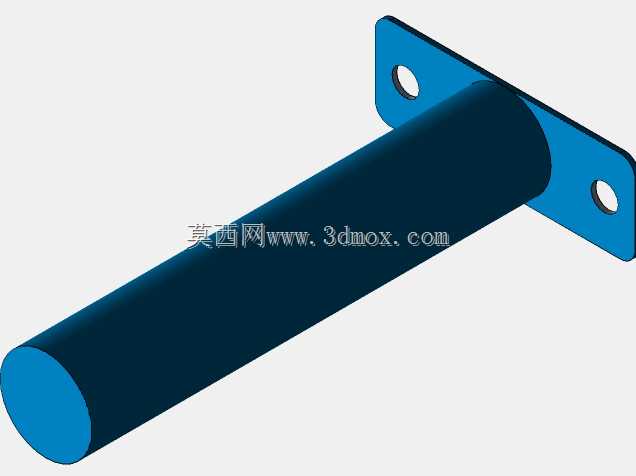

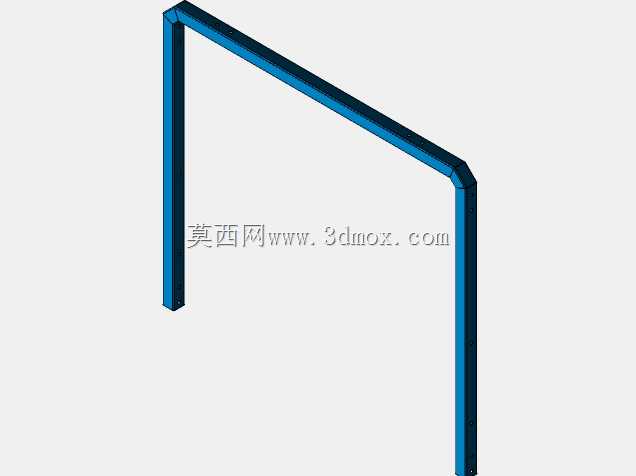

这款框架式深蹲训练架主要面向商用健身房、单位体能训练室、家庭健身空间等场景布设，作为力量训练的核心承载设备，可完成杠铃深蹲、架上卧推、引体向上、杠铃硬拉等多类复合力量训练动作，是自由力量训练区不可或缺的基础承载装备。从结构设计逻辑来看，整体采用方管型材拼接的框架式结构，主承载立柱选用加厚矩形金属管材，搭配横向连接梁形成稳定的矩形立体框架，框架底部设置落地支撑脚，可通过膨胀螺栓与地面完成固定，避免大重量训练时出现框架侧翻、移位的安全隐患。框架内侧预留了杠铃杆的滑动行程空间，两侧立柱上排布有等间距的调节孔位，可根据训练者的身高、训练动作的行程需求，灵活调整安全托臂、杠铃挂钩的安装高度，适配不同身高人群、不同训练动作的使用需求。框架顶部集成了多握位引体向上横杆，可满足正握、反握、宽距、窄距等不同握法的引体训练需求，无需额外加装附属配件即可拓展上半身拉类训练功能。框架侧面预留了杠铃片存储挂杆的安装位，日常使用时可将配重杠铃片直接挂置在架体侧方，既减少训练空间的占用，也方便训练过程中快速调整配重重量，无需长距离搬运杠铃片。从安装边界来看，整体框架的占地宽度适配常规杠铃杆的长度范围，纵深尺寸可满足深蹲动作时训练者的前后站位活动空间，架体高度符合室内场馆的常规净高要求，不会出现顶部触碰吊顶的问题，安装时仅需保证地面平整，按照装配顺序完成各段管材的螺栓紧固即可，无需复杂的现场焊接作业。结构设计上充分考虑了大重量承载的受力特性，各管材连接节点均设置了加强贴板，避免长期受交变载荷出现连接部位开裂、变形的问题，表面采用喷塑处理，兼顾耐磨、防锈的使用需求，适配健身房高频率使用的场景特性。
