手动三通内螺纹球阀结构设计

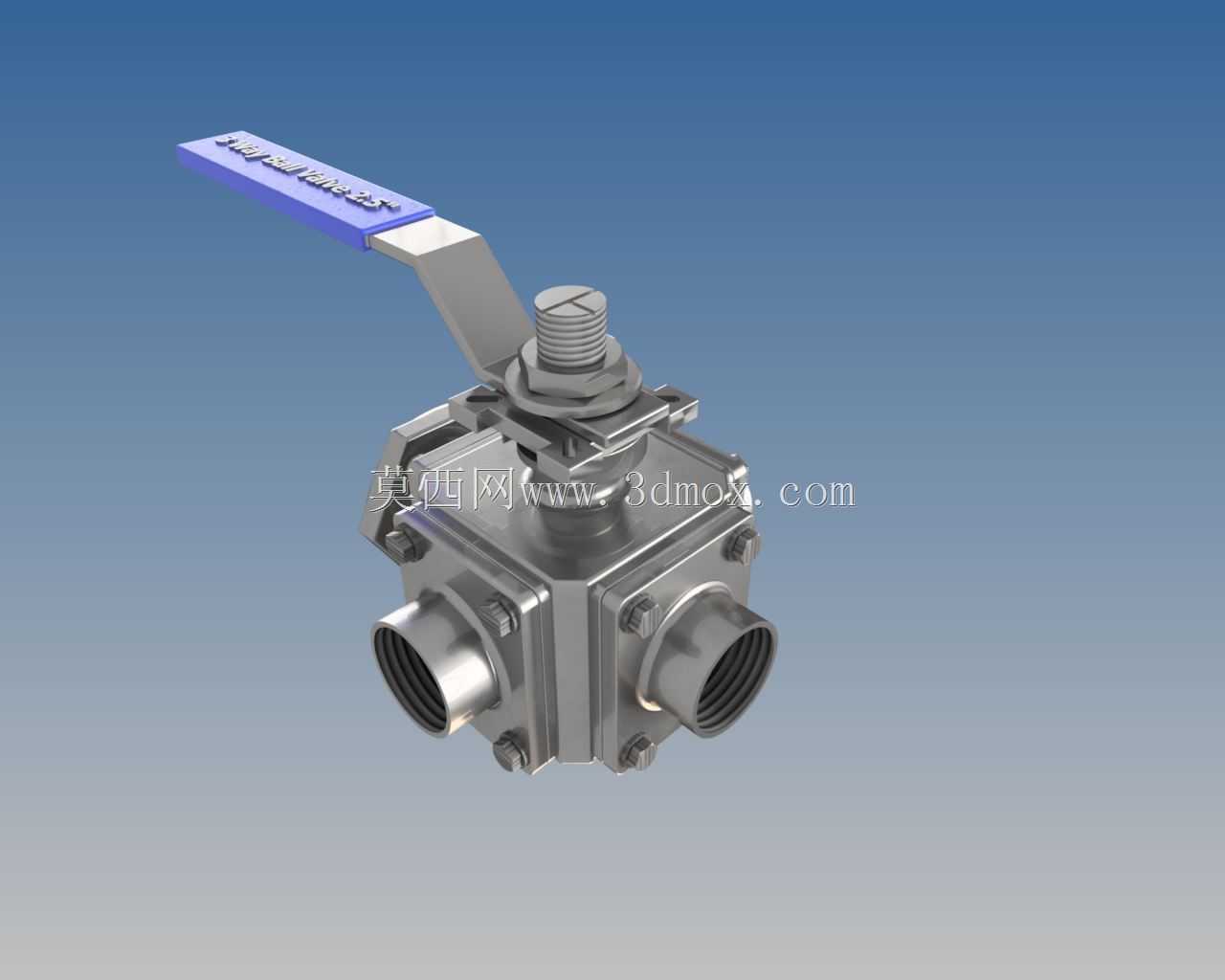

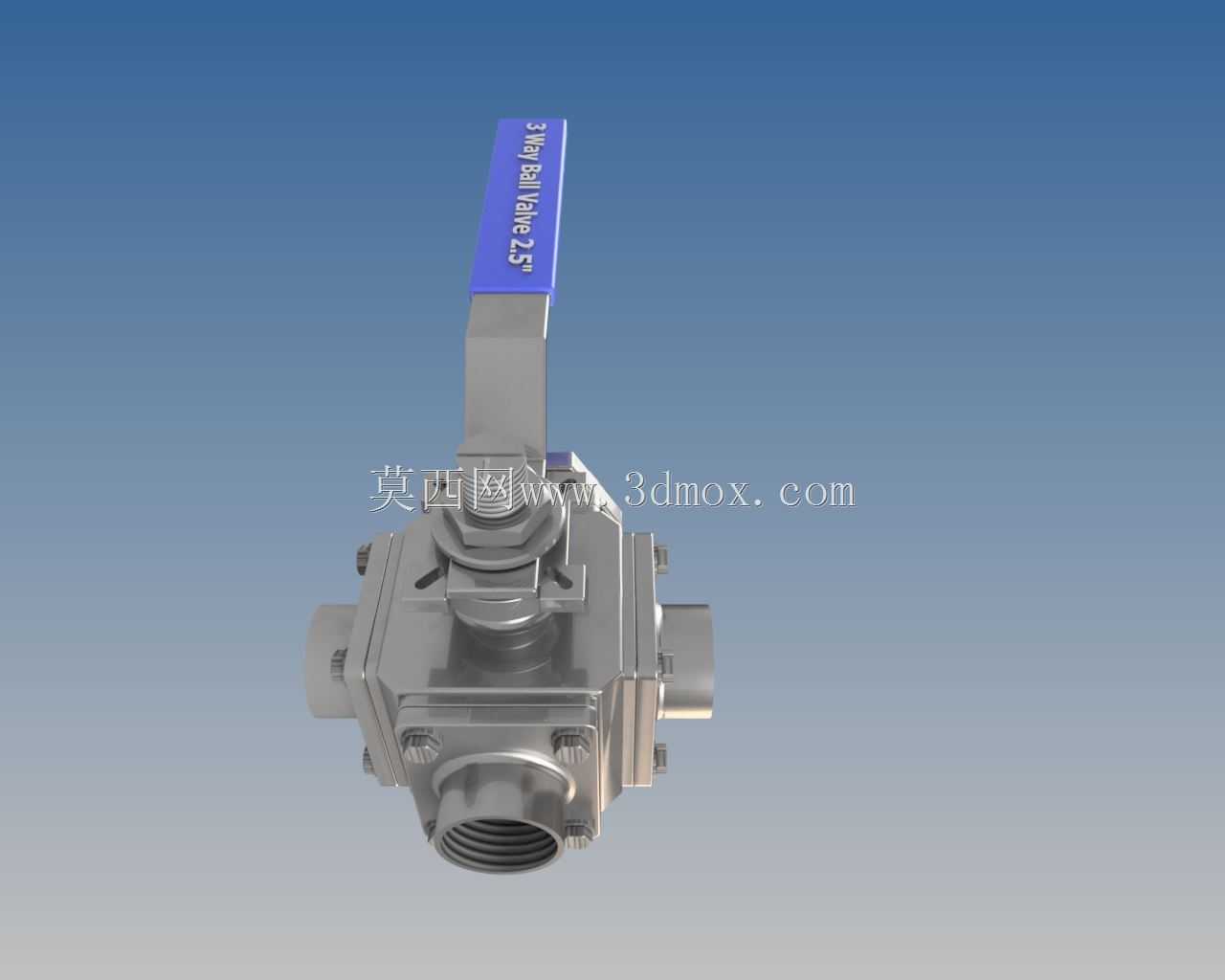

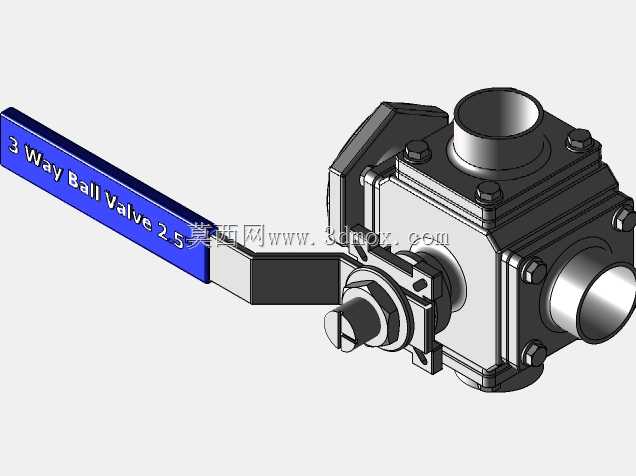

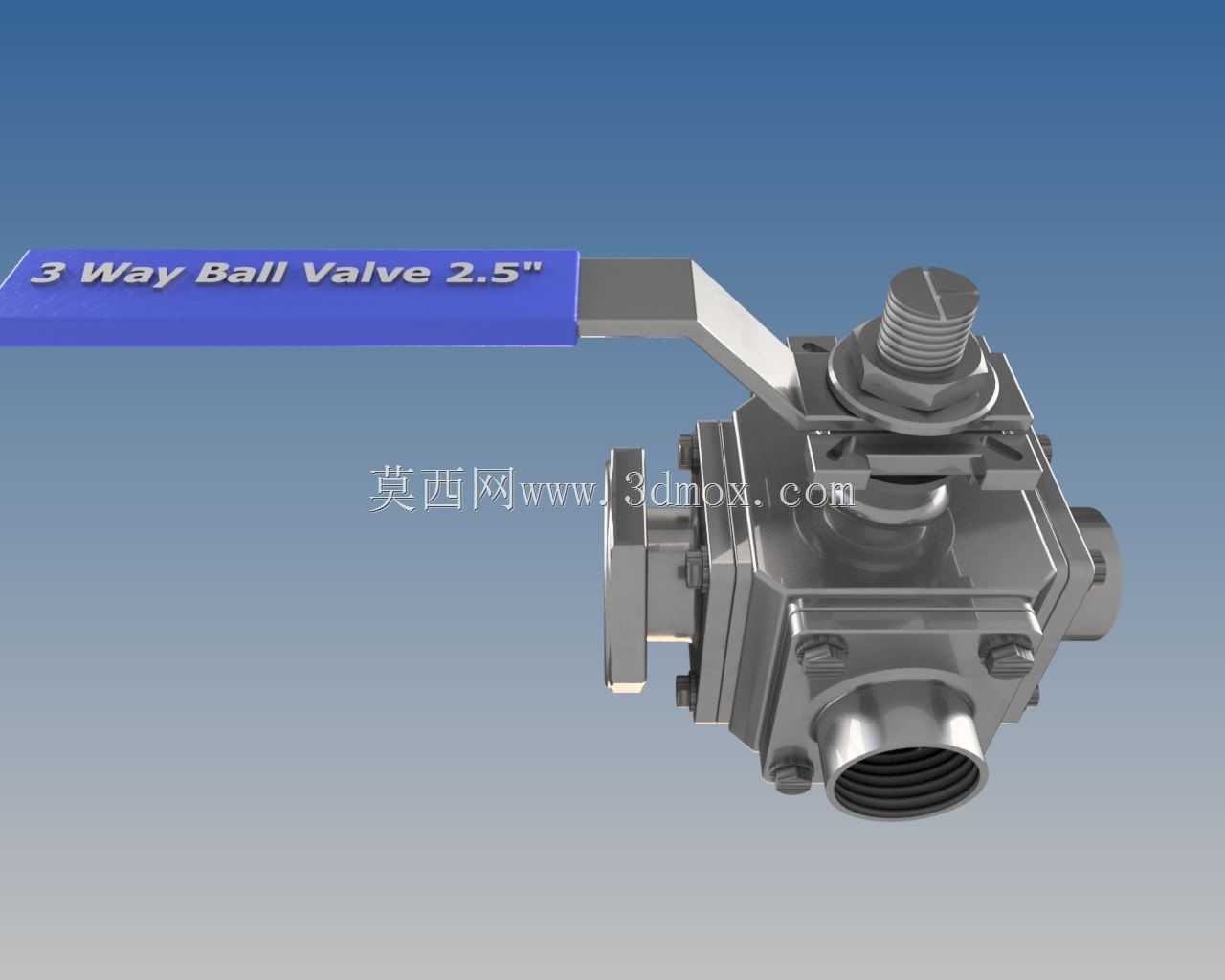

这款手动三通球阀主要面向中小口径流体管路的换向、分流与合流工况，常见应用在民用给排水支路切换、小型化工流体配比管路、食品饮料生产的料液通路转换、暖通空调系统的水路调节等场景，能够替代多个两通阀的组合配置，大幅简化管路排布，减少管路接头数量，降低介质泄漏的潜在风险。在实际使用中，该阀通过顶部手柄的旋转动作，带动阀杆驱动内部球体转动，实现三个通路之间的连通状态切换，既可以完成单进双出的分流作业，将主路介质均匀分配到两条支管路，也可以实现双进单出的合流作业，将两路不同介质汇入主路输送，还能够通过特定角度的旋转切断其中一条支路，保留另外两条通路的连通，适配多种复杂的管路控制需求。产品设计过程中，整体采用方体式阀体结构，相比传统圆柱形阀体，方体结构的安装定位面更平整，在狭窄管路空间内安装时，能够借助相邻管路部件或安装支架实现稳定固定，避免长期受介质冲击出现阀体转动偏移；阀体三个接口采用标准内螺纹设计，匹配常规低压流体输送管路的外螺纹接头，安装时无需额外焊接法兰，仅需缠绕密封带即可完成快速对接，大幅降低现场安装的操作难度。手柄采用加长杠杆式设计，操作时力臂更长，即使阀体内存在一定的介质压力，操作人员也无需借助额外工具即可轻松完成换向操作，手柄表面设置防滑纹理，避免操作时出现打滑问题；球体与阀体之间采用软质密封结构，密封面贴合紧密，在额定工作压力范围内能够实现零泄漏，有效避免介质串流或外漏问题。从安装边界来看，该阀三个接口处于同一水平面上，相邻接口的中心距经过精准核算，安装时不会与周边管路弯头、接头产生空间干涉，整体高度控制在适配常规管路安装空间的范围内，顶部手柄旋转时的活动半径预留了足够的操作空间，无需在安装时额外预留过大的操作空位，能够适配紧凑型管路系统的布置需求。阀体外部的紧固螺栓采用对称排布设计，不仅保证了阀体结合面的压力均匀，也方便后期维护时的拆卸操作，当密封件出现磨损时，仅需拆下对称紧固螺栓即可打开阀体更换密封件，无需将整个阀门从管路上完全切割拆除，降低了后期维护的成本与操作难度。
