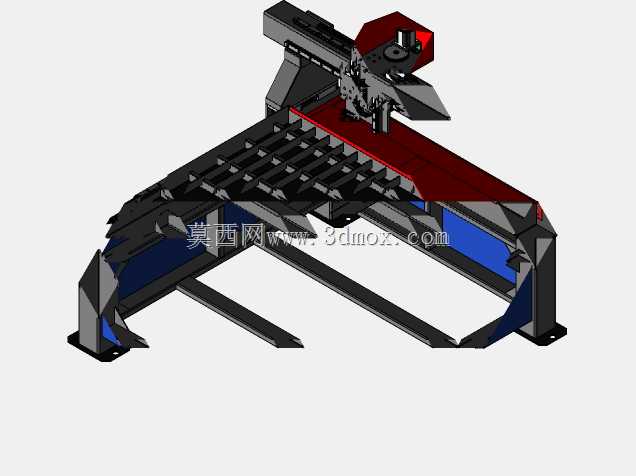

1300幅面等离子切割传动执行机构

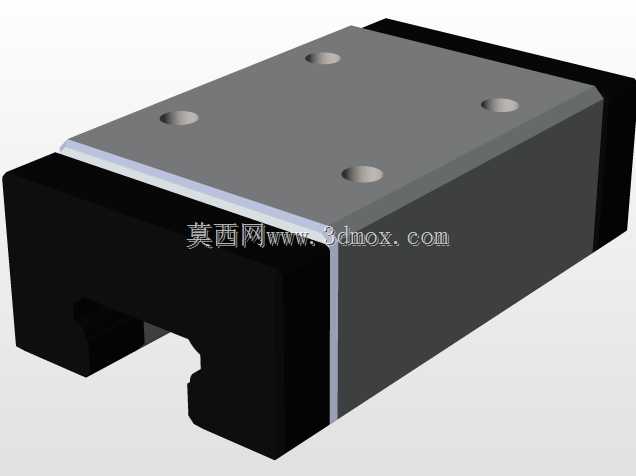

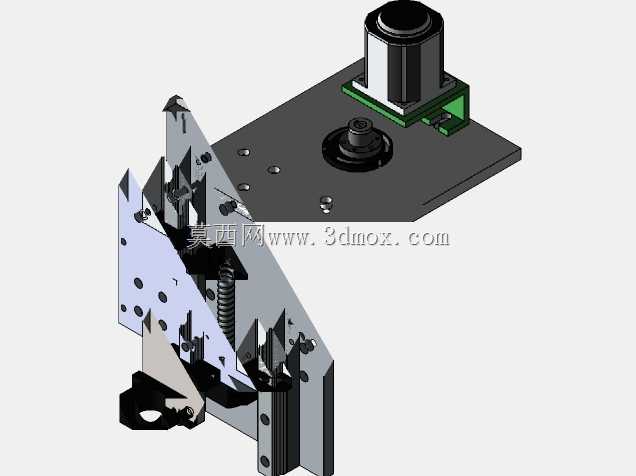

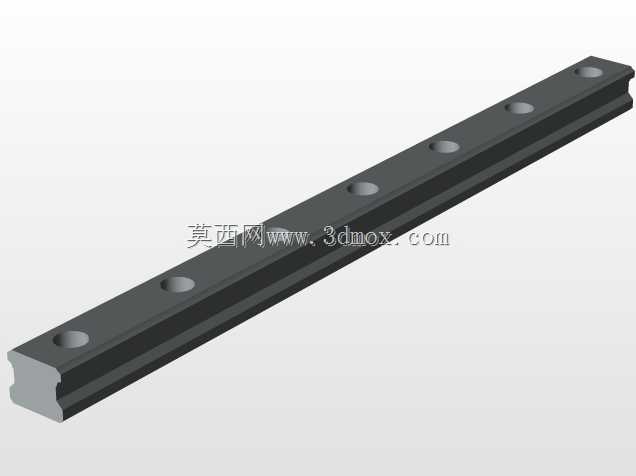

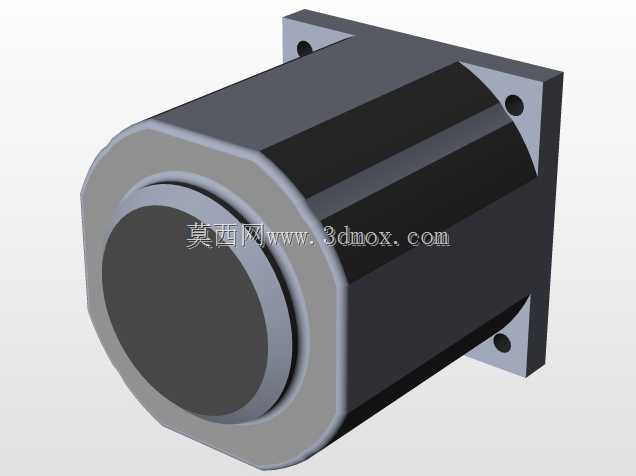

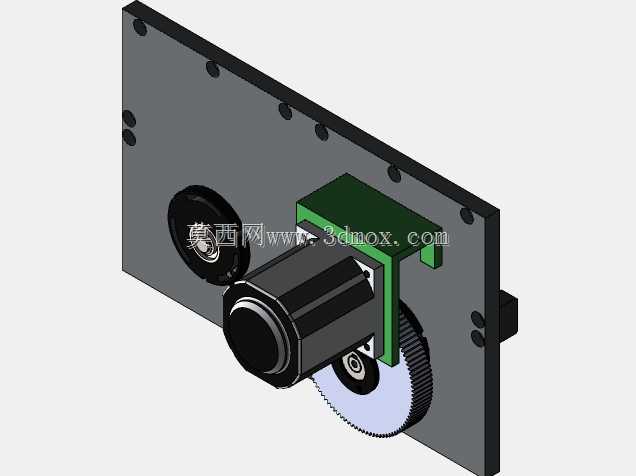

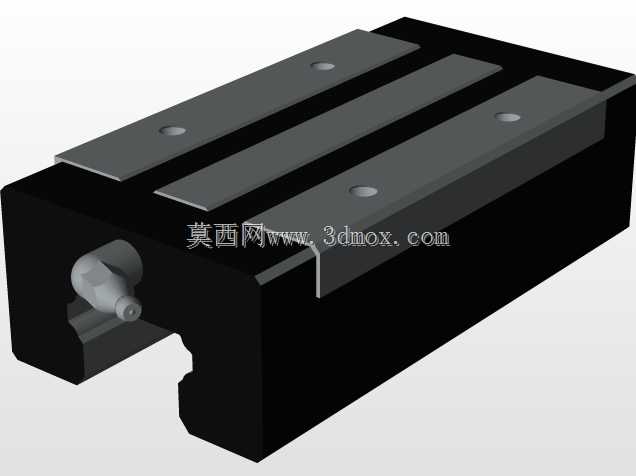

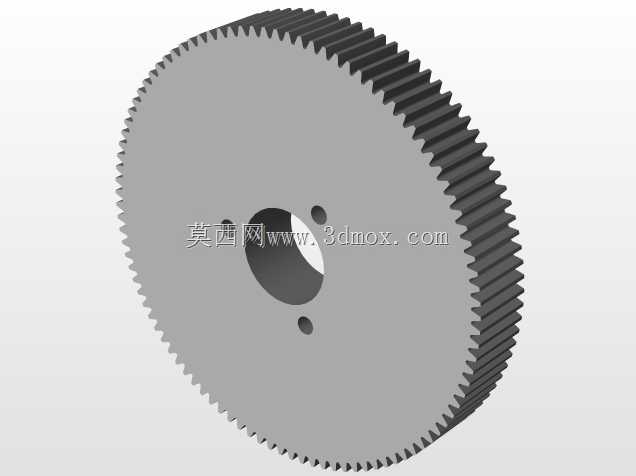

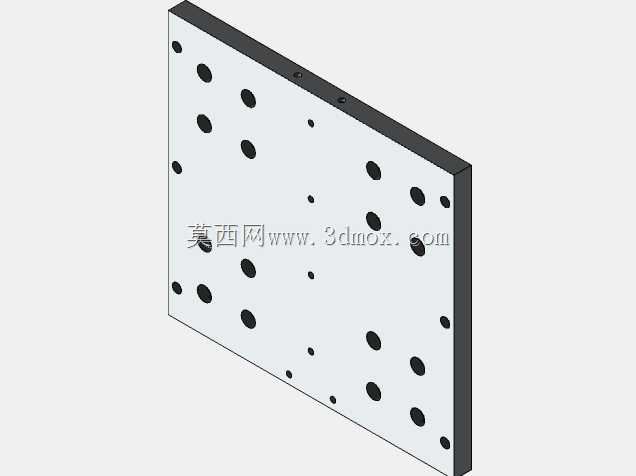

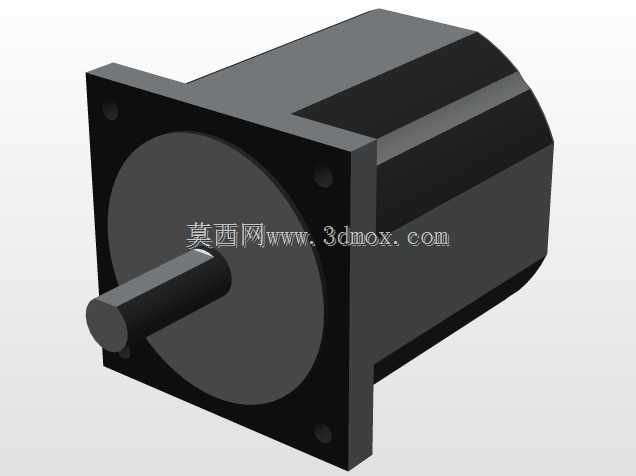

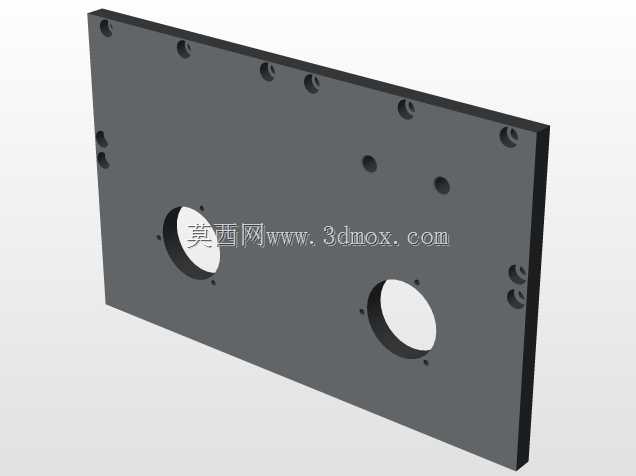

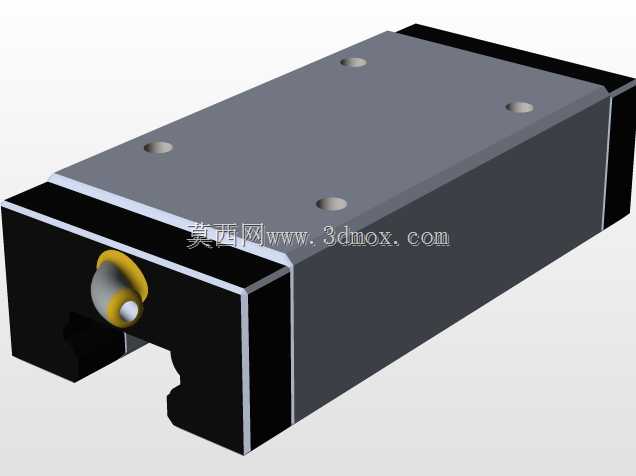

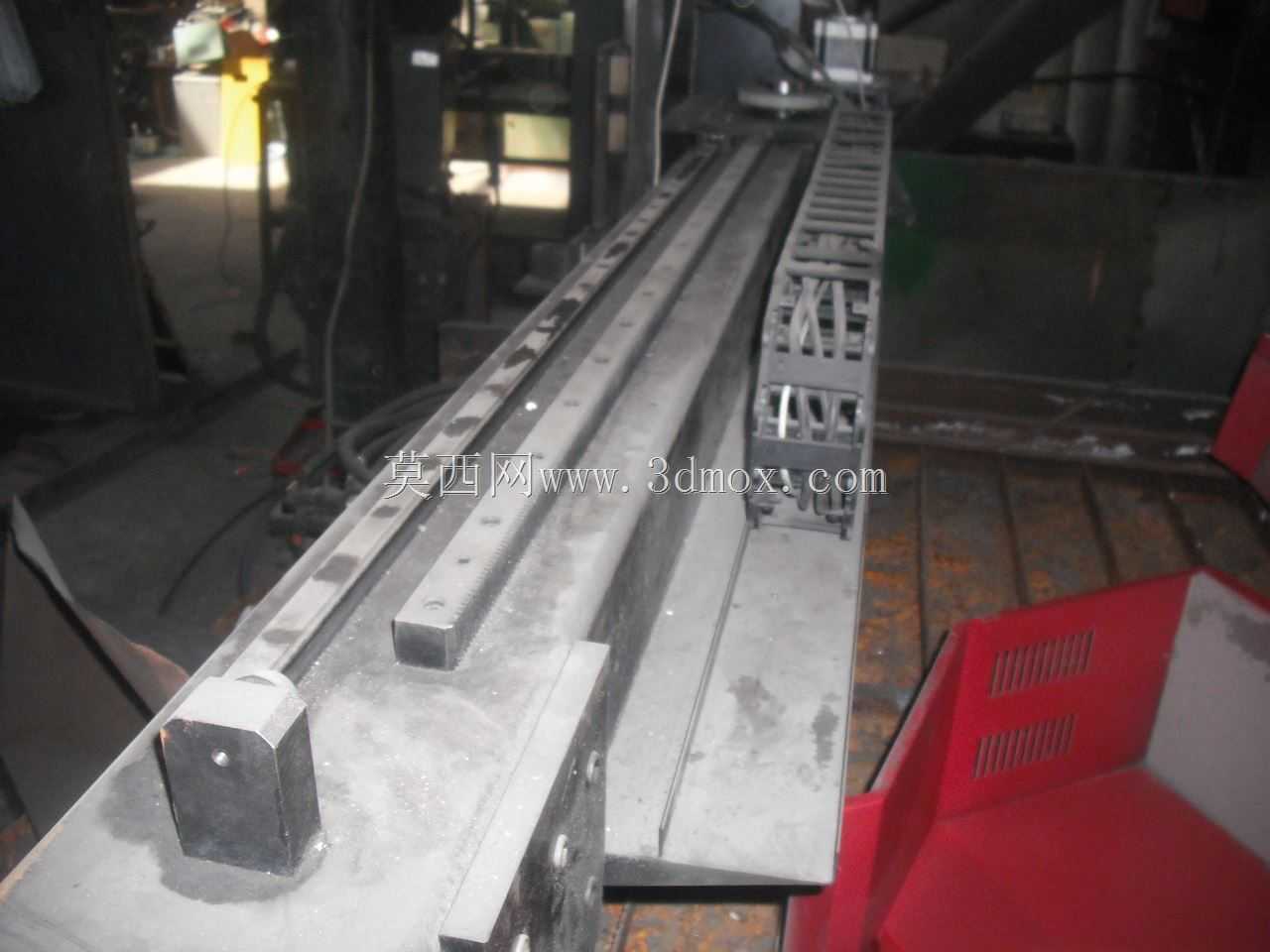

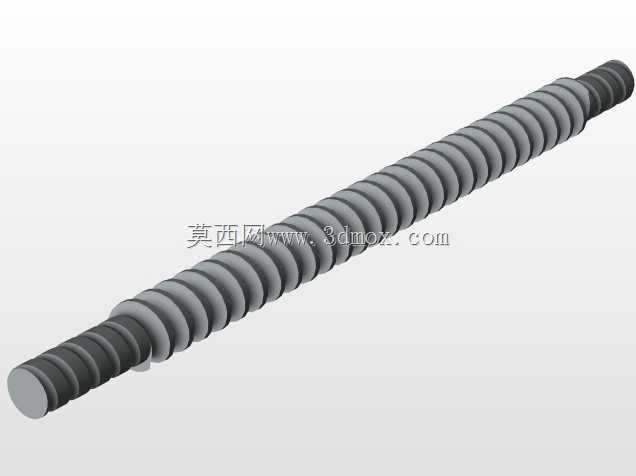

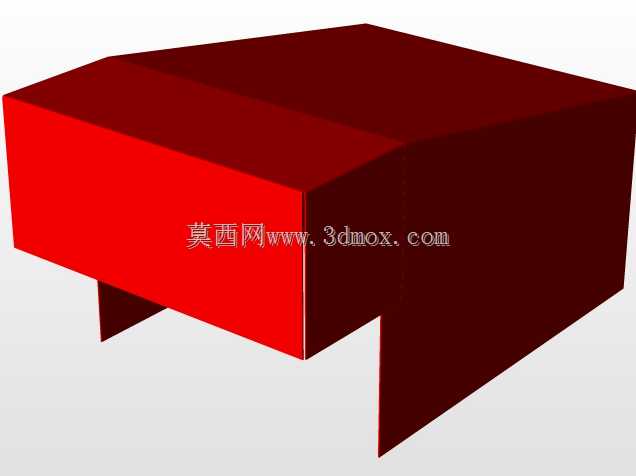

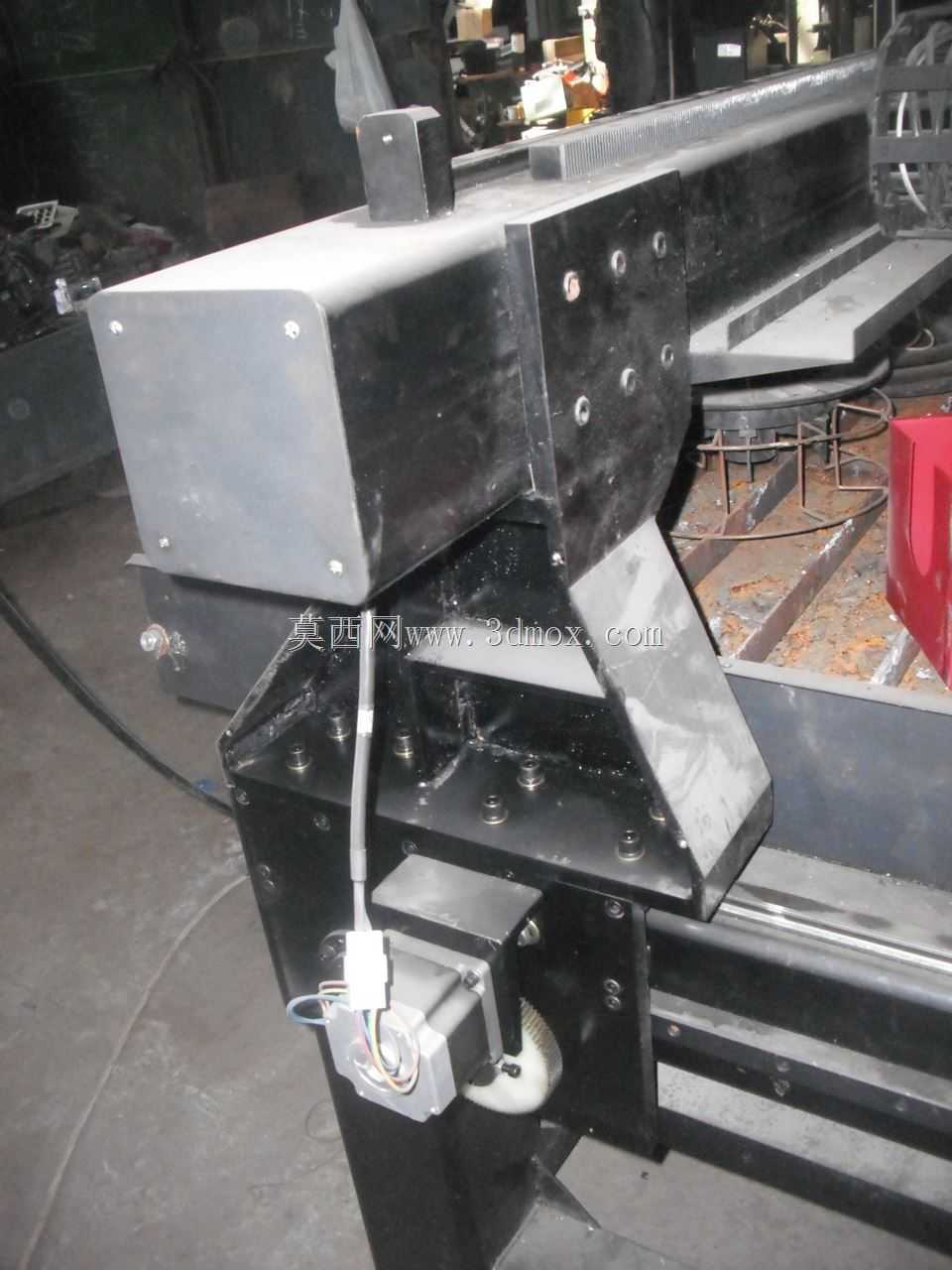

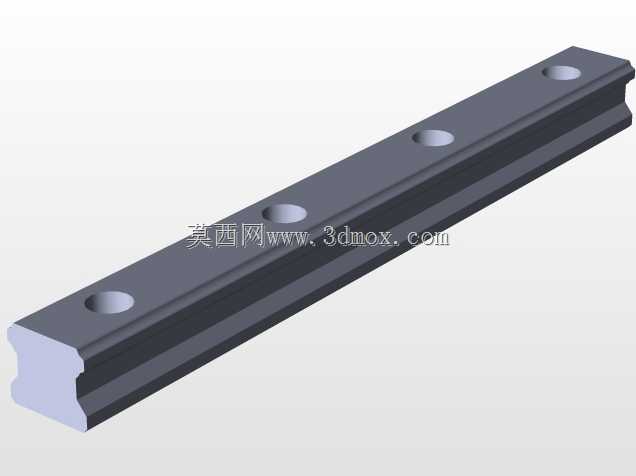

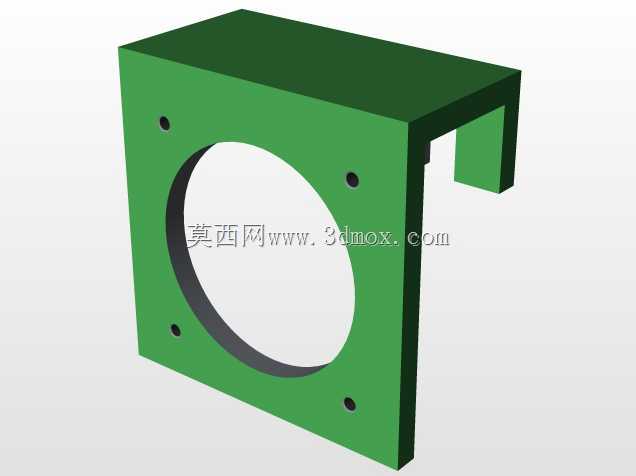

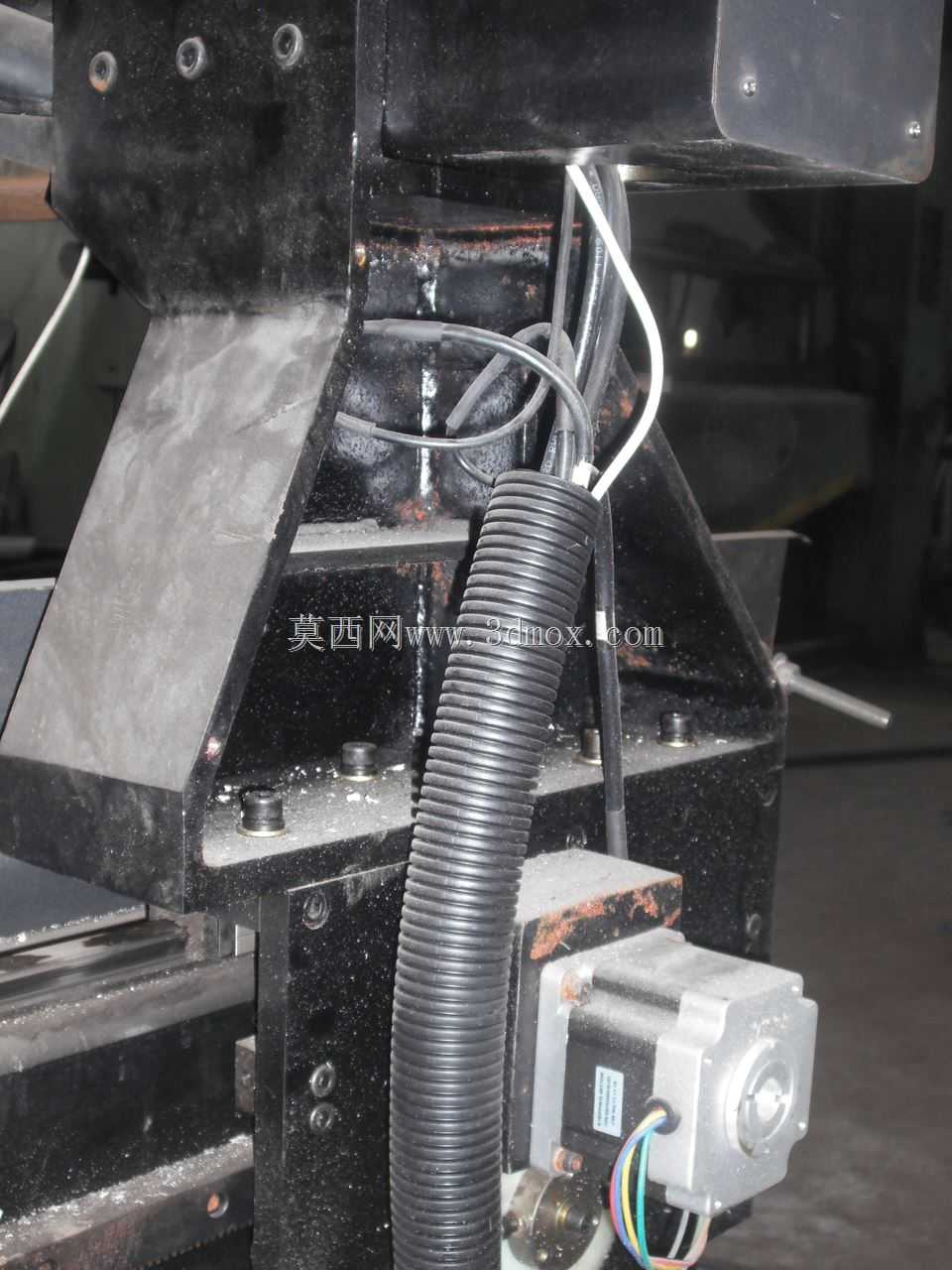

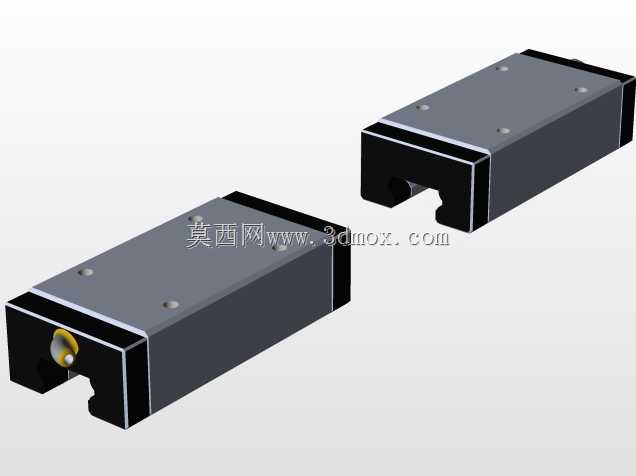

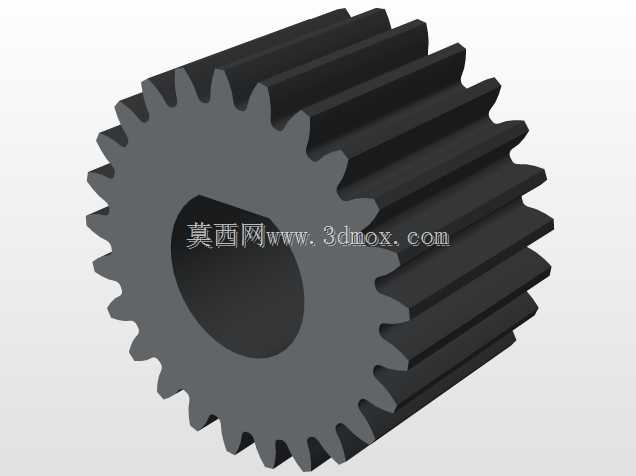

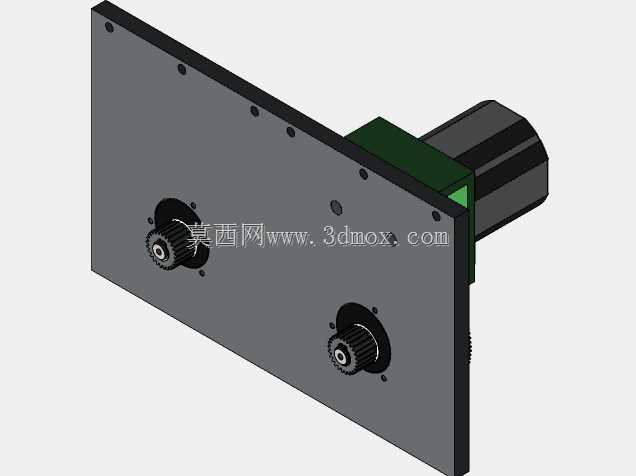

该机构为等离子切割设备的核心执行总成，主要适配幅面1300mm×1300mm、切割厚度上限100mm的台式等离子切割加工场景，广泛应用于五金钣金加工、广告标识制作、小型钢结构件下料、非标金属构件定制等生产环节，承担切割头的精准位移、姿态保持与进给控制功能，是保障等离子切割切口精度、加工稳定性的核心结构单元。整套机构采用模块化分层设计思路，将Z轴升降进给、传动换向、导向支撑、驱动安装等功能模块集成在同一安装基板上，大幅压缩了设备上部执行端的整体占用空间，同时便于后期的部件维护与易损件更换。在功能特性层面，机构搭载的伺服驱动单元通过齿轮传动结构实现动力的平稳换向输出，搭配高精度直线导轨作为升降运动的导向载体，可有效抵消切割过程中产生的侧向切削反力，避免切割头出现偏移抖动，保证切割轨迹的直线度与切口垂直度；Z轴升降组件采用精密丝杠传动结构，可实现切割头高度的微米级微调，能够适配不同厚度金属板材的切割高度需求，同时配合等离子弧压自动调高系统的安装位预留，可实现切割过程中割嘴与板材间距的动态自适应调整，避免割嘴碰撞板材或因间距过大导致的切口挂渣、切不透等问题。从安装边界来看，整套执行机构的横向安装基准与1300mm幅面设备的横梁滑轨安装位完全匹配，纵向安装尺寸预留了与横梁拖链、管线排布的充足间隙，各驱动部件的安装座均采用定位销孔设计，可实现无适配调整的快速装配；机构上部预留了等离子割炬安装位、防尘罩安装槽，可适配市面主流的机用等离子割炬型号，透明防护外罩可阻挡切割过程中产生的金属飞溅碎屑进入传动副内部，延长齿轮、丝杠、导轨等核心传动部件的使用寿命。在实际生产应用中，该机构可配合设备的XY轴行走系统完成任意平面图形的金属切割加工，无论是碳钢、不锈钢还是铝合金、铜材等有色金属板材，都能通过该机构的稳定进给实现高质量下料，相比传统的手动切割或仿形切割，搭载该执行机构的等离子切割设备加工精度更高、材料损耗更低，可有效降低中小批量金属加工场景的生产成本，提升加工效率。
