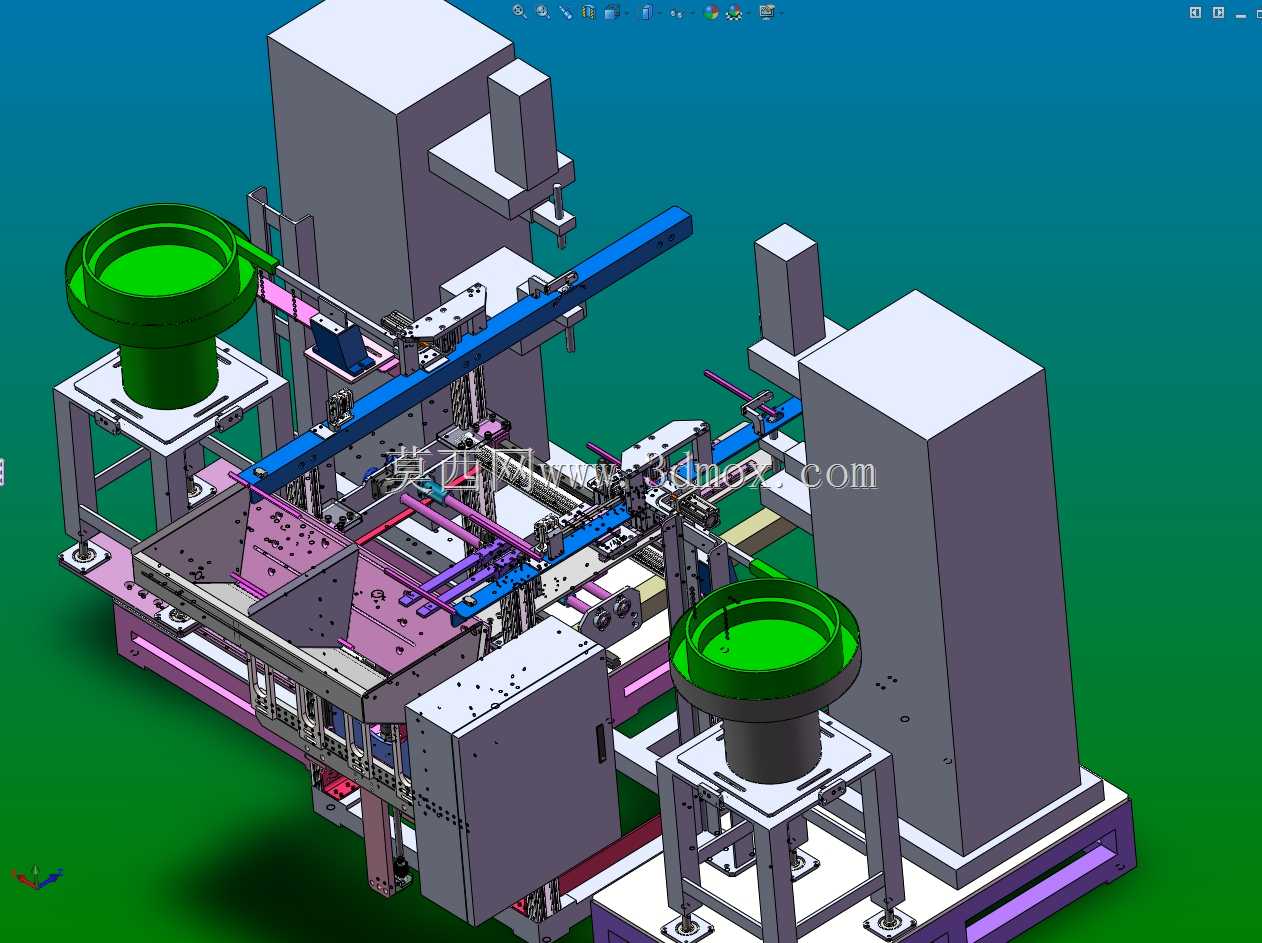

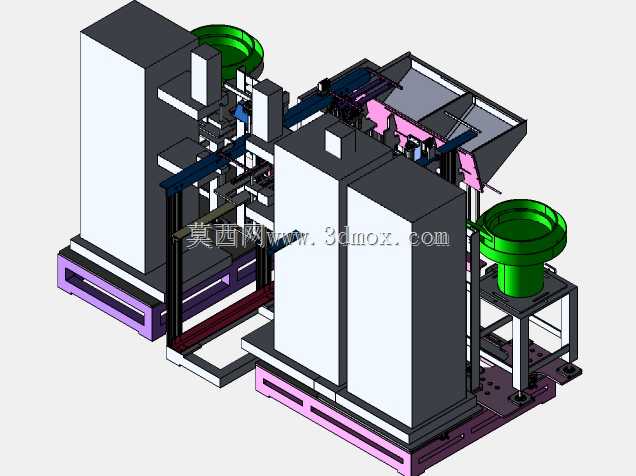

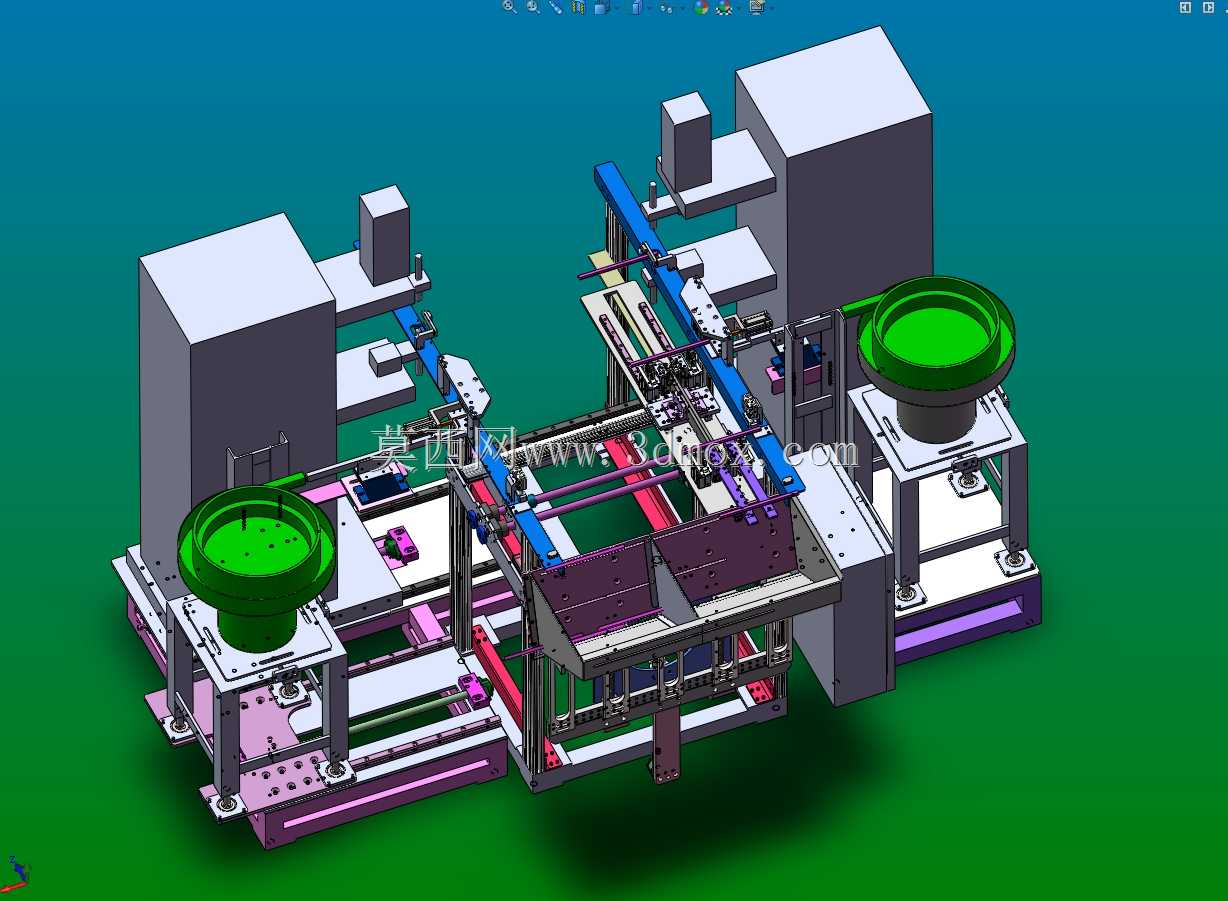

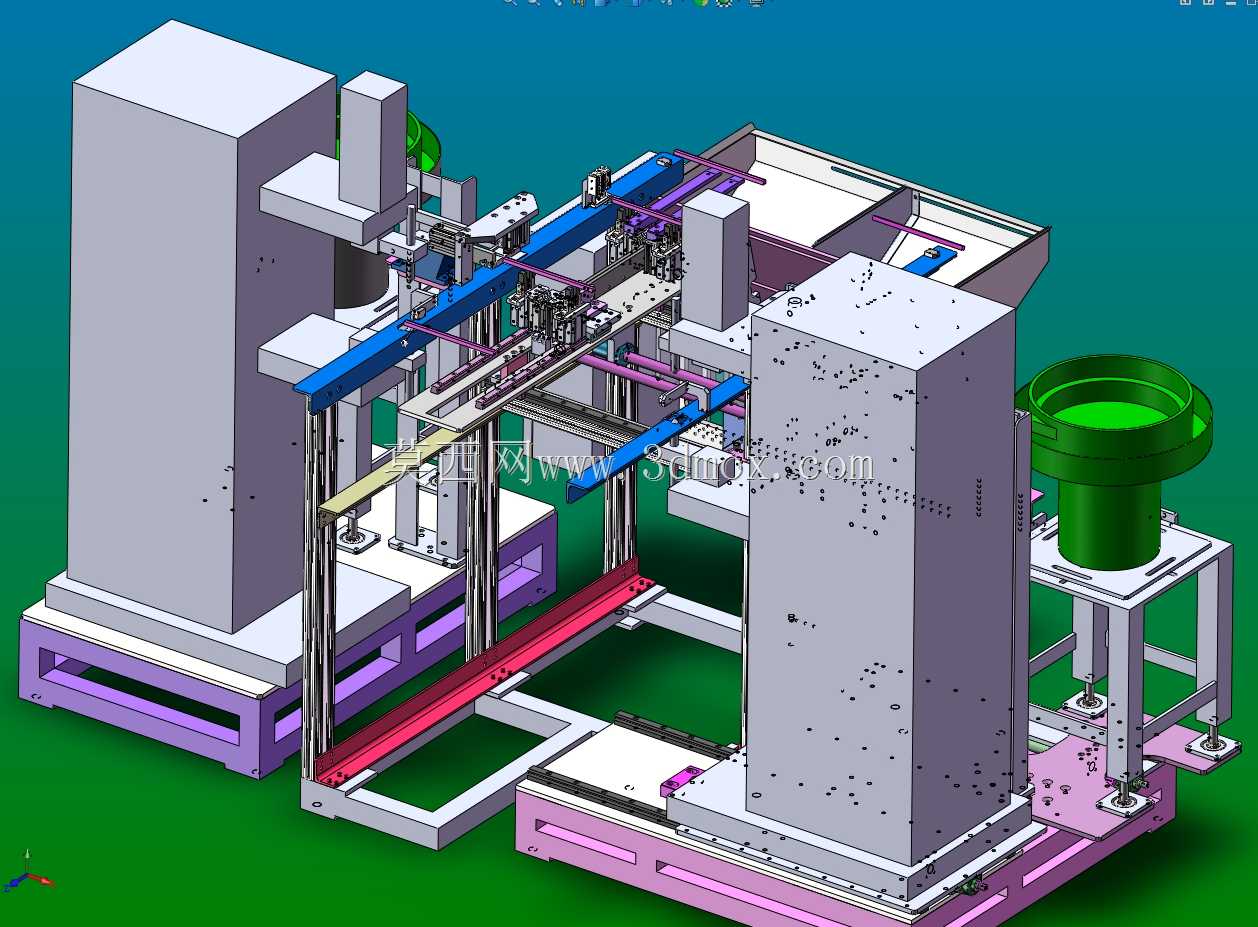

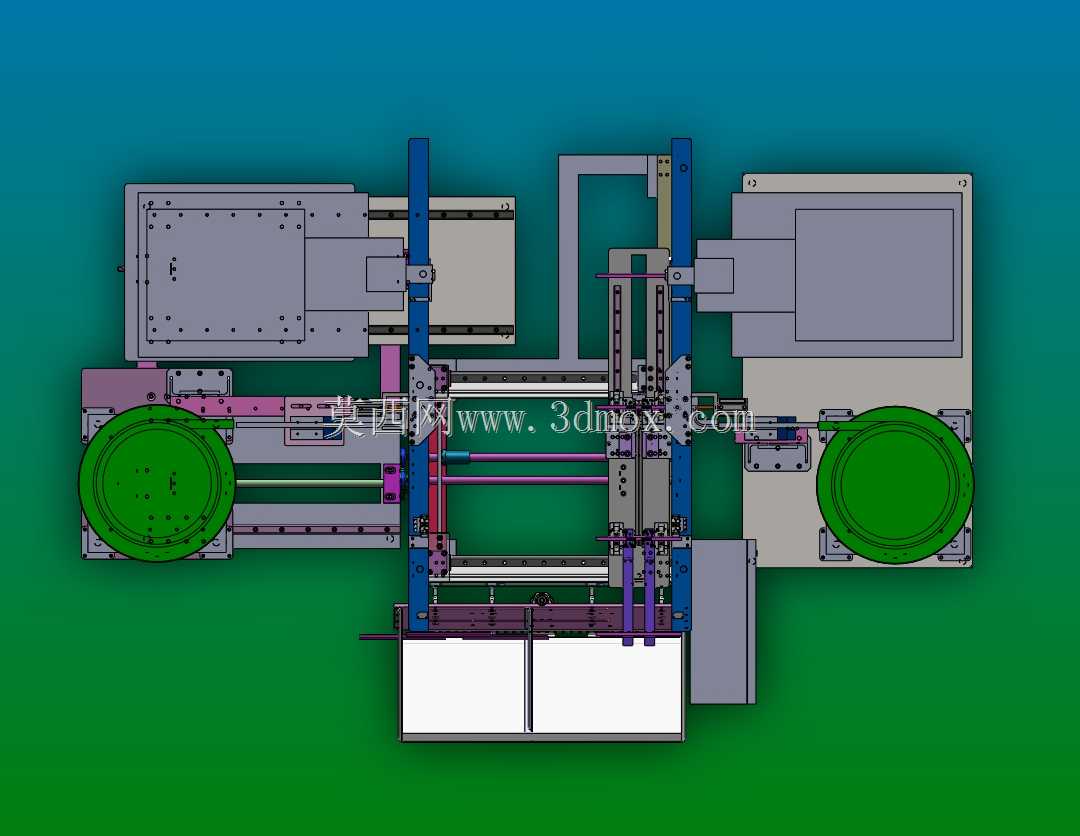

方管螺母自动组装焊接一体化设备

在金属型材加工、五金构件预制、钢结构配件生产的场景中，方管与螺母的装配焊接是十分常见的工序，传统作业模式依赖人工摆放螺母、手动夹持定位后再进行焊接，不仅装配精度难以统一，焊接效率受人员熟练度影响波动极大，还容易出现螺母偏位、焊穿、虚焊等质量问题，同时人工近距离接触焊接工位也存在弧光伤害、烟尘吸入的职业健康风险，这款一体化设备正是针对这类生产痛点开发的专用作业装备。设备核心用途是完成方形螺母与方管工件的自动供料、精准定位装配、连续自动焊接全流程作业，可适配一定规格范围内的方管型材与对应标准方螺母，无需人工反复调整装夹位置，大幅降低人工操作的劳动强度与技能要求。从功能特性来看，设备配置了双振动盘供料机构，可分别完成螺母与方管坯件的有序排序、自动上料，通过直线输送轨道将工件精准输送至装配工位，装配工位设置了弹性定位销与夹持机构，可自动将螺母推送至方管预设的安装孔位并保持压紧状态，避免焊接过程中工件移位；流转机构采用线性导轨驱动的滑台设计，可将装配完成的工件平稳移送至焊接工位，双工位对称布局可实现上料、装配、焊接工序的并行作业，减少工位等待的空程时间，焊接单元配置了可微调的焊枪安装支架，可根据方管壁厚、螺母规格调整焊接电流与焊枪行程，保证焊缝均匀牢固，焊后工件自动移送至下料区域完成出料。设计思路上采用模块化布局，将供料单元、装配单元、焊接单元、流转单元沿机架长度方向依次排布，既方便不同功能模块的独立调试与维护，也可根据产线需求对接后续的工件检测、码垛工位；机架采用工业铝型材与钢板焊接组合结构，底部配置可调脚杯，可适应车间不同平整度的地面安装，设备整体的安装边界预留了操作维护的安全距离，两侧设置的防护挡板可阻挡焊接弧光外泄，避免对周边作业人员造成影响，各运动部件均设置了行程限位与急停触发结构，保障设备运行过程中的操作安全，可直接接入车间现有生产流水线，替代传统人工作业工位，提升方管螺母组件的批量生产一致性与加工效率。
