双光轴齿轮传动数控书写绘图装置

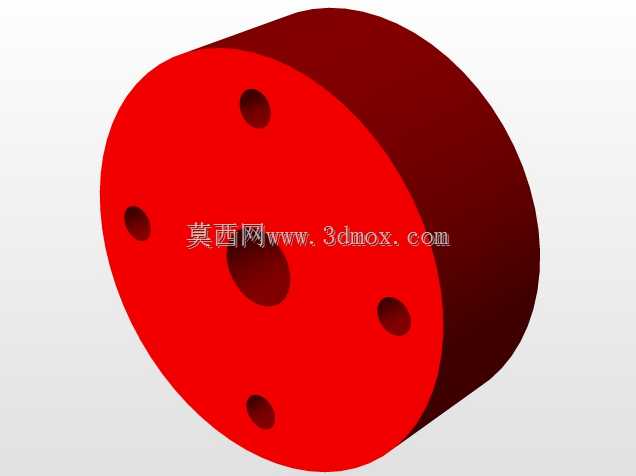

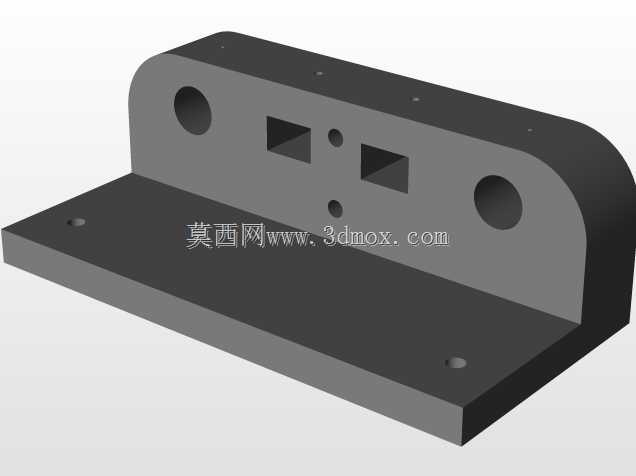

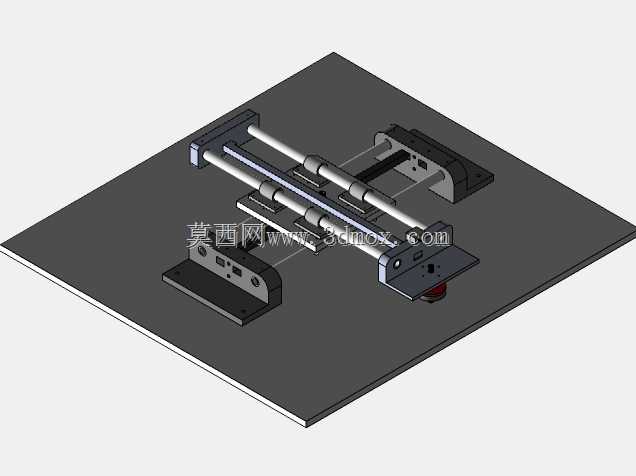

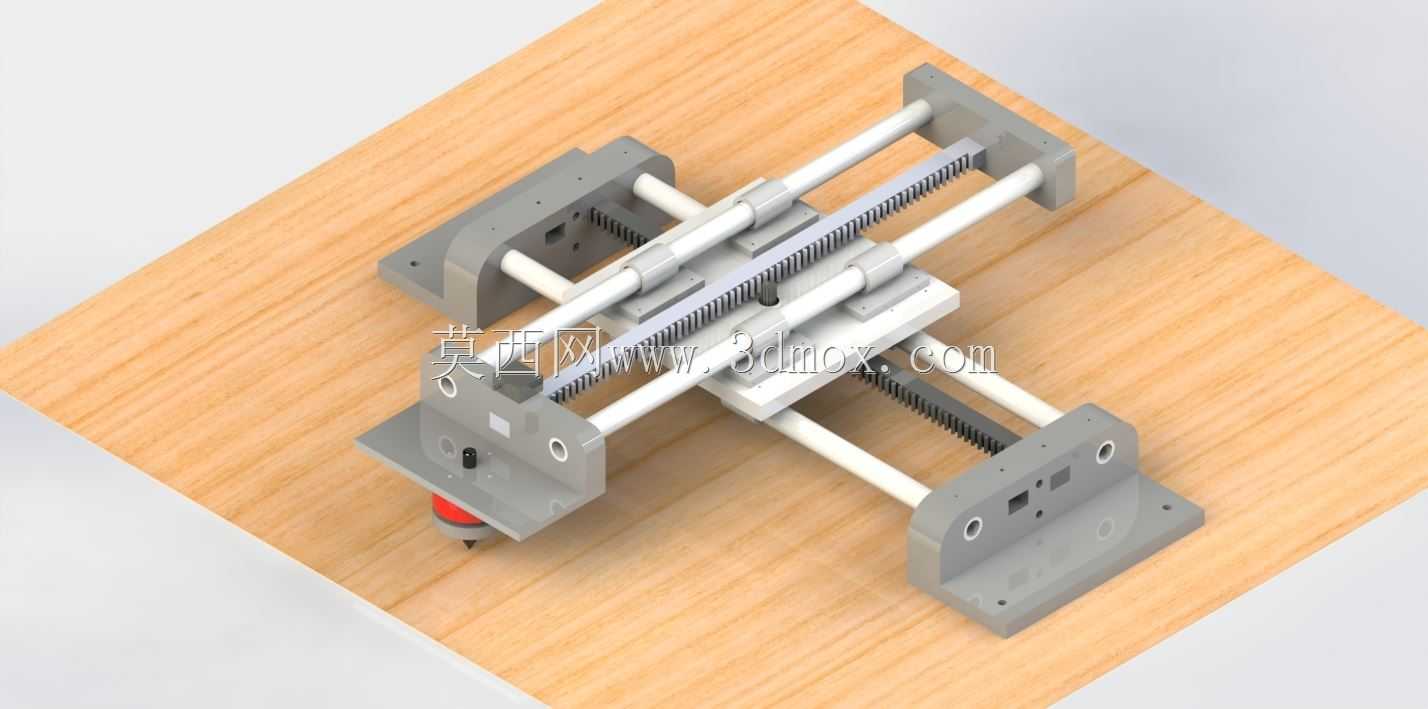

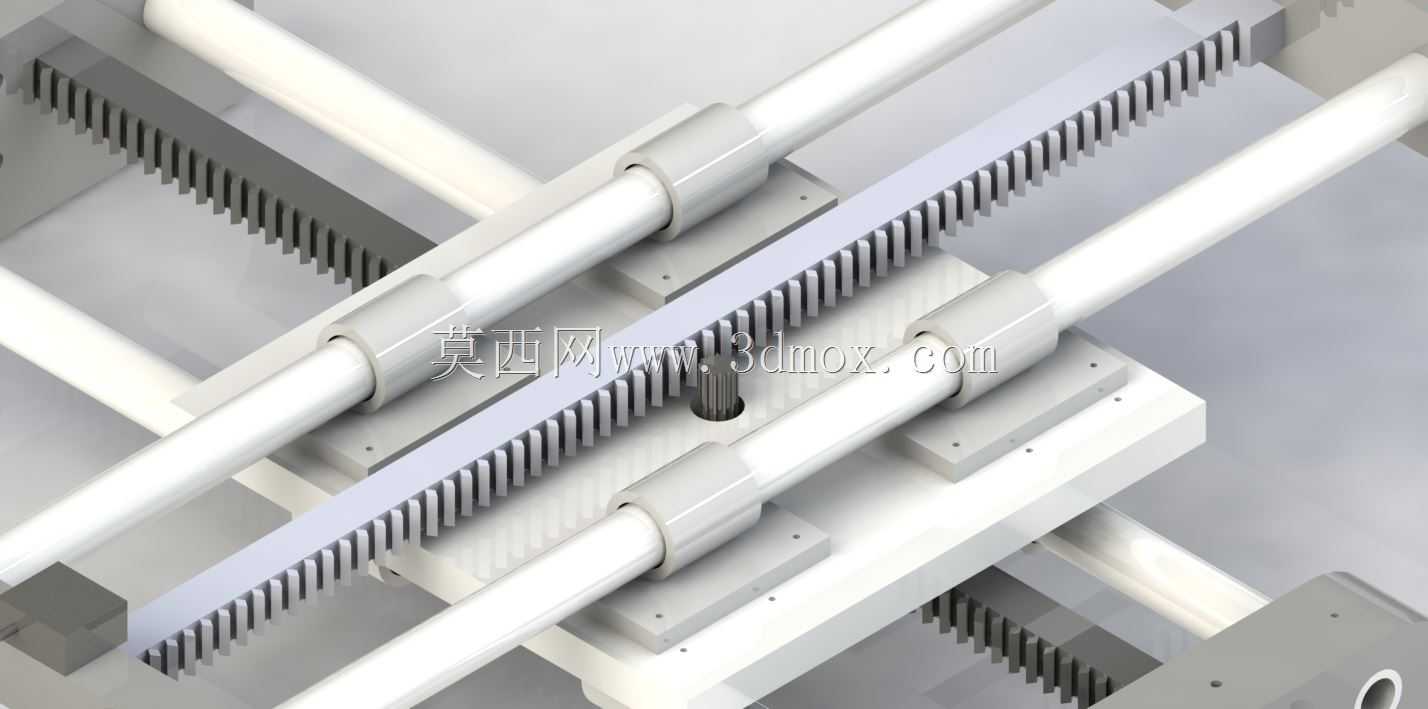

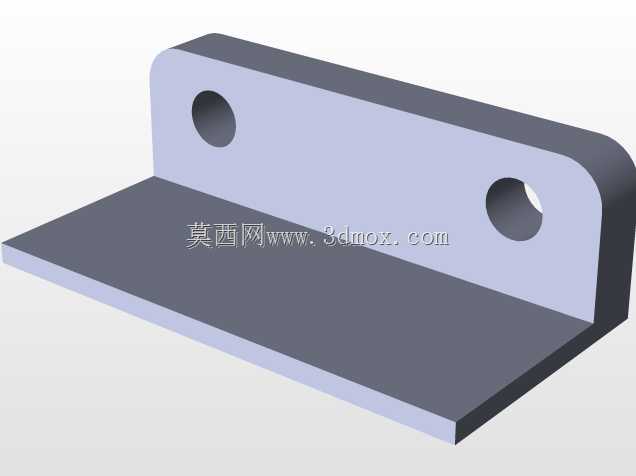

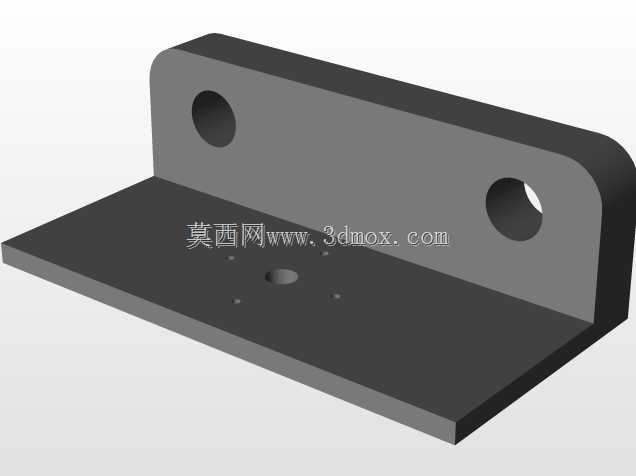

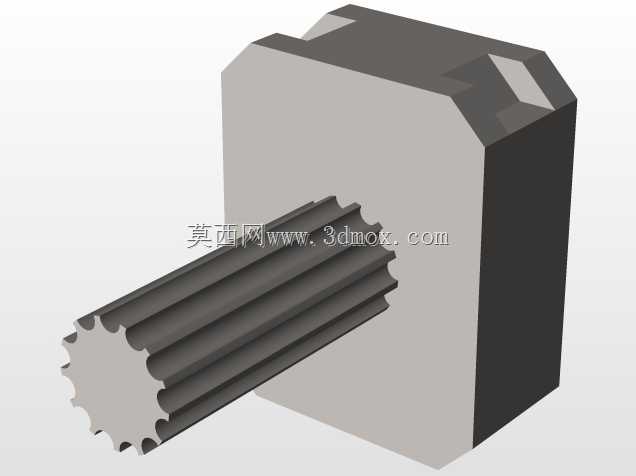

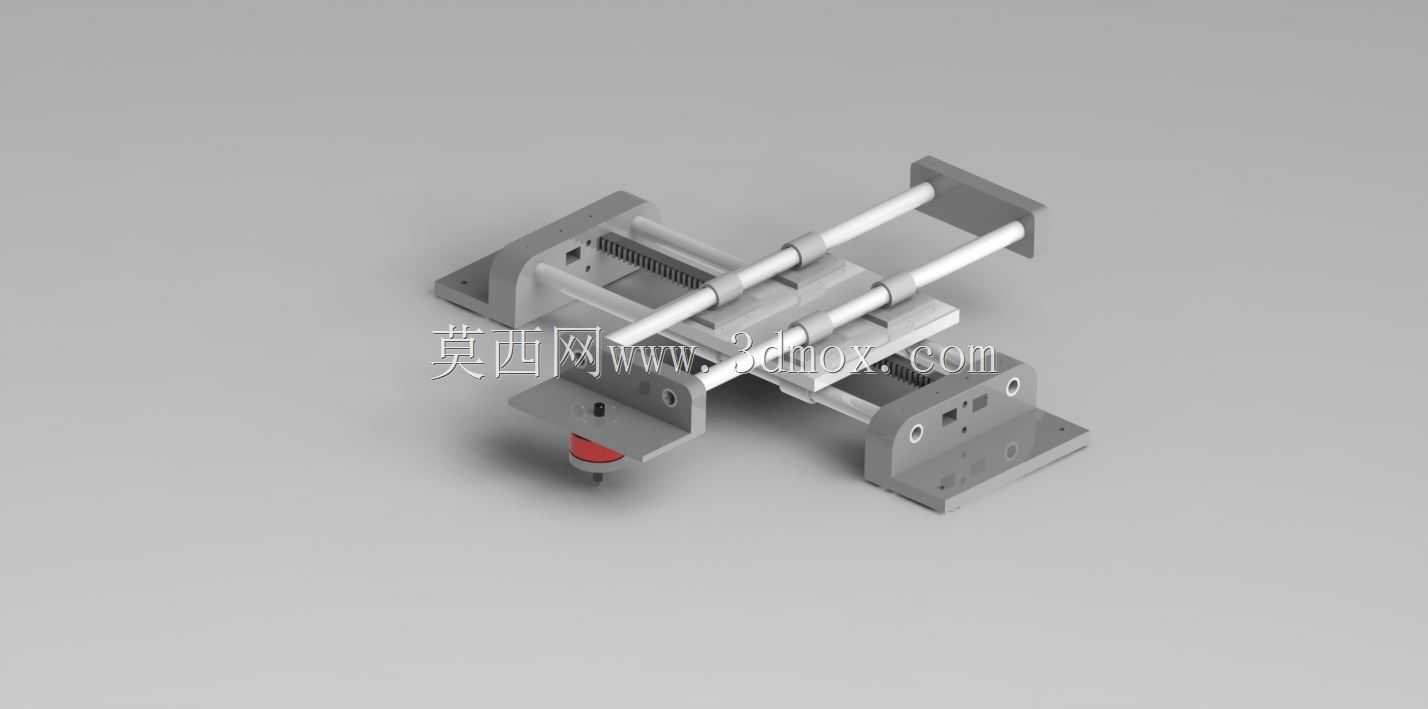

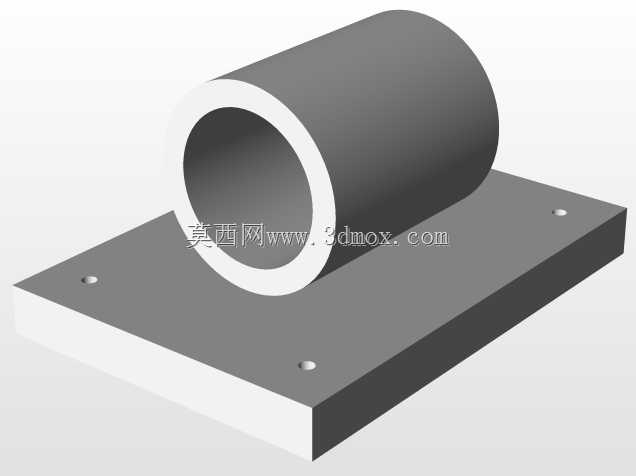

这款书写装置的设计参考了数控等离子切割机的运动架构逻辑，主要面向小型桌面级自动化书写、绘图作业场景，可应用于教学演示、批量手写内容复刻、小型工件表面标记绘制等场景，能够替代人工完成重复性的书写绘图动作，大幅降低重复书写类工作的人力消耗。设备整体采用台式安装结构，底部依托平整木质安装基板作为承载基准，所有运动组件均固定在基板上方，安装时仅需保障基板放置平面水平即可完成设备部署，整体横向运动行程覆盖常规A4幅面的书写范围，纵向行程可满足常规单行到多行文字的排布需求，执行端预留了通用笔具安装位，可适配常规签字笔、马克笔、记号笔等多种书写工具，无需定制专用耗材。在功能特性层面，设备采用双光轴作为X轴运动导向结构，搭配齿轮齿条传动实现X方向的平稳往复运动，光轴导向结构具备摩擦阻力小、运动精度稳定、维护成本低的优势，能够有效避免运动过程中的卡顿与偏移问题；Y轴运动组件集成在X轴滑动平台上，同样采用光轴导向搭配传动结构，实现书写笔在Y方向的位置调整；书写笔的抬落笔动作由独立驱动组件控制，可精准控制笔尖与书写平面的接触与分离，避免非书写阶段笔尖剐蹭纸面。驱动系统配置了两台步进电机分别负责X、Y轴的运动驱动，搭配一台伺服电机负责抬落笔动作控制，步进电机的开环控制特性可满足长行程往复运动的位置精度需求，伺服电机的高响应特性可保障抬落笔动作的快速精准，避免出现落笔拖痕、抬笔滞后的问题。设计过程中充分考虑了桌面设备的使用需求，整体结构紧凑无外凸尖锐部件，所有传动部件均设置在安装座内侧，可避免日常使用过程中的误触风险；两端的安装座采用一体式成型结构，既保障了光轴的安装平行度，也为传动组件提供了稳定的支撑，运动过程中不会出现结构晃动导致的书写线条偏移问题。设备的执行端采用快拆式笔夹设计，更换不同书写工具时无需拆解整体结构，仅需松开笔夹紧固件即可完成笔具更换，调整笔尖伸出长度即可适配不同厚度的书写介质，使用灵活性较强。
