1602字符型液晶显示模块三维结构模型

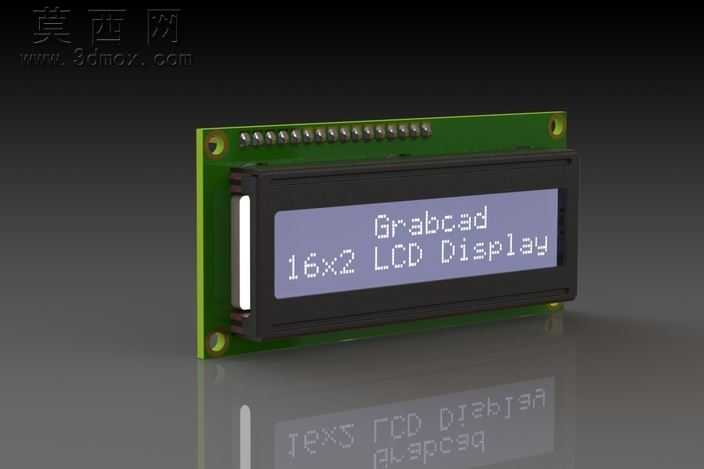

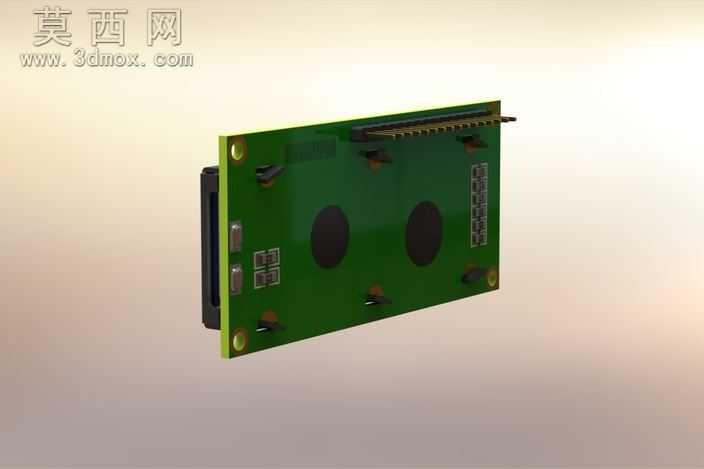

本模型为标准16×2字符型液晶显示模块的三维结构建模，参考市面通用的YM1602C规格参数完成全尺寸还原，完整复现了该类显示模组的全部结构细节。建模过程中首先梳理了模块的分层结构逻辑，将整体拆分为PCB基板、液晶显示面板、黑色塑胶固定边框、背光组件、排针接口、安装固定孔位几个独立的结构单元，分别完成各部分的特征建模后再进行整体装配，确保各部件的装配间隙、配合公差完全符合实物的生产装配要求。材质与渲染阶段，针对不同部件的物理特性做了对应的材质参数调整：PCB基板采用哑光绿的阻焊层材质，还原真实电路板的表面质感，同时还原了板上排针焊盘、固定孔金属化边缘的金属细节；液晶面板部分采用半透明的偏光片材质，模拟液晶屏幕通电显示时的通透质感，特意制作了屏幕表面的字符显示效果，还原字符型LCD的像素点阵显示特征；黑色塑胶边框采用哑光黑色工程塑料材质，还原外壳的磨砂质感；金属排针采用亮面金属材质，还原接插件的金属光泽；整体渲染场景采用深色反光地面，通过光影反射突出模块的立体轮廓，让模型的展示效果更贴近实物的视觉观感。结构设计上严格遵循YM1602C官方 datasheet 中的安装尺寸要求，四个边角的固定孔位孔径、孔位间距完全匹配标准安装规格，排针接口的引脚间距、引脚伸出长度完全符合通用1602 LCD的接口标准，液晶显示区域的开窗尺寸、边框压合位置都做了精准还原，模型中预留的背光组件安装位也和实物结构一致，能够直观呈现该类显示模块的内部装配逻辑。该模型可用于电子设备结构设计时的显示部件装配干涉检查、嵌入式开发项目的产品外观展示、电子类教学演示的结构示意，建模过程中对细小特征做了合理优化，在保证结构精度的前提下控制了模型的整体面数，方便在不同的三维设计场景中调用。
