拖车悬架外侧支撑大括号结构设计

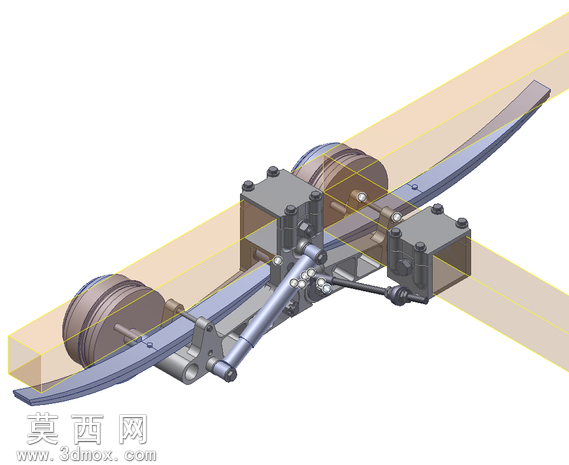

本模型采用Autodesk Inventor完成全参数化三维建模，整体围绕拖车悬架的外侧支撑优化需求展开设计，核心是为原有悬架单元增设跨框架支架与栓杆连接的外侧支撑结构，即设计中所称的大括号支撑组件。建模过程中首先完成基础悬架部件的参数匹配，对钢板弹簧的弧高、片层堆叠结构、两端卷耳连接位做1:1比例还原，保证板簧与车桥、车架纵梁的装配基准完全对齐，后续依次完成减振器总成、支撑座、连接拉杆、制动气室安装位等部件的建模，所有零件的装配约束均按照实际工装的公差配合要求设置，转动副、滑动副的约束边界符合真实部件的运动行程范围。渲染阶段采用金属材质分层赋予，钢板弹簧部分赋予热轧弹簧钢材质，调整表面粗糙度参数还原板簧的氧化层质感，支撑座、连接栓杆等机加工部件赋予调质钢材质，添加细微的机加工纹理提升真实感，橡胶衬套、减振器防尘罩等非金属部件赋予对应的橡胶材质，调整漫反射与高光参数还原橡胶的哑光质感，整体装配体采用等轴测视角渲染，添加半透明的车架安装位参考面，清晰展示支撑结构与原有悬架的装配关系。结构设计上，该大括号支撑组件从车架纵梁外侧延伸至板簧端部的支撑位，通过跨接的框架结构分散悬架工作时的侧向载荷，解决原有悬架在重载工况下板簧端部摆振偏大的问题，设计过程中对支撑臂的截面做了变厚度优化，在保证结构刚度的前提下控制组件自重，连接栓杆的位置经过多轮运动仿真校核，保证悬架在压缩、拉伸全行程中，支撑组件不会与板簧、减振器发生运动干涉，同时不会改变原有弹簧单元的刚度特性，保留原有悬架的减振性能。建模完成后对所有零件做了干涉检查，导出的通用格式文件可直接用于后续的工程图生成、有限元分析以及工装加工参考，支撑组件的安装位完全匹配原有拖车悬架的预留孔位，无需对原有悬架结构做额外改造即可完成加装。
