高精度机械式千分表结构展示三维设计

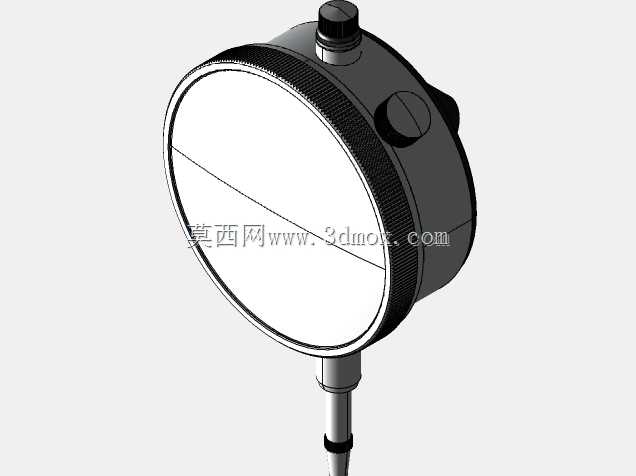

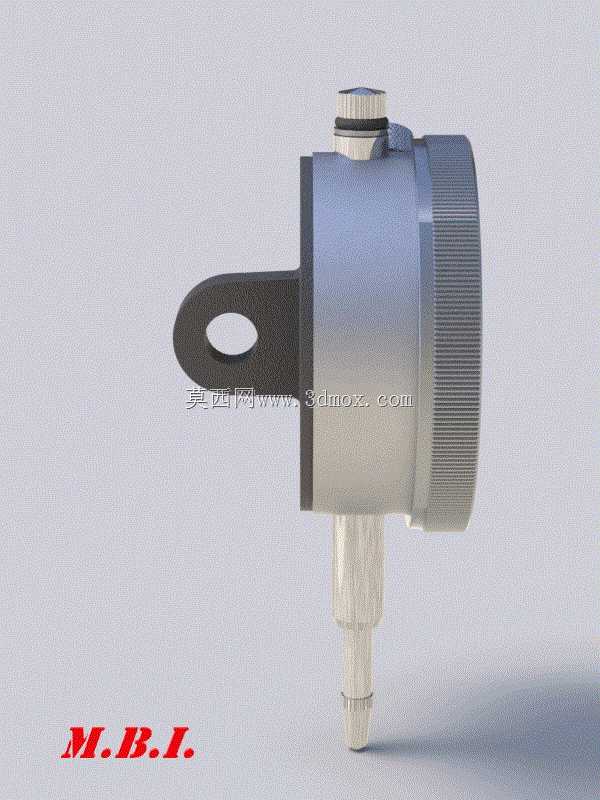

这款千分表作为精密测量领域的核心接触式量具，广泛应用于机械加工车间的工件形位公差检测、设备安装调试的同轴度与跳动量校验、工装夹具的装夹精度复核，以及精密装配环节的微小位移量监测场景，是机加工质检、设备运维、精密组装工位不可或缺的测量工具，能够为生产全流程提供微米级的精度参考，有效把控零部件加工与装配的质量阈值。从实际用途来看，该千分表通过测头的直线位移带动内部传动机构将微小行程放大，转换为刻度盘上指针的圆周转动，操作人员可通过表盘刻度快速读取被测表面的尺寸偏差、圆跳动、平面度等参数，相较于普通卡尺、千分尺，它更适合完成连续表面的偏差检测、工件找正等动态测量任务，能够适配轴类零件径向跳动检测、平板平面度误差测量、设备导轨直线度校验等多种作业需求。在功能特性设计上，这款千分表采用了带耳式表体结构，侧边的固定吊耳既可以配合表架完成夹持固定，也能通过挂装方式适配特殊工位的安装需求；顶部设置的锁紧旋钮可在测头调整到合适位置后锁定测量行程，避免误触导致的数值偏移；测杆部分采用耐磨合金材质，长期往复接触被测工件也能保持稳定的测量精度，表圈的滚花设计方便操作人员单手旋转表盘完成零位校准，操作手感顺滑无卡顿。设计思路上，整体结构遵循了传统机械式千分表的成熟传动逻辑，将内部的齿轮传动、齿条啮合结构完全封装在金属表壳内部，既可以阻挡加工现场的切削液、粉尘进入传动腔影响测量精度，也能通过厚重的金属壳体提升表体抗摔抗形变能力，适配车间复杂的作业环境；表体侧面的吊耳与主体采用一体化结构设计，避免了分体式夹持结构长期使用出现的松动偏移问题，保证测量基准的稳定性。从外形尺寸与安装边界来看，该千分表整体为圆柱形表体结构，直径适配市面上绝大多数标准表架的夹持孔径，测杆伸出长度满足常规0-10mm量程的测量行程需求，侧边吊耳的开孔尺寸适配M6规格的固定螺栓，无论是通过表架套筒夹持还是吊耳螺栓固定，都能快速完成安装定位，不会与周边的工装、工件产生结构干涉，可灵活适配不同测量场景的安装要求。
