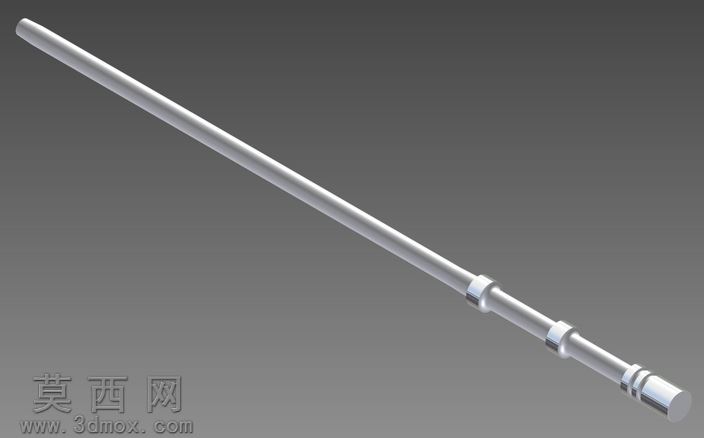

FNFAL步枪活塞杆精密三维结构模型

本模型为FNFAL步枪配套活塞杆的高精度三维建模成果，建模过程严格参照枪械动力系统活塞杆的真实尺寸比例与结构特征完成。建模阶段首先梳理活塞杆的整体形态逻辑：该零件为细长轴类构件，整体呈现一端细长光杆、中段带有定位环结构、尾端设置多道密封与连接卡槽的阶梯轴形态，建模时先通过草图绘制各段轴径的截面轮廓，采用旋转特征生成主体基础结构，再对中段的定位凸环、尾端的环形卡槽、定位缺口等细节结构，通过拉伸切除、环形阵列等特征操作完成精细化构建，确保每一处台阶的过渡圆角、卡槽的宽度深度、凸环的轴向位置都与实物结构完全匹配。材质与渲染环节，针对活塞杆的金属材质特性，为模型赋予合金钢材质属性，调整金属粗糙度参数模拟枪械零件经表面处理后的哑光金属质感，设置合理的环境光与反射参数，让金属表面的光影过渡自然，既体现金属构件的冷硬质感，又清晰展现各段结构的轮廓边界，避免过度反光掩盖结构细节。结构设计层面，该活塞杆作为枪械自动机动力传递的核心零件，建模时重点还原了其功能结构：前端细长杆段用于伸入导气结构承接火药燃气推力，中段的两道凸环用于在运动过程中实现导向定位，避免活塞杆往复运动时出现偏磨卡滞，尾端的多道环形槽与侧方定位缺口，用于和枪机框组件实现可靠连接，将导气推力平稳传递至自动循环机构，所有结构的尺寸公差都按照枪械零件的装配要求进行匹配，确保模型可用于虚拟装配验证、结构原理演示等场景。建模过程中对细长轴的形变特征进行了合理还原，在保证结构比例准确的前提下，通过细微的曲面调整模拟真实零件加工后的直线度特征，避免模型出现过于理想化的生硬感，各段轴径的过渡位置都设置了符合机械加工规范的圆角，既还原真实零件的工艺特征，也避免应力集中的结构缺陷，整体模型结构完整、细节清晰，可用于枪械结构教学、动力组件原理展示、相关零部件的设计参考等用途。
