卧式单级离心泵结构设计三维数模

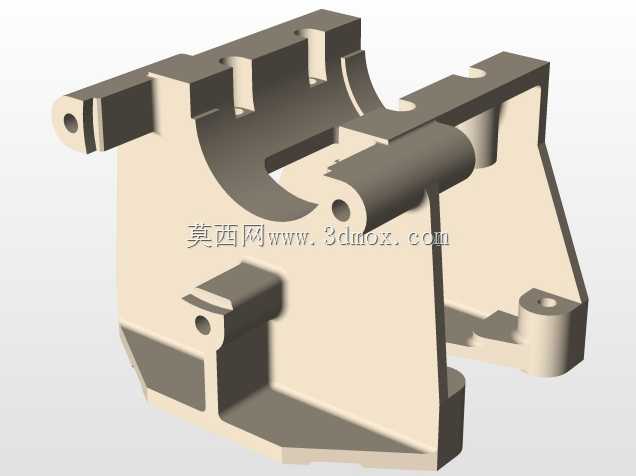

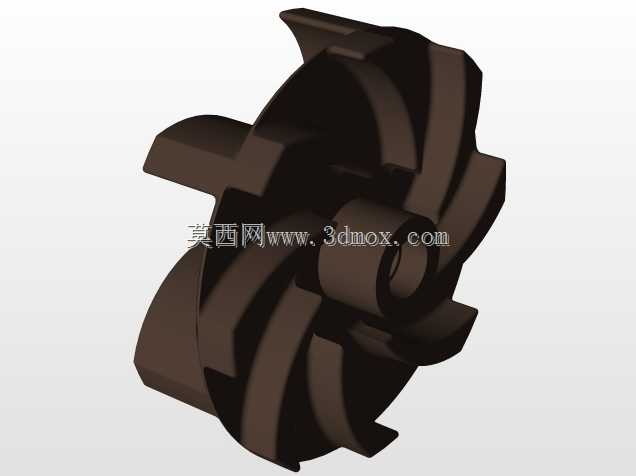

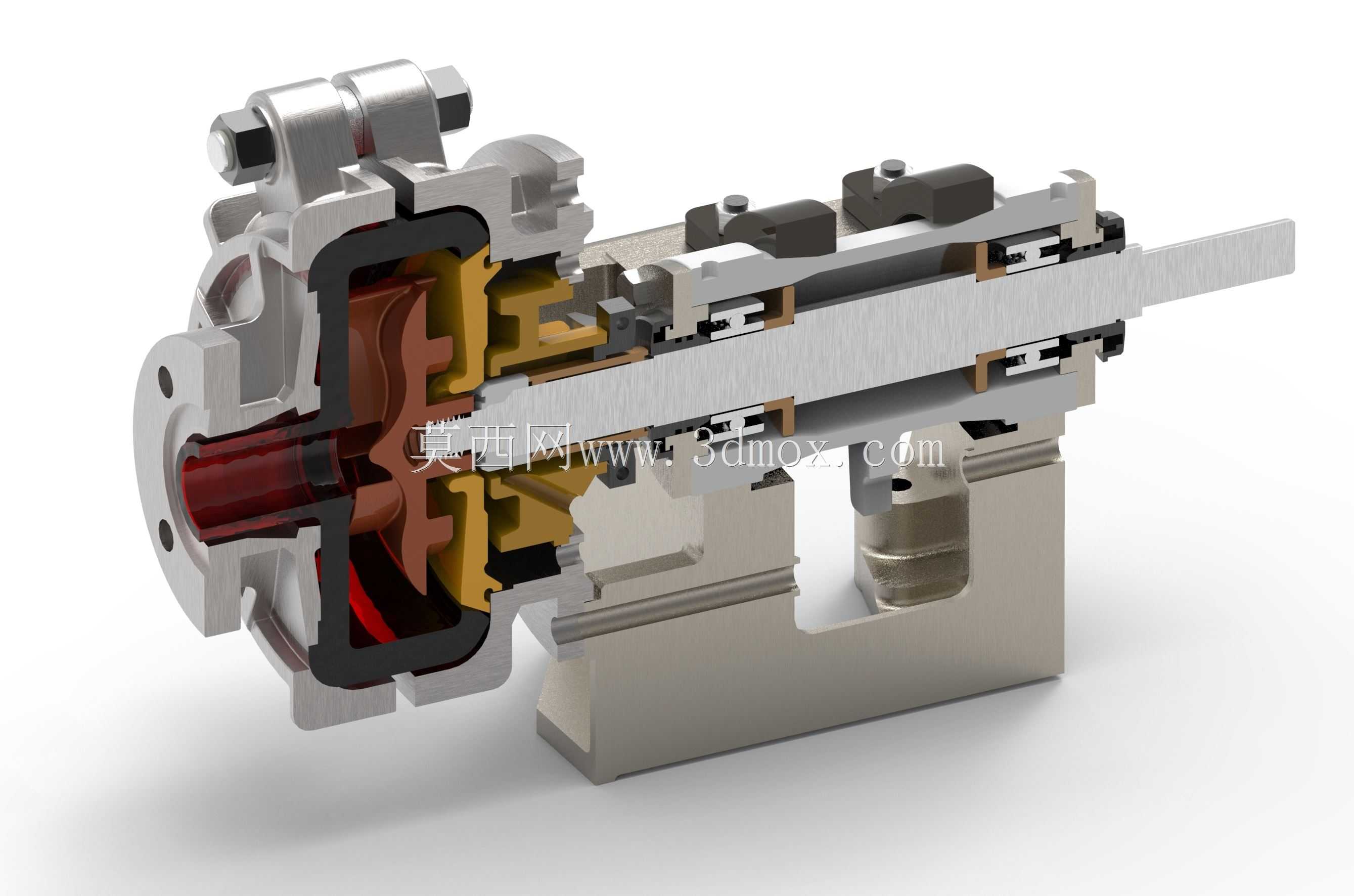

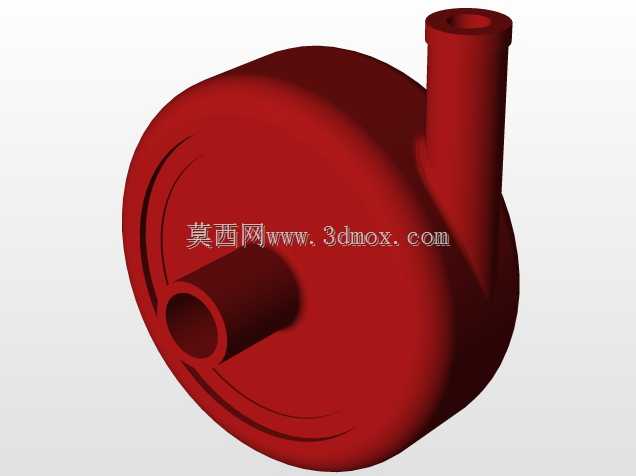

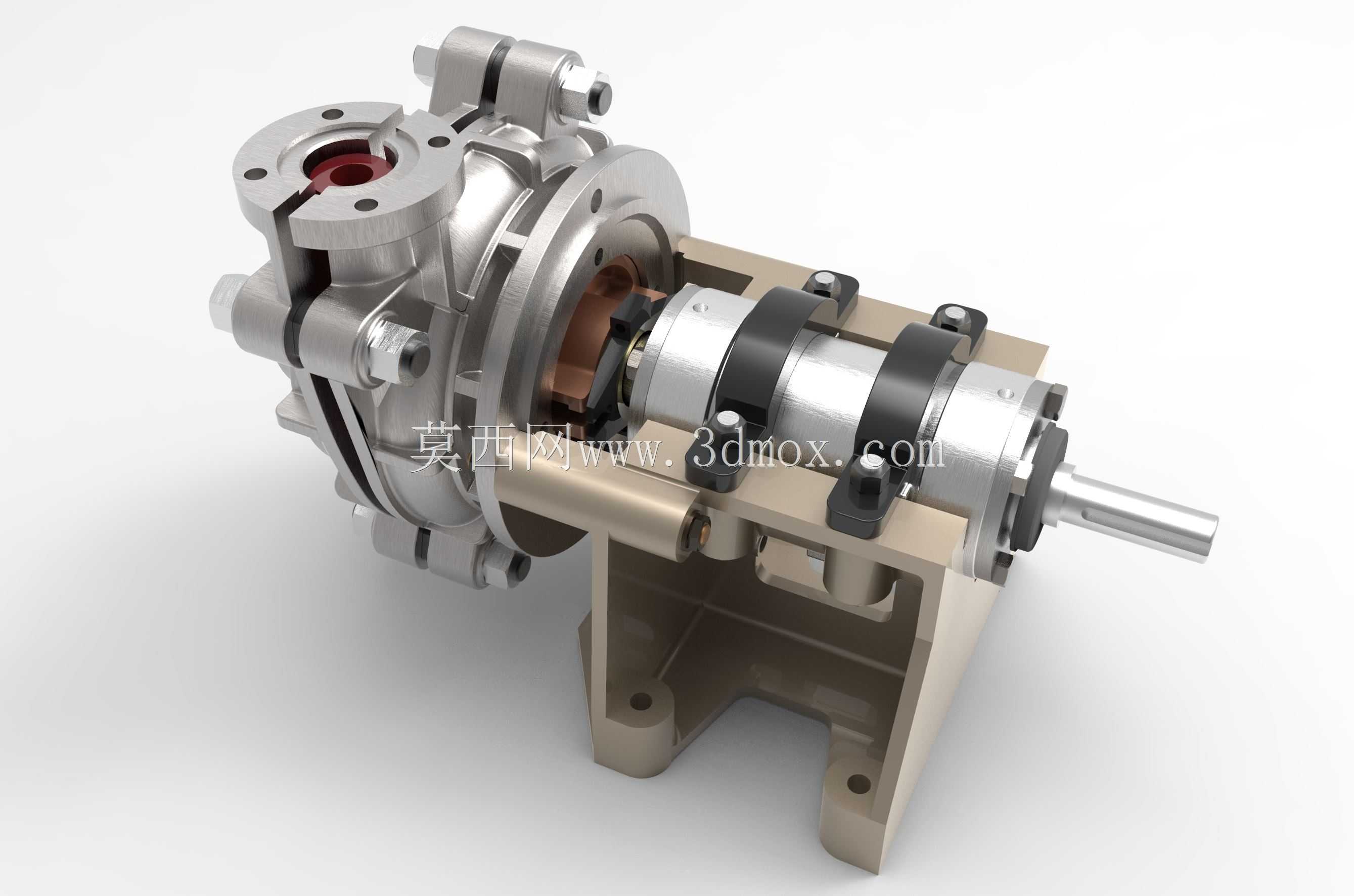

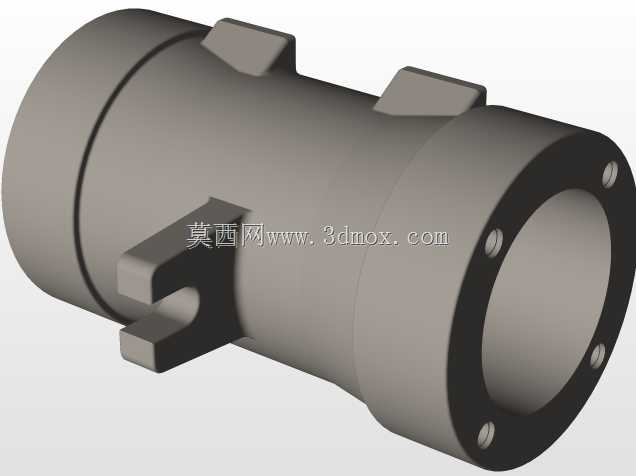

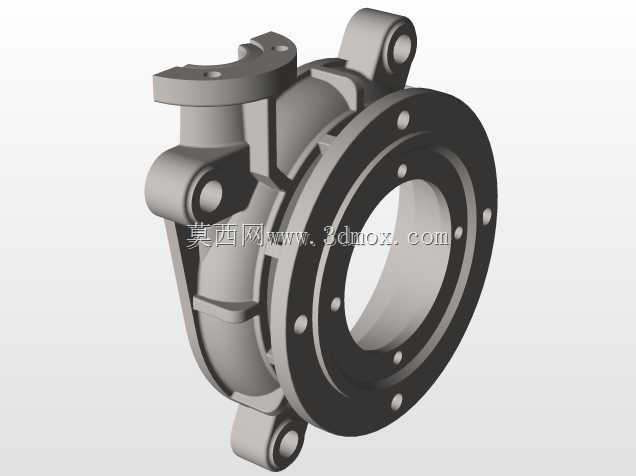

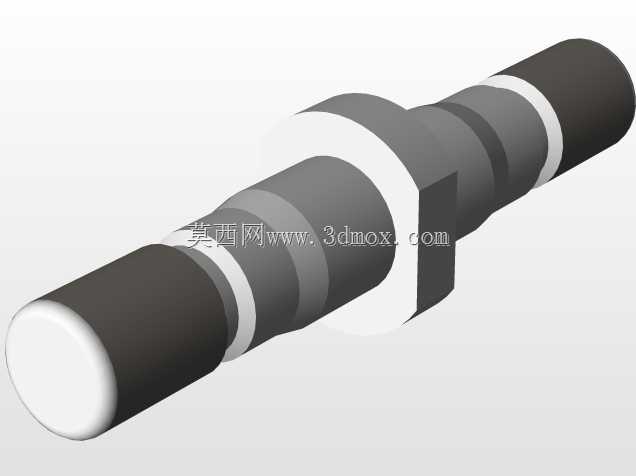

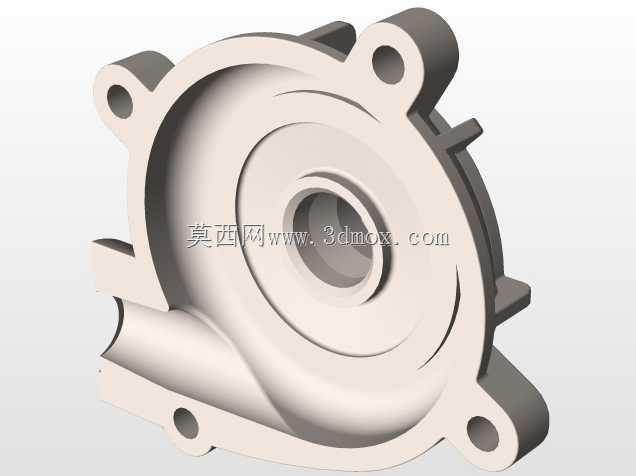

这款离心泵三维数模完整还原了卧式单级离心泵的全装配结构，覆盖从进水段、叶轮腔、泵壳到轴承托架、动力输出轴的全部核心部件，可直接用于流体输送类设备的方案选型演示、装配工艺拆解与结构优化参考。在实际工业场景中，这类离心泵广泛应用于市政供水系统的管网增压、生产工艺环节的清水与低腐蚀性介质输送、暖通循环系统的水流驱动、冷却系统的介质循环等场景，是通用流体输送领域应用覆盖面极广的动力设备，可适配常温清水、物理化学性质与水接近的各类介质的输送需求，稳定输送扬程与流量区间可覆盖多数中小规模流体输送工况的使用要求。从功能特性来看，模型完整呈现了离心泵的核心工作结构：叶轮腔内部的流道设计贴合离心力做功的流体运动规律，可在叶轮高速旋转时通过离心作用将介质从轴向入口吸入，经叶轮叶片导流增压后从径向出口排出，实现流体的压力提升与定向输送；泵体与托架之间的密封结构、轴端的机械密封组件完整还原，可有效避免输送过程中的介质泄漏，保障运行过程的密封性与安全性；两端的轴承支撑结构可对高速旋转的泵轴形成稳定径向支撑，抵消叶轮旋转过程中产生的径向力与轴向窜动，降低运行过程中的振动与部件磨损，延长设备整体使用寿命。从设计思路层面，该数模采用模块化的装配设计逻辑，将泵体过流部件、动力传动部件、支撑固定部件、密封部件做独立分块设计，既方便生产加工过程中的零部件独立铸造与机加工，也便于后期运维过程中的易损件快速更换，无需对整泵做完全拆解即可完成密封件、轴承等损耗部件的替换；泵壳采用径向剖分的结构设计，可在不拆卸进出水管路与动力端连接的情况下完成叶轮腔内部的检查与清理，大幅降低运维操作的复杂度。从安装边界与尺寸适配来看，模型完整还原了底部一体式安装支座的结构，支座上的安装孔位、中心距尺寸符合通用卧式离心泵的安装规范，可直接匹配常规混凝土基础或钢制机架的安装尺寸；进出水口的法兰连接结构尺寸符合通用管路连接标准，可直接对接同通径的工业管路，无需额外做转接结构设计；动力输出轴的轴伸尺寸、键槽结构可直接匹配标准联轴器，与常规驱动电机形成稳定的动力连接，整体安装边界清晰，可直接嵌入成套流体输送系统的整体布局设计中，为管路排布、基础预留、动力端匹配提供精准的三维尺寸参考。
